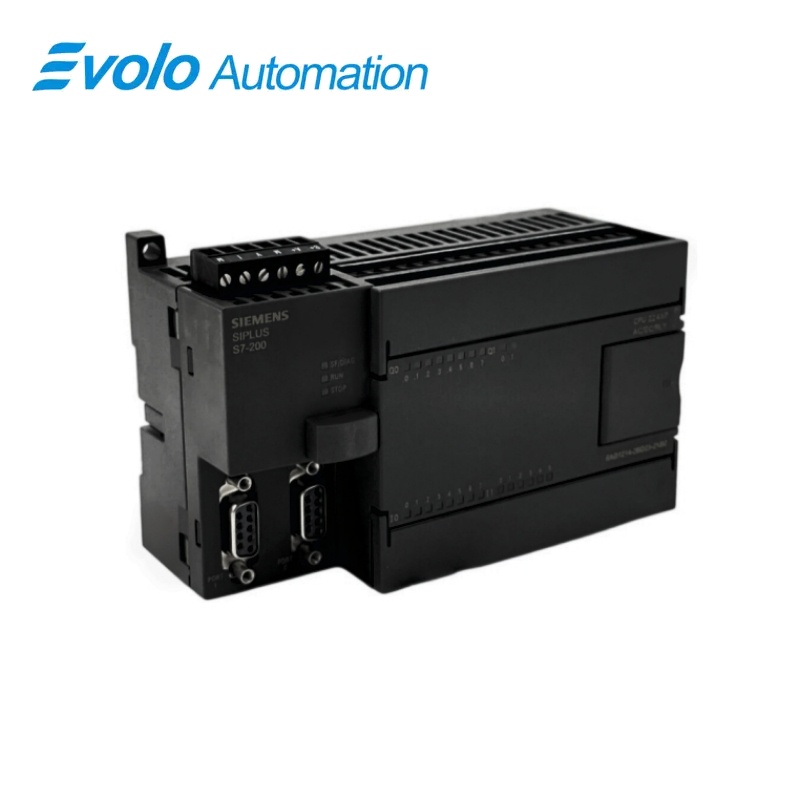

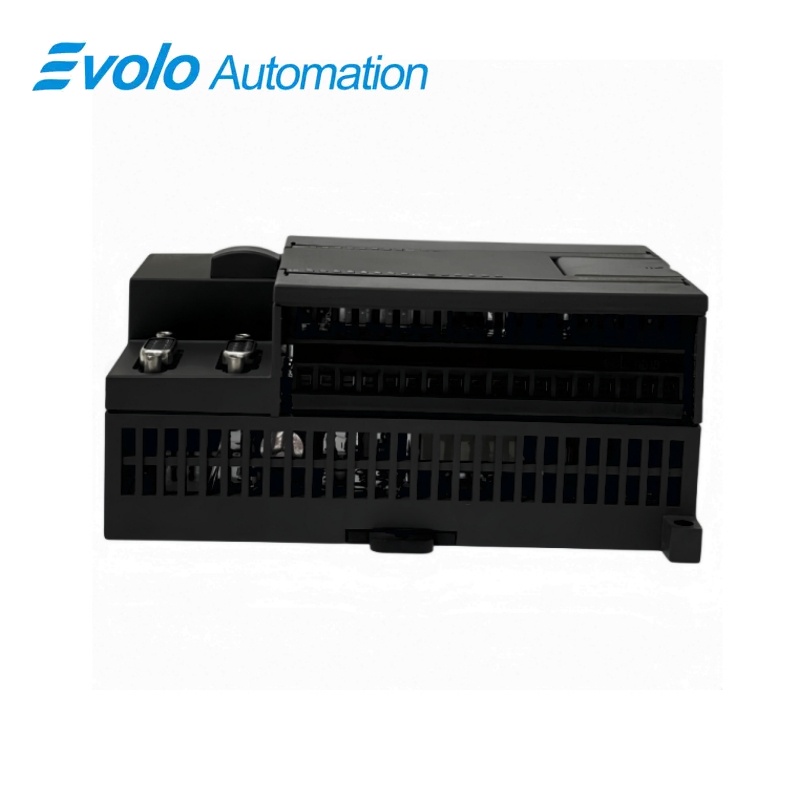

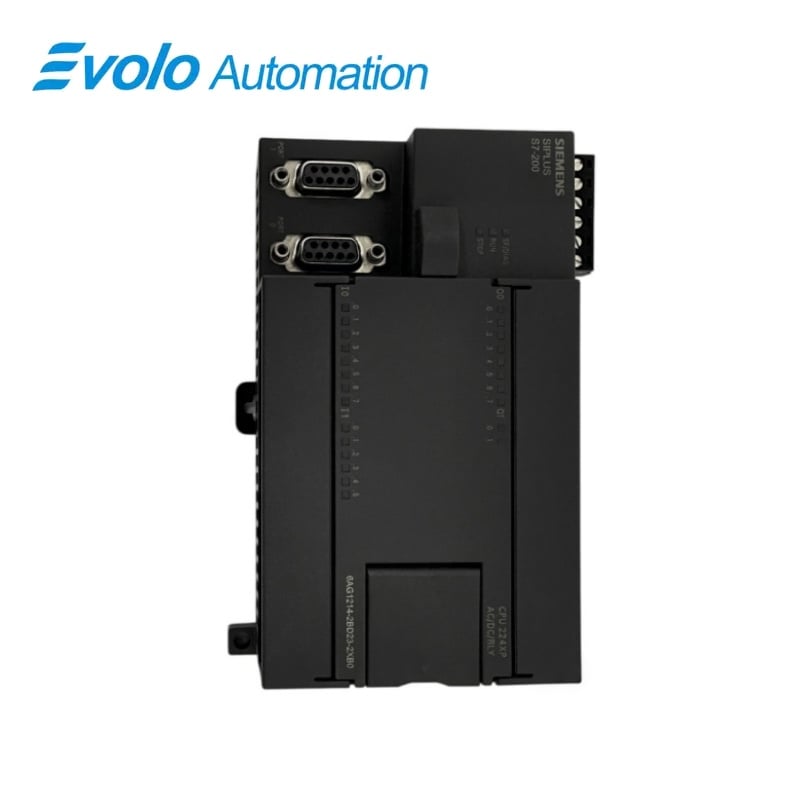

सिमेंस 6AG1214-2BD23-2XB0 सीप्लस एस7-200 सीपीयू 224एक्सपी एसी/डीसी/रिले कॉम्पैक्ट नियंत्रक

अवलोकन

सीप्लस एस7-200 • सीपीयू 224एक्सपी

6AG1214-2BD23-2XB0 सीप्लस एस7-200 सीपीयू 224एक्सपी एसी/डीसी/रिले कॉम्पैक्ट नियंत्रक

एसी-संचालित सीपीयू 224एक्सपी नियंत्रक जिसमें चौदह 24 वोल्ट डीसी इनपुट, दस रिले आउटपुट और एकीकृत एनालॉग आई/ओ हैं।

एक नज़र में

ब्रांड	Siemens
मॉडल	6AG1214-2BD23-2XB0
उत्पाद प्रकार	कॉम्पैक्ट पीएलसी नियंत्रक
मुख्य कार्य	कार्यक्रमित मशीन नियंत्रण
संगत श्रृंखला	SIPLUS S7-200

एकीकृत डिजिटल और एनालॉग इनपुट/आउटपुट

सीपीयू में चौदह डिजिटल इनपुट, दस रिले आउटपुट, दो एनालॉग इनपुट और एक एनालॉग आउटपुट शामिल हैं।

लचीली उपयोगकर्ता स्मृति

कार्यक्रम क्षमता 12 KB है जब RUN-मोड संपादन सक्षम है, या 16 KB जब वह अक्षम है, और इसके अतिरिक्त 10 KB उपयोगकर्ता डेटा के लिए।

श्रृंखला स्वचालन नेटवर्क

दो RS485 संचार पोर्ट PPI, MPI स्लेव और फ्रीपोर्ट संचालन मोड का समर्थन करते हैं।

उत्पाद अवलोकन

6AG1214-2BD23-2XB0 sIPLUS CPU 224XP AC/DC/रिले नियंत्रक S7-200 परिवार का एक हिस्सा है। यह AC आपूर्ति को DC सेंसर इनपुट, रिले स्विचिंग आउटपुट और एकीकृत एनालॉग चैनलों के साथ जोड़ता है।

STEP 7-Micro/WIN नियंत्रक के लिए इंजीनियरिंग वातावरण प्रदान करता है। मशीन कॉन्फ़िगरेशन के लिए विस्तार मॉड्यूल, संचार सेटिंग्स और उपयोगकर्ता-कार्यक्रम क्षमता का चयन एक साथ किया जाना चाहिए।

आदेश देने पर ध्यान केंद्रित करें: एसी आपूर्ति और रिले-आउटपुट संस्करण को मिलाएँ, फिर प्रोग्राम का आकार, ऑनबोर्ड आई/ओ और विस्तार शक्ति बजट निर्धारित करें।

मुख्य कार्य

मिक्स्ड-सिग्नल मशीन नियंत्रण

ऑनबोर्ड डिजिटल और एनालॉग चैनल अलग-अलग मशीन सिग्नल और एनालॉग प्रक्रिया मानों को संभालते हैं।

सीपीयू 224XP प्रोग्राम निष्पादन

प्रोसेसर बूलियन निर्देशों को 0.22 माइक्रोसेकंड में निष्पादित करता है और कॉन्फ़िगर करने योग्य टाइमर, काउंटर और अंतरायों को प्रदान करता है।

एस7-200 संचार और विस्तार

दो श्रृंखला पोर्ट और अधिकतम सात विस्तार मॉड्यूलों का समर्थन करने से सीपीयू अपने शक्ति बजट के भीतर एक बड़े एस7-200 स्टेशन का गठन कर सकता है।

आधिकारिक विशिष्टताएँ

एसी आपूर्ति सीमा	85–264 V AC
डिजिटल इनपुट्स	14, 24 वी डीसी पर
रिले आउटपुट	10, प्रति आउटपुट अधिकतम 2 ए
रिले स्विचिंग वोल्टेज	5–30 वी डीसी या 5–250 वी एसी
एकीकृत एनालॉग चैनल	2 इनपुट और 1 आउटपुट
रन-मोड संपादन के साथ प्रोग्राम क्षमता	12,288 बाइट्स
रन-मोड संपादन के बिना प्रोग्राम क्षमता	16,384 बाइट्स
उपयोगकर्ता-डेटा क्षमता	10,240 बाइट्स
बूलियन निर्देश का निष्पादन	प्रति निर्देश 0.22 माइक्रोसेकंड
उपलब्ध टाइमर और काउंटर	256 टाइमर और 256 काउंटर
समयबद्ध अंतराय	2, जिनमें 1 मिलीसेकंड का संकल्प है
एकल-चरण उच्च-गति गिनती	30 किलोहर्ट्ज़ पर 4 काउंटर और 200 किलोहर्ट्ज़ पर 2 काउंटर
श्रृंखला इंटरफ़ेस	2 आरएस485 पोर्ट
पीपीआई और एमपीआई डेटा दरें	9.6, 19.2 और 187.5 किलोबॉड
फ्रीपोर्ट डेटा दरें	1.2–115.2 किलोबॉड
अधिकतम विस्तार मॉड्यूल	7
आयाम	140 × 80 × 62 मिमी

आधिकारिक स्रोत: सीमेंस एस7-200 प्रणाली मैनुअल .

अक्सर पूछे जाने वाले प्रश्न

6AG1214-2BD23-2XB0 में एक कार्यक्रम को बनाए रखने के लिए मुझे कौन सा सॉफ़्टवेयर उपयोग करना चाहिए?

एस7-200 नियंत्रक कार्यक्रम और संचार सेटिंग्स के लिए स्टेप 7-माइक्रो/विन का उपयोग करें।

क्या 6AG1214-2BD23-2XB0 पर रिले आउटपुट 100 किलोहर्ट्ज़ गति पल्स उत्पन्न कर सकते हैं?

उच्च-गति पल्स आउटपुट के लिए रिले-आउटपुट संस्करण के बजाय डीसी ट्रांजिस्टर-आउटपुट संस्करण की आवश्यकता होती है।

जब मैं 6AG1214-2BD23-2XB0 पर रन-मोड संपादन सक्षम करता हूँ, तो कितना प्रोग्राम स्थान शेष रहता है?

रन-मोड संपादन के साथ प्रोग्राम क्षमता 12,288 बाइट्स है, जबकि बिना इसके यह 16,384 बाइट्स है।

क्या मैं 6AG1214-2BD23-2XB0 में सात विस्तार मॉड्यूल जोड़ सकता हूँ?

जब सीपीयू और विस्तार मॉड्यूल की शक्ति बजट पर्याप्त होता है, तो अधिकतम सात विस्तार मॉड्यूल अनुमत हैं।

क्या मैं 6AG1214-2BD23-2XB0 से एक SIWAREX MS वजन मॉड्यूल को कनेक्ट कर सकता हूँ?

सीपीयू एक जारी SIWAREX MS होस्ट है, जबकि वजन मॉड्यूल अपनी स्वयं की पर्यावरणीय रेटिंग्स बनाए रखता है।

मैं 6AG1214-2BD23-2XB0 पर कौन-कौन से श्रृंखला मोड का उपयोग कर सकता हूँ?

RS485 पोर्ट्स PPI मास्टर या स्लेव, MPI स्लेव और कॉन्फ़िगर करने योग्य फ्रीपोर्ट संचार का समर्थन करते हैं।

क्या 6AG1214-2BD23-2XB0 विस्तार मॉड्यूल के बिना एनालॉग इनपुट/आउटपुट प्रदान करता है?

सीपीयू में दो एनालॉग इनपुट और एक एनालॉग आउटपुट शामिल हैं।

संगतता एवं ऑर्डरिंग नोट्स

6AG1214-2BD23-2XB0 का ऑर्डर देने से पहले: एसआईप्लस सीपीयू 224XP एसी/डीसी/रिले संस्करण का उपयोग करें और मौजूदा माइक्रो/विन प्रोजेक्ट, श्रृंखला नेटवर्क, रिले लोड और एस7-200 विस्तार शक्ति बजट के साथ मेल खाएँ।

नियंत्रक प्रतिस्थापन तैयारी

• इस रिले-आउटपुट संस्करण के लिए एसी आपूर्ति और 24 वी डीसी इनपुट सिग्नल प्रदान करें।
• चयनित रन-संपादन मेमोरी क्षमता के भीतर कार्यक्रम को बनाए रखें।
• दोनों आरएस485 पोर्ट्स को मौजूदा पीपीआई, एमपीआई या फ्रीपोर्ट सेटिंग्स के साथ मेल खाएँ।
• विस्तार शक्ति बजट की गणना करें और प्रत्येक संलग्न मॉड्यूल की अपनी विशिष्ट रेटिंग का ध्यान रखें।
