IS200VCRCH1B संपर्क इनपुट/रिले आउटपुट बोर्ड, चीन IS200VCRCH1B संपर्क इनपुट/रिले आउटपुट बोर्ड निर्माता, आपूर्तिकर्ता, कारखाना

अवलोकन

मूल स्थान:	अमेरिका
ब्रांड का नाम:	जीई
मॉडल नंबर:	IS200VCRCH1B
पैकिंग विवरण:	मूल नया कारखाना सील
डिलीवरी समय:	5-7 दिन
भुगतान शर्तें:	T/T
सप्लाई क्षमता:	स्टॉक में

विशिष्टताएँ

PART NUMBER:	IS200VCRCH1B
निर्माता:	जनरल इलेक्ट्रिक
मूल देश:	अमेरिका
उत्पाद प्रकार:	I/O बोर्ड (संपर्क इनपुट/रिले आउटपुट)
श्रृंखला:	मार्क VI
चैनलों की संख्या:	48 शुष्क संपर्क वोल्टेज इनपुट चैनल
इनपुट वोल्टेज:	125 V DC (100–145 V DC)
इनपुट विभाजन:	1500 V
फ़िल्टर:	शोर और संपर्क बाउंस के लिए 4 मिलीसेकंड, AC वोल्टेज अस्वीकृति 60 V RMS (50/60 Hz)
संचालन तापमान:	-10 °C से 60 °C
TMR प्लग्स:	JR1, JS1, JT1
आयाम:	2 x 18.6 x 26.1 सेमी
भार:	0.32 किलोग्राम

विवरण

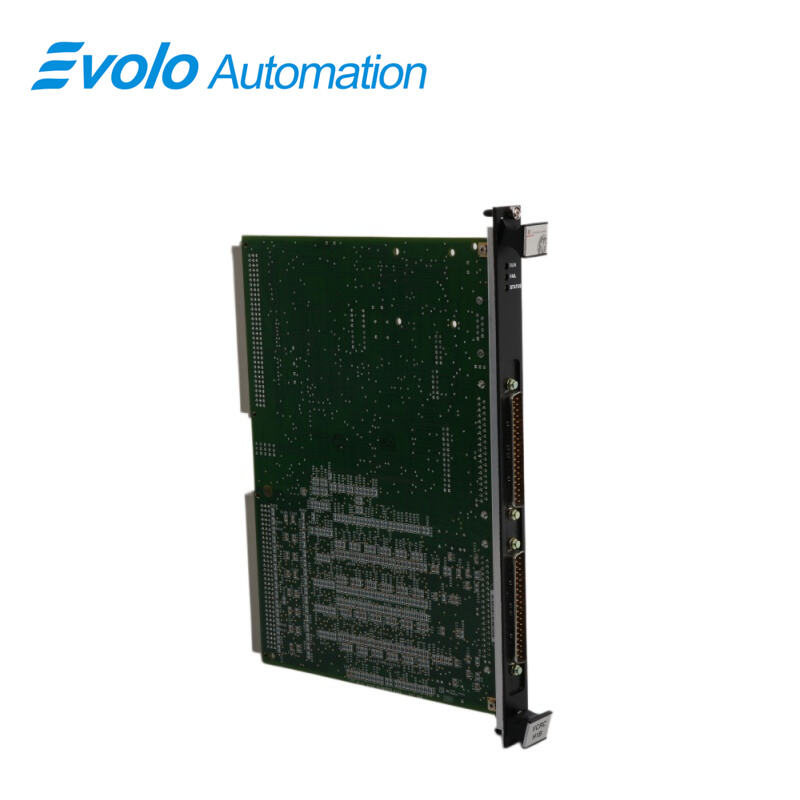

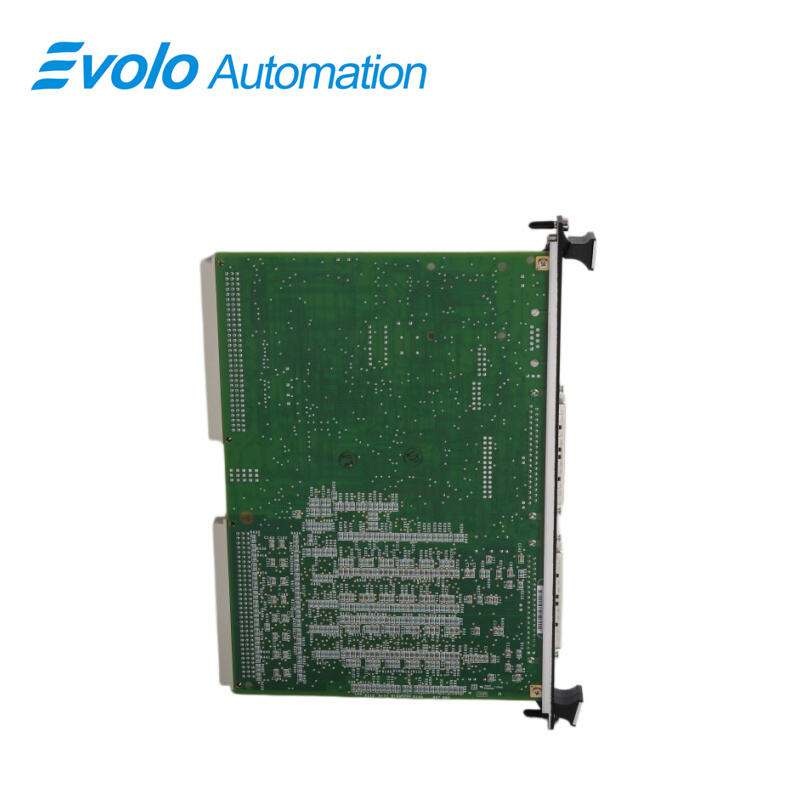

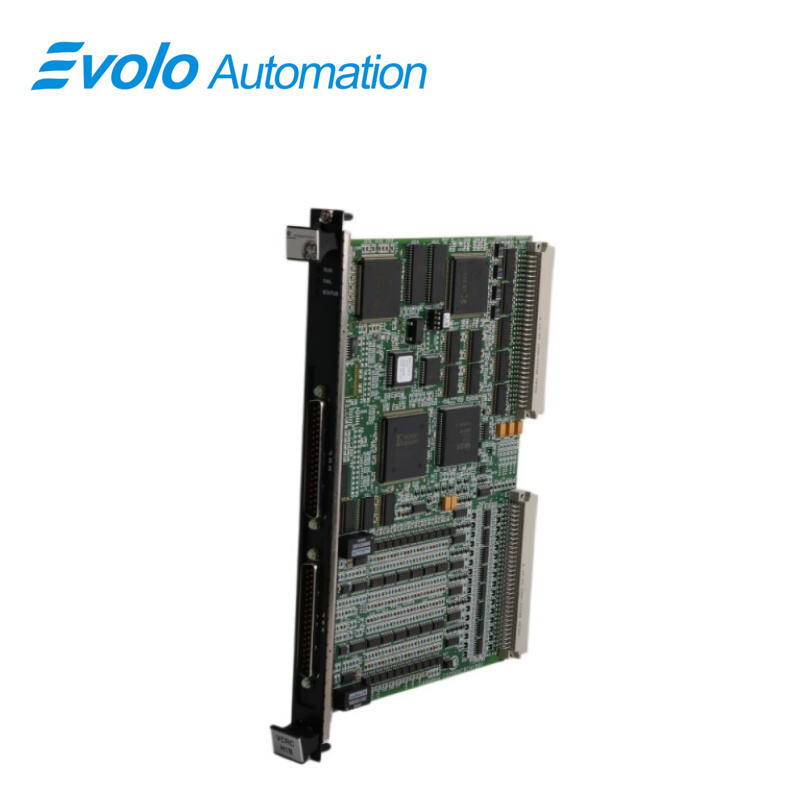

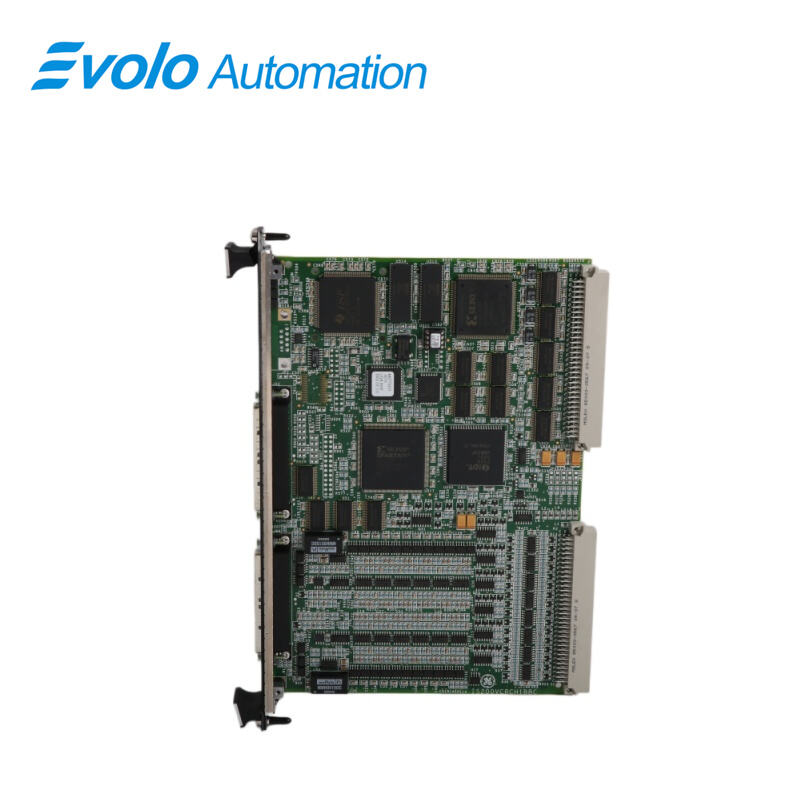

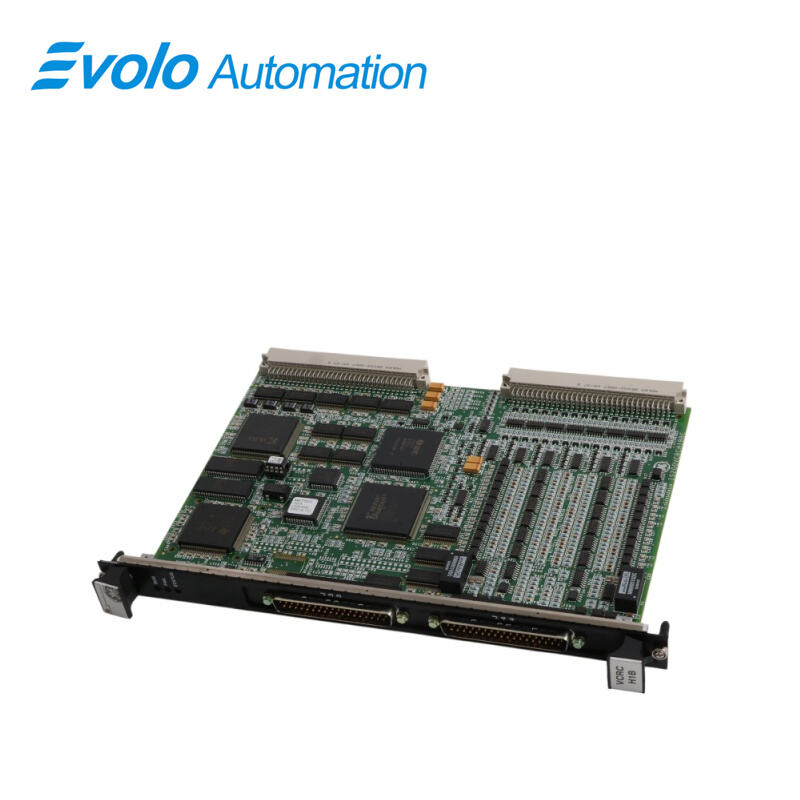

IS200VCRCH1B एक संपर्क इनपुट/रिले आउटपुट बोर्ड है जिसे गैस टरबाइन नियंत्रण प्रणालियों में उपयोग किए जाने वाले मार्क VI श्रृंखला के हिस्से के रूप में जनरल इलेक्ट्रिक द्वारा निर्मित किया गया है। संपर्क इनपुट/रिले आउटपुट बोर्ड 48 अलग-अलग इनपुट स्वीकार करता है और अपने साथ लगे डॉटरबोर्ड के माध्यम से कुल चार टर्मिनल बोर्डों से 24 रिले आउटपुट का प्रबंधन करता है। डबल-चौड़ाई VCCC मॉड्यूल VME I/O रैक में फिट होता है। इस रैक में TBCl और TRLY टर्मिनल बोर्डों से केबलिंग के लिए J3/J4 कनेक्शन के दो सेट प्रदान किए गए हैं। VCCC के स्थान पर, VCRC एक संकरा बोर्ड है जिसका उपयोग किया जा सकता है।

अनुप्रयोग

विद्युत उत्पादन उद्योग: GE फ्रेम 6, 7 और 9 श्रृंखला की गैस टरबाइनों और बड़े भाप टरबाइन विद्युत संयंत्रों में व्यापक रूप से उपयोग किया जाता है।

मुख्य कार्य: ईंधन बंद करने वाले वाल्व, लुब्रिकेटिंग ऑयल पंप स्टार्टर, कूलिंग फैन इंटरलॉक्स और यूनिट अलार्म प्रणालियों जैसे विद्युत संयंत्रों में मुख्य सहायक उपकरणों का नियंत्रण करता है।

तेल और रसायन संयंत्र: बड़ी कंप्रेसर ड्राइव इकाइयों के तार्किक नियंत्रण के लिए उपयोग किया जाता है, जिससे प्रक्रिया असामान्यताओं की स्थिति में रिले तर्क के माध्यम से उत्पादन लाइन के सुरक्षित शटडाउन को सुनिश्चित किया जा सके।

स्थापना

1. VME I/O के लिए प्रोसेसर रैक को बंद करें।

2. एज कनेक्टर्स को सही स्थान पर लगाने के लिए, VCCC बोर्ड को सरकाकर ऊपर और नीचे के लीवर्स को अपने हाथों से दबाएँ।

3. फ्रंट पैनल के ऊपर और नीचे के कैप्टिव स्क्रू को कसें।

4. VME रैक को चालू करें और फ्रंट-पैनल नैदानिक लाइट्स को देखें।

परिचालन

1. VCCC में इनपुट वोल्टेज को नियंत्रण कार्यों के लिए फ्रेम दर पर और SOE रिपोर्टिंग के लिए 1 मिलीसेकंड के अंतराल पर ऑप्टिकल आइसोलेटर्स के माध्यम से गुज़रने के बाद सैंपल किया जाता है। सिग्नल्स VME बैकप्लेन के माध्यम से VCMI को प्रेषित किए जाते हैं। इसके बाद कंट्रोलर उन्हें VCMI से प्राप्त करता है। संपर्क इनपुट के संसाधन को निम्नलिखित चित्र में दर्शाया गया है। शुष्क-संपर्क (ड्राई-कॉन्टैक्ट) इनपुट्स को एक फ्लोटिंग 125 V DC (100–145 V DC) आपूर्ति द्वारा शक्ति प्रदान की जाती है।

प्रत्येक इनपुट नियंत्रण पर दो फ़िल्टर सिग्नल निकास के निकट अत्यधिक आवृत्ति के शोर को कम करने और अचानक वोल्टेज उछाल (सर्ज) को नियंत्रित करने के लिए लगाए जाते हैं। शोर और संपर्क बाउंस को फ़िल्टर करने के लिए 4 मिलीसेकंड का फ़िल्टर उपयोग किया जाता है। 125 V DC उत्तेजना के साथ, AC वोल्टेज अस्वीकृति (50/60 Hz) 60 V RMS है।

3 TMR अनुप्रयोगों के लिए, प्लग JR1, JS1 और JT1 तीन VME बोर्ड रैक R, S और T को संपर्क इनपुट वोल्टेज प्रदान करते हैं। तीन VCCCs द्वारा सिग्नल के विश्लेषण के बाद, प्रत्येक नियंत्रक रैक का VCMI बोर्ड परिणामों पर मतदान करता है। रिले नियंत्रण सिग्नल और मॉनिटर प्रतिपुष्टि वोल्टेज VCCC और TRLY के बीच केबलों के माध्यम से संचारित किए जाते हैं।

4 रिले बोर्ड पर रिले ड्राइवर, फ्यूज़ और जंपर लगाए गए हैं। TRLY, DRLY और SRLY कुछ उदाहरण हैं जो विभिन्न प्रकार के रिले बोर्ड हैं जिन्हें ड्राइव किया जा सकता है। रिले आउटपुट पर विफलता-सुरक्षित (फेल-सेफ) सुविधाएँ इनपुट को मतदान करने की अनुमति देती हैं ताकि केबल अनप्लग करने पर संबंधित रिले को डी-एनर्जाइज़ किया जा सके। यदि जुड़े हुए VME बोर्ड के साथ संचार विफल हो जाता है, तो रिले भी डी-एनर्जाइज़ हो जाते हैं।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: IS200VCRCH1B की टर्बाइन में निगरानी और गति नियंत्रण की आवश्यकता क्यों होती है?

उत्तर: परमाणु ऊर्जा स्टेशन में नाभिकीय संलयन द्वारा ऊष्मा उत्पन्न की जाती है, जिससे पानी को गर्म किया जाता है और टर्बाइन को चलाने के लिए भाप उत्पन्न की जाती है। आवृत्ति F को बनाए रखने के लिए, 1500 आरपीएम की स्थिर गति बनाए रखना आवश्यक है। घरेलू सेटअप आवृत्ति में परिवर्तनों से प्रभावित होता है।

प्रश्न: IS200VCRCH1B का प्रिंटेड सर्किट बोर्ड (PCB) क्या कार्य करता है?

उत्तर: एक प्रिंटेड सर्किट बोर्ड (PCB), या PCB, एक ऐसा उपकरण है जो गैर-चालक आधार पर लैमिनेट की गई तांबे की शीट्स से खुदाई की गई चालक पथों, ट्रैक्स या सिग्नल लाइनों का उपयोग करता है, जो इलेक्ट्रॉनिक घटकों को यांत्रिक रूप से समर्थन प्रदान करते हैं और उन्हें विद्युत रूप से जोड़ते हैं।

प्रश्न: IS200VCRCH1B के पीएलसी में आउटपुट मॉड्यूल क्या है?

उत्तर: पीएलसी के लिए आउटपुट मॉड्यूल। पीएलसी के एनालॉग आउटपुट, जिनका उपयोग उद्योगों में एक्चुएटर्स, वाल्व और मोटर्स को संचालित करने के लिए व्यापक रूप से किया जाता है, में सामान्यतः 5V, 10V, 0V से 5V, 0V से 10V, 4 से 20 mA, या 0 से 20 mA जैसी एनालॉग आउटपुट रेंजें प्रयोग की जाती हैं।
