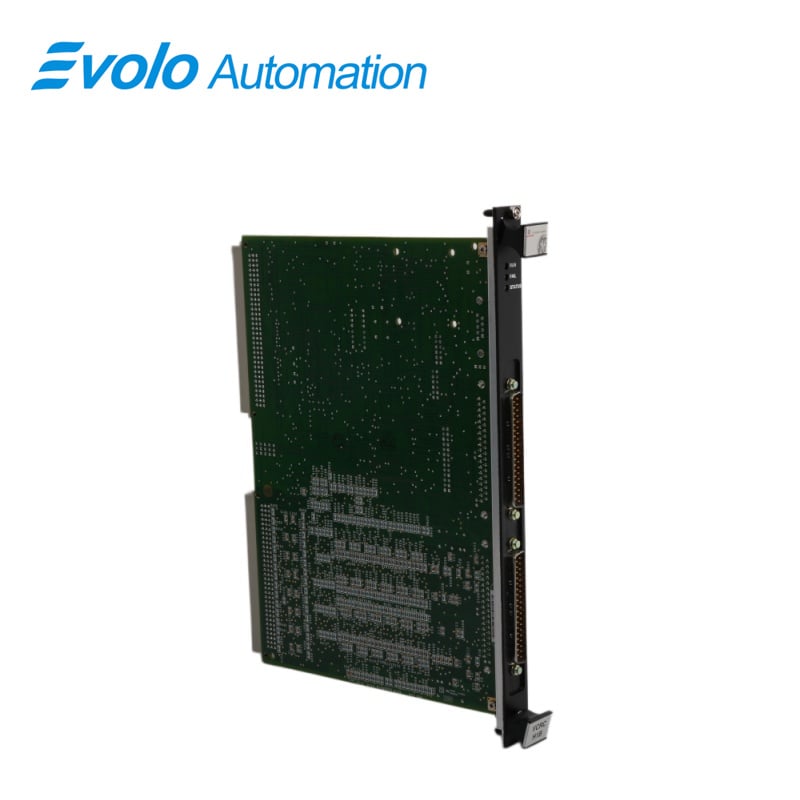

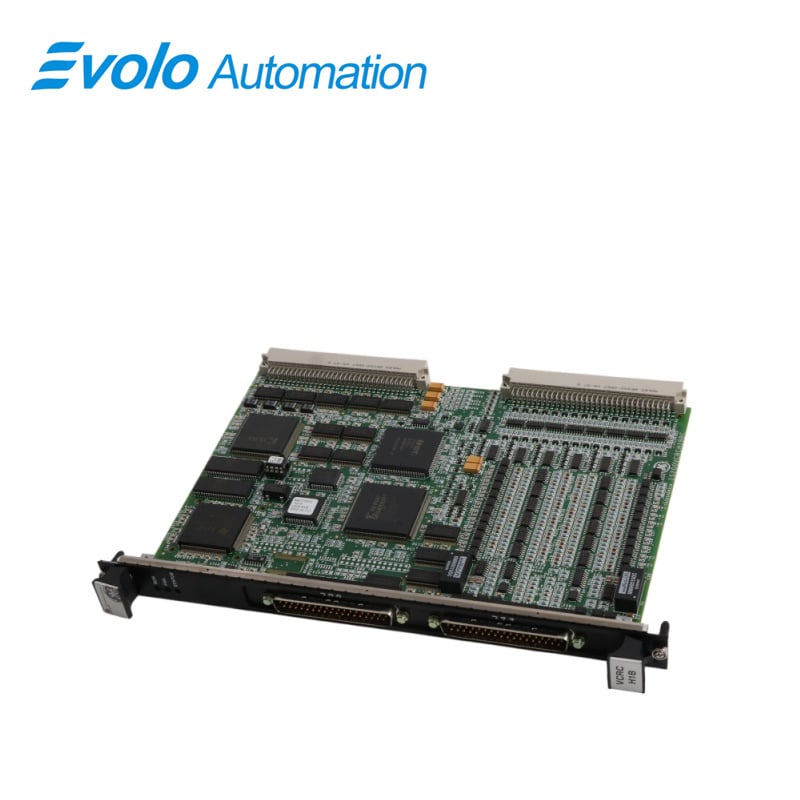

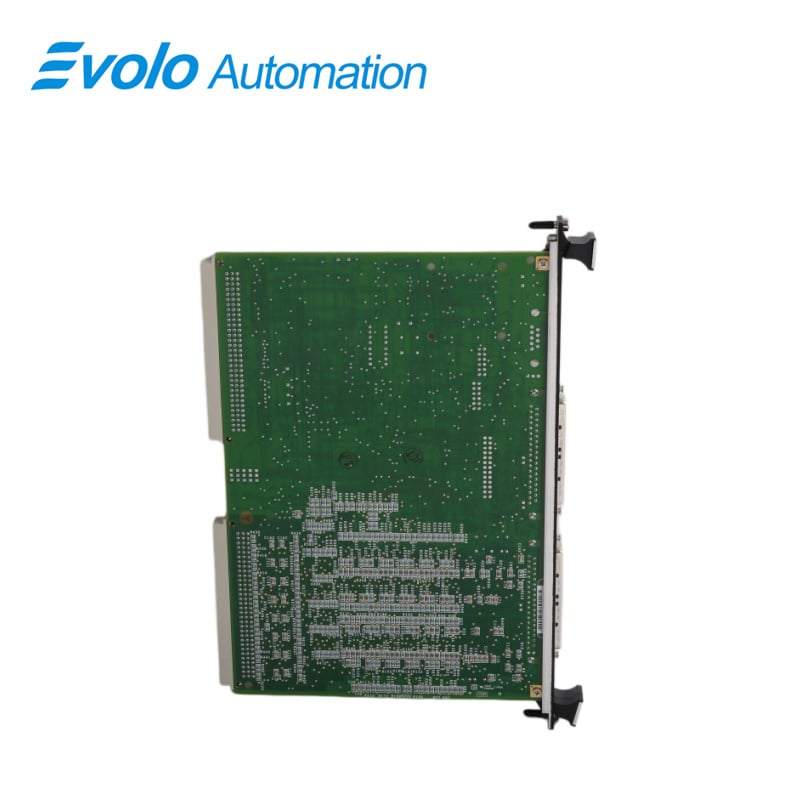

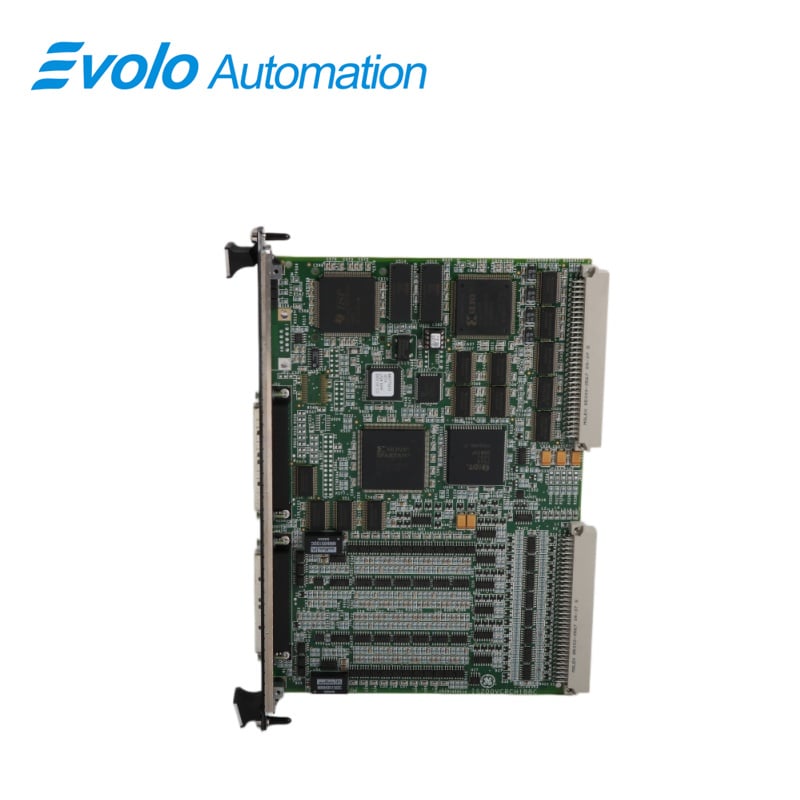

IS200VCRCH1B – Kontakt-Eingabe-/Relais-Ausgabe-Karte

Überblick

Herkunftsort:	USA
Markenname:	GE
Modellnummer:	IS200VCRCH1B
Verpackungsdetails:	Original neu, fabrikversiegelt
Lieferzeit:	5-7 Tage
Zahlungsbedingungen:	T/T
Lieferkapazität:	Auf Lager

Spezifikationen

Beschreibung

IS200VCRCH1B ist eine Kontakt-Eingangs-/Relais-Ausgangsplatine, die von General Electric als Teil der Mark-VI-Serie für Gasturbinen-Steuerungssysteme hergestellt wird. Die Kontakt-Eingangs-/Relais-Ausgangsplatine akzeptiert 48 diskrete Eingänge und steuert 24 Relais-Ausgänge über insgesamt vier Anschlussplatinen mithilfe der zugehörigen Tochterplatine. Das doppelt breite VCCC-Modul passt in das VME-I/O-Gestell. In diesem Gestell sind zwei Sätze von J3/J4-Anschlüssen für die Verkabelung mit den TBCl- und TRLY-Anschlussplatinen vorgesehen. Anstelle des VCCC kann das schmalere VCRC-Modul eingesetzt werden.

Anwendungen

Energieerzeugungsbranche: Wird weit verbreitet in GE-Gasturbinen der Frame-6-, Frame-7- und Frame-9-Serie sowie in großen Dampfturbinenkraftwerken eingesetzt.

Kernfunktionen: Steuert wichtige Hilfsgeräte in Kraftwerken, wie z. B. Brennstoffabsperreventile, Schmieröl-Pumpenstarter, Kühlgebläse-Verriegelungen und Anlagensignalanlagen.

Öl- und Chemieanlagen: Wird zur Logiksteuerung großer Verdichterantriebseinheiten verwendet, um bei Prozessanomalien über Relaislogik einen sicheren Stillstand der Produktionslinie sicherzustellen.

Installation

1. Schalten Sie den Prozessor-Rack für die VME-E/A aus.

2. Um die Kantenstecker einzusetzen, schieben Sie die VCCC-Platine ein und drücken Sie die oberen und unteren Hebel mit Ihren Händen nach innen.

3. Ziehen Sie die Federschrauben an der Ober- und Unterseite des Frontpanels fest.

4. Schalten Sie den VME-Rack ein und prüfen Sie die Diagnose-LEDs am Frontpanel.

Die

1 Die Eingangsspannungen in der VCCC werden für Steuerungsfunktionen mit der Bildfrequenz und für SOE-Meldungen alle 1 ms nach Durchlauf durch optische Isolatoren abgetastet. Die Signale werden über die VME-Rückwandleitung an die VCMI übermittelt. Der Controller empfängt sie anschließend von der VCMI. Die Verarbeitung der Kontakteingänge ist in der folgenden Abbildung dargestellt. Die trockenen Kontakteingänge werden von einer galvanisch getrennten 125-V-DC-Versorgung (100–145 V DC) gespeist.

2 Filter an jedem Eingang begrenzen Spannungsspitzen und verringern hochfrequentes Rauschen nahe am Signalausgang. Ein 4-ms-Filter dient zur Unterdrückung von Rauschen und Kontaktprellen. Bei einer Erregungsspannung von 125 V DC beträgt die Unterdrückung von Wechselspannung (50/60 Hz) 60 V effektiv.

3 Für TMR-Anwendungen stellen die Stecker JR1, JS1 und JT1 Kontakt-Eingangsspannungen für die drei VME-Board-Racks R, S und T bereit. Sobald die drei VCCCs die Signale analysiert haben, stimmt die VCMI-Karte jedes Controller-Racks über die Ergebnisse ab. Relaissteuersignale und Überwachungsrückführspannungen werden über Kabel zwischen VCCC und TRLY übertragen.

4 Die Relaisplatine ist mit Relaistreibern, Sicherungen und Jumpern bestückt. TRLY, DRLY und SRLY sind nur einige der verschiedenen Relaisplatinentypen, die angesteuert werden können. Die fehlersicheren Funktionen an den Relaisausgängen ermöglichen es den Eingängen, bei einem unpluggen des Kabels abzustimmen, um die zugehörigen Relais stromlos zu schalten. Die Relais werden ebenfalls stromlos geschaltet, falls die Kommunikation mit der angeschlossenen VME-Platine unterbrochen ist.

Häufig gestellte Fragen

F: Warum sind Überwachung und Drehzahlregelung in einer Turbine des IS200VCRCH1B erforderlich?

A: In einem Atomkraftwerk wird Wärme durch Kernfusion erzeugt; Wasser wird erhitzt und Dampf erzeugt, um die Turbine anzutreiben. Um die Frequenz F aufrechtzuerhalten, ist eine konstante Drehzahl von 1500 U/min erforderlich. Die häusliche Stromversorgung wird durch Frequenzschwankungen beeinflusst.

F: Welche Funktion hat eine Leiterplatte (PCB) im IS200VCRCH1B?

A: Eine Leiterplatte (Printed Circuit Board, PCB) ist ein Bauteil, das leitfähige Bahnen, Leitungen oder Signalleitungen nutzt, die mittels Ätzen aus Kupferfolien gewonnen werden, die auf ein nichtleitendes Substrat laminiert sind; sie dient der mechanischen Befestigung und elektrischen Verbindung elektronischer Komponenten.

F: Was ist ein Ausgabemodul in der SPS des IS200VCRCH1B?

A: Ausgabemodul für SPS. Analoge SPS-Ausgänge, die in industriellen Anwendungen häufig zur Ansteuerung von Stellgliedern, Ventilen und Motoren eingesetzt werden, nutzen übliche analoge Ausgangsbereiche wie 5 V, 10 V, 0 V bis 5 V, 0 V bis 10 V, 4 bis 20 mA oder 0 bis 20 mA.
