Module d'entrée numérique SPDSI14 Bailey, fabricants, fournisseurs et usines chinois de modules d'entrée numérique SPDSI14 Bailey

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	SPDSI14
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Modèle :	SPDSI14
Type	Module d'entrée numérique
Dimensions:	3,5 x 31,4 x 17,6 cm
Poids :	0,2 KG
Tension de fonctionnement :	48 V CC
Type de canal :	Di
Nombre de canaux d'entrée :	16
Catégorie DEEE :	5. Petits équipements (aucune dimension externe supérieure à 50 cm)
Nombre de batteries :	0
Ponts :	Non requis
Température ambiante :	plage de température interne de l’armoire : 0 °C à 70 °C (32 °F à 158 °F)
Humidité relative :	humidité relative de 5 % à 95 % jusqu’à 55 °C (131 °F), sans condensation
Humidité relative à 70 °C :	5 % à 45 %, sans condensation
Degré de pollution :	1
Pression atmosphérique :	Niveau de la mer à 3 km (1,86 mile)
Qualité de l’air :	Non corrosif (selon ISA S71.04, classe LA, LB, LC-niveau 1)

Description

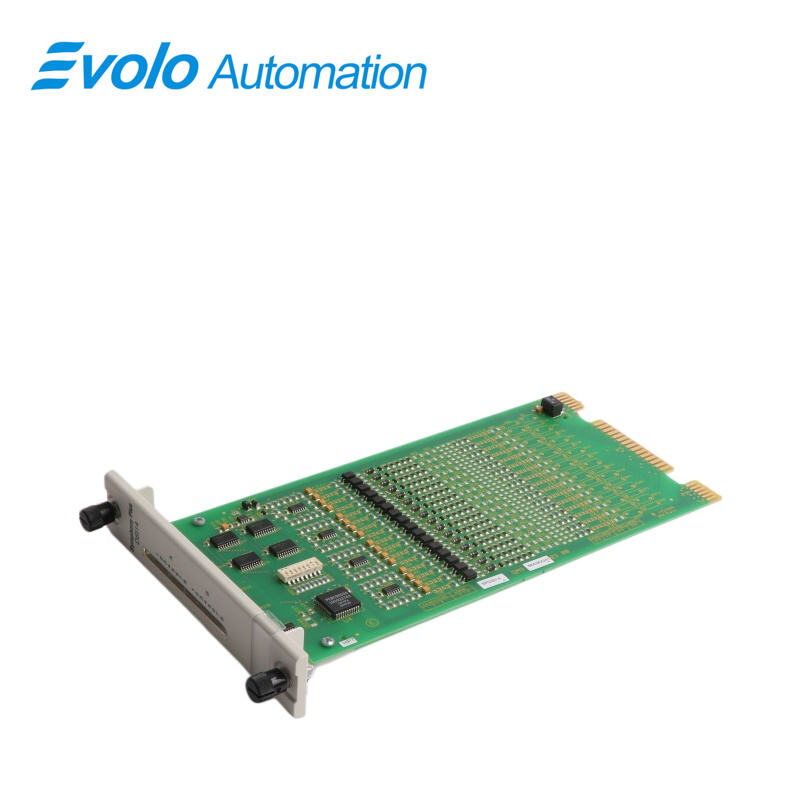

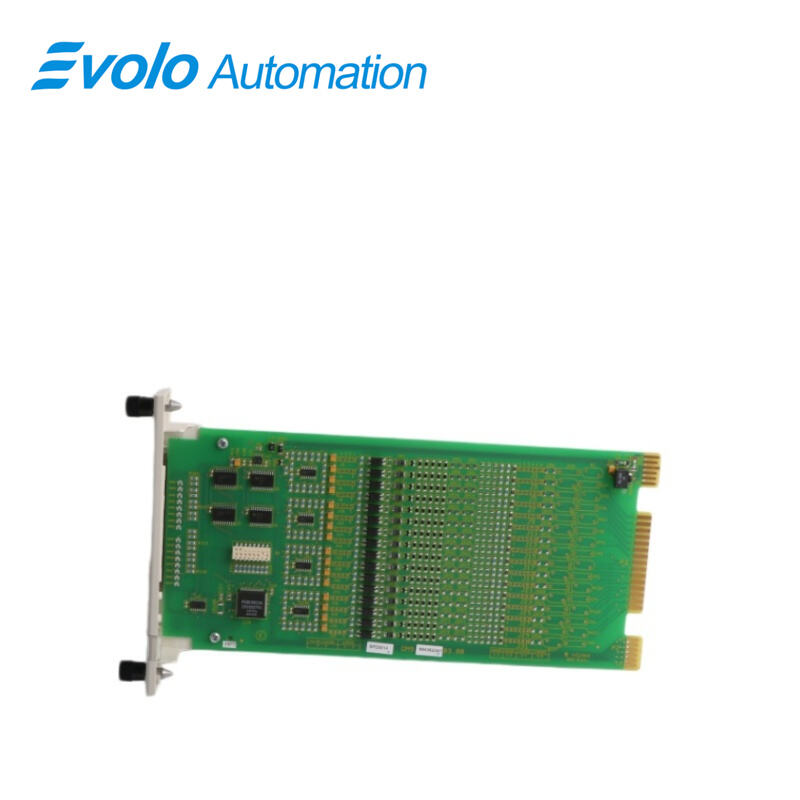

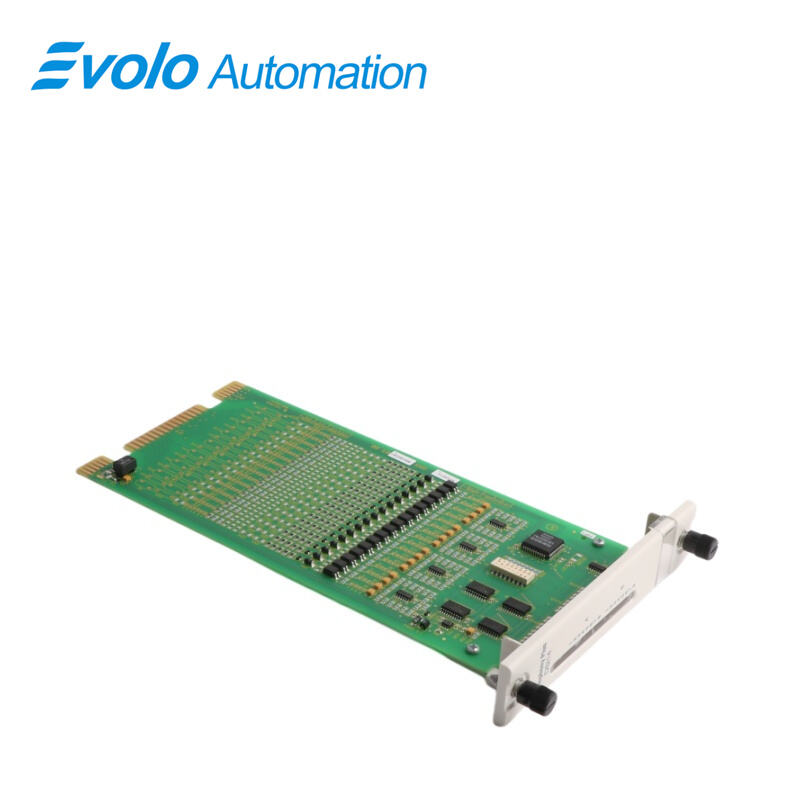

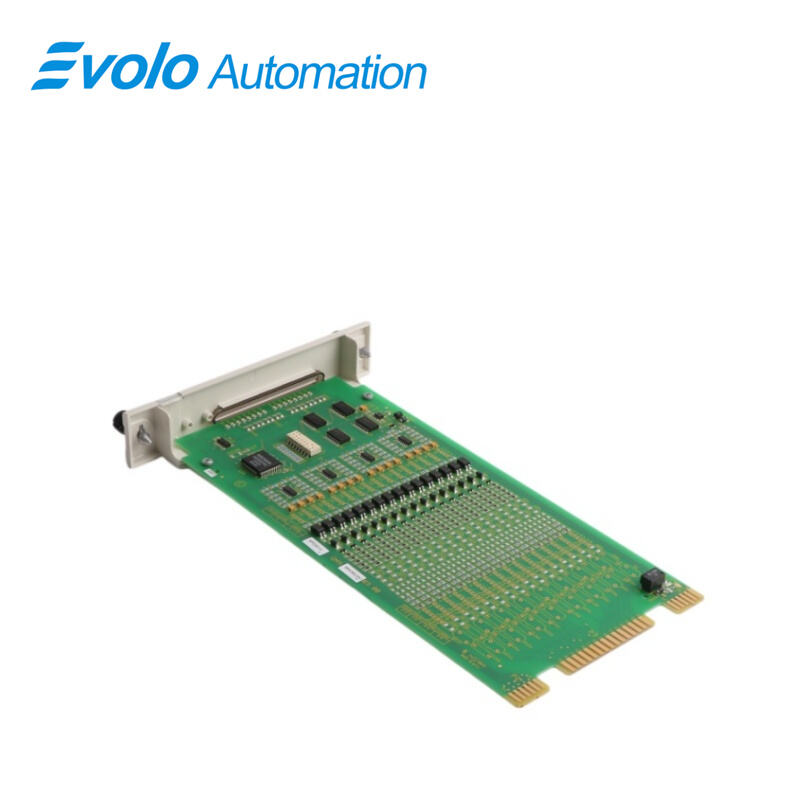

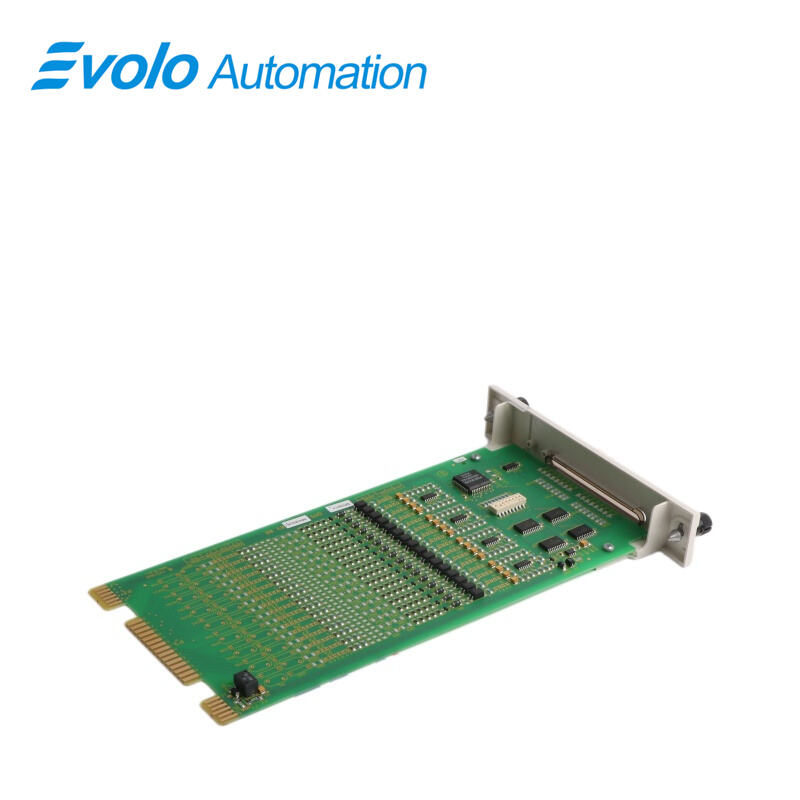

L’ABB SPDSI14 est un module d'entrée numérique (DI) conçu pour les systèmes de contrôle distribué ABB. Il dispose de 16 voies d'entrée fonctionnant en courant continu à 48 V, permettant une acquisition fiable des signaux provenant des équipements de terrain, sans nécessiter de cavaliers.

Applications

Poste électrique / Usine : surveillance des positions des disjoncteurs et de l’état des sectionneurs dans des systèmes à courant continu de 48 V.

Centrale thermique : acquisition des signaux de fonctionnement des dispositifs de protection par relais et des verrous de coupure des groupes.

Grande usine d’aluminium / électrolyse : rétroaction sur l’état des interrupteurs haute tension dans des environnements présentant une forte interférence électromagnétique.

Installation ferroviaire : acquisition des signaux des armoires de commande pour les systèmes d’alimentation électrique de traction.

Exploitation minière / Centrale de lavage du charbon : Surveillance des signaux de démarrage en charge élevée pour les grands convoyeurs et broyeurs à distance.

Caractéristiques

Entrées multi-canaux : Fournit 16 canaux d'entrée numériques pour une acquisition souple de signaux.

alimentation 48 V CC : Conçu pour une détection stable des signaux d'entrée à 48 V CC

Pas de cavaliers requis : Simplifie l'installation et réduit la complexité du câblage.

Conception compacte : Profil fin permettant une intégration efficace dans les armoires électriques

Application industrielle : Adapté à l'automatisation des procédés, à la commande des turbines et aux systèmes de contrôle distribué.

Prêt au remplacement : Conçu comme module de réparation/remplacement pour les systèmes ABB.

Conformité : Classé dans la catégorie 5 de la directive DEEE pour les petits équipements

Résolution de problèmes

1. Indications d’erreur et actions correctives

Obtenez l’état du module DSI en vérifiant, via le contrôleur, la qualité du signal GCOD sur ses blocs d’entrée. Utilisez n’importe quelle interface homme-machine pour cela.

2. Erreurs du contrôleur

L'adresse définie sur l'interrupteur d'adresse S1 et dans la configuration du contrôleur doit être identique. Le contrôleur génère une erreur « MODULE ESCLAVE MANQUANT » si ces adresses ne correspondent pas. Vérifiez que l'adresse définie sur l'interrupteur S1 est identique à celle indiquée dans le code fonction 84, spécification S1. Si ce n'est pas le cas, procédez comme suit :

1. Retirez le module et modifiez le réglage de S1 afin qu'il corresponde à la configuration du module. Reportez-vous à la sous-section 3.4 – Configuration et installation physique de ce manuel d'utilisation pour obtenir des détails sur la procédure de définition d'une adresse et d'installation d'un module d'entrée numérique.

2. Modifier l'adresse dans le code de fonction de configuration du module 84 (spécification S1) afin qu'elle corresponde à l'adresse définie sur S1. Utiliser une interface homme-machine pour modifier la configuration. Pour connaître la procédure de modification d'une spécification de code de fonction, consulter la notice d'utilisation de l'interface homme-machine utilisée. Le contrôleur génère une erreur « MODULE ESCLAVE MANQUANT » si le bus de l'expandeuse d'entrées/sorties n'est pas connecté entre le module d'entrée numérique et le contrôleur. Vérifier la connexion du bus sur le panneau arrière de l'unité de montage du module.

Questions fréquentes

Q: Le SPDSI14 remplace-t-il directement le SPDSI13 ?
R : Non. Le SPDSI13 utilise une entrée 24 V, tandis que le SPDSI14 fonctionne à 48 V. L'utilisation de niveaux de tension incompatibles peut endommager l'équipement ou provoquer une défaillance du signal.

Q : Est-ce que le SPDSI14 le module possède-t-il des capacités anti-interférences ?
R : Oui. Chaque canal d'entrée est équipé de circuits de filtrage et d'isolation optique, réduisant efficacement les interférences dues au bruit environnemental.

Q : Le SPDSI14 se consumerait-il si la tension ambiante fluctuait jusqu'à 55 V ?
R : Non. Il tolère généralement une plage de tension d'environ 40–60 V CC, mais une exposition prolongée à des tensions plus élevées peut réduire sa durée de vie.

Q : Que représentent les chiffres 1 à 16 sur le SPDSI14 panneau ?
R : Ils indiquent l'état des 16 canaux d'entrée. Un indicateur allumé signifie que le canal correspondant reçoit un signal (état fermé).

Q : Comment puis-je obtenir l'horodatage exact de la panne sur le SPDSI14 ?
R : Utilisez le bloc fonctionnel SOE (Séquence des événements) du système pour récupérer les enregistrements historiques depuis la station de surveillance, ce qui permet d'obtenir des horodatages avec une précision au milliseconde.
