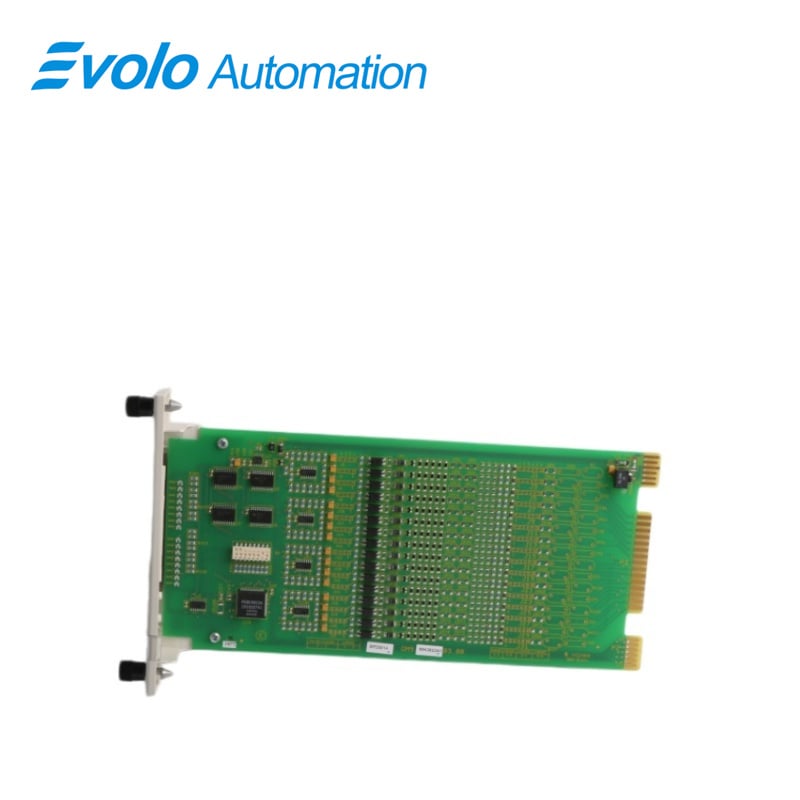

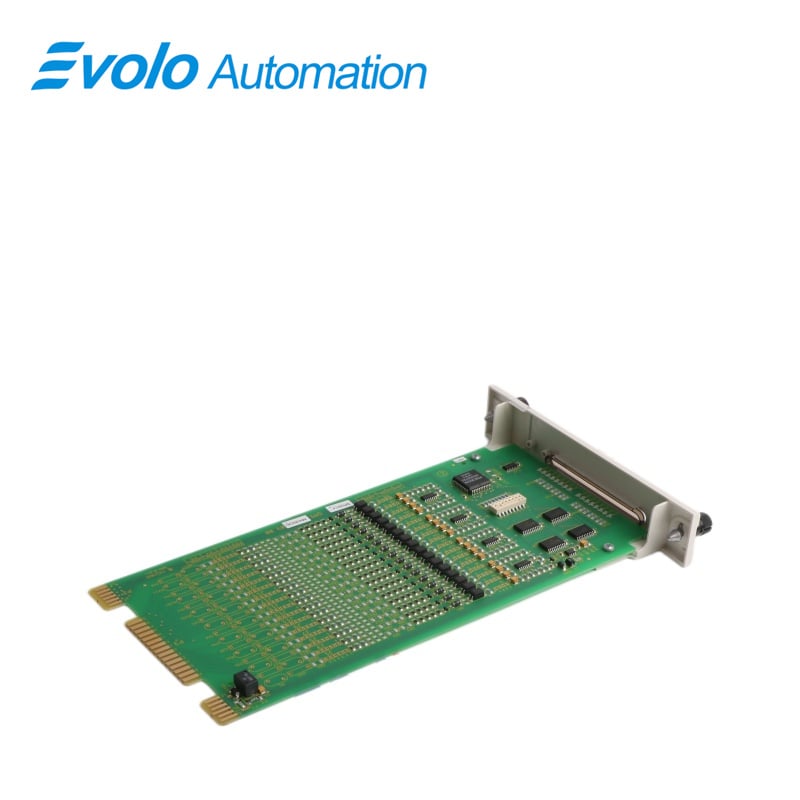

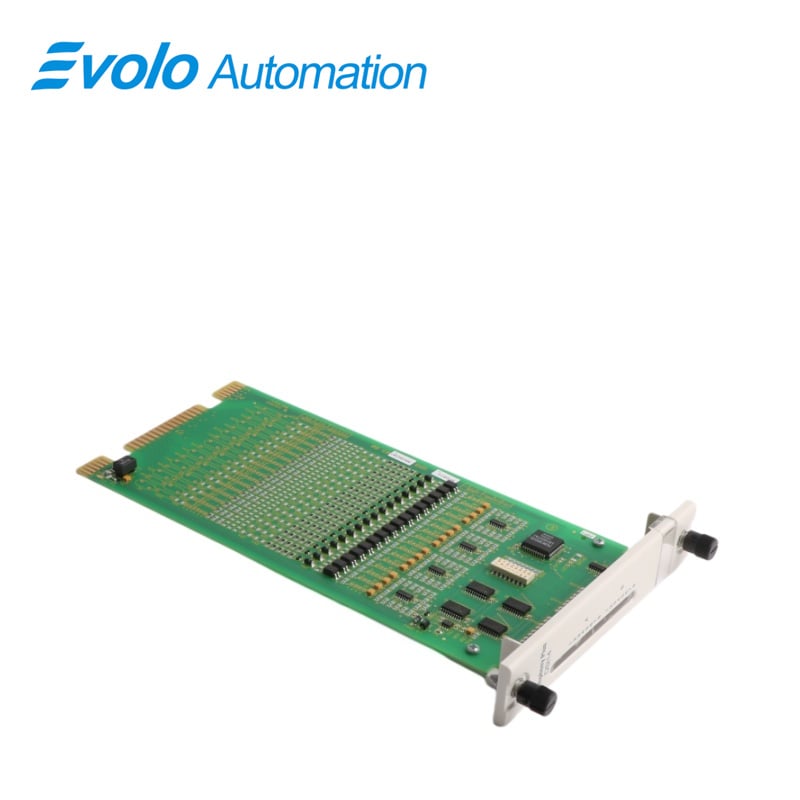

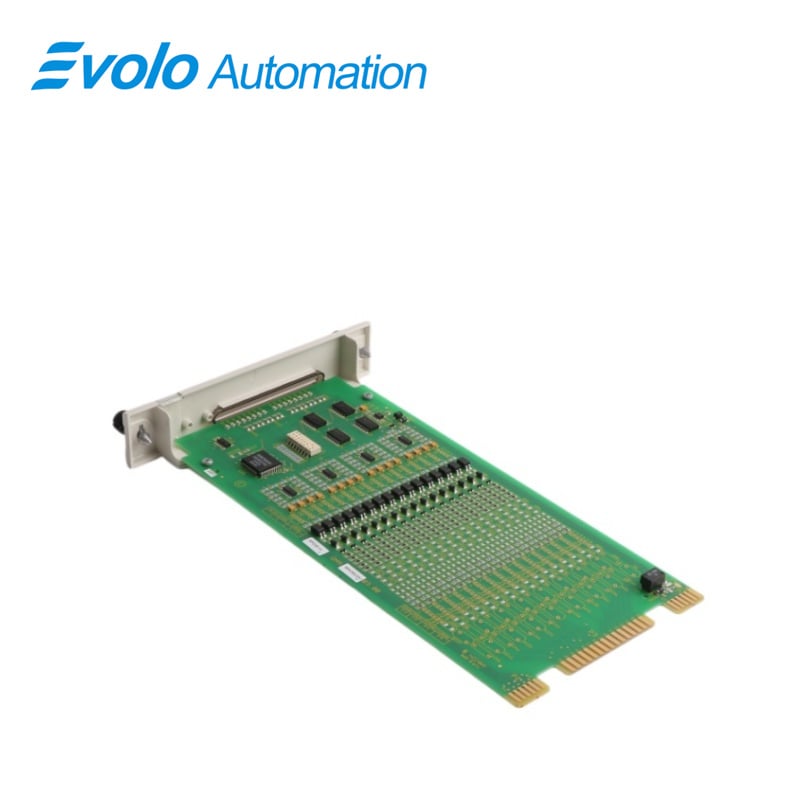

SPDSI14 বেইলি ডিজিটাল ইনপুট মডিউল, চীন SPDSI14 বেইলি ডিজিটাল ইনপুট মডিউল নির্মাতা, সরবরাহকারী, কারখানা

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	SPDSI14
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

মডেল:	SPDSI14
প্রকার	ডিজিটাল ইনপুট মডিউল
আকার:	৩.৫ × ৩১.৪ × ১৭.৬ সেমি
ওজন:	০.২ কেজি
অপারেটিং ভোল্টেজ:	৪৮ ভোল্ট ডিসি
চ্যানেল প্রকার:	DI
ইনপুট চ্যানেলের সংখ্যা:	16
WEEE বিভাগ:	৫. ছোট সরঞ্জাম (বহির্মাত্রা ৫০ সেমি-এর বেশি নয়)
ব্যাটারির সংখ্যা:	0
জাম্পারগুলি:	প্রয়োজন নেই
পরিবেশের তাপমাত্রা:	০° থেকে ৭০°সে (৩২° থেকে ১৫৮°ফা) অভ্যন্তরীণ ক্যাবিনেট রেটিং
আপেক্ষিক আর্দ্রতা:	৫% থেকে ৯৫% (৫৫°সে (১৩১°ফা) পর্যন্ত), অ-ঘনীভূত
৭০°সে-এ আপেক্ষিক আর্দ্রতা:	৫% থেকে ৪৫%, অ-ঘনীভূত
দূষণ মাত্রা:	1
বায়ুমণ্ডলীয় চাপ:	সমুদ্রপৃষ্ঠ থেকে 3 কিমি (1.86 মাইল)
বায়ু গুণগত মান:	অ-ক্ষয়কারী (আইএসএ এস৭১.০৪ অনুযায়ী, ক্লাস এলএ, এলবি, এলসি-লেভেল ১)

বিবরণ

ABB SPDSI14 এটি এবিবি-এর বিতরণকৃত নিয়ন্ত্রণ সিস্টেমগুলির জন্য ডিজাইন করা একটি ডিজিটাল ইনপুট (DI) মডিউল। এটি ৪৮ ভোল্ট ডিসি-তে কাজ করে এমন ১৬টি ইনপুট চ্যানেল প্রদান করে, যা জাম্পার ছাড়াই ফিল্ড ডিভাইস থেকে নির্ভরযোগ্য সংকেত গ্রহণের অনুমতি দেয়।

প্রয়োগ

সাবস্টেশন/কারখানা: ৪৮ ভোল্ট ডিসি সিস্টেমে সার্কিট ব্রেকারের অবস্থান এবং ডিসকানেক্টরের অবস্থা মনিটরিং করা।

তাপ বিদ্যুৎ কেন্দ্র: রিলে সুরক্ষা ডিভাইসের কার্যকরী সংকেত এবং ইউনিট ট্রিপ ইন্টারলক গ্রহণ করা।

বৃহৎ অ্যালুমিনিয়াম/ইলেকট্রোলাইসিস প্লান্ট: উচ্চ ইলেকট্রোম্যাগনেটিক হস্তক্ষেপযুক্ত পরিবেশে উচ্চ ভোল্টেজ সুইচের অবস্থা সম্পর্কে ফিডব্যাক প্রদান।

রেল ট্রানজিট প্লান্ট: ট্রাকশন পাওয়ার সাপ্লাই সিস্টেমের জন্য কন্ট্রোল ক্যাবিনেট সংকেত গ্রহণ করা।

খনন/কয়লা ধোয়া কারখানা: দূরবর্তী বৃহৎ কনভেয়ার এবং ক্রাশারগুলির ভারী-লোড স্টার্ট-আপ সিগন্যাল মনিটরিং করা।

বৈশিষ্ট্যসমূহ

বহু-চ্যানেল ইনপুট: বিভিন্ন ধরনের সিগন্যাল অর্জনের জন্য ১৬টি ডিজিটাল ইনপুট চ্যানেল প্রদান করে।

৪৮ ভোল্ট ডিসি অপারেশন: ৪৮ ভোল্ট ডিসি-তে স্থিতিশীল ইনপুট সিগন্যাল ডিটেকশনের জন্য ডিজাইন করা হয়েছে।

জাম্পার ছাড়াই: ইনস্টলেশনকে সহজতর করে এবং ওয়্যারিংয়ের জটিলতা কমায়।

সংক্ষিপ্ত ডিজাইন: দক্ষ ক্যাবিনেট ইন্টিগ্রেশনের জন্য পাতলা প্রোফাইল।

শিল্প প্রয়োগ: প্রক্রিয়া স্বয়ংক্রিয়করণ, টারবাইন নিয়ন্ত্রণ এবং বিতরণকৃত নিয়ন্ত্রণ সিস্টেমগুলির জন্য উপযুক্ত।

প্রতিস্থাপনের জন্য প্রস্তুত: এবিবি সিস্টেমগুলির জন্য মেরামত/প্রতিস্থাপন মডিউল হিসাবে ডিজাইন করা হয়েছে।

অনুরূপতা: ছোট সরঞ্জামের জন্য WEEE ক্যাটাগরি ৫ এর অধীনে শ্রেণীবদ্ধ।

ট্রাবλশুটিং

১. ত্রুটি নির্দেশক এবং সংশোধনমূলক ব্যবস্থা

DSI মডিউলের অবস্থা প্রাপ্ত করতে, এর ইনপুট ব্লকগুলিতে কন্ট্রোলারের গুড কোয়ালিটি পরীক্ষা করুন। এটি করতে যেকোনো মানব-সিস্টেম ইন্টারফেস ব্যবহার করুন।

২. কন্ট্রোলার ত্রুটি

ঠিকানা সুইচ S1 এবং কন্ট্রোলার কনফিগারেশনে সেট করা ঠিকানা একই হতে হবে। যদি তারা মিলে না যায়, তবে কন্ট্রোলার MISSING SLAVE MODULE ত্রুটি তৈরি করে। নিশ্চিত করুন যে S1 সুইচে সেট করা ঠিকানা ফাংশন কোড 84, স্পেসিফিকেশন S1-এ উল্লিখিত ঠিকানার সমান। যদি না হয়, তবে:

১. মডিউলটি সরিয়ে ফেলুন এবং S1-এর সেটিং পরিবর্তন করে মডিউল কনফিগারেশনের সাথে মিলিয়ে নিন। ঠিকানা সেট করার পদ্ধতি এবং ডিজিটাল ইনপুট মডিউল ইনস্টল করার বিস্তারিত পদ্ধতির জন্য এই ব্যবহারকারী ম্যানুয়ালের উপ-বিভাগ ৩.৪- সেটআপ এবং ভৌত ইনস্টলেশন দেখুন।

২. মডিউল কনফিগারেশন ফাংশন কোড ৮৪ (স্পেসিফিকেশন S1) এর ঠিকানা S1-এ সেট করা ঠিকানার সাথে মিলিয়ে পরিবর্তন করুন। কনফিগারেশন পরিবর্তন করতে মানব-সিস্টেম ইন্টারফেস ব্যবহার করুন। কোনও ফাংশন কোড স্পেসিফিকেশন পরিবর্তন করার পদ্ধতির জন্য, যে মানব-সিস্টেম ইন্টারফেসটি ব্যবহার করা হচ্ছে তার নির্দেশিকা দেখুন। ডিজিটাল ইনপুট মডিউল এবং কন্ট্রোলারের মধ্যে I/O এক্সপ্যান্ডার বাস সংযুক্ত না থাকলে কন্ট্রোলারটি 'MISSING SLAVE MODULE' ত্রুটি তৈরি করে। মডিউল মাউন্টিং ইউনিটের ব্যাকপ্লেনে বাস সংযোগটি যাচাই করুন।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: এটি SPDSI14 এসপিডিএসআই১৩ এর সরাসরি প্রতিস্থাপন করা যায়?
উত্তর: না। এসপিডিএসআই১৩ এ ২৪ ভোল্ট ইনপুট ব্যবহার করা হয়, যেখানে SPDSI14 এটি ৪৮ ভোল্টে কাজ করে। ভোল্টেজ লেভেলের অসামঞ্জস্যতা যন্ত্রপাতিকে ক্ষতিগ্রস্ত করতে পারে অথবা সংকেত ব্যর্থতার কারণ হতে পারে।

প্রশ্ন: এই SPDSI14 মডিউলটির বাধা-বিরোধী ক্ষমতা আছে?
উত্তর: হ্যাঁ। প্রতিটি ইনপুট চ্যানেলে ফিল্টারিং সার্কিট এবং অপটো-আইসোলেশন সজ্জিত রয়েছে, যা পরিবেশগত শোরগোলের বাধা দেওয়ার ক্ষমতা কার্যকরভাবে বৃদ্ধি করে।

প্রশ্ন: যদি SPDSI14 পরিবেশের ভোল্টেজ ৫৫ ভোল্টে দোলাচল হলে এটি পুড়ে যাবে?
উত্তর: না। সাধারণত এটি প্রায় ৪০–৬০ ভোল্ট ডিসি ভোল্টেজ রেঞ্জ সহ্য করতে পারে, কিন্তু উচ্চতর ভোল্টেজে দীর্ঘ সময় ধরে রাখা এর সেবা জীবন সংক্ষিপ্ত করতে পারে।

প্যানেলের উপরে ১–১৬ সংখ্যাগুলি SPDSI14 কী নির্দেশ করে?
উত্তর: এগুলি ১৬টি ইনপুট চ্যানেলের অবস্থা নির্দেশ করে। একটি জ্বলন্ত নির্দেশক বোঝায় যে সংশ্লিষ্ট চ্যানেলটি একটি সংকেত গ্রহণ করছে (বন্ধ অবস্থা)।

প্রশ্ন: আমি কীভাবে SPDSI14 ?
ঠিক ত্রুটির সময়সূচী পেতে পারি? উত্তর: মনিটরিং স্টেশন থেকে ঐতিহাসিক রেকর্ডগুলি পুনরুদ্ধার করতে সিস্টেমের SOE (ঘটনার ক্রম) ফাংশন ব্লকটি ব্যবহার করুন, যা মিলিসেকেন্ড নির্ভুলতার সাথে সময়সূচী প্রদান করতে পারে।
