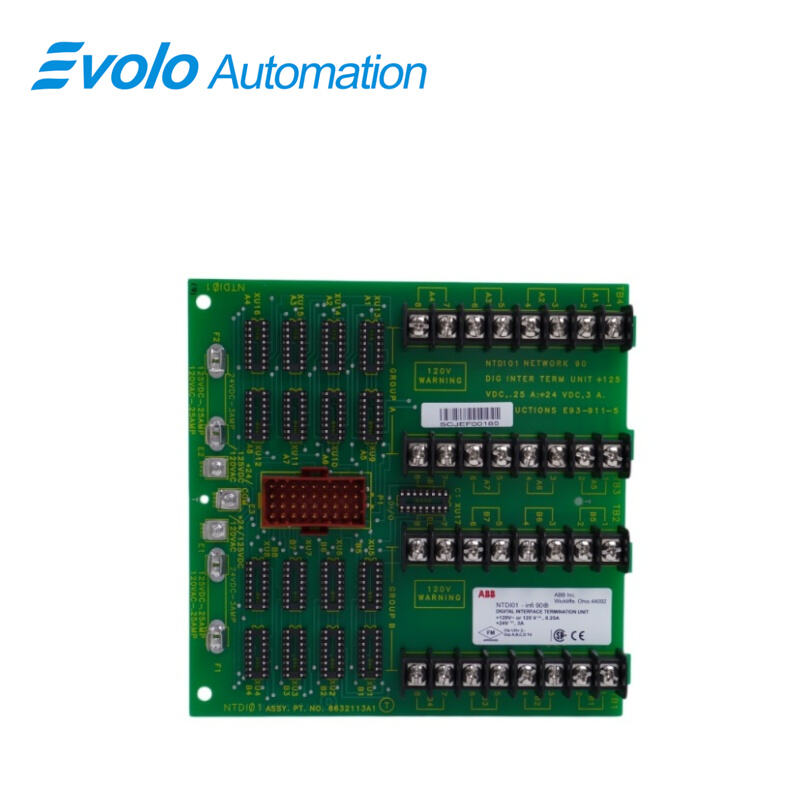

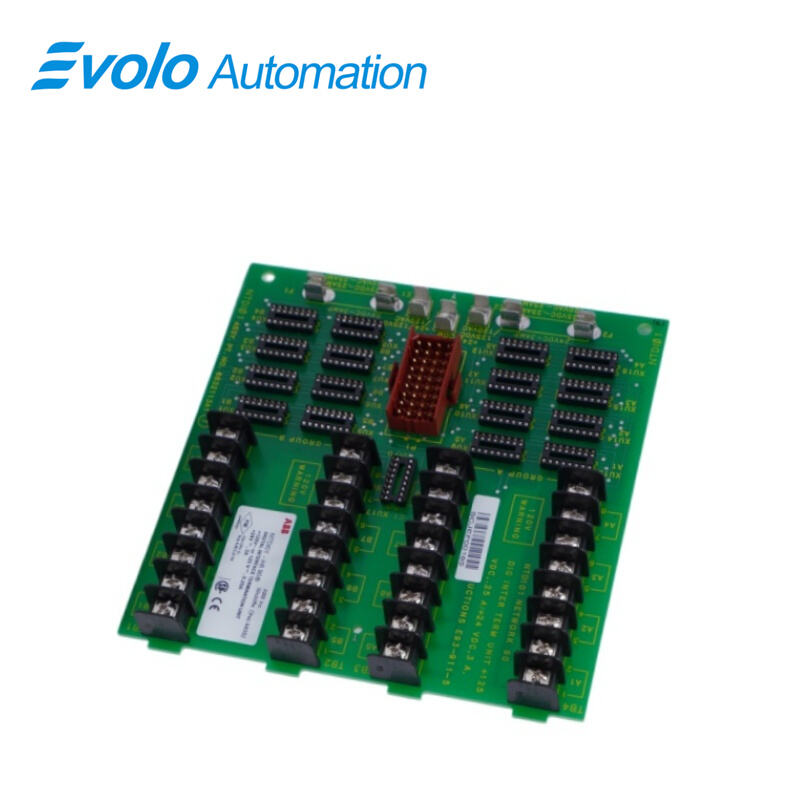

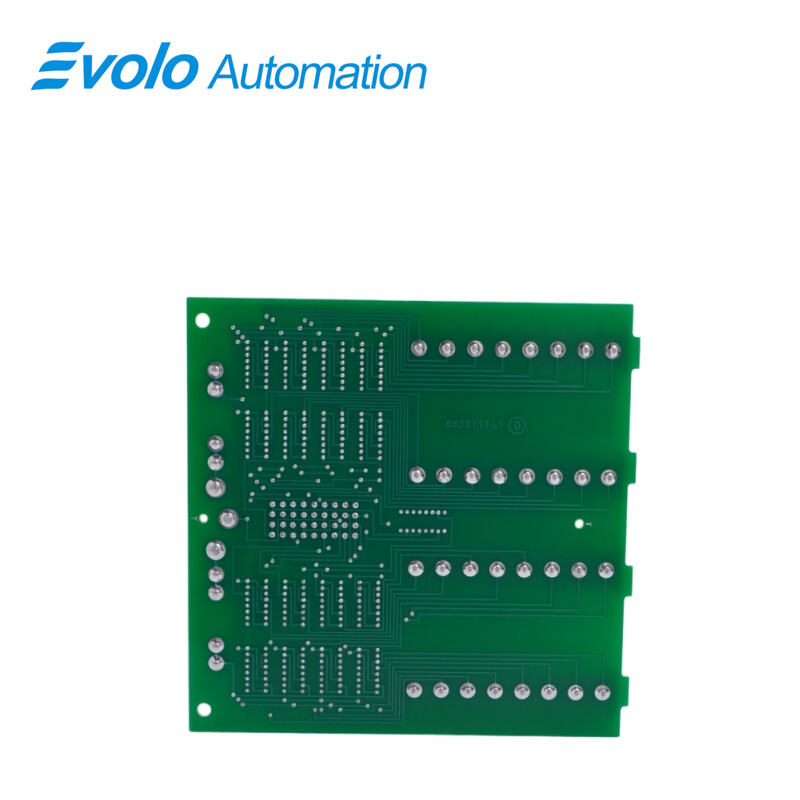

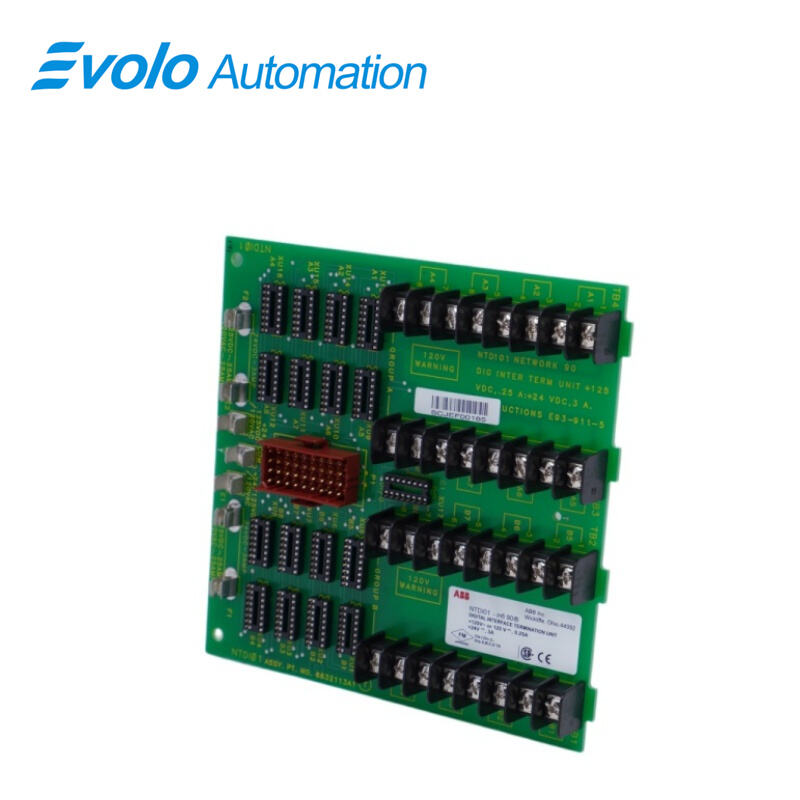

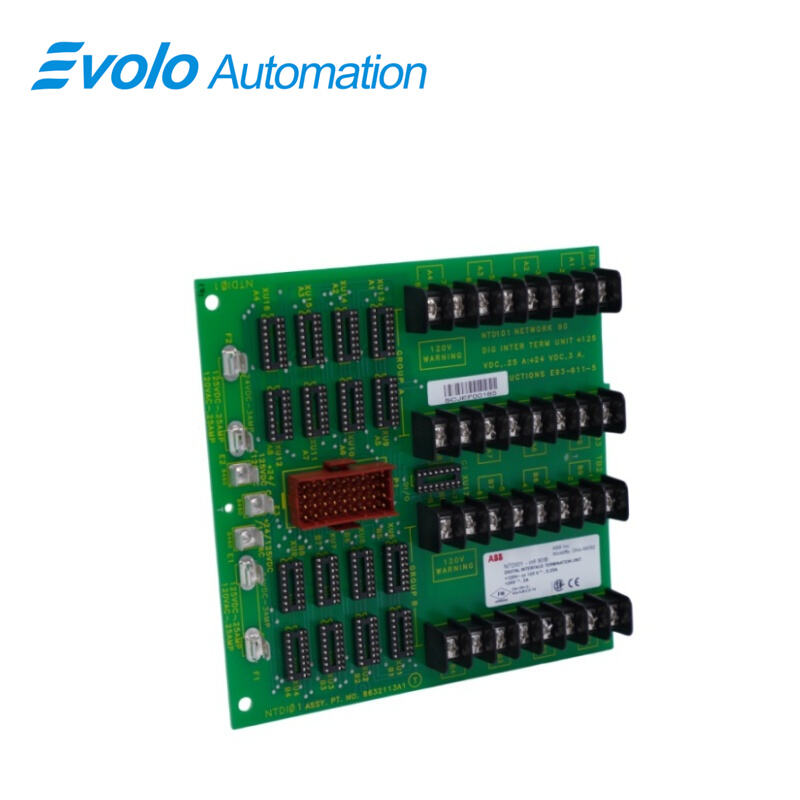

Unité de terminaison numérique I/O Bailey NTDI01

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	NTDI01
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Description

L’unité de terminaison numérique NTDl01 est un dispositif Harmony rack E/S faisant partie du système de gestion et de contrôle d’entreprise Symphony. Elle assure une voie de signal entre 16 signaux E/S et les modules E/S suivants :

Module de sortie analogique (ASO11)

Modules d’entrée numérique (DSI12, DSI13, DSI14 et DSI15)

Module d’entrée impulsionnelle (DSM04)

Modules de sortie numérique (DSO14 et DSO15)

Module compteur de fréquence (FCS01)

Module servo-hydraulique (HSS03/HSS05)

Applications

Centrales thermiques : surveillance de l’état de démarrage/arrêt des pompes, des interrupteurs de fin de course des vannes et des retours des disjoncteurs.

Grandes usines chimiques : Acquisition de signaux provenant d’interrupteurs de pression, d’interrupteurs de niveau et de boutons d’arrêt d’urgence (ESD).

Usines métallurgiques sidérurgiques : Entrée de signaux logiques de verrouillage pour les systèmes de hauts fourneaux et de convertisseurs.

Papeteries et stations d’épuration : Rétroaction à distance de l’état des équipements dans les systèmes de commande distribuée (DCS).

Manipulation spéciale

Suivez ces étapes lors de la manipulation de circuits électroniques :

1. Utilisez un sac de protection contre les décharges électrostatiques : Conservez un ensemble dans son sac de protection contre les décharges électrostatiques jusqu’au moment de son installation dans le système. Conservez le sac pour une utilisation ultérieure.

2. Mettez à la terre les sacs avant de les ouvrir : Avant d’ouvrir un sac contenant un ensemble comportant des dispositifs sensibles aux décharges électrostatiques, touchez-le au boîtier de l’équipement ou à la terre afin d’égaliser les charges.

3. Évitez de toucher les circuits : Manipulez les ensembles par leurs bords ; évitez de toucher les circuits.

4. Évitez les connexions partielles des semi-conducteurs : Vérifiez que tous les dispositifs connectés au module sont correctement mis à la terre avant de les utiliser.

5. Mettez à la terre les équipements de test

6. Utilisez un aspirateur de service sur site antistatique : éliminez la poussière des ensembles si nécessaire.

7. Portez un bracelet antistatique relié à la terre : utilisez le kit antistatique sur site A8B Automation (référence 1948385A1, comprenant deux bracelets antistatiques, un câble de mise à la terre, une pince crocodile et une surface de travail dissipative d’électricité statique) lors de la manipulation des modules. Ce kit relie le technicien et la surface de travail dissipative d’électricité statique au même point de mise à la terre afin d’éviter tout dommage aux circuits causé par une décharge électrostatique. Branchez le bracelet antistatique sur la prise de mise à la terre appropriée de l’alimentation électrique ou sur une partie non peinte de l’enceinte à l’aide de la pince crocodile. Le bracelet antistatique doit être raccordé efficacement au système de prise de terre via la terre de sécurité CA.

8. N’utilisez pas de crayon à papier pour positionner les commutateurs : afin d’éviter toute contamination des contacts des commutateurs, susceptible de provoquer un dysfonctionnement inutile de la carte de circuit imprimé, ne vous servez pas d’un crayon à papier pour positionner un commutateur.

Installation terminée

L’unité de terminaison est prête à fonctionner lorsque :

Les fusibles sont installés.

Les shunts de mesure sont installés.

L’unité de raccordement est installée sur le tableau de raccordement sur site.

Les câbles sont connectés.

Le câblage d’alimentation est connecté et raccordé à l’unité de raccordement.

Le câblage des borniers est connecté à l’unité de raccordement et à l’appareil sur site.

Le capot de sécurité est installé.

Manipulation spéciale

Suivez ces étapes lors de la manipulation de circuits électroniques :

1. Utilisez un sac de protection contre les décharges électrostatiques : Conservez un ensemble dans son sac de protection contre les décharges électrostatiques jusqu’au moment de son installation dans le système. Conservez le sac pour une utilisation ultérieure.

2. Mettez à la terre les sacs avant de les ouvrir : Avant d’ouvrir un sac contenant un ensemble comportant des dispositifs sensibles aux décharges électrostatiques, touchez-le au boîtier de l’équipement ou à la terre afin d’égaliser les charges.

3. Évitez de toucher les circuits : Manipulez les ensembles par leurs bords ; évitez de toucher les circuits.

4. Évitez les connexions partielles des semi-conducteurs : Vérifiez que tous les dispositifs connectés au module sont correctement mis à la terre avant de les utiliser.

5. Mettez à la terre les équipements de test

6. Utilisez un aspirateur de service sur site antistatique : éliminez la poussière des ensembles si nécessaire.

7. Portez un bracelet antistatique relié à la terre : utilisez le kit antistatique sur site A8B Automation (référence 1948385A1, comprenant deux bracelets antistatiques, un câble de mise à la terre, une pince crocodile et une surface de travail dissipative d’électricité statique) lors de la manipulation des modules. Ce kit relie le technicien et la surface de travail dissipative d’électricité statique au même point de mise à la terre afin d’éviter tout dommage aux circuits causé par une décharge électrostatique. Branchez le bracelet antistatique sur la prise de mise à la terre appropriée de l’alimentation électrique ou sur une partie non peinte de l’enceinte à l’aide de la pince crocodile. Le bracelet antistatique doit être raccordé efficacement au système de prise de terre via la terre de sécurité CA.

8. N’utilisez pas de crayon à papier pour positionner les commutateurs : afin d’éviter toute contamination des contacts des commutateurs, susceptible de provoquer un dysfonctionnement inutile de la carte de circuit imprimé, ne vous servez pas d’un crayon à papier pour positionner un commutateur.

FAQ

Q1 : Avec quels modules E/S le NTDI01 est-il principalement utilisé ?
R : Il est le plus couramment utilisé avec les modules d’entrées discrètes IMDSI13 ou IMDSI14.

Q2 : Pourquoi le système indique-t-il un état ouvert même si l’interrupteur sur site est fermé, en ce qui concerne le NTDI01 ?
R : Veuillez vérifier si le fusible du canal sur le NTDI01 est intact et si les bornes de raccordement sont oxydées, ce qui pourrait provoquer un mauvais contact.

Q3 : Le NTDI01 dispose-t-il d’une fonctionnalité d’isolation ?
R : L’unité terminale elle-même assure le câblage physique ; l’isolation optique réelle est généralement intégrée dans les modules E/S connectés à l’arrière.

Q4 : La remplacer le NTDI01 nécessite-t-elle l’arrêt du système ?
R : Les unités terminales de signal prennent généralement en charge le remplacement à chaud sans intervention sur l’alimentation électrique, mais vous devez vous assurer qu’aucune alarme intempestive ni aucun verrouillage ne sont déclenchés.

Q5 : Le NTDI01 prend-il en charge les entrées de signal CA ?
R : Cela dépend de la configuration des modules arrière. Lorsqu’il est utilisé avec un module d’entrée CA spécifique, le NTDI01 peut traiter des signaux CA, mais la tension nominale de son fusible et de son varistance doit être vérifiée.
