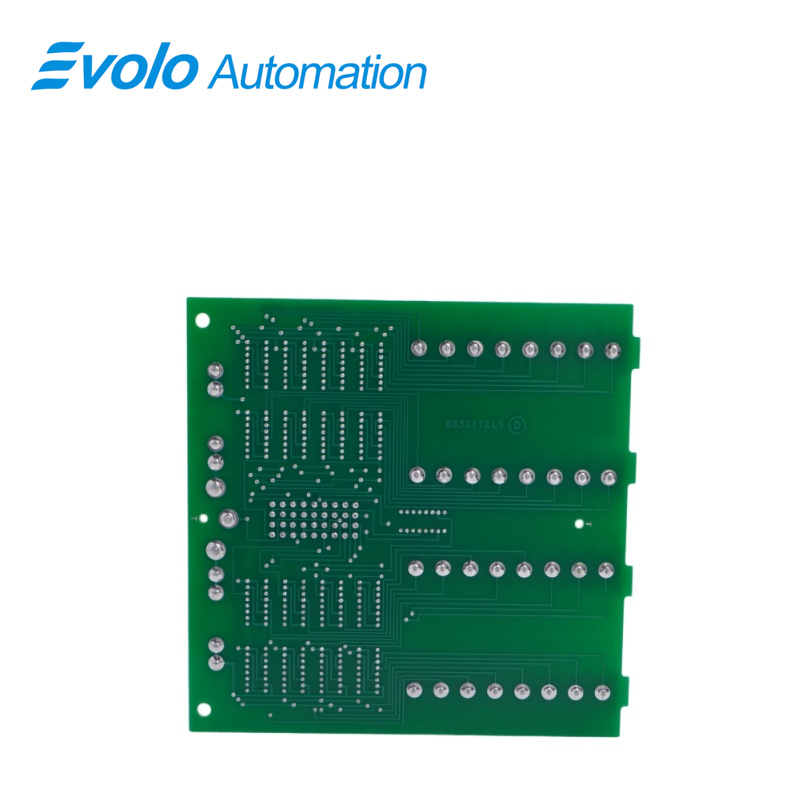

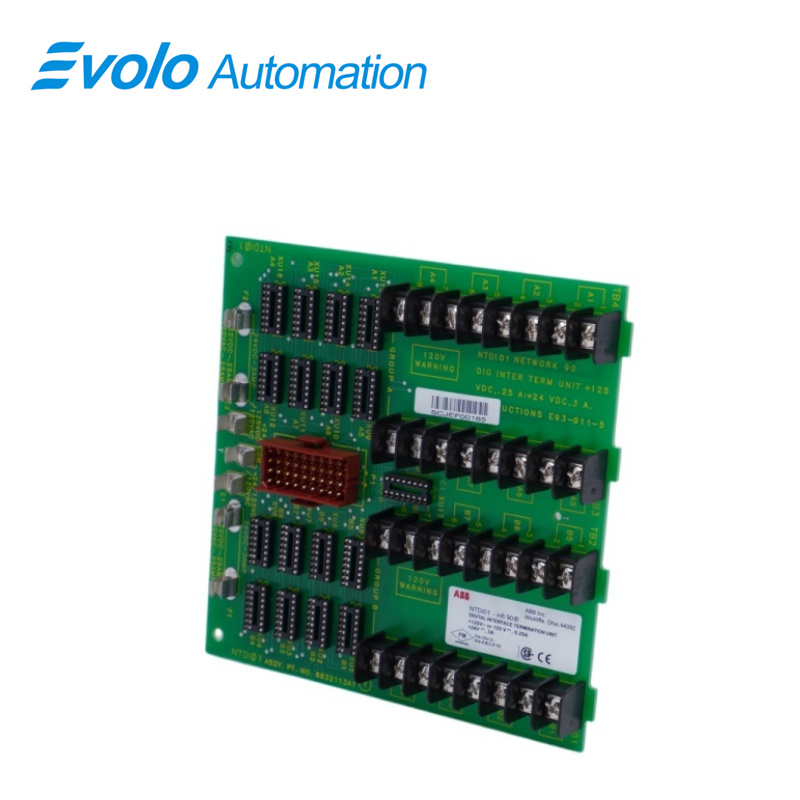

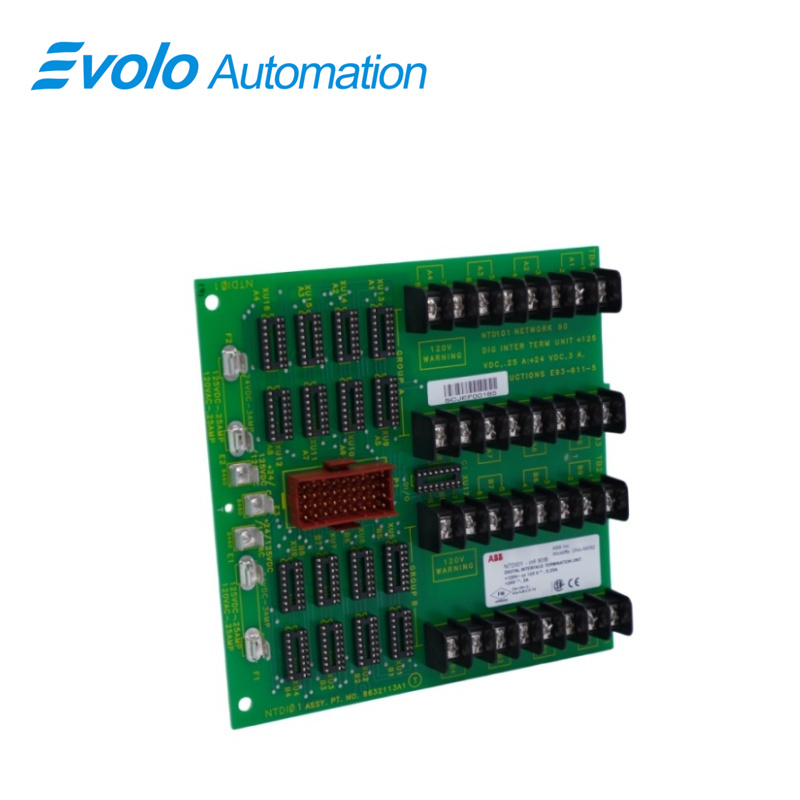

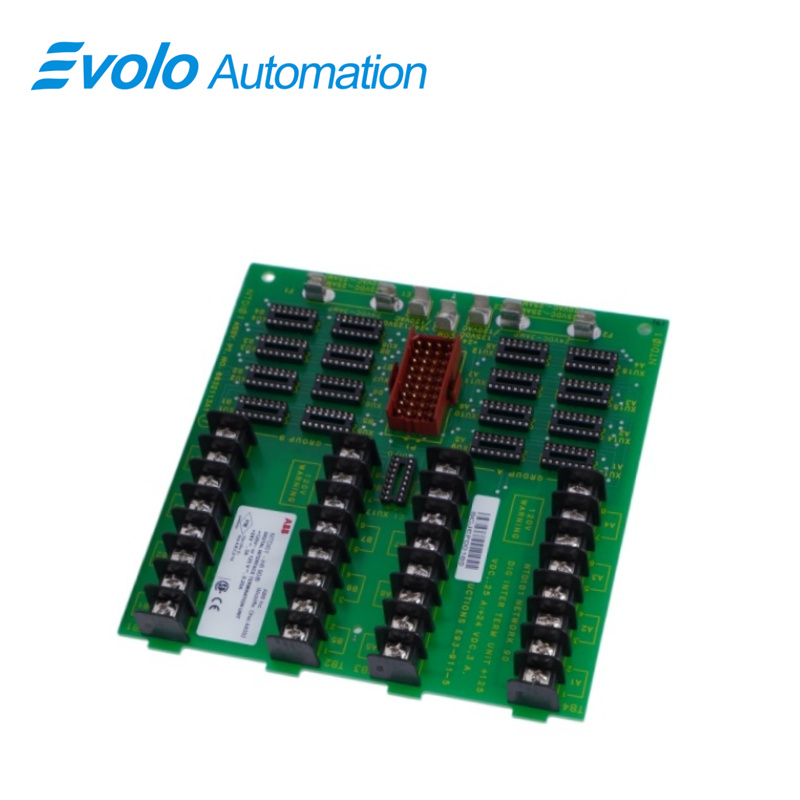

NTDI01 বেইলি ডিজিটাল আই/ও টার্মিনেশন ইউনিট

সারসংক্ষেপ

উৎপত্তি স্থান:	সুইডেন
ব্র্যান্ড নাম:	এবিবি
মডেল নম্বর:	NTDI01
প্যাকেজিংয়ের বিবরণ:	মূল, নতুন, কারখানা সিলযুক্ত
বিতরণের সময়:	৫-৭ দিন
পেমেন্ট শর্তাবলী:	T⁄T
সরবরাহ ক্ষমতা:	স্টকে

বিবরণ

বিবরণ

NTDl01 ডিজিটাল I/O টার্মিনেশন ইউনিট হলো হারমোনি র‍্যাক I/O ডিভাইস, যা সিম্ফনি এন্টারপ্রাইজ ম্যানেজমেন্ট ও কন্ট্রোল সিস্টেমের অংশ। এটি ১৬টি I/O সিগন্যাল এবং নিম্নলিখিত I/O মডিউলগুলির মধ্যে সিগন্যাল পথ প্রদান করে:

অ্যানালগ আউটপুট মডিউল (ASO11)

ডিজিটাল ইনপুট মডিউল (DSI12, DSI13, DSI14 এবং DSI15)

পালস ইনপুট মডিউল (DSM04)

ডিজিটাল আউটপুট মডিউল (DSO14 এবং DSO15)

ফ্রিকোয়েন্সি কাউন্টার মডিউল (FCS01)

হাইড্রোলিক সার্ভো মডিউল (HSS03/HSS05)

প্রয়োগ

তাপ বিদ্যুৎ কেন্দ্র: পাম্পের চালু/বন্ধ অবস্থা, ভাল্ভের সীমা সুইচ এবং সার্কিট ব্রেকারের ফিডব্যাক নজর রাখুন।

বৃহৎ রাসায়নিক কারখানা: চাপ সুইচ, স্তর সুইচ এবং জরুরি বন্ধ বোতাম (ESD) থেকে সংকেত গ্রহণ করুন।

লোহা ও ইস্পাত ধাতুবিদ্যা কারখানা: ব্লাস্ট ফার্নেস এবং কনভার্টার সিস্টেমের জন্য ইনপুট ইন্টারলকিং লজিক সংকেত।

কাগজ কল এবং জল পরিশোধন কেন্দ্র: বিতরণকৃত নিয়ন্ত্রণ সিস্টেম (DCS)-এ দূরবর্তী সরঞ্জামের অবস্থার ফিডব্যাক।

বিশেষ হ্যান্ডলিং

ইলেকট্রনিক সার্কিট পরিচালনা করার সময় এই ধাপগুলি অনুসরণ করুন:

১. স্ট্যাটিক শিল্ডিং ব্যাগ ব্যবহার করুন: একটি অ্যাসেম্বলি সিস্টেমে ইনস্টল করার আগ পর্যন্ত তাকে তার স্ট্যাটিক শিল্ডিং ব্যাগে রাখুন। ভবিষ্যতে ব্যবহারের জন্য ব্যাগটি সংরক্ষণ করুন।

২. ব্যাগ খোলার আগে গ্রাউন্ড করুন: স্ট্যাটিক-সংবেদনশীল ডিভাইস সমন্বিত একটি অ্যাসেম্বলি ধারণকারী ব্যাগ খোলার আগে, চার্জগুলি সমান করার জন্য এটিকে সরঞ্জামের হাউজিং বা গ্রাউন্ডের সঙ্গে স্পর্শ করুন।

৩. সার্কিট স্পর্শ না করা: অ্যাসেম্বলিগুলি কেবল তাদের প্রান্ত ধরে হাতল করুন; সার্কিটের অংশগুলি স্পর্শ করবেন না।

৪. অর্ধপরিবাহীগুলির আংশিক সংযোগ এড়ান: মডিউলের সাথে সংযুক্ত সমস্ত ডিভাইস ব্যবহারের আগে সঠিকভাবে গ্রাউন্ড করা হয়েছে কিনা তা নিশ্চিত করুন।

৫. গ্রাউন্ড টেস্ট সরঞ্জাম

৬. এন্টিস্ট্যাটিক ফিল্ড সার্ভিস ভ্যাকুয়াম ব্যবহার করুন: প্রয়োজন হলে অ্যাসেম্বলিগুলি থেকে ধূলিকণা অপসারণ করুন।

৭. গ্রাউন্ডেড ওয়্রিস্ট স্ট্র্যাপ ব্যবহার করুন: মডিউলগুলির সাথে কাজ করার সময় A8B অটোমেশন ফিল্ড স্ট্যাটিক কিট (অংশ নম্বর ১৯৪৮৩৮৫A১, যার মধ্যে দুটি ওয়্রিস্ট স্ট্র্যাপ, গ্রাউন্ড কর্ড অ্যাসেম্বলি, অ্যালিগেটর ক্লিপ এবং স্ট্যাটিক ডিসিপেটিভ ওয়ার্ক সারফেস রয়েছে) ব্যবহার করুন। এই কিটটি টেকনিশিয়ান এবং স্ট্যাটিক ডিসিপেটিভ ওয়ার্ক সারফেসকে একই গ্রাউন্ড পয়েন্টে গ্রাউন্ড করে, যাতে ইলেকট্রোস্ট্যাটিক ডিসচার্জের কারণে সার্কিট্রির ক্ষতি রোধ করা যায়। ওয়্রিস্ট স্ট্র্যাপটি পাওয়ার সাপ্লাইয়ের উপযুক্ত গ্রাউন্ডিং প্লাগে বা অ্যালিগেটর ক্লিপ দিয়ে আবরণহীন এনক্লোজারের অংশে সংযুক্ত করুন। ওয়্রিস্ট স্ট্র্যাপটি অবশ্যই এসি সেফটি গ্রাউন্ডের মাধ্যমে পৃথিবীর গ্রাউন্ডিং ইলেকট্রোড সিস্টেমের সাথে কার্যকরভাবে সংযুক্ত থাকতে হবে।

৮. সুইচ সেট করতে লেড পেন্সিল ব্যবহার করবেন না: সুইচ কন্টাক্টের দূষণ এড়াতে, যা অপ্রয়োজনীয় সার্কিট বোর্ড ত্রুটির কারণ হতে পারে, সুইচ সেট করতে লেড পেন্সিল ব্যবহার করবেন না।

ইনস্টলেশন সম্পন্ন

টার্মিনেশন ইউনিটটি তখন কাজ করার জন্য প্রস্তুত হয় যখন:

ফিউজগুলি স্থাপন করা হয়েছে।

ডিপশান্টগুলি স্থাপন করা হয়েছে।

টার্মিনেশন ইউনিটটি ফিল্ড টার্মিনেশন প্যানেলে স্থাপন করা হয়েছে।

কেবলগুলি সংযুক্ত করা হয়েছে।

পাওয়ার ওয়্যারিং টার্মিনেশন ইউনিটের সাথে সংযুক্ত করা হয়েছে এবং প্রয়োগ করা হয়েছে।

টার্মিনাল ব্লক ওয়্যারিং টার্মিনেশন ইউনিট এবং ফিল্ড ডিভাইসের সাথে সংযুক্ত করা হয়েছে।

নিরাপত্তা শিল্ডটি স্থাপন করা হয়েছে।

বিশেষ হ্যান্ডলিং

ইলেকট্রনিক সার্কিট পরিচালনা করার সময় এই ধাপগুলি অনুসরণ করুন:

১. স্ট্যাটিক শিল্ডিং ব্যাগ ব্যবহার করুন: একটি অ্যাসেম্বলি সিস্টেমে ইনস্টল করার আগ পর্যন্ত তাকে তার স্ট্যাটিক শিল্ডিং ব্যাগে রাখুন। ভবিষ্যতে ব্যবহারের জন্য ব্যাগটি সংরক্ষণ করুন।

২. ব্যাগ খোলার আগে গ্রাউন্ড করুন: স্ট্যাটিক-সংবেদনশীল ডিভাইস সমন্বিত একটি অ্যাসেম্বলি ধারণকারী ব্যাগ খোলার আগে, চার্জগুলি সমান করার জন্য এটিকে সরঞ্জামের হাউজিং বা গ্রাউন্ডের সঙ্গে স্পর্শ করুন।

৩. সার্কিট স্পর্শ না করা: অ্যাসেম্বলিগুলি কেবল তাদের প্রান্ত ধরে হাতল করুন; সার্কিটের অংশগুলি স্পর্শ করবেন না।

৪. অর্ধপরিবাহীগুলির আংশিক সংযোগ এড়ান: মডিউলের সাথে সংযুক্ত সমস্ত ডিভাইস ব্যবহারের আগে সঠিকভাবে গ্রাউন্ড করা হয়েছে কিনা তা নিশ্চিত করুন।

৫. গ্রাউন্ড টেস্ট সরঞ্জাম

৬. এন্টিস্ট্যাটিক ফিল্ড সার্ভিস ভ্যাকুয়াম ব্যবহার করুন: প্রয়োজন হলে অ্যাসেম্বলিগুলি থেকে ধূলিকণা অপসারণ করুন।

৭. গ্রাউন্ডেড ওয়্রিস্ট স্ট্র্যাপ ব্যবহার করুন: মডিউলগুলির সাথে কাজ করার সময় A8B অটোমেশন ফিল্ড স্ট্যাটিক কিট (অংশ নম্বর ১৯৪৮৩৮৫A১, যার মধ্যে দুটি ওয়্রিস্ট স্ট্র্যাপ, গ্রাউন্ড কর্ড অ্যাসেম্বলি, অ্যালিগেটর ক্লিপ এবং স্ট্যাটিক ডিসিপেটিভ ওয়ার্ক সারফেস রয়েছে) ব্যবহার করুন। এই কিটটি টেকনিশিয়ান এবং স্ট্যাটিক ডিসিপেটিভ ওয়ার্ক সারফেসকে একই গ্রাউন্ড পয়েন্টে গ্রাউন্ড করে, যাতে ইলেকট্রোস্ট্যাটিক ডিসচার্জের কারণে সার্কিট্রির ক্ষতি রোধ করা যায়। ওয়্রিস্ট স্ট্র্যাপটি পাওয়ার সাপ্লাইয়ের উপযুক্ত গ্রাউন্ডিং প্লাগে বা অ্যালিগেটর ক্লিপ দিয়ে আবরণহীন এনক্লোজারের অংশে সংযুক্ত করুন। ওয়্রিস্ট স্ট্র্যাপটি অবশ্যই এসি সেফটি গ্রাউন্ডের মাধ্যমে পৃথিবীর গ্রাউন্ডিং ইলেকট্রোড সিস্টেমের সাথে কার্যকরভাবে সংযুক্ত থাকতে হবে।

৮. সুইচ সেট করতে লেড পেন্সিল ব্যবহার করবেন না: সুইচ কন্টাক্টের দূষণ এড়াতে, যা অপ্রয়োজনীয় সার্কিট বোর্ড ত্রুটির কারণ হতে পারে, সুইচ সেট করতে লেড পেন্সিল ব্যবহার করবেন না।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন ১: NTDI01 মূলত কোন কোন I/O মডিউলের সাথে ব্যবহৃত হয়?
উত্তর: এটি সাধারণত IMDSI13 বা IMDSI14 ডিসক্রিট ইনপুট মডিউলগুলির সাথে ব্যবহৃত হয়।

প্রশ্ন ২: কেন ফিল্ড সুইচটি NTDI01-এর ক্ষেত্রে বন্ধ থাকা সত্ত্বেও সিস্টেমটি খোলা দেখায়?
উত্তর: অনুগ্রহ করে NTDI01-এর চ্যানেল ফিউজটি অক্ষত আছে কিনা এবং ওয়্যারিং টার্মিনালগুলি জারা হয়েছে কিনা—যার ফলে দুর্বল যোগাযোগ ঘটছে—তা পরীক্ষা করুন।

প্রশ্ন ৩: NTDI01-এর আইসোলেশন ফাংশনালিটি আছে কি?
উত্তর: টার্মিনাল ইউনিটটি নিজেই শারীরিক ওয়্যারিং প্রদান করে; প্রকৃত অপটো-আইসোলেশন সাধারণত পিছনের প্রান্তে সংযুক্ত I/O মডিউলগুলিতে একীভূত থাকে।

প্রশ্ন ৪: NTDI01 প্রতিস্থাপন করতে কি সিস্টেম বন্ধ করা আবশ্যক?
উত্তর: সিগন্যাল টার্মিনাল ইউনিটগুলি সাধারণত পাওয়ার সাপ্লাই স্পর্শ না করেই হট-সোয়াপ প্রতিস্থাপনকে সমর্থন করে, কিন্তু আপনাকে নিশ্চিত করতে হবে যে ভুল অ্যালার্ম বা ইন্টারলকগুলি ট্রিগার হচ্ছে না।

প্রশ্ন ৫: NTDI01 এসি সিগন্যাল ইনপুট সমর্থন করে কি?
উত্তর: এটি পিছনের প্রান্তের মডিউলগুলির কনফিগারেশনের উপর নির্ভর করে। একটি নির্দিষ্ট এসি ইনপুট মডিউলের সাথে ব্যবহার করা হলে NTDI01 এসি সিগন্যাল পরিচালনা করতে পারে, কিন্তু এর ফিউজ এবং ভ্যারিস্টরের ভোল্টেজ রেটিং নিশ্চিত করা আবশ্যক।
