Unité de terminaison d'entrée analogique NTAI05 Bailey Infi 90

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	NTAI05
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Description

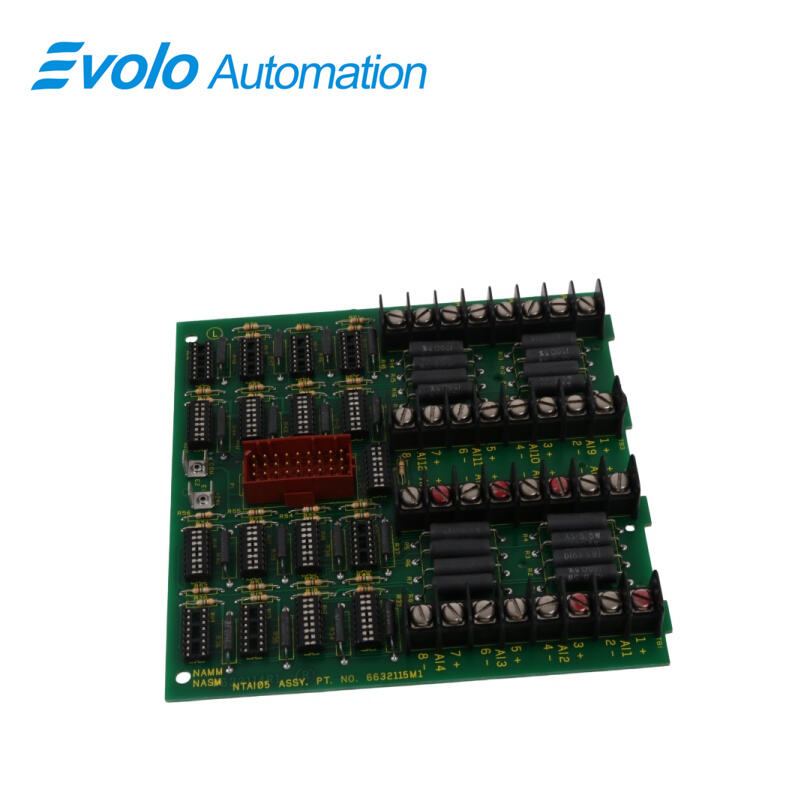

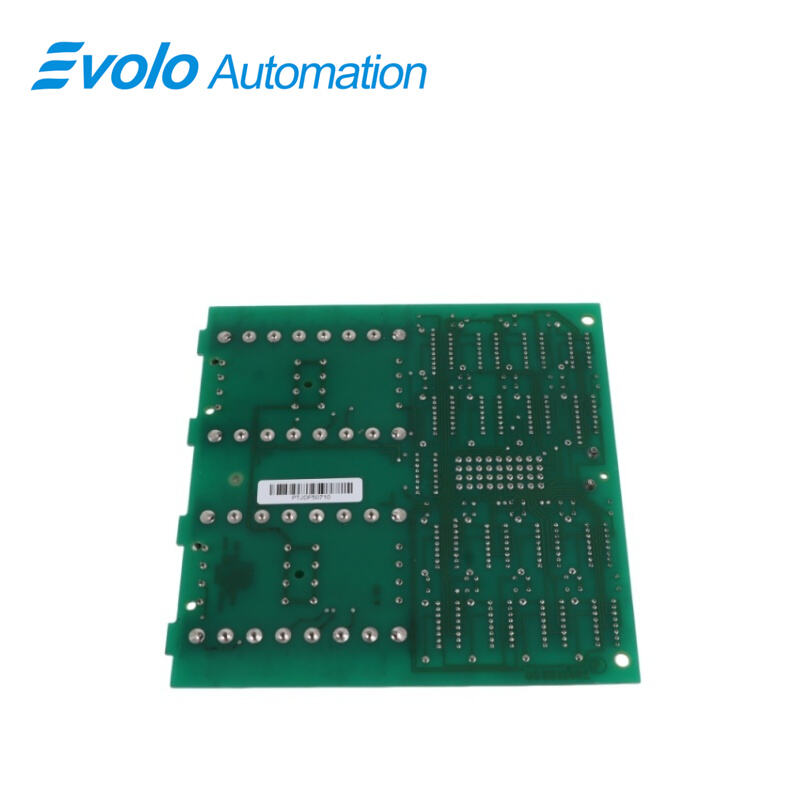

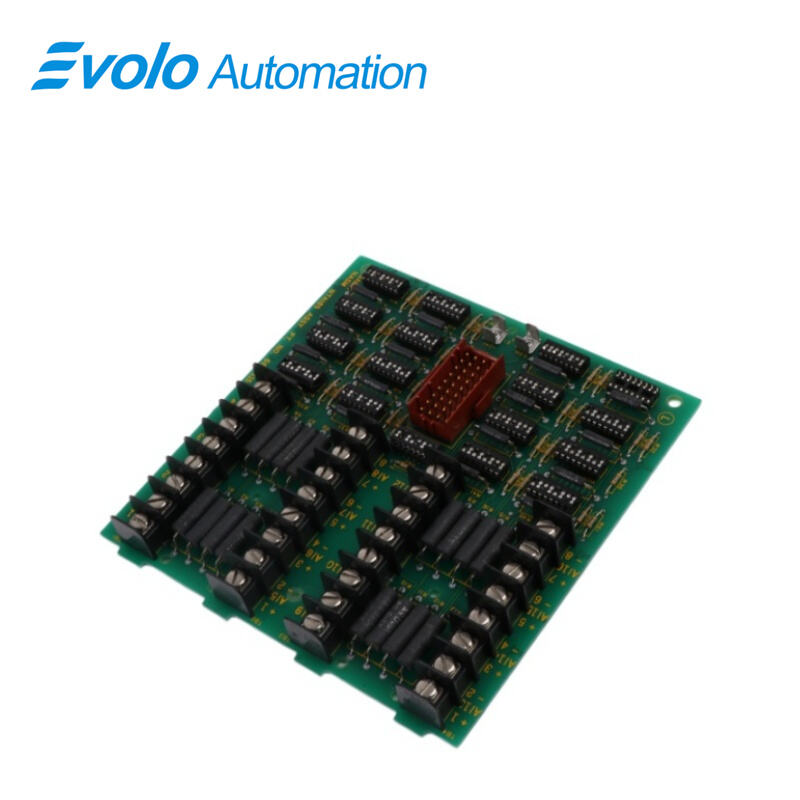

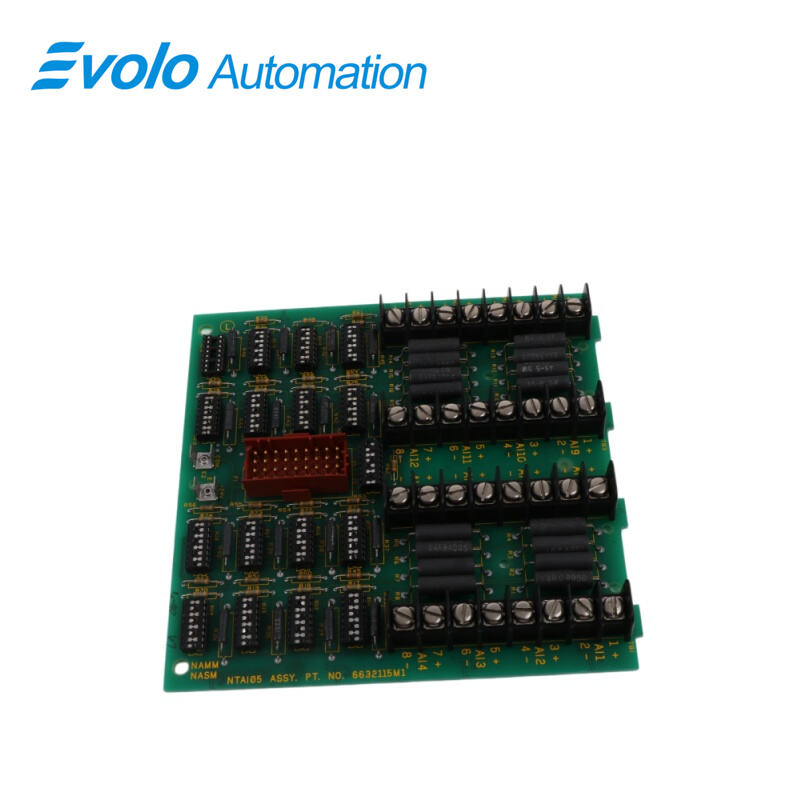

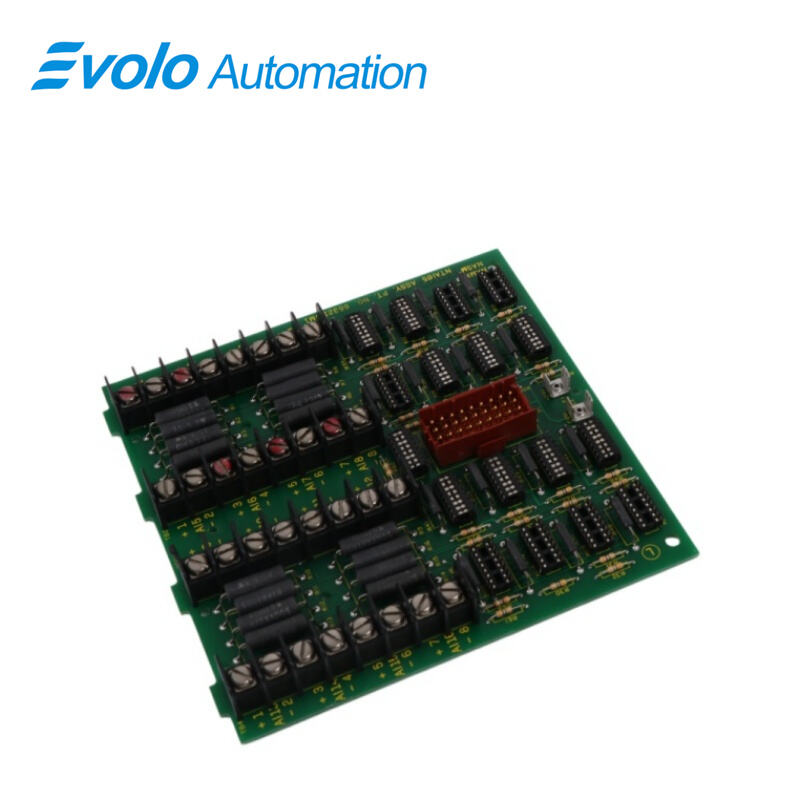

L'unité de terminaison d'entrée analogique NTAI05 accepte 15 ou 16 voies de signaux analogiques, selon le type de module esclave. Elle relie un module esclave aux équipements de terrain et aux transmetteurs intelligents Bailey Controls. Les signaux transitent par les modules esclaves vers les processeurs de processus multifonctions INFI 90 IMMFP01, IMMFP02 et IMMFP03, les modules maîtres analogiques IMAMM03 ou les contrôleurs multifonctions NMFC03, NMFC04 et NMFC05. L'unité NTAI05 est une carte de circuit imprimé unique qui se monte sur un panneau de terminaison de terrain NFTP01. L'unité de terminaison (TU) comporte un connecteur de câble pour les signaux. Le connecteur P1 achemine les entrées vers le module esclave via le câble. Les borniers destinés au raccordement des câbles de terrain sont situés sur l'unité de terminaison. Les ponts dip sur l'unité NTAI05 permettent de définir le type d'entrée. Reportez-vous à l'annexe pour connaître les positions des commutateurs correspondant au module esclave utilisé. Assurez-vous de vérifier la position des commutateurs avant d'insérer le module dans l'unité de montage de modules (MMU).

Applications

Centrales électriques : surveiller le débit d’eau d’alimentation de la chaudière, la pression de l’huile lubrifiante de la turbine et la température du groupe électrogène.

Installations pétrochimiques : surveiller la pression du réacteur, les niveaux des réservoirs de stockage et les signaux des transmetteurs de débit des canalisations.

Usines de papier et de pâte à papier : utilisées pour les raccordements des capteurs de débit et de concentration dans les systèmes de traitement de la pâte.

Grandes stations d’épuration d’eau : surveiller la pression aux stations de pompage d’entrée et de sortie, la valeur de pH et les données de débit.

Caractéristiques

Un câble standard câblé en usine relie l’unité de raccordement au module esclave.

Des borniers embarqués acceptent les câblages champ et E/S.

Les entrées analogiques sont acheminées entre les appareils champ et les modules E/S.

L’unité de raccordement ne comporte aucune pièce réparable.

Les entrées peuvent être alimentées soit par le système, soit depuis l’extérieur.

L'unité NTAI05 gère jusqu'à 15 entrées analogiques pour les modules IMASI02 et IMFBS01, ou 16 entrées analogiques pour les modules IMASM01 (les entrées peuvent être différentielles ou simples). Les types de signaux d'entrée pouvant être traités par les divers modules esclaves et configurés à l'aide des cavaliers DIP sur l'unité NIAI05 sont énumérés ci-dessous.

• 4 à 20 milliampères CC, alimentés par le système ou par une source externe.

• -10 VCC à +10 VCC.

• 0 VCC à 10 VCC.

• 1 VCC à 5 VCC.

• 0 VCC à 5 VCC.

• 0 VCC à 1 VCC (uniquement pour les modules IMASI02/IMFBS01).

Manipulation spéciale

1. Utilisez des sacs antistatiques. Conservez les modules dans le sac antistatique jusqu'à ce qu'ils soient prêts à être utilisés dans le système. Conservez le sac pour une utilisation ultérieure.

2. Mettre à la terre les sacs avant ouverture. Avant d’ouvrir un sac contenant un ensemble comportant des dispositifs CMOS, toucher ce sac au boîtier de l’équipement ou à une prise de terre afin d’égaliser les charges électrostatiques.

3. Éviter de toucher les circuits. Manipuler les ensembles par leurs bords ; éviter de toucher les circuits.

4. Éviter la connexion partielle d’un dispositif CMOS. Vérifiez que tous les dispositifs connectés aux modules sont correctement mis à la terre avant de les utiliser.

5. Mettre à la terre les équipements de test.

6. Utiliser un aspirateur antistatique pour intervention sur site. Enlevez la poussière du module si nécessaire.

7. Portez un bracelet antistatique relié à la terre. Branchez le bracelet au connecteur de mise à la terre approprié situé sur le panneau d'entrée d'alimentation. Ce connecteur de mise à la terre du panneau d'entrée d'alimentation est raccordé au bus commun CC.

8. N’utilisez pas de crayon à papier pour régler les interrupteurs DIP. Afin d’éviter toute contamination des contacts des interrupteurs, susceptible de provoquer un dysfonctionnement de la carte de circuit imprimé, n’utilisez pas de crayon à papier pour régler un interrupteur DIP.

Replacement

1. Coupez l’alimentation du coffret INFI 90.

2. Retirez le module esclave associé du connecteur de câble.

3. Étiquetez puis retirez tous les câblages de terrain des borniers.

4. Identifiez et débranchez le câble relié à l’unité de terminaison.

5. Identifiez et débranchez les câbles d’alimentation et de masse des entrées/sorties système des bornes.

6. Retirez les deux vis n° 10 fixant l’unité de terminaison au panneau de terminaison de terrain.

7. Retirez les dipshunts de l’unité de terminaison défectueuse et placez-les dans les mêmes logements de la nouvelle unité de terminaison (ou coupez les dipshunts fournis avec l’unité de remplacement). Veillez à installer correctement les dipshunts afin qu’aucune broche ne soit pliée.

8. Insérez les languettes de la nouvelle carte de circuit imprimé dans les fentes appropriées des entretoises du panneau de terminaison de terrain, puis faites glisser la carte de circuit imprimé en position.

9. Fixez la carte de circuit de l’unité de terminaison au panneau de terminaison sur site à l’aide des deux vis n° 10.

10. Rebranchez tous les câblages sur site retirés à l’étape 3 et vérifiez les connexions.

11. Rebranchez les fils d’alimentation et de masse des E/S système retirés à l’étape 5 et vérifiez les connexions.

12. Rebranchez le câble retiré à l’étape 4 et vérifiez la connexion.

13. Alimentez l’alimentation électrique du coffret qui fournit l’énergie à l’unité de terminaison.

14. Mettez sous tension toutes les alimentations électriques externes fournissant l’alimentation des E/S.

15. Insérez le module esclave dans le bus arrière de l’unité de gestion maîtresse (MMU).

FAQ

Q : Le NTAI05 prend-il en charge l’alimentation des transmetteurs à 2 fils ?
R : Le NTAI05 est principalement chargé de la conversion des signaux. Les instruments à 2 fils nécessitent généralement une carte de distribution d’alimentation compatible (telle que la NAPA) ou une alimentation externe pour leur alimentation en 24 V.

Q : Si un canal tombe en panne, le NTAI05 affectera-t-il les 15 autres canaux ?
A : Généralement non. Les voies de l’NTAI05 sont conçues de manière relativement indépendante ; une défaillance physique au niveau du câblage d’une seule voie n’affecte pas les autres circuits.

Q : Quelle est la différence entre l’NTAI05 et l’NTAI06 ?
A : L’NTAI05 est utilisé pour des signaux de niveau élevé général (1-5 V / 4-20 mA), tandis que l’NTAI06 est généralement conçu pour des signaux de faible niveau, exprimés en microvolts, tels que ceux provenant de thermocouples (TC), et intègre une compensation de la jonction froide.

Q : Pourquoi le système DCS affiche-t-il « Entrée en circuit ouvert », alors que les instruments de terrain émettent bien des signaux vers l’NTAI05 ?
A : Veuillez vérifier si le câble de communication multicœur (NKTU) entre l’NTAI05 et le module E/S est correctement connecté, ou si la résistance d’échantillonnage de cette voie est défectueuse.

Q : Le remplacement de la carte de raccordement de l’NTAI05 nécessite-t-il une reprogrammation ?
A : Non. Il s’agit d’une carte d’interface purement matérielle. Après remplacement, il suffit de confirmer que le câblage est correct et que la carte détecte bien le signal.
