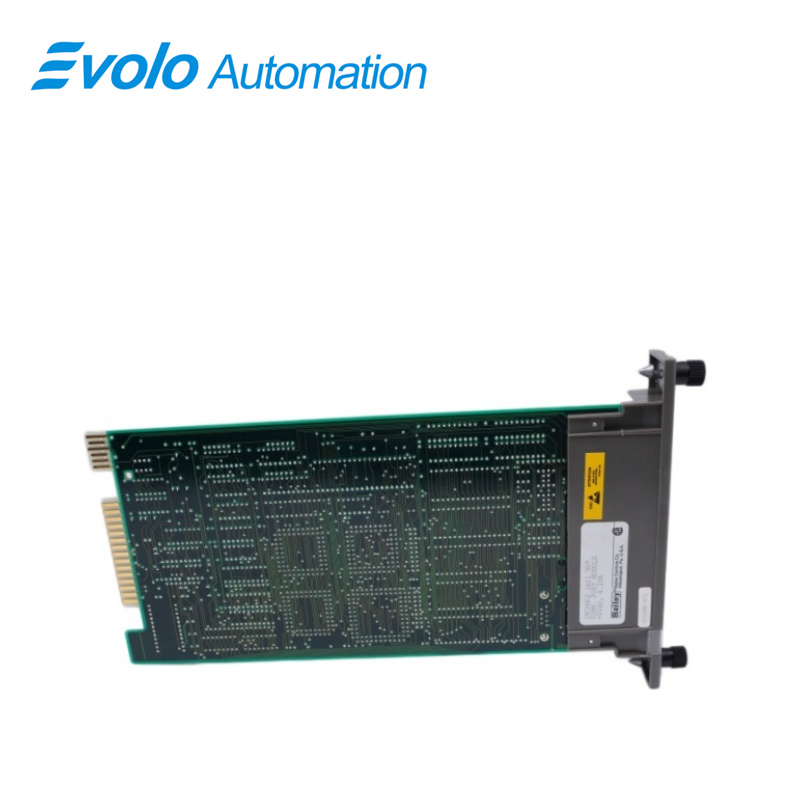

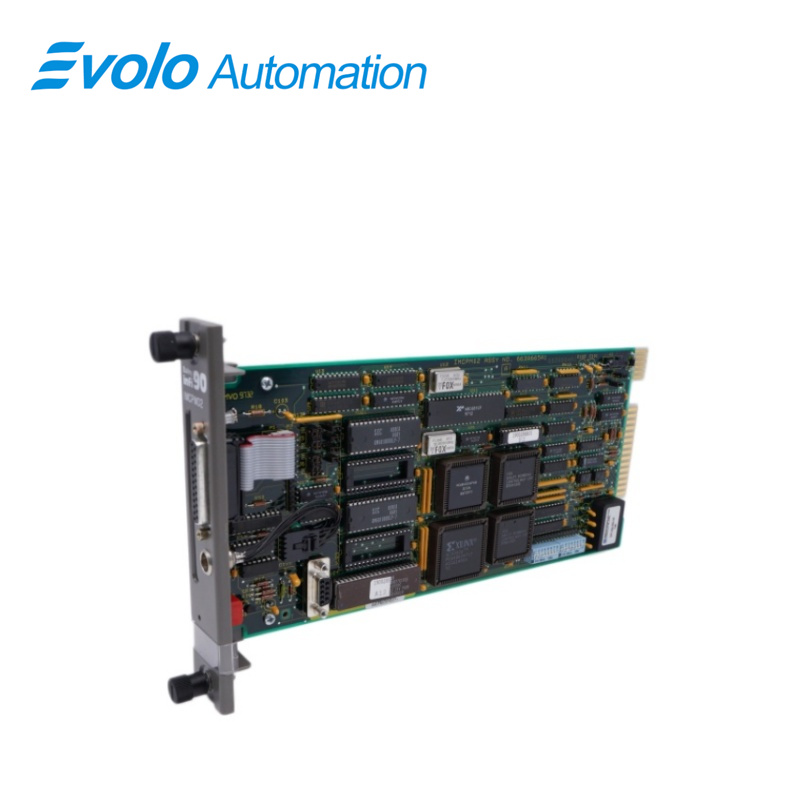

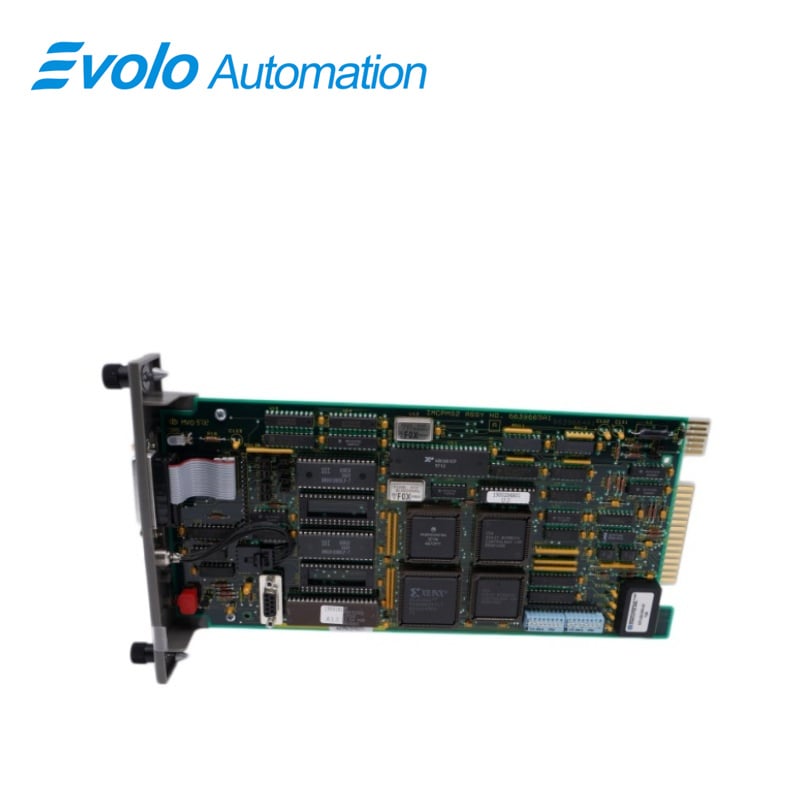

Module de port de communication IMCPM02

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	IMCPM02
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

Spécifications

Description

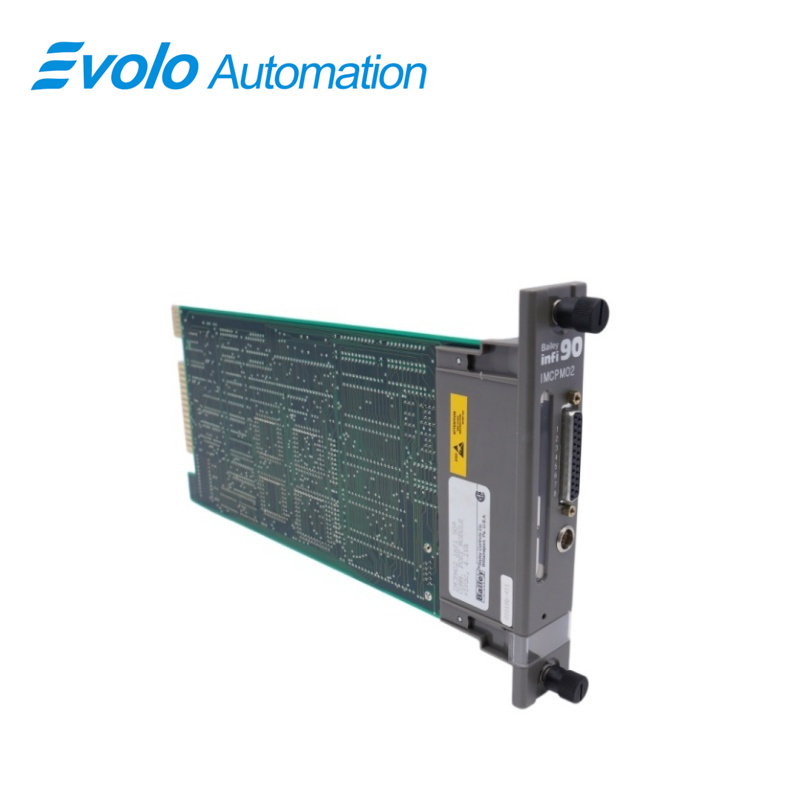

Le module IMCPM02 est un module d’interface INFI 90 à simple emplacement, basé sur un microprocesseur, qui permet une configuration, un réglage et des diagnostics locaux (au sein de l’unité de contrôle processus, PCU). Il assure l’interface entre le terminal CTT et la station EWS, d’une part, et le réseau Controlway, d’autre part, via des connecteurs frontaux. Le module IMCPM02 permet à l’utilisateur de configurer, de régler et de surveiller les modules maîtres ainsi que leurs blocs fonctionnels. Il peut communiquer avec les modules maîtres des PCU utilisant soit le bus de modules, soit le réseau Controlway. Le module IMCPM02 comporte une LED bicolore (rouge/vert) et huit LED rouges destinées à indiquer l’état du module. Deux commutateurs DIP à huit positions permettent de définir l’adresse Controlway ou celle du bus de modules, de sélectionner le débit en bauds et d’activer les tests de diagnostic. Un bouton de réinitialisation est accessible depuis le panneau frontal. Le panneau frontal du module IMCPM02 comporte deux connecteurs : un connecteur DB-25 pour le port EWS et un connecteur rond à cinq broches pour le terminal CTT. Une matrice de cavaliers permet de sélectionner le mode de fonctionnement DTE, DCE ou bouclage (loopback) pour le port EWS. Le module IMCPM02 occupe un seul emplacement dans une unité standard de montage de modules INFI 90 (MMU). Une unité de terminaison en option peut être raccordée par câble pour un montage permanent.

Applications

Puissance et énergie : Il s'agit du scénario d'application le plus classique pour le système INFI 90. Celui-ci est utilisé dans la commande des chaudières, la commande des turbines et les systèmes d'acquisition de données dans les centrales électriques à charbon ou à gaz.

Pétrole et gaz : Appliqué aux raffineries, aux stations d'extraction de pétrole et de gaz ainsi qu'aux systèmes de commande de pipelines à longue distance, il gère des régulations PID complexes et des verrouillages de sécurité.

Industries chimique et pharmaceutique : Dans les usines de produits chimiques fins, de produits chimiques de base et de biopharmacie, il assure la commande des réacteurs, la gestion des formules et la surveillance des procédés de production par lots.

Industrie du papier et de la pâte à papier : Utilisé dans des lignes de production continue à haute précision, telles que la commande des entraînements des machines à papier et la commande de la concentration de la pâte à papier.

Métallurgie et mines : Il intervient dans les systèmes de commande de l'agglomération, de la fabrication du fer et de l'acier dans les aciéries, ainsi que dans les procédés de traitement des minerais dans les mines.

Ciment et matériaux de construction : Par exemple, dans les systèmes de commande des fours rotatifs et des broyeurs à ciment, permettant une surveillance automatisée de l’ensemble de l’usine depuis une salle de contrôle centrale.

MANUTENTION GÉNÉRALE

1. Examinez immédiatement le matériel afin de vérifier qu’il n’a pas été endommagé pendant le transport.

2. Informez le bureau commercial Bailey Controls le plus proche de tout dommage de ce type.

3. Déposez une réclamation pour tout dommage auprès de la société de transport ayant assuré l’expédition.

4. Conservez le matériel en utilisant le matériel d’emballage et le contenant d’origine.

5. Conservez le matériel dans un environnement présentant une bonne qualité de l’air,

à l’abri des extrêmes de température et d’humidité.

Fonctionnement

Lorsqu’il fonctionne en tant qu’interface CTT, le module IMCPM02 reçoit un message du bus de modules provenant du terminal CTT et transmet ce message au module destinataire via Controlway ou le bus de modules. La réponse du module est ensuite reçue par le module IMCPM02 et renvoyée à l’interface CTT. Lorsqu’il fonctionne en tant qu’interface EWS, le module IMCPM02 reçoit les commandes EWS, les transmet au module destinataire, puis renvoie la réponse à la station EWS via le canal RS-232. Les interfaces CTT et EWS peuvent être utilisées simultanément.

Replacement

1. Tournez d’un demi-tour dans un sens ou dans l’autre les deux vis concentriques afin de les desserrer.

2. Saisissez les vis et faites glisser le module vers l’extérieur.

3. Réglez les commutateurs SW1 et SW2 du module de remplacement pour qu’ils correspondent aux réglages du module CPM récemment retiré.

4. Vérifiez les cavaliers J5 et J6, ainsi que J11 et J12.

5. Tenez le module par sa façade et faites-le glisser dans la fente ; poussez jusqu’à ce que ses bords arrière soient solidement insérés dans les connecteurs de la carte mère.

6. Tournez les deux vis concentriques d’un demi-tour dans le sens horaire ou antihoraire pour verrouiller le module dans l’unité de montage du module.

FAQ

Q : Qu’est-ce que l’IMCPM02 ?

R : Il s’agit d’un module de port de communication.

Q : Quel est votre délai de livraison pour l’IMCPM02 ?

R : En général, 1 à 3 jours ouvrables après réception de votre paiement. Le délai de livraison précis dépend du type et de la quantité de la commande.

Q : Quelle est la durée de la période de garantie de l’IMCPM02 ?

R : Nous offrons une garantie standard d’un an pour tous les produits neufs et d’origine.
