Ümumi baxış
Əsas Yer: |
Şvədiya |
Marka adı: |
ABB |
Model nömrəsi: |
IMCPM02 |
Qablaşdırma Detalları: |
Orijinal yeni Fabrika Qutusu |
İstedak Vaxtı: |
5-7 gün |
Ödəmə şərtləri: |
T/T |
Təchizat qabiliyi: |
Anbarda |
Spesifikasiyalar
|
Parametr |
Dəyər |
|
Model |
IMCPM02 |
|
Təsvir |
Kommunikasiya Portu Modulu |
|
Ölçü |
3,5×31×17,6 sm |
|
Çəki |
0.38 کیلو |
|
Ölçülər (Ətraflı) |
76,2 mm; 279,4 mm; 355,6 mm |
|
Çəki (Ətraflı) |
0,68 kq (1,5 lb) |
|
Cari istehlak |
0,81 A maksimum, +5 VDC-də tipik olaraq 750 mA |
|
گوجونو آرادان آپارماق |
4,1 Vt maksimum, 3,8 Vt tipik |
|
Mikroprosessor |
16 MHz tezliyində 32-bit prosessor (16-bit xarici şin) |
|
Yaddaş |
128 kB ROM; 256 kB RAM |
|
Serial portlar |
1 izolyasiyalı RS-232-C, 19,2 kbaud-a qədər |
|
EMİ/RFI Tövsiyəsi |
Şkaf qapılarını bağlı saxlayın; rabitə avadanlığından ən azı 2 m məsafə saxlayın |
|
İşləm temperaturu |
0°C-dən +70°C-ə qədər (32°F-dən 158°F-ə qədər) |
|
Nisbət Rütubəti |
5%–90% (55°C-dək); 5%–40% (70°C-də) (kondensasiya olmamaqla) |
|
Atmosfer basınç |
Dəniz səviyyəsindən 3 km (1,86 mil) yüksəklik |
|
Sertifikatlaşdırma |
Qeyri-təhlükəli yerlərdə proses idarəetmə avadanlığı üçün CSA tərəfindən sertifikatlaşdırılıb |
Təsvir

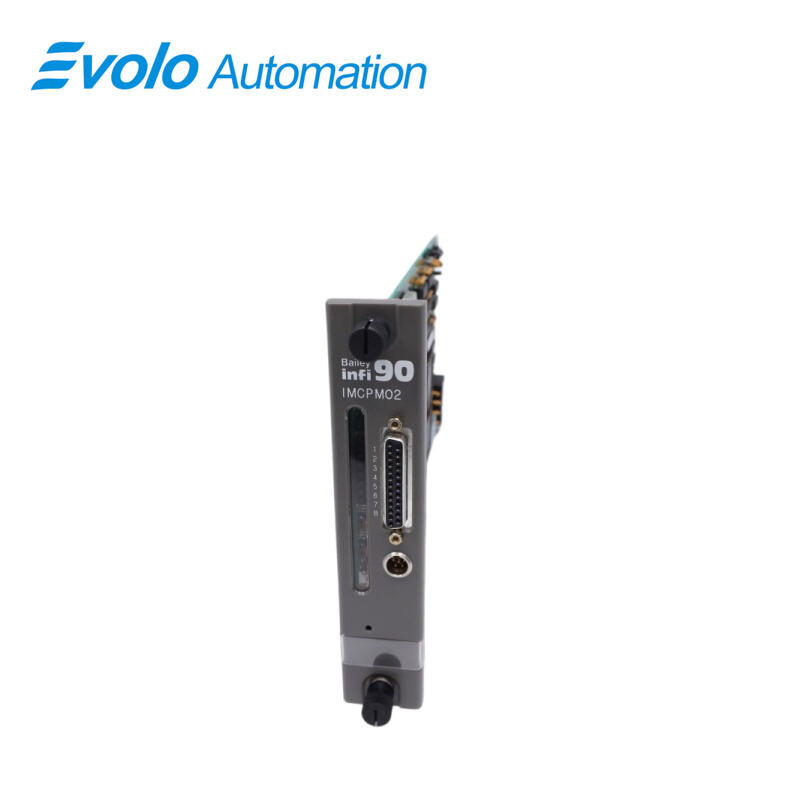

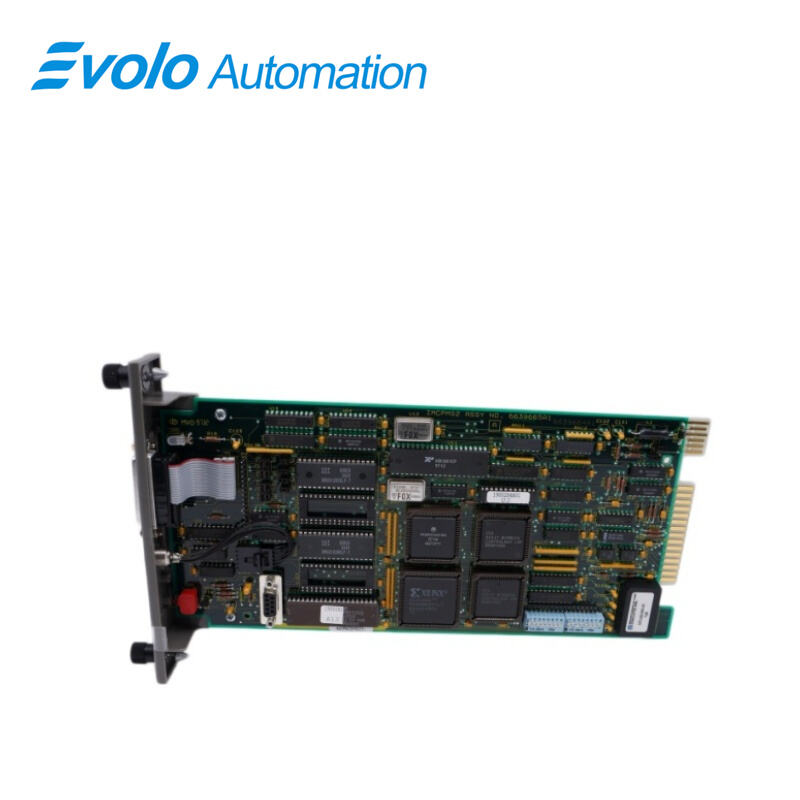

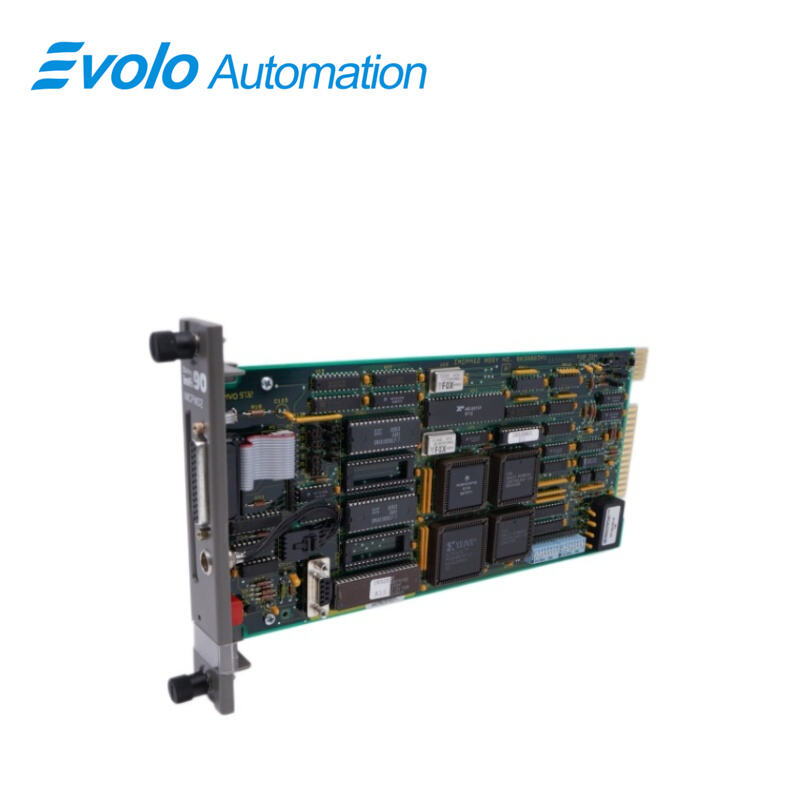

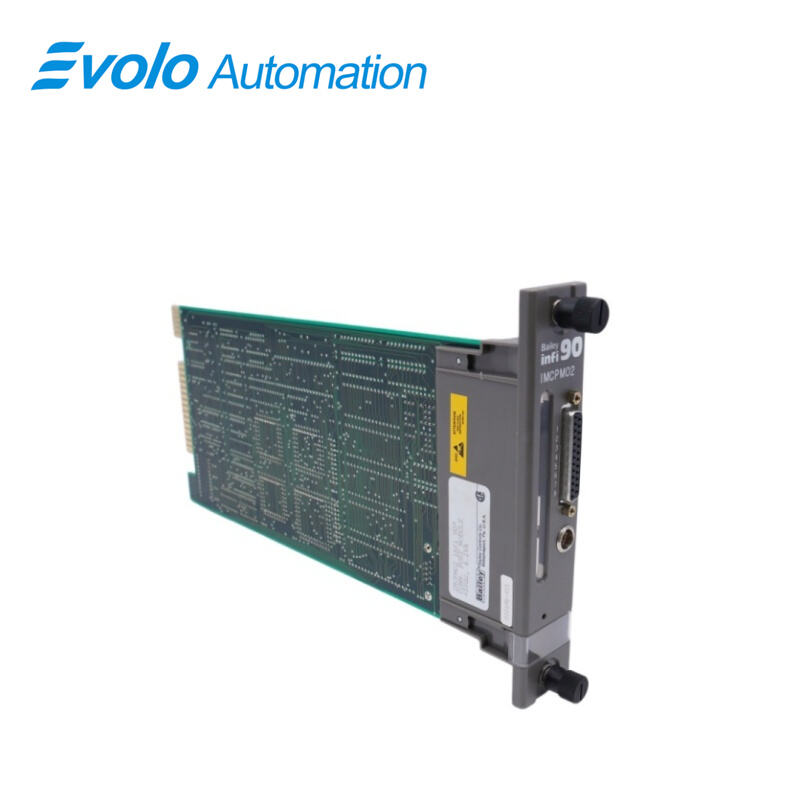

IMCPM02 modulu — sistem konfiqurasiyası, sazlaması və diaqnostikası üçün lokal (PCU daxilində) vasitə təmin edən, mikroprosessor əsaslı, tək yuva genişliyində INFI 90 interfeys moduludur. Bu modul CTT terminalı və EWS stansiyasını Controlway-a üz qabığı konektorları vasitəsilə qoşur. IMCPM02 modulu istifadəçiyə əsas modulları və onların funksiya bloklarını konfiqurasiya etmək, sazlamaq və izləmək imkanı verir. Bu modul həm modul şinindən, həm də Controlway-dan istifadə edən PCU-larda yerləşən əsas modullarla əlaqə qura bilir. IMCPM02 modulunda modulun vəziyyətini göstərmək üçün bir iki rəngli (qırmızı/yaşıl) LED və səkkiz qırmızı LED var. Controlway və ya modul şini ünvanını təyin etmək, baud sürətini seçmək və diaqnostik testləri aktivləşdirmək üçün iki ədəd səkkiz qütblü dipswitch mövcuddur. Sıfırlama düyməsi üz qabığı vasitəsilə əlçatan olur. IMCPM02 üz qabığında iki konektor var: EWS portu üçün DB-25 konektor və CTT terminalı üçün dairəvi 5-qütblü konektor. Jumper massivi EWS portu üçün DTE, DCE və ya loopback iş rejimini seçir. IMCPM02 modulu standart INFI 90 modul montaj vahidi (MMU) içində tək yuvada yerləşir. Müvəqqəti deyil, daimi montaj üçün isteğe bağlı sonlandırma vahidi kabellə qoşula bilər.
Tətbiqlər
Güc və Enerji: Bu, INFI 90 sisteminin ən klassik tətbiq sahəsidir. O, kömür və ya qazla işləyən elektrik stansiyalarında qazan idarəetməsi, turbina idarəetməsi və məlumat toplama sistemlərində istifadə olunur.
Neft və Qaz: Neft emalı zavodlarında, neft və qaz çıxarılması stansiyalarında və uzunməsafəli neft-qaz kəmərlərinin idarə olunmasında tətbiq olunur; mürəkkəb PID tənzimləmə və təhlükəsizlik bloklaması funksiyalarını yerinə yetirir.
Kimya və Dərman Sənayesi: Dəqiq kimya, əsas kimya və bio-dərman sənayesi zavodlarında reaktor idarəetməsi, formul idarəetməsi və partiya istehsal prosesinin monitorinqi üçün məsuldur.
Kağız və Sellüloza: Kağız maşınlarının sürücü idarəetməsi və sellülozanın konsentrasiyasının idarə olunması kimi yüksək dəqiqlik tələb edən davamlı istehsal xətlərində istifadə olunur.
Metalurgiya və Qazma: Polad zavodlarında sinterləmə, dəmir istehsalı və polad istehsalı idarəetmə sistemlərində, həmçinin mədənlərdə mineralların emal proseslərində rol oynayır.
Sement və Tikinti Materialları: Məsələn, sement döner soba və deşirən sistemlərində zavodun tamamının mərkəzi idarəetmə otağı vasitəsilə avtomatlaşdırılmış nəzarətini təmin etmək.
ÜMUMİ İDARƏETMƏ
1. Avadanlığı dərhal yoxlayın və daşınma zamanı zədələnmədiyini təsdiqləyin.
2. Belə zədələr haqqında ən yaxın Bailey Controls satış ofisinə bildiriş verin.
3. Göndərilən yükü daşınan nəqliyyat şirkətinə hər hansı bir zədə ilə bağlı iddia qeyd edin.
4. Avadanlığı saxlamaq üçün orijinal paket materiallarından və qabdan istifadə edin.
5. Avadanlığı yaxşı havaya malik mühitdə saxlayın,
temperatur və rütubət ekstremumlarından azad olmaqla.
Əməliyyat
CTT interfeysi kimi işləyərkən IMCPM02 modulu CTT terminalından modul şin mesajı qəbul edir və mesajı Controlway və ya modul şini vasitəsilə təyinat moduluna göndərir. Modulun cavabı sonra IMCPM02 modulu tərəfindən qəbul olunur və CTT interfeysinə geri qaytarılır. EWS interfeysi kimi işləyərkən IMCPM02 modulu EWS əmrlərini qəbul edir, onları təyinat moduluna ötürür və cavabı RS-232 kanalı ilə EWS stansiyasına göndərir. CTT interfeysi və EWS interfeysi eyni zamanda istifadə edilə bilər.
Əvəzleyici
1. İkinci dairəvi vintlardan hər birini azad etmək üçün yarım dönüş hər iki istiqamətdə çevirin.
2. Vintlara tutun və modulu xaric edin.
3. Əvəz ediləcək moduldakı SW1 və SW2 keçid düymələrini son zamanlar çıxarılan CPM modulunun ayarlarına uyğun olaraq qurun.
4. J5 və J6, habelə J11 və J12 keçidlərini yoxlayın.
5. Modulu ön panelindən tutub slotun içərisinə sürüşdürün; arxa kənarların arxa lövhə konnektorlarında möhkəm oturana qədər itələyin.
6. Modulu modul montaj birimində sabitləmək üçün iki eynimərkəzli vinti hər iki istiqamətdə saat əqrəbi istiqamətində yarım dönüş çevirin.
Tez-tez verilən suallar
S: IMCPM02 nədir?
C: Bu, Kommunikasiya Portu Moduludur.
S: IMCPM02-nin çatdırılma müddəti necədir?
C: Ümumiyyətlə, ödənişinizi aldıqdan sonra 1–3 iş günü içində. Dəqiq çatdırılma müddəti sifarişin növünə və miqdarına görə dəyişir.
S: IMCPM02-nin zəmanət müddəti nə qədərdir?
C: Bütün yeni və orijinal məhsullar üçün standart bir illik zəmanət təklif edirik.
S: Endirim təklif edirsinizmi?
C: Bəli! IMCPM02 üzrə endirimlər üçün ən yaxşı təklifi almaq üçün, zəhmət olmasa, Con ilə əlaqə saxlayın.
