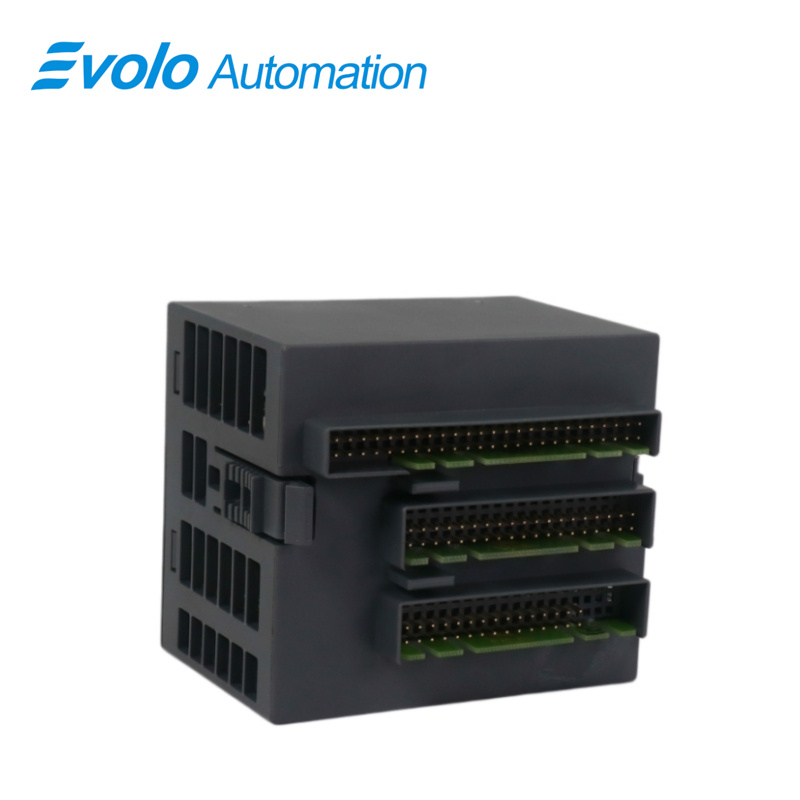

Aperçu

Lieu d'origine :	Suède
Nom de marque :	ABB
Numéro de modèle :	AX521
Détails d'emballage :	Neuf, scellé en usine
Délai de livraison :	5-7 jours
Conditions de paiement :	T/T
Capacité d'approvisionnement :	En stock

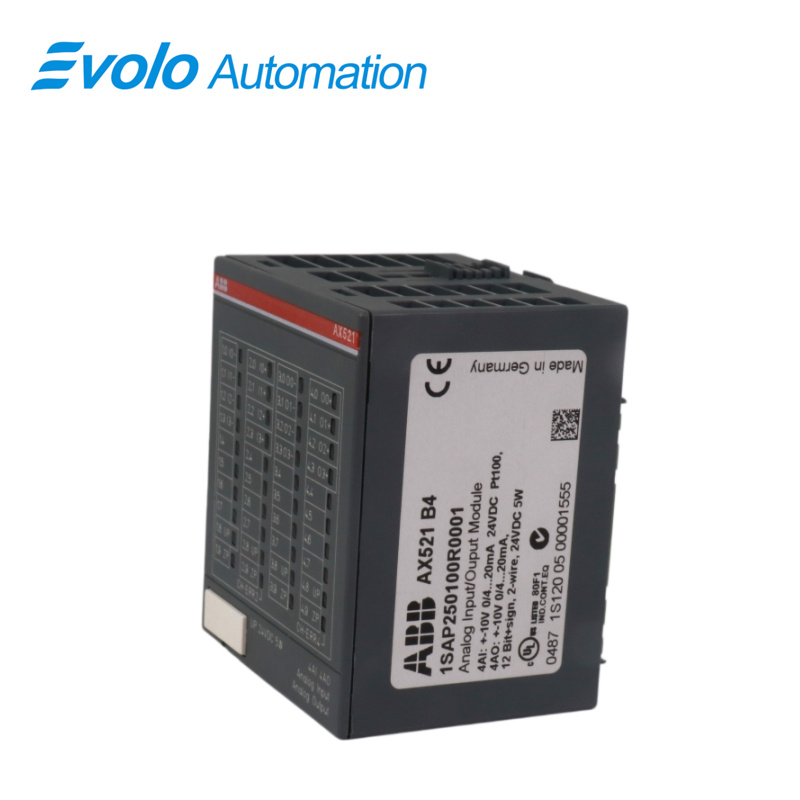

Spécifications

Modèle :	Module analogique d'entrée/sortie AX521 S500
Dimensions:	6,8 x 6,3 x 7,7 cm
Poids :	0.14 kg
Degré de protection :	Pour les produits de base
Catégorie DEEE :	Produit non soumis à la directive DEEE
Entrées analogiques :	4 entrées analogiques (AI) : tension (U), courant (I), capteur de température à résistance (RTD)
Sorties analogiques :	4 sorties analogiques (AO) : tension (U), courant (I), interface 1-wire
Type d'entrée :	Bipolaire (non compatible avec le courant ou les capteurs Pt100/Pt1000/Ni1000)
Isolation électrique :	Contre l'alimentation interne et les autres modules
Configuration des entrées :	0...10 V, -10...+10 V, 0/4...20 mA, Pt100/Pt1000, Ni1000 (chaque entrée configurable individuellement)
Résistance d’entrée par canal :	Tension : >100 kΩ, Courant : ~330 Ω
Constante de temps du filtre d’entrée :	Tension : 100 µs, Courant : 100 µs
Indication du signal :	1 LED par canal
Cycle de conversion :	2 ms (pour 8 entrées + 8 sorties), avec Pt/Ni : 1 s
Résolution :	0...10 V : 12 bits ; -10...+10 V : 12 bits + signe ; 0...20 mA : 12 bits ; 4...20 mA : 12 bits
Protection contre les surtensions :	Oui
Précision de la température :	0,1 °C
Affichages LED :	11 LEDs pour les signaux et les messages d’erreur
Alimentation électrique interne :	Par interface de bus d'extension (bus E/S)
Alimentation électrique externe :	Bornes ZP et UP (tension de processus 24 V CC)
Entrées numériques (octets) :	0
Sorties numériques (octets) :	0
Données d'entrée compteur (mots) :	4
Données de sortie compteur (mots) :	4
Potentiel de référence pour les entrées :	Bornes 1.8 à 4.8 (ZP)
Délai du signal d'entrée :	Typ. 8 ms, configurable de 0,1 à 32 ms
Tension du signal d'entrée :	0–30 V…+5 V (signal 0), +13–30 V (signal 1)
Type de sortie :	Bipolaire avec tension, unipolaire avec courant
Configuration de la sortie :	-10...+10 V, 0...20 mA, 4...20 mA (chaque sortie configurable individuellement ; sorties en courant sur les canaux 0 à 3)
Résistance de sortie (charge) :	0–500 Ω (sortie en courant)
Capacité de charge de la sortie (tension) :	Max. ±10 mA
Indication du signal de sortie :	1 LED par canal
Résolution de sortie :	12 bits (+ signe)
Position de montage :	Montage horizontal ou vertical avec déclassement (charge de sortie réduite à 50 % à 40 °C par groupe)
Refroidissement :	Convection naturelle ; ne doit pas être entravée par des gaines ou d'autres éléments situés dans l'armoire

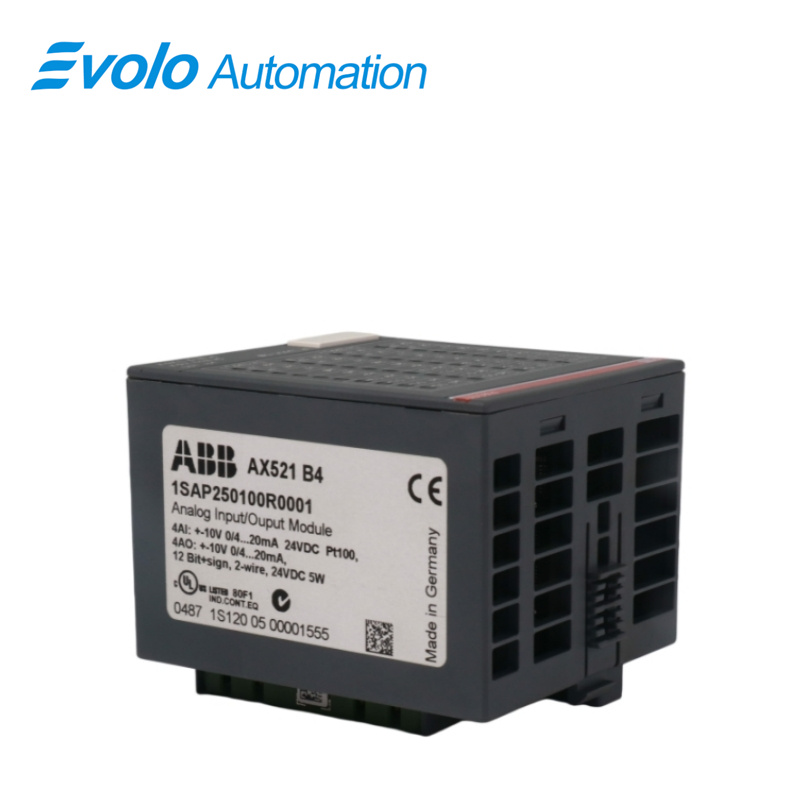

Description

Les modules d'entrée/sortie analogiques AX521 peuvent être utilisés comme modules d'extension distants au niveau de l'

Module d'interface FBP DC505-FBP, du module de bus CS31 DC551-CS31 ou localement sur un automate programmable AC500. Les modules sont alimentés par une tension de process de 24 V CC. Les entrées et sorties analogiques sont isolées électriquement du reste de l'électronique des modules.

Applications

Usines automatisées : Utilisés pour l'acquisition en temps réel de données provenant de capteurs de pression, de débit et de température, ainsi que pour la régulation du contrôle des vannes.

Installations agroalimentaires : Adaptés à la surveillance du niveau et au contrôle de la vitesse des variateurs de fréquence sur les lignes de remplissage et lors des procédés de pasteurisation.

Usines de fabrication pharmaceutique : Chargés de la transmission de signaux analogiques pour la surveillance des environnements stériles et le contrôle précis des réacteurs.

Usines de construction de machines : Intégrés dans les systèmes de commande des machines OEM (telles que les machines pour plastiques et les machines d'emballage).

Usines de traitement de l'eau : utilisées pour la surveillance de la pression dans les stations de pompage, la régulation du débit des pompes doseuses et la commande du niveau dans les réservoirs.

Installations logistiques et d'entreposage : jouent un rôle central dans la rétroaction des capteurs et la commande de la vitesse des convoyeurs dans les systèmes de tri automatisés.

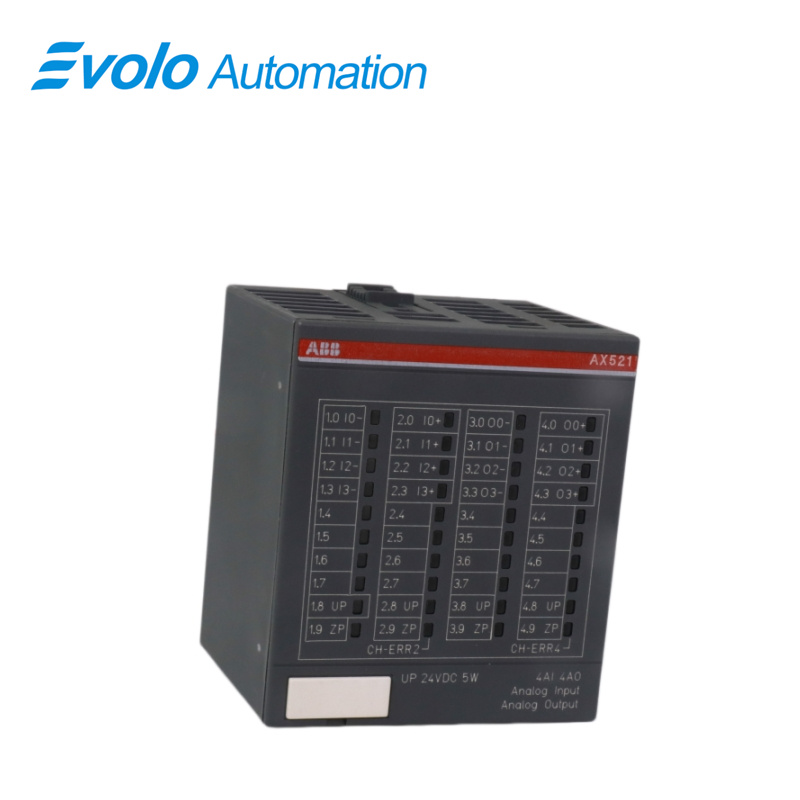

Éléments

1 Bus I/O
2 Affectation entre le numéro de borne et le nom du signal
3 4 DEL jaunes pour afficher les états des signaux aux entrées I0 à I3 (AX521)
4 4 DEL jaunes pour afficher les états des signaux aux sorties O0 à O3 (AX521)
5 8 DEL jaunes pour afficher les états des signaux aux entrées I0 à I7 (AX522)
6 8 DEL jaunes pour afficher les états des signaux aux sorties O0 à O7 (AX522)
7 1 DEL verte pour afficher la tension de processus UP
8 2 DEL rouges pour afficher les erreurs (CH-ERR2 et CH-ERR4)
rail DIN 9
étiquette 10
unité terminale d’E/S (TU515/TU516) avec 40 bornes (à vis ou à ressort)

Caractéristiques

4 entrées analogiques configurables dans un même groupe (1.0...2.3)
4 sorties analogiques configurables dans un même groupe (3.0...4.3)

Fonctionnalité

non utilisé (réglage par défaut)
0...10
-10 V...+10 V
0...20 mA
4...20 mA
Pt100, -50 °C...+400 °C (2 fils)
Pt100, -50 °C...+400 °C (3 fils), nécessite 2 canaux
Pt100, -50 °C...+70 °C (2 fils)
Pt100, -50 °C...+70 °C (3 fils), nécessite 2 canaux
Pt1000, -50 °C...+400 °C (2 fils)
Pt1000, -50 °C...+400 °C (3 fils), nécessite 2 canaux
Ni1000, -50 °C...+150 °C (2 fils)
Ni1000, -50 °C...+150 °C (3 fils), nécessite 2 canaux
0...10 V avec entrées différentielles, nécessite 2 canaux
-10 V...+10 V avec entrées différentielles, nécessite 2 canaux
signaux numériques (entrée numérique)

Connexion électrique

Les modules d'entrée/sortie sont branchés sur les unités terminales d'entrée/sortie TU515 ou TU516. Insérez correctement les
modules et appuyez jusqu'à ce qu'ils se verrouillent en place. Les unités terminales sont fixées sur un rail DIN ou à l'aide de 2
vis ainsi que de l'accessoire supplémentaire pour le montage mural (TA526). La connexion électrique des voies d'entrée/sortie s'effectue à l'aide des 40 bornes de l'unité terminale d'entrée/sortie. Les modules d'entrée/sortie peuvent être remplacés sans avoir à rebrancher les unités terminales.

FAQ

Q : Qu'est-ce que l'AX521 ?
R : Il s'agit d'un module analogique d'entrée/sortie S500.

Q : L'AX521 nécessite-t-il une base spécifique ?
R : Oui, il est généralement monté sur un bloc terminal TU515 ou TU516.

Q : Le remplacement à chaud de l'AX521 est-il pris en charge ?
R : Il n'est pas recommandé de brancher ou débrancher des modules électroniques lorsque le circuit est sous tension, car cela pourrait endommager la carte mère du PLC ou provoquer des erreurs sur le bus.

Q : Quelles sont les différences entre la version AX521-XC ?
A : La version XC (eXtreme Conditions) est dotée d’un revêtement anti-corrosion, ce qui la rend adaptée aux environnements extrêmes caractérisés par des températures très élevées ou très basses, une forte altitude ou la présence de gaz corrosifs.

Q : Comment vérifier le prix et la disponibilité du modèle AX521 ?
R : Veuillez contacter John Yang pour les ventes au +86-18150117685 ou demander un devis.
