AX521 S500 Analoq giriş/çıxış modulu, Çin AX521 S500 Analoq giriş/çıxış modulu İstehsalçılar, təchizatçılar, zavod

Ümumi baxış

Əsas Yer:	Şvədiya
Marka adı:	ABB
Model nömrəsi:	AX521
Qablaşdırma Detalları:	Orijinal yeni Fabrika Qutusu
İstedak Vaxtı:	5-7 gün
Ödəmə şərtləri:	T/T
Təchizat qabiliyi:	Anbarda

Spesifikasiyalar

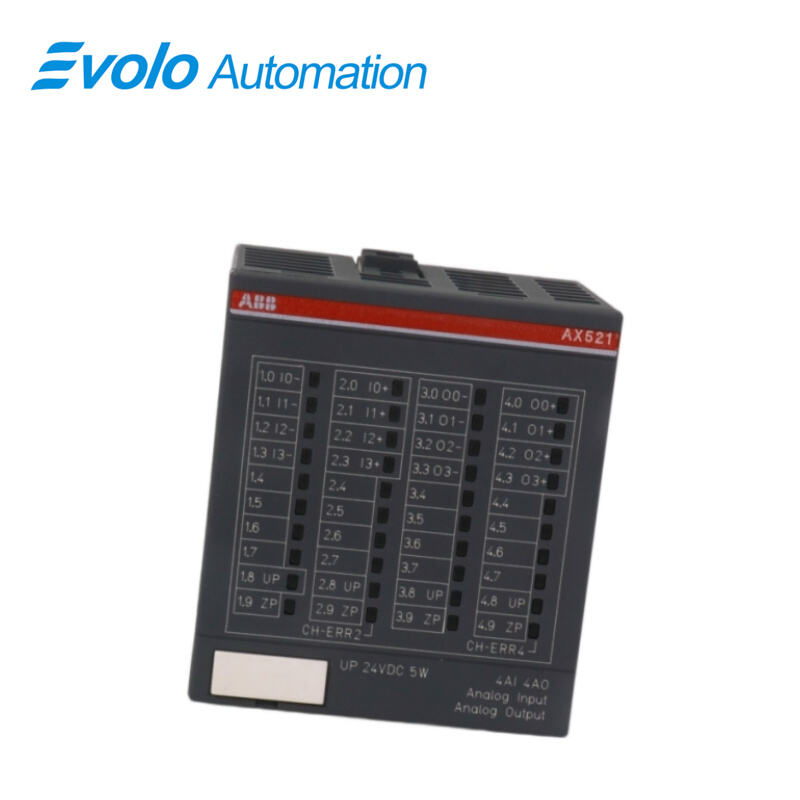

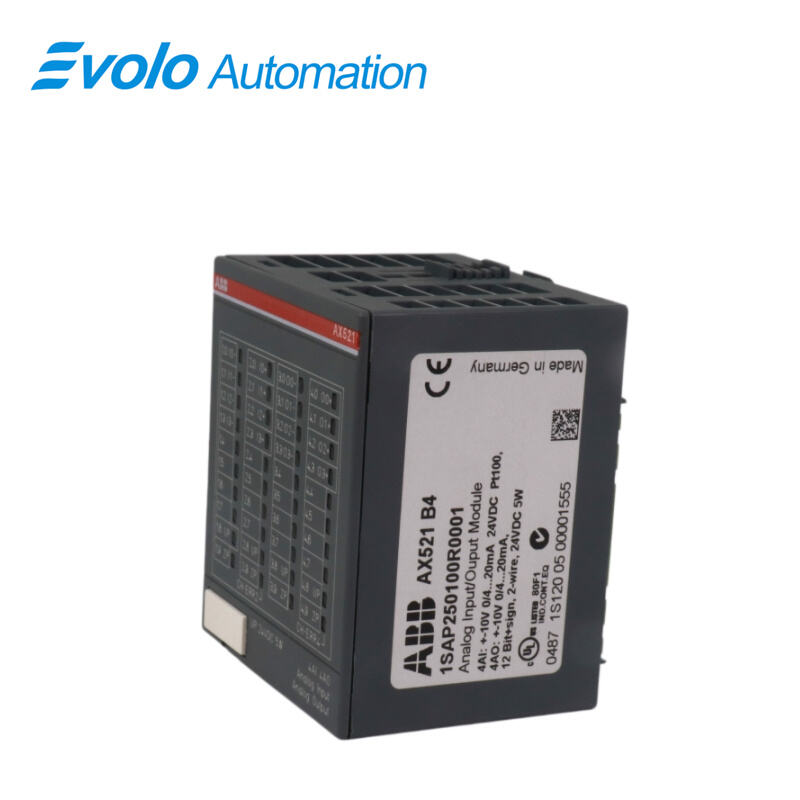

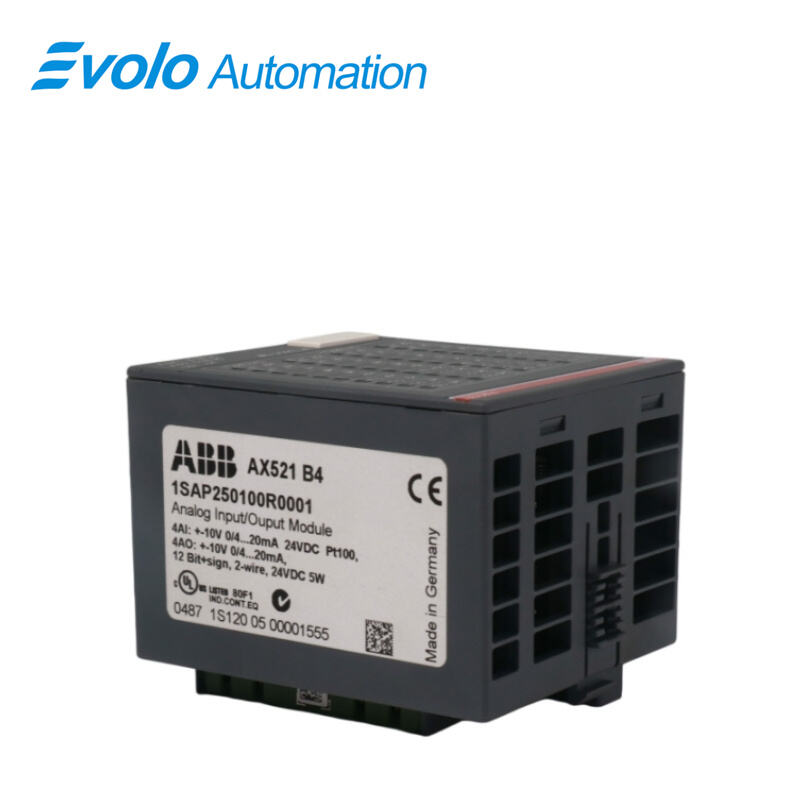

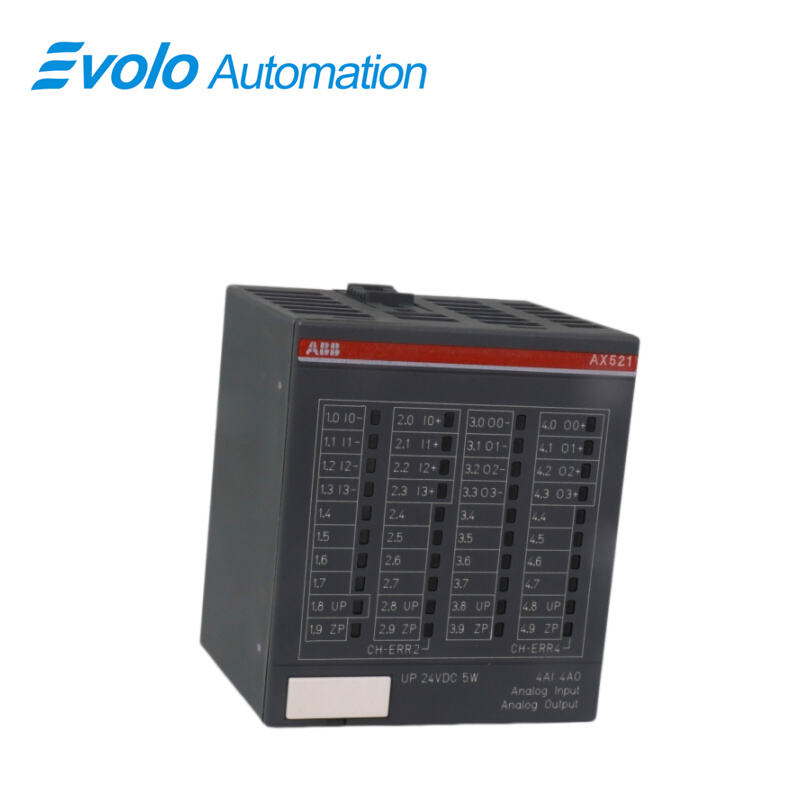

Model:	AX521 S500 Analoq giriş/çıxış modulu
Ölçülər:	6,8 x 6,3 x 7,7 sm
Çəki:	0.14 kq
Mühafizə dərəcəsi:	IP00
WEEE Kateqoriyası:	Məhsul WEEE əhatəsində deyil
Analog Girişlər:	4 AI: U, I, RTD
Analog Çıxışlar:	4 AO: U, I, 1-nöqtəli
Giriş Növü:	Bipolyar (cari və ya Pt100/Pt1000/Ni1000 ilə deyil)
Elektrik İzolyasiyası:	Daxili qidalanma və digər modullara qarşı
Giriş konfiqurasiyası:	0...10 V, -10...+10 V, 0/4...20 mA, Pt100/Pt1000, Ni1000 (hər bir giriş fərdi olaraq konfiqurasiya edilə bilər)
Kanalın giriş müqaviməti:	Gərginlik: >100 kΩ, Cərəyan: ~330 Ω
Giriş filtri zaman sabiti:	Gərginlik: 100 µs, Cərəyan: 100 µs
Siqnal göstəricisi:	hər bir kanal üçün 1 LED
Dönüştürmə dövrü:	2 ms (8 giriş + 8 çıxış üçün), Pt/Ni ilə: 1 s
Dəqiqlik:	0...10 V: 12 bit; -10...+10 V: 12 bit + işarə; 0...20 mA: 12 bit; 4...20 mA: 12 bit
Artıq gərginlik qorunması:	Bəli
Temperatur dəqiqliyi:	0,1 °C
LED ekranlar:	siqnallar və xəta mesajları üçün 11 LED
Daxili enerji təchizatı:	Genişlənmə şinləri interfeysi ilə (Giriş/Çıxış şini)
Xarici elektrik təchizatı:	ZP və UP terminalları (proses gərginliyi 24 V DC)
Rəqəmsal girişlər (baytlar):	0
Rəqəmsal çıxışlar (baytlar):	0
Sayğac giriş məlumatları (sözler):	4
Sayğac çıxış məlumatları (sözler):	4
Girişlər üçün referans potensialı:	1.8-dən 4.8-ə qədər terminallar (ZP)
Giriş Siqnallarının Gecikməsi:	Tipik 8 ms, konfiqurasiya oluna bilər: 0,1–32 ms
Giriş Siqnallarının Gərginliyi:	0–30 V…+5 V (Siqnal 0), +13–30 V (Siqnal 1)
Çıxış Növü:	Gərginliklə ikiqütlü, cərəyanla birqütlü
Çıxışın konfiqurasiya olunması:	−10…+10 V, 0…20 mA, 4…20 mA (hər çıxış fərdi olaraq konfiqurasiya oluna bilər; cərəyan çıxışları kanallar 0–3)
Çıxış müqaviməti (yükləmə):	0–500 Ω (cərəyan çıxışı)
Çıxışın yüklənəbilərlüyü (gərginlik):	Maks. ±10 mA
Çıxış siqnalının göstəricisi:	hər bir kanal üçün 1 LED
Çıxış həll etmə qabiliyyəti:	12 bit (+ işarə)
Quraşdırma mövqeyi:	Horizontal və ya vertikal (qrup üzrə çıxış yükü 40 °C-də 50%-ə qədər azaldılır)
Şoxlama:	Təbii konveksiya; şkafda kanallar və ya digər hissələr tərəfindən maneəyə məruz qalmamalıdır

Təsvir

Analoq giriş/çıxış modulları AX521 uzaqdan genişləndirmə modulları kimi istifadə edilə bilər:

FBP İnterfeys Modulu DC505-FBP, CS31 Şin Modulu DC551-CS31 və ya lokal olaraq AC500 MİB-də. Modullar 24 V DC proses gərginliyi ilə təmin olunur. Analoq giriş və çıxışlar modulların digər elektronik hissələrindən elektrik cəhətdən izolyasiya olunub.

Tətbiqlər

Avtomatlaşdırılmış zavodlar: Təzyiq, axın və temperatur sensorlarından real vaxt rejimində məlumatların toplanması və klapan idarəetməsinin tənzimlənməsi üçün istifadə olunur.

Qida və içki zavodları: Doldurma xətlərində və pasteurizasiya proseslərində səviyyə monitorinqi və tezlik çeviricisinin sürət idarəetməsi üçün uyğundur.

Dərman istehsalı zavodları: Təmiz otaqlarda mühit monitorinqi və dəqiq reaktor idarəetməsində analoq siqnalların ötürülməsindən məsuldur.

Maşınqayırma zavodları: OEM maşınların (məsələn, plastik emal maşınları və qablaşdırma maşınları) idarəetmə sistemlərinə inteqrasiya edilir.

Suyun təmizlənməsi zavodları: Nasos stansiyalarında təzyiqin monitorinqi, dozaj nasoslarının axın tənzimlənməsi və rezervuarlarda səviyyənin idarə edilməsi üçün istifadə olunur.

Lojistik və anbarlama zavodları: Avtomatlaşdırılmış çeşidləmə sistemlərində sensor geri əlaqəsi və konveyer lentinin sürətinin idarə edilməsində əsas rol oynayır.

Elementləri

1 I/O-Bus
2 Terminal nömrəsi ilə siqnal adı arasındakı paylanma
3 Girişlərdə (I0–I3) siqnal statuslarını göstərmək üçün 4 sarı LED (AX521)
4 Çıxışlarda (O0–O3) siqnal statuslarını göstərmək üçün 4 sarı LED (AX521)
5 Girişlərdə (I0–I7) siqnal statuslarını göstərmək üçün 8 sarı LED (AX522)
6 Çıxışlarda (O0–O7) siqnal statuslarını göstərmək üçün 8 sarı LED (AX522)
7 Proses gərginliyi UP-ni göstərmək üçün 1 yaşıl LED
xətaları göstərmək üçün 8 2 qırmızı LED (CH-ERR2 və CH-ERR4)
9 DIN ray
10 Etiket
11 Giriş/Çıxış Terminal Birimi (TU515/TU516) ilə 40 terminal (vidalı və ya yaylı terminal)

Xüsusiyyətlər

bir qrupda 4 konfiqurasiya oluna bilən analoq girişlər (1.0...2.3)
bir qrupda 4 konfiqurasiya oluna bilən analoq çıxışlar (3.0...4.3)

İşləyirliyi

i̇stifadə olunmur (susmada ayar)
0...10
-10 V...+10 V
0...20 mA
4...20 mA
Pt100, -50 °C...+400 °C (2-nöqtəli)
Pt100, -50 °C...+400 °C (3-nöqtəli), 2 kanal tələb edir
Pt100, -50 °C...+70 °C (2-nöqtəli)
Pt100, -50 °C...+70 °C (3-nöqtəli), 2 kanal tələb edir
Pt1000, -50 °C...+400 °C (2-nöqtəli)
Pt1000, -50 °C...+400 °C (3-nöqtəli), 2 kanal tələb edir
Ni1000, -50 °C...+150 °C (2-nöqtəli)
Ni1000, -50 °C...+150 °C (3-nöqtəli), 2 kanal tələb edir
0...10 V differensial girişlərlə, 2 kanal tələb edir
-10 V...+10 V differensial girişlərlə, 2 kanal tələb edir
rəqəmsal siqnallar (rəqəmsal giriş)

Elektrik bağlantısı

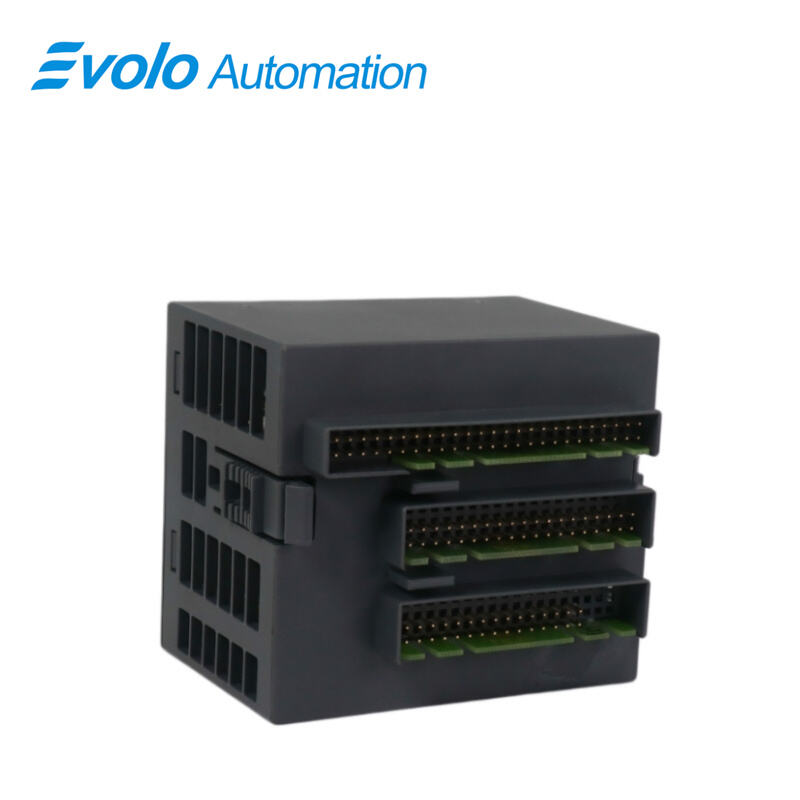

Giriş/çıxış modulları TU515 və ya TU516 I/O terminal vahidlərinə qoşulur. Düzgün oturacaq
modulları və yerində kilidlənənə qədər basın. Terminal vahidləri bir DIN ray üzərində və ya 2 ilə quraşdırılır
vidalar və divar montajı üçün əlavə aksesuar (TA526). İ/İ kanallarının elektrik bağlantısı İ/İ terminal birliyinin 40 terminalından istifadə edərək həyata keçirilir. İ/İ modulları terminal vahidlərini yenidən kabelləşdirmədən əvəz edilə bilər.

Tez-tez verilən suallar

S: AX521 nədir?
C: Bu, S500 analoq giriş/çıxış moduludur.

S: AX521 xüsusi bir baza tələb edirmi?
C: Bəli, ümumiyyətlə TU515 və ya TU516 terminal blokuna quraşdırılır.

S: AX521-də isti mübadilə dəstəklənirmi?
C: Dövr işə salındıqda elektron modulların qoşulması və ya çıxartılması tövsiyə edilmir, çünki bu PLC baz lövhəsinə zərər verə və ya avtobus səhvlərinə səbəb ola bilər.

S: AX521-XC versiyası ilə əsas fərqlər nələrdir?
C: XC versiyası (Ekstrem Şərait) korroziyaya qarşı örtük ilə təchiz olunub və bu da onu ekstrem temperatur şəraitinə, yüksək hündürlüklərə və ya korroziv qazlara malik çətin mühitlərdə istifadə etməyə uyğun edir.

S: AX521 üçün qiymət və mövcudluq necə yoxlanılır?
C: Satışla bağlı suallarınız üçün, zəhmət olmasa, John Yang ilə +86-18150117685 nömrəsi ilə əlaqə saxlayın və ya təklif soruşun.
