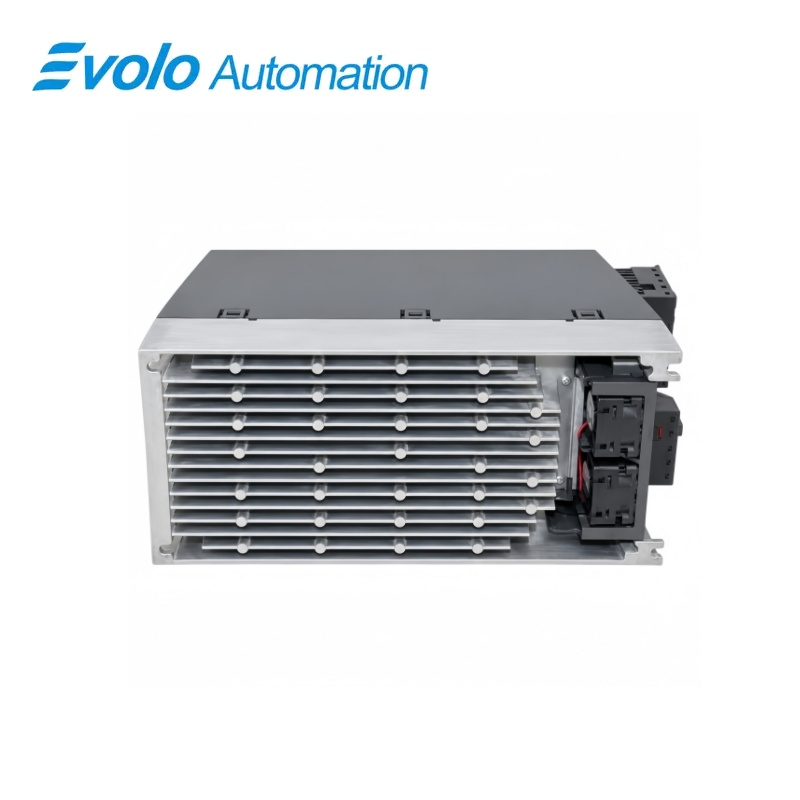

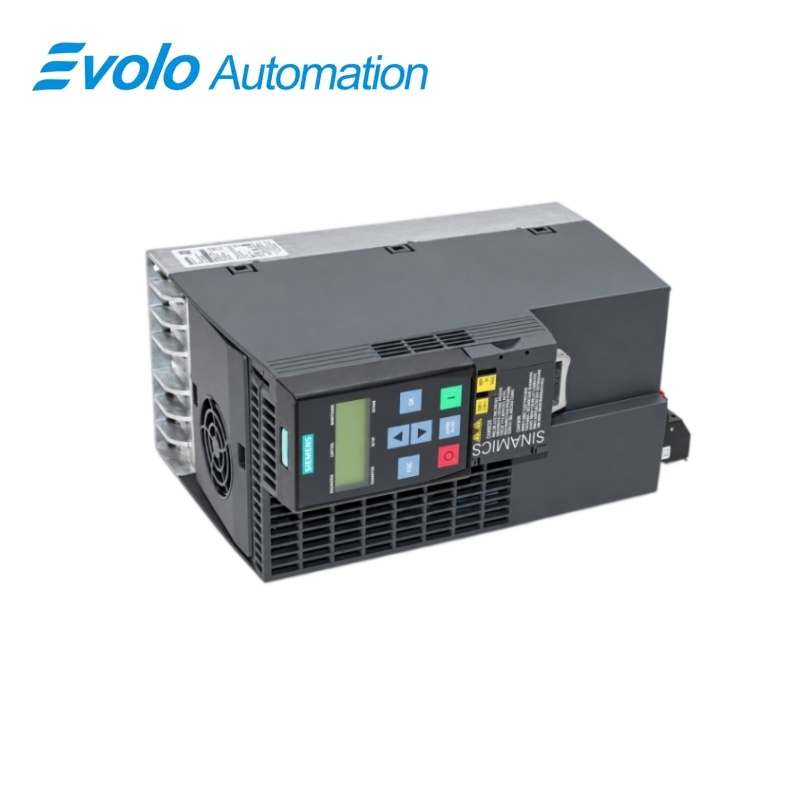

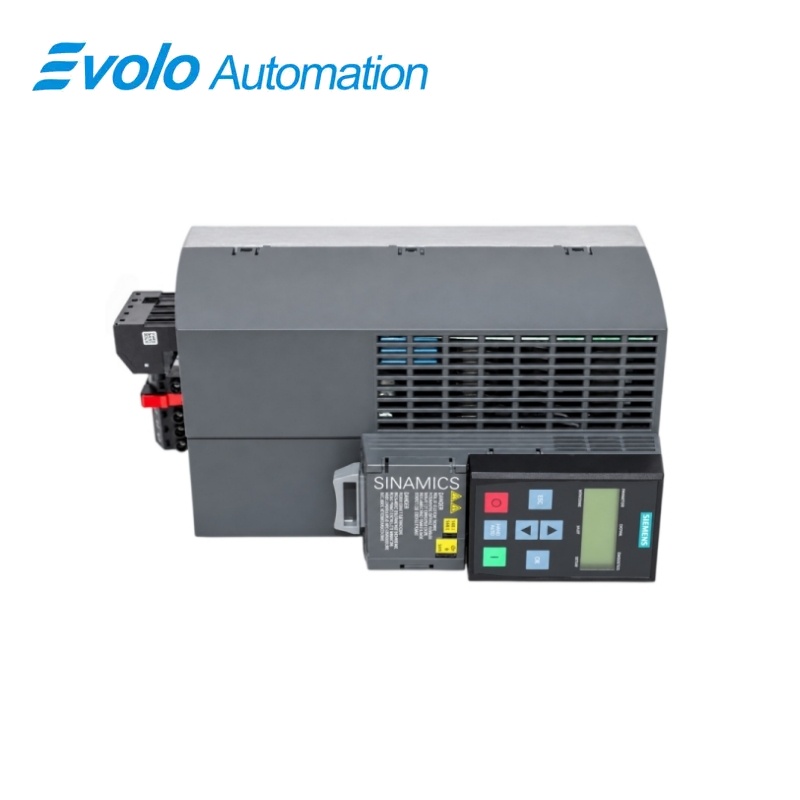

اینورتر فشرده سیمنس ۶اس‌ال۳۲۱۰-۱کِه۲۲-۶اف۱، سینامیکس جی۱۲۰سی، پروفی‌نت

مرور کلی

سیمنس سینامیکس جی۱۲۰سی

اینورتر فشرده سینامیکس جی۱۲۰سی ۶اس‌ال۳۲۱۰-۱کِه۲۲-۶اف۱، پروفی‌نت

راه‌اندازی موتور سه‌فاز با درایو جی۱۲۰سی بدون فیلتر که توان بارگذاری کم ۱۱ کیلووات یا توان بارگذاری بالا ۷/۵ کیلووات را ارائه می‌دهد، همراه با پروفی‌نت و قابلیت خاموش‌کردن ایمن گشتاور (Safe Torque Off) درونی.

در یک نگاه

برند	زیمنس
مدل	۶SL3210-1KE22-6UF1
نوع محصول	اینورتر فرکانسی فشرده
عملکرد اصلی	کنترل سرعت موتور سه‌فاز
کاربرد	درایوهای صنعتی موتور با پروفی‌نت

دو رده‌بندی عملکردی

انتخاب رده‌بندی پایهٔ بار کم یا بار زیاد برای تطبیق با شرایط کار موتور

کنترل درایو از طریق شبکه

ارتباط PROFINET دستورات و داده‌های عملیاتی را در سیستم اتوماسیون یکپارچه می‌کند.

پوشش فشردهٔ FSC

این اینورتر کامل، الکترونیک کنترل و الکترونیک توان را در چارچوب IP20 ترکیب می‌کند.

خلاصه ی محصول

۶SL3210-1KE22-6UF1 این اینورتر فشردهٔ SINAMICS G120C برای منابع تغذیهٔ سه‌فاز AC با ولتاژ ۳۸۰ تا ۴۸۰ ولت است. این اینورتر الکترونیک کنترل موتور، تبدیل توان، ورودی/خروجی ترمینال و ارتباط PROFINET را در یک واحد FSC ترکیب می‌کند.

این درایو در رده‌بندی IEC با ولتاژ ۴۰۰ ولت، برای کار با بار کم ۱۱ کیلووات و برای کار با بار زیاد ۷٫۵ کیلووات رتبه‌بندی شده است؛ با کنترل برداری بدون سنسور و کنترل V/f، عملکرد STO یکپارچه و بدون فیلتر خط یکپارچه.

تمرکز سفارش: انتخاب نوع بار زیاد را بر اساس جریان مورد نیاز موتور و چرخهٔ بار انجام دهید و در طراحی جعبهٔ تجهیزات و آرایش EMC، ورودی خط بدون فیلتر را لحاظ کنید.

توابع کلیدی

تطبیق درایو با چرخهٔ بار

رده‌بندی جداگانه‌ی بار کم و بار زیاد، توان پیوسته‌ی قابل دسترس و جریان اضافی کوتاه‌مدت را تعیین می‌کند.

کنترل بدون انکودر

کنترل برداری بدون سنسور و ویژگی‌های قابل انتخاب V/f، موتور را بدون رابط بازخورد انکودر تنظیم می‌کنند.

ادغام سیگنال‌های محلی و دستورات شبکه

شش ورودی دیجیتال، خروجی‌های رله و ترانزیستوری، ورودی‌وخروجی آنالوگ و یک ورودی دمای موتور، رابط‌های میدانی را در کنار PROFINET فراهم می‌کنند.

مشخصات رسمی

منبع تغذیه ورودی AC	سه‌فاز ۳۸۰ تا ۴۸۰ ولت AC، +۱۰٪ / −۲۰٪، ۴۷ تا ۶۳ هرتز
جریان ورودی بر اساس حالت کار	۳۳٫۰۰ آمپر برای بار کم؛ ۲۴٫۱۰ آمپر برای بار زیاد
توان نامی موتور در ۴۰۰ ولت به استاندارد IEC	توان خروجی نامی ۱۱٫۰۰ کیلووات در حالت بار اضافی پایین؛ ۷٫۵۰ کیلووات در حالت بار اضافی بالا
جریان خروجی نامی بر اساس نوع کارکرد	جریان ۲۵٫۰۰ آمپر در حالت بار اضافی پایین؛ ۱۶٫۵۰ آمپر در حالت بار اضافی بالا
چرخه کم‌بار	۱۵۰٪ جریان پایه به مدت ۳ ثانیه، سپس ۱۱۰٪ به مدت ۵۷ ثانیه در چرخه‌ای ۳۰۰ ثانیه‌ای
چرخه بالا-بار	۲۰۰٪ جریان پایه به مدت ۳ ثانیه، سپس ۱۵۰٪ به مدت ۵۷ ثانیه در چرخه‌ای ۳۰۰ ثانیه‌ای
فرکانس پالس و فرکانس خروجی	فرکانس پالس ۴ کیلوهرتز؛ کنترل برداری از ۰ تا ۲۴۰ هرتز؛ کنترل V/f از ۰ تا ۵۵۰ هرتز
فیلتر خط تعبیه‌شده	بدون فیلتر
ظرفیت ورودی دیجیتال	۶ ورودی استاندارد و ۱ ورودی ایمن در برابر خطا
مشخصات خروجی دیجیتال	۱ رله تغییرمسیر و ۱ خروجی ترانزیستوری، هر کدام برای بارهای مقاومتی با ولتاژ ۳۰ ولت مستقیم و جریان ۰٫۵ آمپر مشخص شده‌اند
ظرفیت رابط آنالوگ	۱ ورودی آنالوگ دیفرانسیل ۱۰ بیتی و ۱ خروجی آنالوگ غیرعایق‌شده
رابط دمای موتور	PTC، KTY یا ترمو-کلیک؛ دقت ±۵ درجه سانتی‌گراد
توابع امنیتی	قطع ایمن گشتاور (STO)
تلافی توان و بازده	۲۹۲٫۰ وات؛ بازده ۹۷ درصد
خنک‌کنندگی و نیاز هوایی	خنک‌کنندگی هوا با فن یکپارچه؛ ۰٫۰۱۸ متر مکعب بر ثانیه
شرایط محیطی کاری	از ۱۰- تا ۴۰+ درجه سانتی‌گراد؛ حداکثر رطوبت نسبی ۹۵ درصد در دمای ۴۰ درجه سانتی‌گراد بدون ایجاد شبنم یا یخ‌زدگی
بیشترین طول کابل موتور	۱۵۰ متر برای کابل زره‌دار یا بدون زره
محدوده رسانای ترمینال برق	۶ تا ۱۶ میلی‌متر مربع برای ترمینال‌های پیچی خط، موتور و مقاومت ترمز
پوشش و قاب	IP20 / نوع باز UL؛ FSC
ابعاد و وزن خالص	۱۴۰ × ۲۹۵ × ۲۰۵ میلی‌متر (عرض × ارتفاع × عمق)؛ ۴/۴۰ کیلوگرم

منبع رسمی: راهنمای محصول و مشخصات فنی شیمنس

پرسش‌های رایج

آیا باید درایو ۶SL3210-1KE22-6UF1 را به‌عنوان درایوی ۱۱ کیلووات یا ۷/۵ کیلووات انتخاب کنم؟

بر اساس جریان مورد نیاز موتور و چرخه بار، از رتبه‌بندی کم‌بار اضافی ۱۱ کیلووات یا رتبه‌بندی بار اضافی بالا ۷/۵ کیلووات استفاده کنید.

آیا ۶SL3210-1KE22-6UF1 از کنترل درایو شبکه‌ای برای تجهیزات متحرک پشتیبانی می‌کند؟

خیر، این نسخه اینورتر فیلترنشده است.

آیا ۶SL3210-1KE22-6UF1 می‌تواند موتوری را با بازخورد انکودر تنظیم کند؟

خیر، روش‌های کنترل پشتیبانی‌شده، برداری بدون سنسور و کنترل V/f بدون بازخورد از انکودر هستند.

حداکثر فرکانس خروجی برای حالت کنترل انتخاب‌شده روی ۶SL3210-1KE22-6UF1 چقدر است؟

محدودهٔ فرکانس خروجی در کنترل برداری ۰ تا ۲۴۰ هرتز و در کنترل V/f از ۰ تا ۵۵۰ هرتز است.

طول کابل موتور متصل به ۶SL3210-1KE22-6UF1 چقدر می‌تواند باشد؟

حداکثر طول کابل موتور برای کابل‌های زره‌دار و بی‌زره هر دو ۱۵۰ متر است.

کدام سنسورهای دمای موتور را می‌توان به ۶SL3210-1KE22-6UF1 وصل کرد؟

ورودی دما از سنسورهای PTC، KTY و Thermo-Click پشتیبانی می‌کند.

مقاومت ترمز را تا چه فاصله‌ای از ۶SL3210-1KE22-6UF1 می‌توان نصب کرد؟

اتصال مقاومت ترمز حداکثر طول کابل ۱۵ متر را مجاز می‌داند.

یادداشت‌های سازگردی و سفارش

پیش از سفارش ۶SL3210-1KE22-6UF1: نوع پروفی‌نت، محدوده ولتاژ خط AC و بار اضافی مورد نیاز را تطبیق دهید، سپس کابل موتور، اجزای ترمز و اقدامات EMC را برای نصب انتخاب کنید.

فهرست چک‌کردن سازگانی برای ۶SL3210-1KE22-6UF1

• جریان نامی موتور را با جریان اضافی کم یا زیاد انتخاب‌شده مقایسه کنید.
• برای قاب FSC خنک‌شونده با فن و شرایط محیطی مشخص‌شده، تهویه کابینت را فراهم کنید.
• سایز مقطع هادی‌ها و طول کابل مقاومت ترمز را در محدوده‌های ترمینال انتخاب کنید.
• ورودی/خروجی محلی، سنسور دمای موتور و مدار STO را برای کاربرد درایو پیکربندی کنید.
