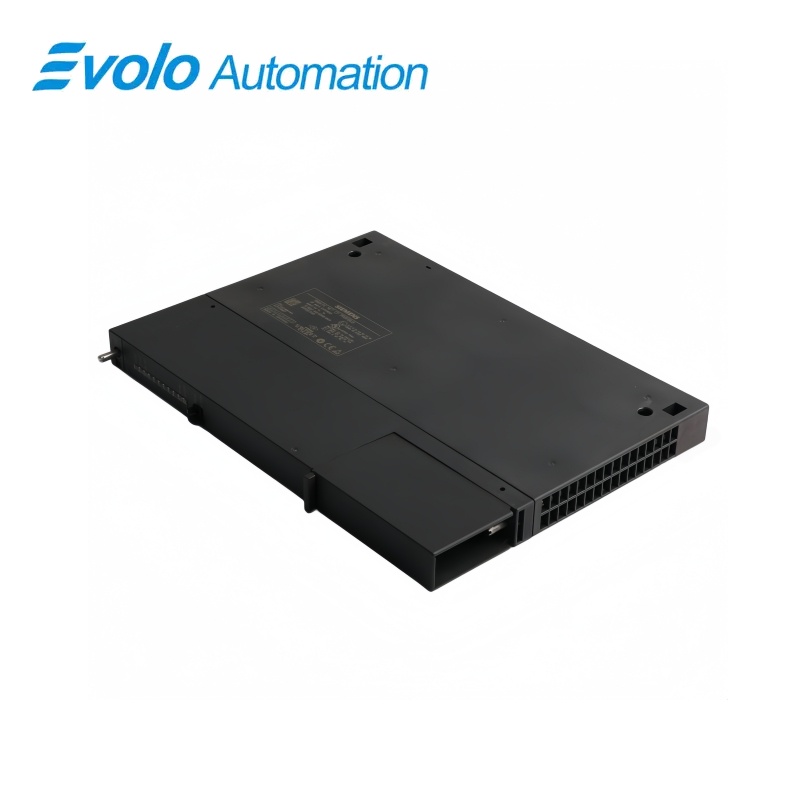

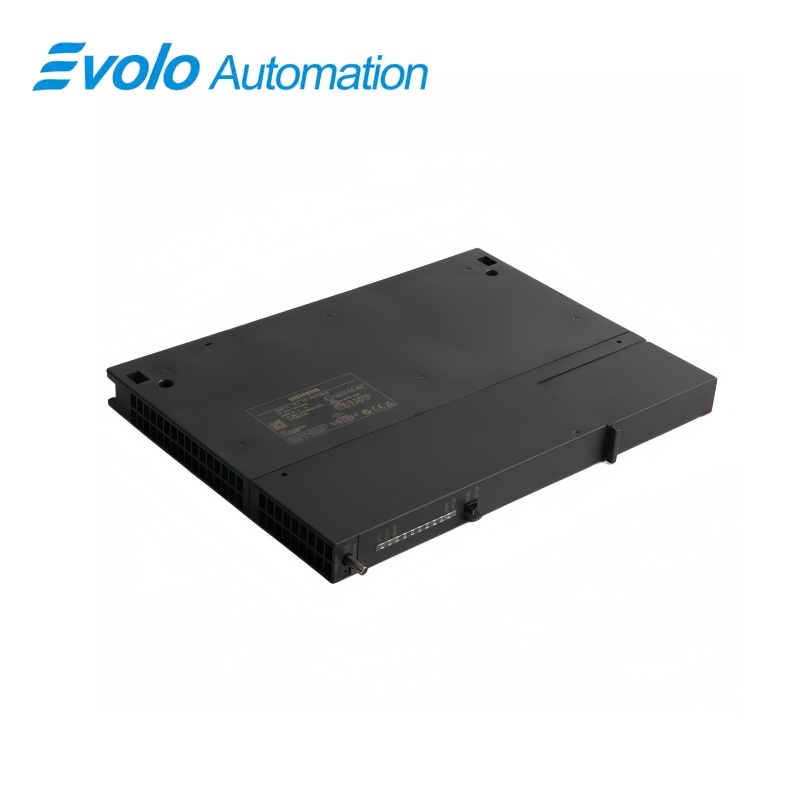

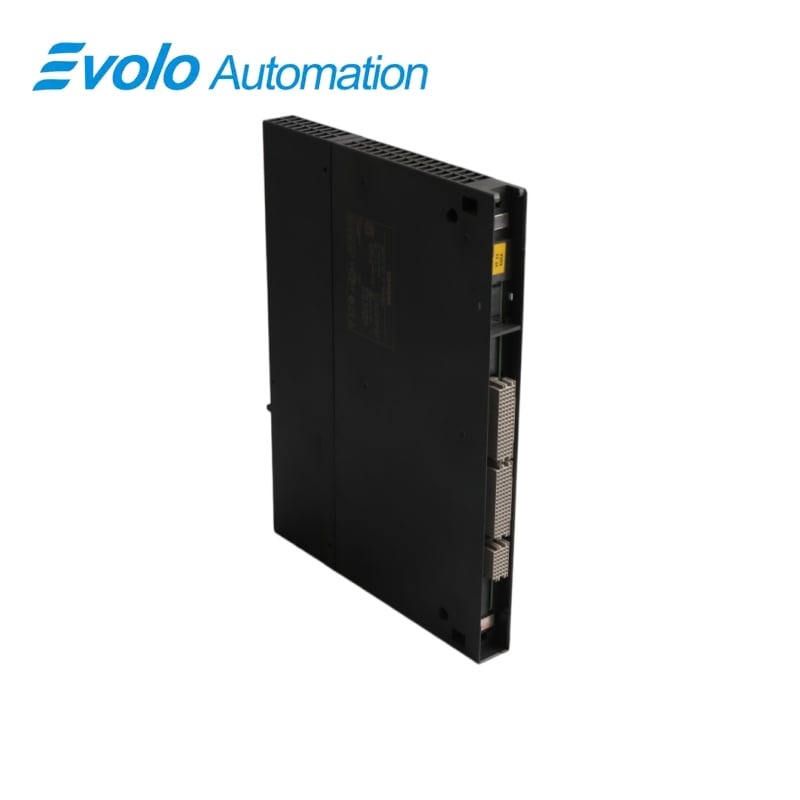

پردازنده ارتباطی PROFIBUS گسترش‌یافته سیمنس سیماتیک NET CP 443-5 با شماره مدل ۶GK7443-5DX05-0XE0
سازنده: زیمنس
وضعیت: نو و اوریجینال
زمان تحویل: موجود در انبار
مبدأ: آلمان
گارانتی: ۱۲ ماه
رایانامه: [email protected]
واتس‌آپ: +86-18150117685
- مرور کلی
- خلاصه ی محصول
- توابع کلیدی
- مشخصات رسمی
- پرسش‌های رایج
- یادداشت‌های سازگردی و سفارش
- مدل‌های پرفروش
- محصولات توصیه‌شده
مرور کلی
سیمنز · سیماتیک نت اس۷-۴۰۰
۶گک۷۴۴۳-۵دیکس۰۵-۰اکس‌اِی۰ سیماتیک نت سی‌پی ۴۴۳-۵ گسترش‌یافتهٔ پروفی‌باس، پردازندهٔ ارتباطی
سی‌پی ۴۴۳-۵ گسترش‌یافته، پردازندهٔ ارتباطی سیماتیک نت برای اتصال ایستگاه اس۷-۴۰۰ به پروفی‌باس دی‌پی با خدمات اضافی اس۷، پی‌جی/او‌پی و سازگون با اس۵ است.
در یک نگاه
| برند | زیمنس |
|---|---|
| مدل | 6GK7443-5DX05-0XE0 |
| نوع محصول | پردازندهٔ ارتباطی پروفی‌باس سی‌پی ۴۴۳-۵ گسترش‌یافته |
| عملکرد اصلی | اتصال کنترلر اس۷-۴۰۰ به پروفی‌باس دی‌پی و خدمات ارتباطی صنعتی |
| برنامه یا سری سازگان | سیستم‌های سیماتیک اس۷-۴۰۰ که نیازمند ارتباط اصلی دی‌پی، ارتباط اس۷، ارتباط پی‌جی/او‌پی یا ارتباط سازگون با اس۵ هستند |
شناسایی دقیق
تطابق دقیق کد ۶گک۷۴۴۳-۵دیکس۰۵-۰اکس‌اِی۰ حرف به حرف و تأیید کامل عنوان «پردازندهٔ ارتباطی پروفی‌باس سیماتیک نت سی‌پی ۴۴۳-۵ گسترش‌یافته»
چیدمان رابط
پیش از اتصال واحد جایگزین، منبع تغذیه‌ی نصب‌شده، درگاه‌ها، اتصالات میدانی و لوازم جانبی مورد نیاز را تأیید کنید.
بررسی پیکربندی
پروژه‌ی مهندسی تأییدشده، پارامترهای شبکه و داده‌های کاربردی به‌کاررفته در سیستم نصب‌شده را حفظ کنید.
خلاصه ی محصول
سی‌پی ۴۴۳-۵ گسترش‌یافته، پردازندهٔ ارتباطی سیماتیک نت برای اتصال ایستگاه اس۷-۴۰۰ به پروفی‌باس دی‌پی با خدمات اضافی اس۷، پی‌جی/او‌پی و سازگون با اس۵ است.
این پردازنده از ارتباط دی‌پی‌وی۱ با حداکثر ۱۲۵ ایستگاه فرعی توزیع‌شده پشتیبانی می‌کند. ارتباط اس۷، عملکردهای پی‌جی/او‌پی و ارتباط باز سازگون با اس۵ می‌توانند از طریق همین ماژول انجام شوند. نرخ‌های انتقال پروفی‌باس پشتیبانی‌شده از ۹/۶ کیلوبیت بر ثانیه تا ۱۲ مگابیت بر ثانیه متغیر است.
توابع کلیدی
عملیات ایستگاه اصلی PROFIBUS DP
پردازنده از ارتباط DPV1 با حداکثر ۱۲۵ دستگاهٔ فرعی توزیع‌شده پشتیبانی می‌کند.
خدمات ارتباطی چندگانه
ارتباط S7، عملکردهای PG/OP و ارتباط باز سازگان‌باشده با S5 می‌توانند از طریق یک ماژول مشترک اجرا شوند.
محدودهٔ گستردهٔ سرعت اتوبوس
نرخ‌های انتقال PROFIBUS پشتیبانی‌شده از ۹٫۶ کیلوبیت بر ثانیه تا ۱۲ مگابیت بر ثانیه متغیر است.
مشخصات رسمی
| نرخ‌های انتقال PROFIBUS | ۹/۶ کیلوبیت بر ثانیه تا ۱۲ مگابیت بر ثانیه |
|---|---|
| اتصال‌دهنده PROFIBUS | سوکت ۹ پینی D-sub، RS485 |
| پروفایل PROFIBUS | DPV1 |
| حداکثر تعداد ایستگاه‌های وابسته DP | 125 |
| مساحت کل ورودی دی‌پی | ۴۰۹۶ بایت |
| مساحت کل خروجی دی‌پی | ۴۰۹۶ بایت |
| دادهٔ ورودی به ازای هر ایستگاه فرعی DP | حداکثر ۲۴۴ بایت |
| دادهٔ خروجی به ازای هر ایستگاه فرعی DP | حداکثر ۲۴۴ بایت |
| حداکثر اتصالات S7 | 48 |
| اتصال‌های ارتباطی باز | 32 |
| داده‌های ارتباطی باز به ازای هر اتصال | ۲۴۰ بایت |
| تامین توان از طریق بک‌پلین | ۵ ولت جریان مستقیم، ±۵٪ |
| مصرف جریان معمولی | ۰٫۶ A |
| تلفات توان معمولی | 3 وات |
| دمای کاری | ۰ تا ۶۰ °C |
| دمای نگهداری و حمل‌ونقل | ۴۰- تا ۷۰ درجه سلسیوس |
| حداکثر رطوبت نسبی | 95% |
| درجه حفاظت | IP20 |
| ابعاد | ۲۵ × ۲۹۰ × ۲۱۰ میلی‌متر |
| وزن تقریبی | ۰٫۶۵ کیلوگرم |
پرسش‌های رایج
مدل ۶GK7443-5DX05-0XE0 چند شیب‌دی‌پی را می‌تواند کنترل کند؟
یک سیستم اصلی دی‌پی پیکربندی‌شده می‌تواند تا ۱۲۵ شیب‌دی‌پی را شامل شود.
کدام اتصال‌دهندهٔ PROFIBUS توسط ۶GK7443-5DX05-0XE0 استفاده می‌شود؟
رابط اتوبوس از اتصال‌دهندهٔ D-sub با ۹ پین و لایهٔ فیزیکی RS485 بهره می‌برد.
سرعت‌های PROFIBUS کدام‌اند که توسط ۶GK7443-5DX05-0XE0 پشتیبانی می‌شوند؟
رابط نرخ‌های استاندارد از ۹/۶ کیلوبیت بر ثانیه تا ۱۲ مگابیت بر ثانیه را پشتیبانی می‌کند.
آیا ۶GK7443-5DX05-0XE0 قادر به انتقال ارتباطات S7 و PG/OP است؟
بله، این ماژول ارتباطات S7 و خدمات دستگاه‌های برنامه‌نویسی یا پنل‌های اپراتوری را پشتیبانی می‌کند.
آیا ۶GK7443-5DX05-0XE0 از قابلیت‌های DPV1 پشتیبانی می‌کند؟
بله، پردازندهٔ ارتباطی از پروفایل DPV1 پشتیبانی می‌کند.
محافظت محیطی ارائه‌شده توسط ۶GK7443-5DX05-0XE0 چیست؟
این ماژول با درجهٔ حفاظت IP20 ارزیابی شده و باید در جعبهٔ محافظ مناسب نصب گردد.
چه چیزی باید پیش از جایگزینی ۶GK7443-5DX05-0XE0 حفظ شود؟
پروژهٔ STEP 7، آدرس اتوبوس، نرخ انتقال، پیکربندی دستگاه‌های فرعی و اتصالات ارتباطی پیکربندی‌شده را ذخیره کنید.
یادداشت‌های سازگردی و سفارش
فهرست بررسی سازگاری
- از پردازندهٔ ارتباطی در رک مرکزی سازگان‌یافتهٔ SIMATIC S7-400 استفاده کنید.
- کابل PROFIBUS، اتصال‌دهنده، آدرس و نرخ انتقال را با شبکهٔ نصب‌شده تطبیق دهید.
- کل پیکربندی سخت‌افزاری و ارتباطی را از پروژهٔ تأییدشدهٔ STEP 7 بازیابی کنید.
