ماژول ترمینال سیمنز ۶ES۷۱۹۳-۴CB۰۰-۰AA۰ SIMATIC ET ۲۰۰S TM-E۱۵S۲۳-۰۱

مرور کلی

سیمنز SIMATIC ET ۲۰۰S

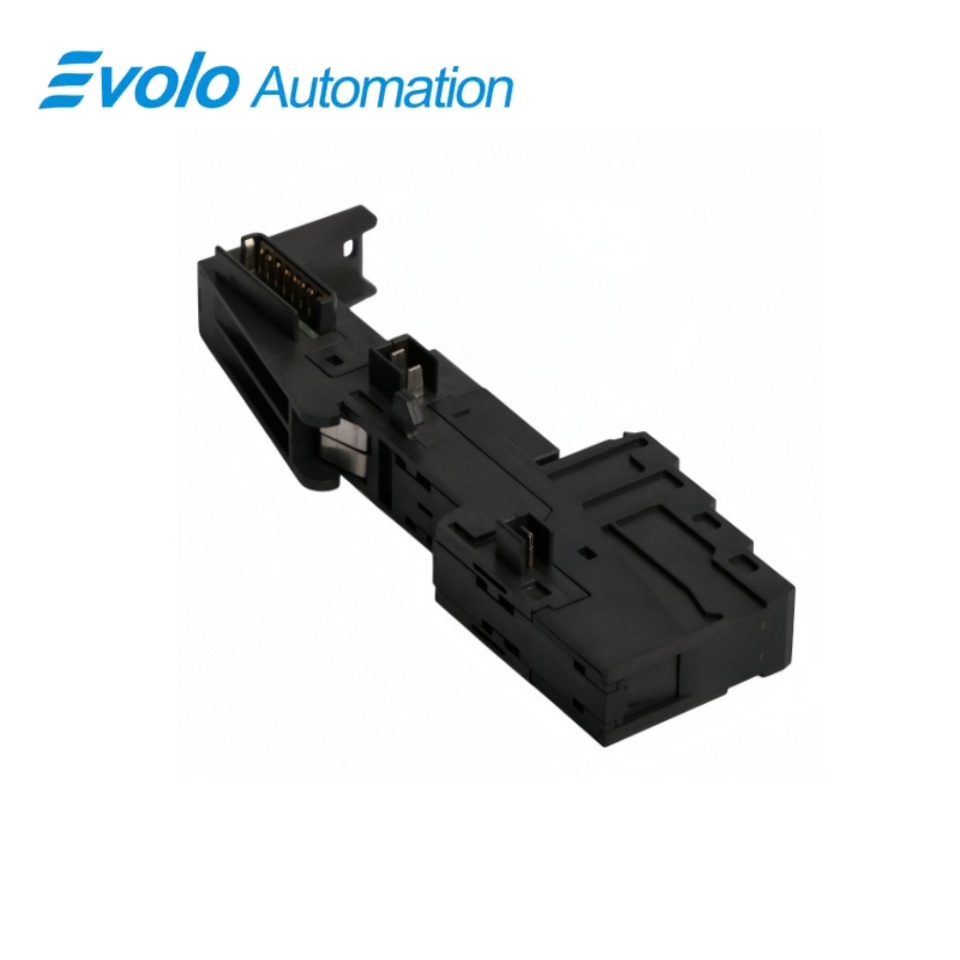

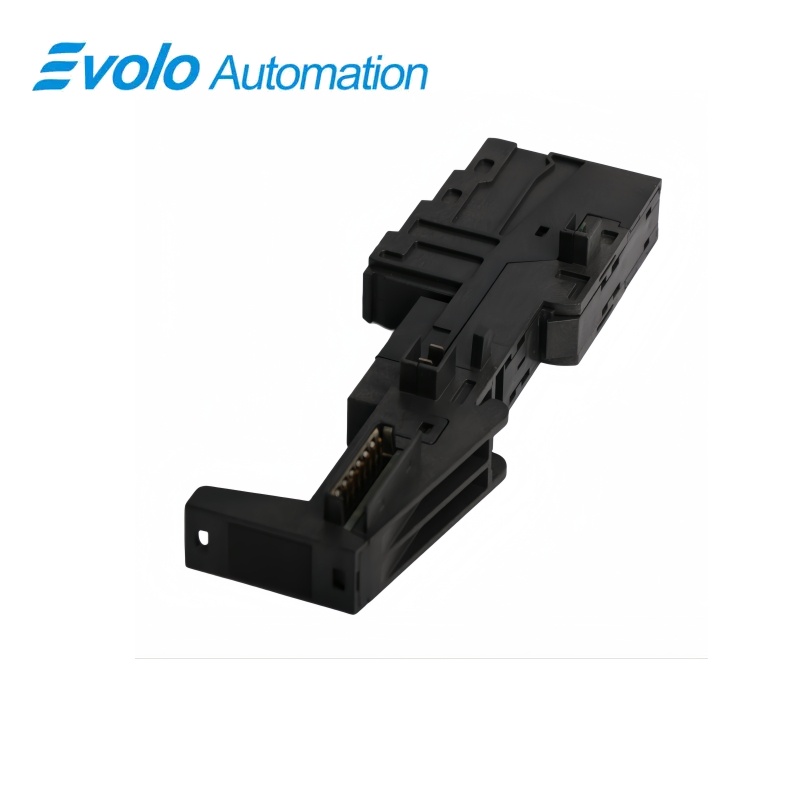

ماژول ترمینال ۶ES7193-4CB00-0AA0 SIMATIC ET 200S TM-E15S23-01

پایهٔ پیچی با شش موقعیت میدانی شماره‌گذاری‌شده و اتصال‌دهندهٔ اتوبوس کمکی پیوسته بدون دسترسی محلی به AUX1.

در یک نگاه

برند	زیمنس
مدل	6ES7193-4CB00-0AA0
نوع محصول	پایه ماژول الکترونیکی
عملکرد اصلی	اتمام سیگنال میدانی
کاربرد	ماژول‌های الکترونیکی ۱۵ میلی‌متری ET 200S

شش موقعیت میدانی

ماژول الکترونیکی ترمینال‌های شماره‌گذاری‌شده ۱–۳ و ۵–۷ را اختصاص می‌دهد.

عبور AUX1

اتوبوس کمکی بدون اتصال ترمینال محلی، پیوسته باقی می‌ماند.

پوشش ترمینال کوتاه‌تر

ارتفاع بدنهٔ ۱۲۰ میلی‌متری الگوی پیچی ۲ در ۳ را جای می‌دهد.

خلاصه ی محصول

6ES7193-4CB00-0AA0 پایهٔ پیچی TM-E15S23-01 برای موقعیت‌های ماژول الکترونیکی ۱۵ میلی‌متری در ایستگاه ET 200S است.

چیدمان شش‌موقعیتی آن، AUX1 را به‌عنوان اتوبوس عبوری داخلی نگه می‌دارد و رابط الکتریکی و مکانیکی لازم برای ماژول الکترونیکی قرارگرفته در آن را فراهم می‌کند.

تمرکز سفارش: این پایهٔ شش‌موقعیتی با کد -۰۱ را انتخاب کنید وقتی مدار ماژول از ترمینال‌های ۱ تا ۳ و ۵ تا ۷ استفاده می‌کند و نیازی به ترمینال‌های AUX1 محلی ندارد.

توابع کلیدی

ترمینال‌های مورد نیاز در محل را به هم متصل کنید.

ماژول الکترونیکی قرار داده‌شده، سیگنال‌ها را در ترمینال‌های ۱ تا ۳ و ۵ تا ۷ تعریف می‌کند.

اتصال اتوبوس کمکی ایستگاه را فراهم کنید.

AUX1 از طریق پایه ادامه پیدا می‌کند و به گروه پتانسیل سمت چپ می‌رسد، بدون اینکه اتصال محلی از سوی میدان ایجاد شود.

موقعیت ماژول الکترونیکی را آماده کنید.

پایهٔ ترمینال را قبل از قرار دادن ماژول الکترونیکی نصب و سیم‌کشی کنید؛ از ترمینال‌های پیچی با گشتاور تنظیم‌شدهٔ مشخص استفاده نمایید.

مشخصات رسمی

آرایش ترمینال	۲ × ۳ اتصال
فناوری اتصال	Screw terminals
موقعیت‌های ترمینال ماژول الکترونیکی	۱ تا ۳ و ۵ تا ۷
دسترسی به ترمینال AUX1	اتصال محلی وجود ندارد
مسیریابی اتوبوس AUX1	بدون وقفه به گروه پتانسیل سمت چپ متصل است
محدودهٔ رسانای بدون عایق، جامد و انعطاف‌پذیر	۰٫۱۴ تا ۲٫۵ میلی‌متر مربع
محدودهٔ رسانای انعطاف‌پذیر با فرول	۰٫۱۴ تا ۱٫۵ میلی‌متر مربع
طول برداشتن عایق سیم	11 میلی‌متر
تعداد هادی‌ها در هر اتصال	۱؛ یا به‌طور جایگزین ۲ عدد که مجموع سطح مقطع آن‌ها در یک فرول مشترک حداکثر ۱٫۵ میلی‌متر مربع باشد
حداکثر قطر عایق سیم	۳٫۱ میلی‌متر در سطح مقطع ۱٫۵ میلی‌متر مربع؛ ۳٫۸ میلی‌متر در سطح مقطع ۲٫۵ میلی‌متر مربع
ابزار سیم‌کشی و گشتاور	پیچ‌گوشتی ۳ میلی‌متری؛ ۰٫۴ تا ۰٫۷ نیوتن‌متر
ابعاد (عرض × ارتفاع × عمق)	۱۵ × ۱۲۰ × ۴۳ میلی‌متر
وزن تقریبی ماژول	55 گرم

منبع رسمی: راهنمای کاربردی ماژول ترمینال زیمنس · نصب و اتصالات ال‌تی ۲۰۰اس

پرسش‌های رایج

آیا مدل ۶ES7193-4CB00-0AA0 به من ترمینال‌های شماره‌دار ۴ و ۸ می‌دهد؟

خیر، این پایهٔ شش‌پایه‌ای ترمینال‌های ۱ تا ۳ و ۵ تا ۷ را برای ماژول الکترونیکی قرارداده‌شده فراهم می‌کند.

آیا می‌توانم از مدل ۶ES7193-4CB00-0AA0 برای تقسیم اتوبوس کمکی به بخش جدیدی استفاده کنم؟

خیر، اتوبوس AUX1 آن به‌صورت پیوسته با گروه سمت چپ باقی می‌ماند.

اگر ایستگاه من از مدل ۶ES7193-4CB00-0AA0 استفاده می‌کند، AUX1 را کجا متصل کنم؟

از یک ماژول ترمینال با دسترسی کمکی در جای دیگری در ایستگاه استفاده کنید، زیرا این پایه هیچ ترمینال میدانی AUX1‌ای ارائه نمی‌دهد.

آیا مدل ۶ES7193-4CB00-0AA0 از ماژول الکترونیکی ۴DI DC24V ST با شمارهٔ ۶ES7131-4BD01-0AA0 پشتیبانی می‌کند؟

بله، مدل TM-E15S23-01 یکی از پایه‌های پیچی سازگان‌پذیر برای آن ماژول الکترونیکی است.

آیا مدل ۶ES7193-4CB00-0AA0 نیازمند ارتفاع ۱۵۷ میلی‌متری مشابه پایهٔ جهانی TM-E15S26-A1 است؟

خیر، این ماژول شش‌پایه‌ای ارتفاعی برابر با ۱۲۰ میلی‌متر دارد، در حالی که ارتفاع پایهٔ جهانی ۱۵۷ میلی‌متر است.

چگونه فرول مشترک دو سیمه را برای مدل ۶ES7193-4CB00-0AA0 آماده کنم؟

ساختار مقطع ترکیبی هادی را در محدودهٔ ۱٫۵ میلی‌متر مربع نگه دارید و برای آماده‌سازی سیم از طول ۱۱ میلی‌متری بدون عایق استفاده کنید.

هنگام تعویض مدل ۶ES7193-4CB00-0AA0 در یک ردیف از پیش سیم‌کشی‌شده چه چیزی را باید بررسی کنم؟

تخصیص ترمینال‌های شش‌پایه‌ای، مسیر پیوستهٔ AUX1 و سیم‌کشی پیچی ترمینال را قبل از نصب مجدد ماژول الکترونیکی حفظ کنید.

یادداشت‌های سازگردی و سفارش

قبل از سفارش مدل ۶ES7193-4CB00-0AA0: تنها در مواردی از پایهٔ فشردهٔ شش‌پایه‌ای پیچی استفاده کنید که تخصیص ترمینال الکترونیکی و عدم دسترسی محلی به AUX1 با نیازهای مدار سازگان داشته باشد و پنج عدد از این پایه‌ها در هر واحد بسته‌بندی قرار دارد.

فهرست بررسی سازگاری برای ۶ES۷۱۹۳-۴CB۰۰-۰AA۰

• مدار را با مکان‌های شماره‌گذاری‌شده ۱ تا ۳ و ۵ تا ۷ هماهنگ کنید.
• اتصال لازم فیلد AUX۱ را در پایه‌ای دیگر مناسب فراهم کنید.
• فاصلهٔ خالی پوستهٔ ۱۲۰ میلی‌متری را حفظ کنید.
• ۱۱ میلی‌متر از عایق را جدا کرده و پیچ‌های ترمینال را با گشتاور ۰٫۴ تا ۰٫۷ نیوتون‌متر تنظیم کنید.
