بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330104-15-25-10-02-00 |
کمترین مقدار سفارش: |
1 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه (حداقل طول بدون رزوه): |
150 میلیمتر |
|
گزینه طول کل محفظه: |
250 mm |
|
گزینه طول کل: |
1.0 متر (3.3 فوت) |
|
گزینه کانکتور و نوع کابل: |
کانکتور کواکسیال مینیاتوری ClickLoc با محافظ کانکتور، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
لازم نیست |
|
ابعاد: |
25.5x25x2cm |
|
وزن: |
0.60 کیلوگرم |
توضیح

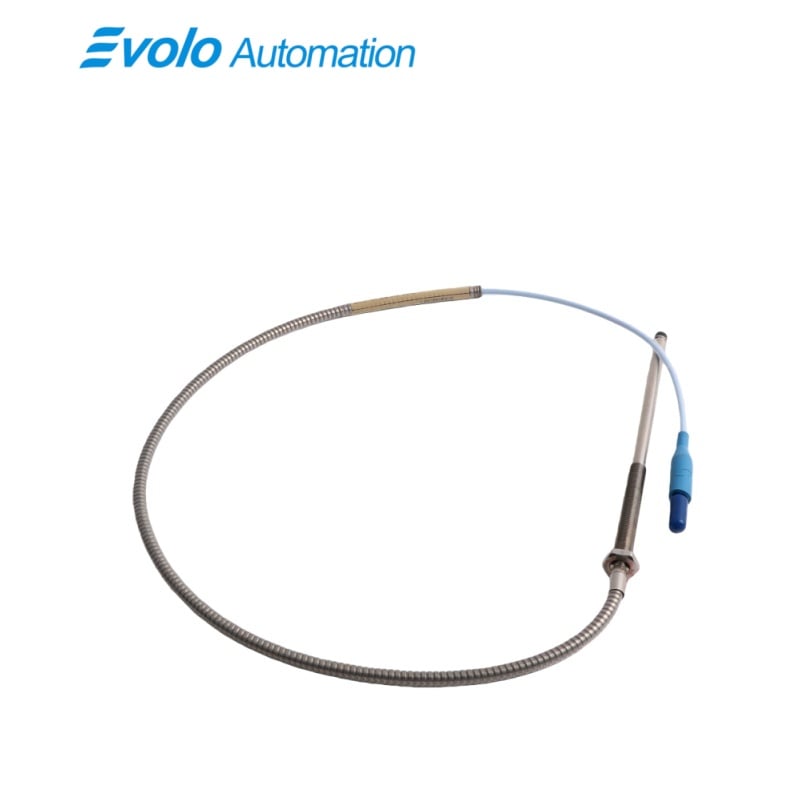

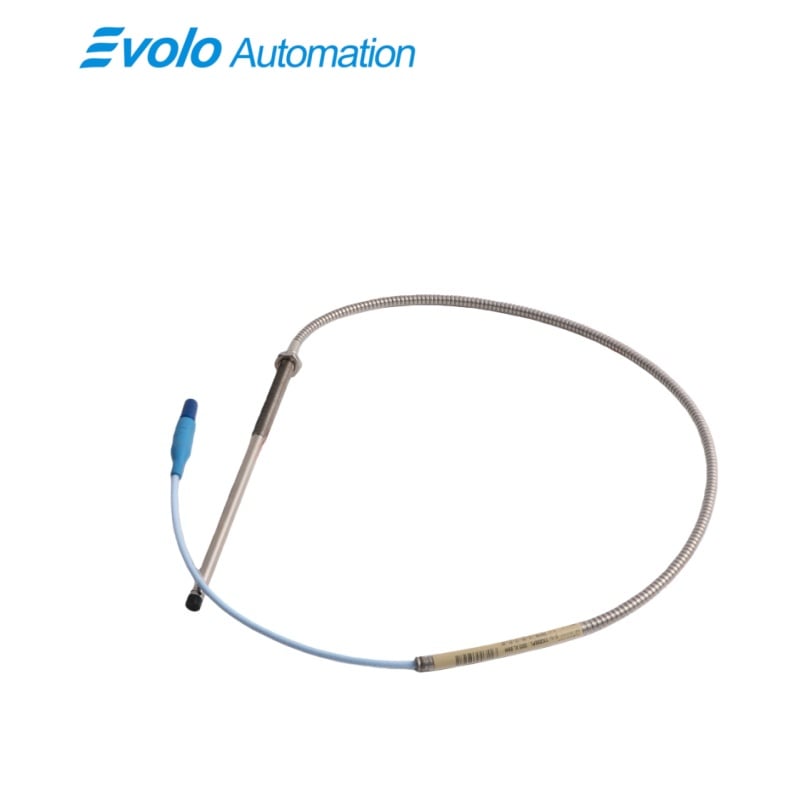

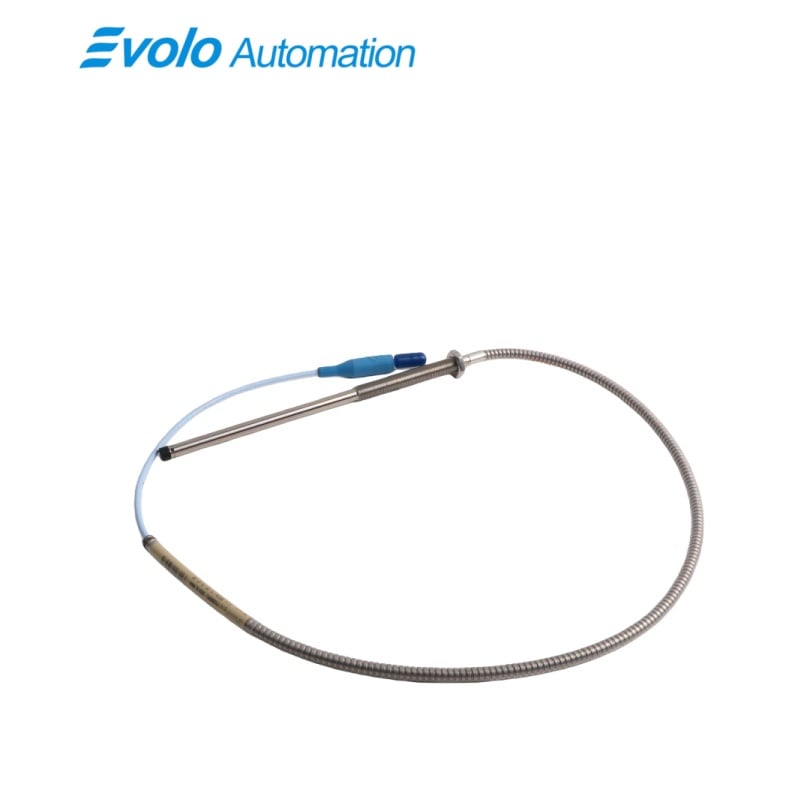

سنسورهای نزدیکی 330104-15-25-10-02-00 از نوع 3300 XL با قطر 8 میلیمتر، سنسورهای تغییرمکان بدون تماس هستند که با دقت بالا طراحی شدهاند و برای نظارت مداوم بر ماشینآلات دوار حیاتی به کار میروند. به عنوان یک جزء اصلی از خانواده سنسورهای نزدیکی 3300 XL با قطر 8 میلیمتر، این مدل با تولید ولتاژ خروجی متناسب مستقیم با فاصله بین نوک سنسور و سطح هدف رسانا، اندازهگیریهای پایدار و قابل تکراری را فراهم میکند. این اصل عملکردی به سنسورهای نزدیکی 3300 XL با قطر 8 میلیمتر اجازه میدهد تا به طور دقیق، هم موقعیت ایستا و هم سیگنالهای ارتعاشی پویا را ثبت کنند و آنها را به اجزای ضروری سیستمهای نظارت بر وضعیت در محیطهای صنعتی شدید تبدیل میکند.
سنسورهای نزدیکی 3300 XL 8 میلیمتر بهطور گسترده در نظارت بر ارتعاشات یاتاقانهای فیلم مایع، اندازهگیری موقعیت محوری شفت، تشخیص موقعیت تراست و کاربردهای سرعت یا مرجع فاز استفاده میشوند. با دامنه خطی 2 میلیمتر (80 میل)، این سنسور اندازهگیری جابجایی با رزولوشن بالا را فراهم میکند و امکان تشخیص زودهنگام عدم همترازی شفت، عدم تعادل، رشد حرارتی یا سایش مکانیکی را فراهم میآورد. این سطح از دقت برای محافظت از داراییهای باارزش بالا مانند توربینها، کمپرسورها، پمپها و موتورهایی که در شرایط پیوسته یا بار سنگین کار میکنند، حیاتی است.
حُسَن طراحیشان با طول بدون رزوه ۱۵۰ میلیمتر و طول کلی پوسته ۲۵۰ میلیمتر، به حسگرهای نزدیکی 3300 XL 8 mm انعطافپذیری عالی در نصب در فضاهای محدود یا آرایشهای نصب سفارشی میدهد. کابل استاندارد ۱٫۰ متری همراه با اتصالدهنده کوچک هممحور ClickLoc، انتقال امن سیگنال را تضمین کرده و نصب و نگهداری را ساده میکند. اتصالدهنده ClickLoc همراه با محافظ، قابلیت اطمینان مکانیکی را افزایش داده و خطر قطع تصادفی در حین کار را کاهش میدهد.
کاربردها
از حسگرهای نزدیکی 3300 XL 8 mm بهطور گسترده برای پایش ارتعاش و موقعیت شفت در ماشینآلات دوار حیاتی مانند توربینهای بخار، توربینهای گاز، کمپرسورها، پمپها و موتورهای بزرگ استفاده میشود. با دامنه خطی دقیق ۲ میلیمتر و مشخصههای خروجی پایدار، این حسگرها شناسایی زودهنگام عدم تعادل، خمیدگی شفت، عدم همترازی و سایش یاتاقان را امکانپذیر میکنند و به اپراتورها کمک میکنند تا متوقفشدنهای برنامهریزینشده جلوگیری کرده و عمر مفید تجهیزات را افزایش دهند.
در محیطهای صنعتی با دمای بالا و شرایط سخت، از جمله نیروگاهها، پالایشگاهها و تأسیسات تولید سنگین، حسگرهای نزدیکی 3300 XL 8 میلیمتری عملکرد قابل اعتمادی در محدوده وسیع دمایی کاری از 45- درجه سانتیگراد تا 187+ درجه سانتیگراد ارائه میدهند. ساختار مستحکم آنها و مشخصات الکتریکی پایدار، اندازهگیری دقیق جابجایی را حتی در شرایط تنش حرارتی مداوم و شرایط متغیر کاری تضمین میکند.
حسگرهای نزدیکی 3300 XL 8 میلیمتری بهطور رایج در تأسیسات نفت و گاز نیز برای اندازهگیری موقعیت مهره، جابجایی محوری و سرعت استفاده میشوند. کابل سههدی 75 اهمی و کانکتور کوچک ClickLoc، یکپارچگی قوی سیگنال را در مناطق دارای تداخل الکترومغناطیسی بالا حفظ میکنند و از این رو جمعآوری قابل اعتماد دادهها را برای سیستمهای محافظت ماشینآلات و نظارت بر وضعیت تضمین میکنند.
مشخصات
|
دمای کاری و نگهداری: |
-45°C تا +1 87°C (-52°F تا +355 °F) |
|
کابل استاندارد: |
سههدی 75Ω |
|
مقاومت خروجی: |
45 ω |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
|
سیمکشی در محل: |
0.2 تا 1.4 میلیمتر مربع (16 تا 24 AWG) |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
توان : |
نیازمند ولتاژ -15.5 تا -23 ولت مستقیم بدون مانع در 12 |
مزیت رقابتی
1. اندازهگیری با دقت بالا برای داراییهای حیاتی
حبابهای نزدیکی 3300 XL 8 میلیمتری دارای محدوده اندازهگیری خطی 2 میلیمتر و پایداری بسیار خوب در خروجی هستند که امکان تشخیص دقیق حرکتهای کوچک شفت و تغییرات لرزش را فراهم میکنند. این سطح بالا از دقت، استراتژیهای پیشرفته نگهداری پیشبینانه را پشتیبانی میکند و به جلوگیری از خرابیهای فاجعهبار ماشینآلات کمک میکند.
2. قابلیت اطمینان اثباتشده در شرایط عملیاتی شدید
با دامنه دمایی کار و نگهداری از -45°C تا +187°C، حبابهای نزدیکی 3300 XL 8 میلیمتری برای عملکرد پایدار در محیطهای حرارتی شدید طراحی شدهاند. طراحی مستحکم آنها اطمینان از قابلیت اطمینان بلندمدت در کاربردهایی فراهم میکند که در آن نوسانات دما و شرایط سخت اجتنابناپذیر هستند.
3. یکپارچهسازی آسان و قابلیت تعویض سیستم
سنسورهای نزدیکی 3300 XL 8 میلیمتری با اجزای مرتبط سیستم کاملاً سازگار هستند و نیازی به کالیبراسیون یا تطبیق پیچیده ندارند. اتصالدهنده کوچک کواکسیال ClickLoc نصب را آسان میکند، زمان تعمیر و نگهداری را کاهش میدهد و انعطافپذیری سیستم را برای پروژههای نصب جدید و همچنین ارتقاء سیستمهای قدیمی افزایش میدهد.
