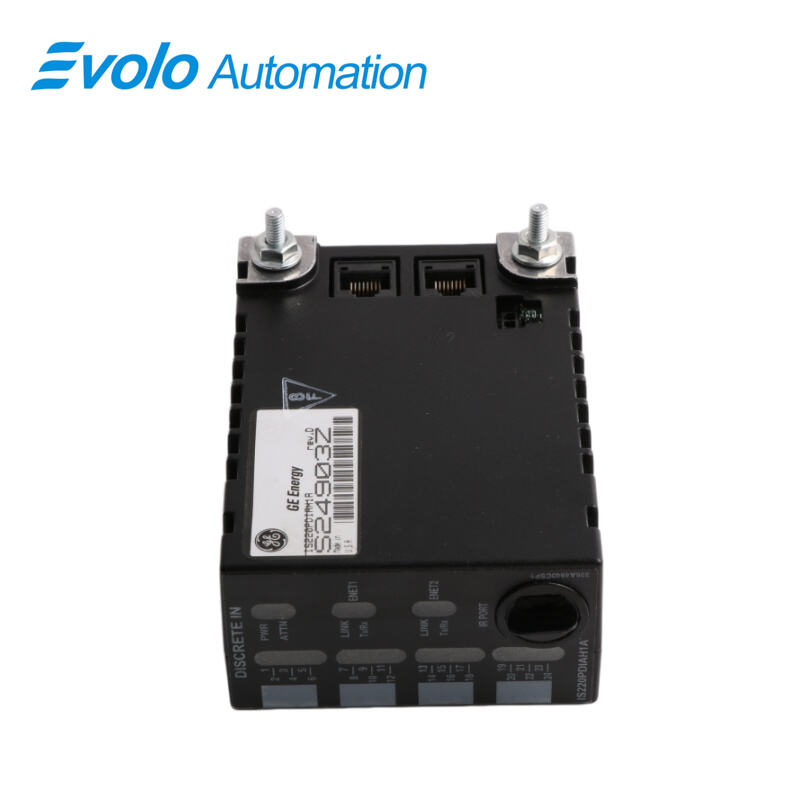

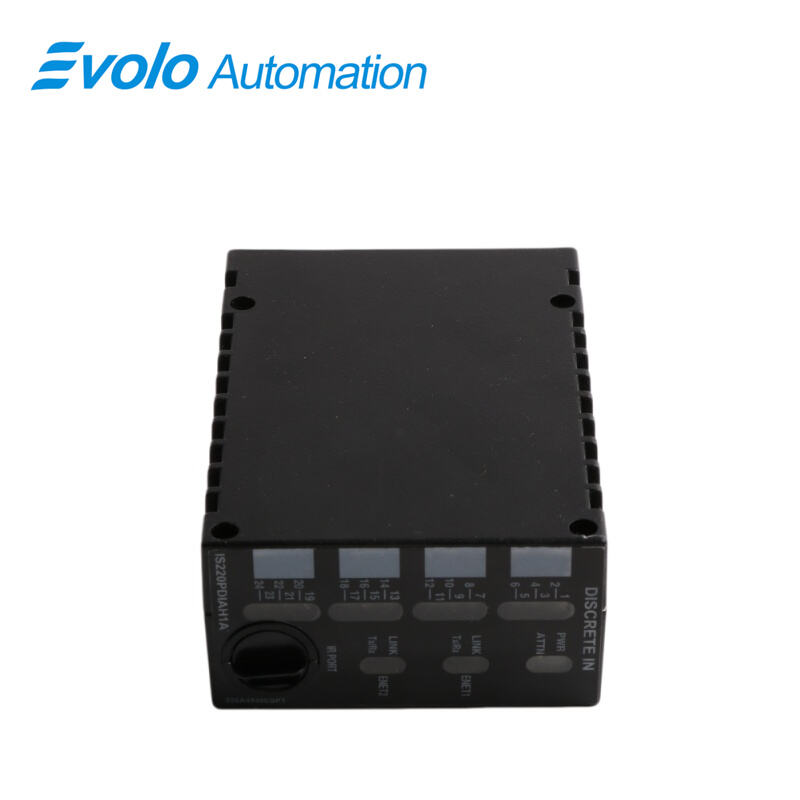

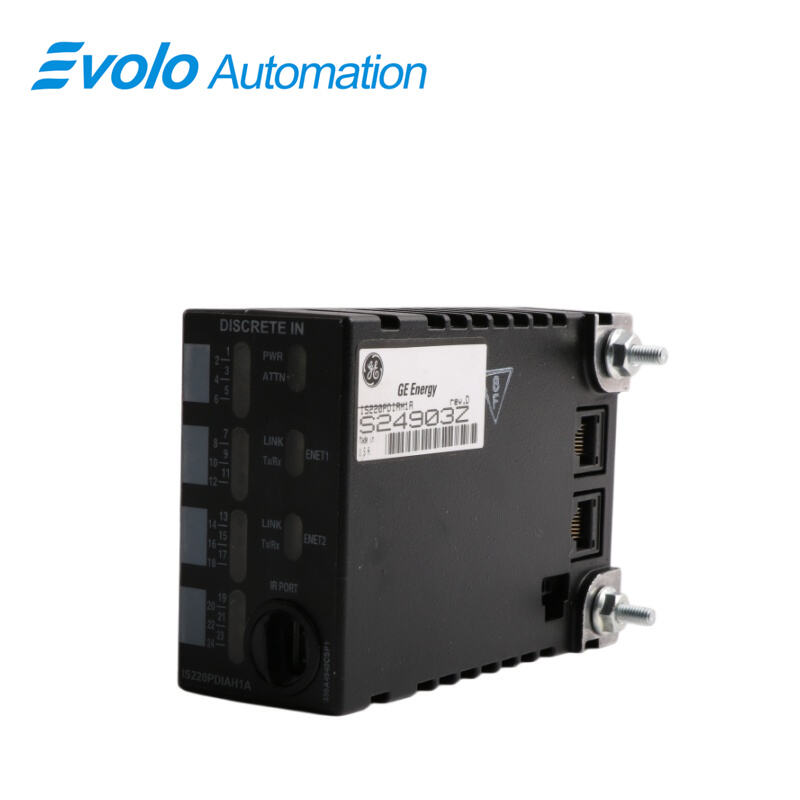

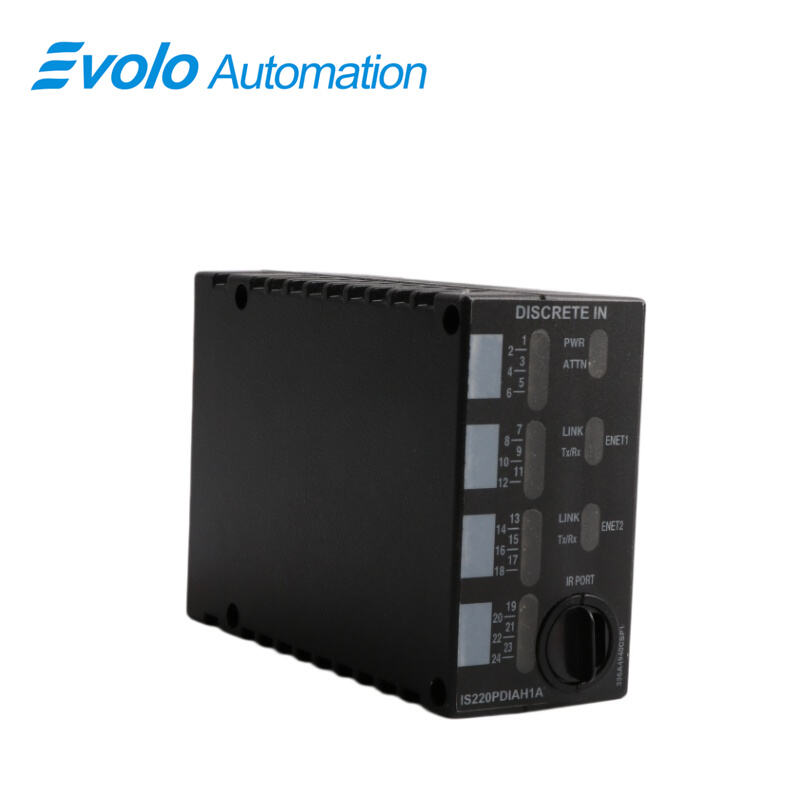

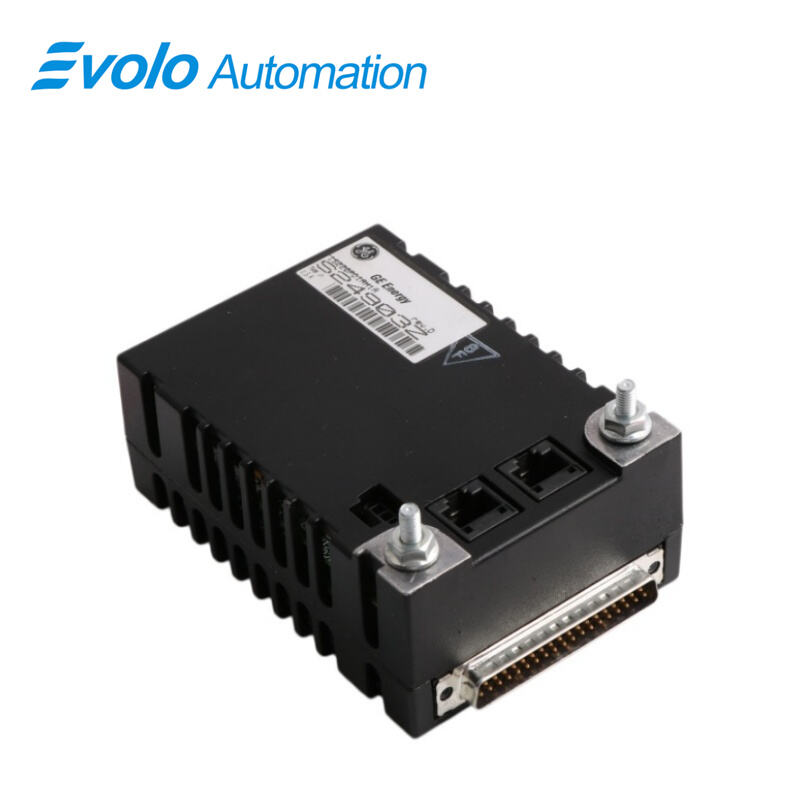

برد ترمینال ورودی تماس گسسته IS220PDIAH1AD IS220PDIAH1A

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	IS220PDIAH1AD IS220PDIAH1A
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

IS220PDIAH1AD و IS220PDIAH1A تابلوی اتصال ورودی تماسی گسسته‌ای هستند که توسط شرکت جنرال الکتریک (General Electric) در سری Mark Vle طراحی و ساخته شده‌اند و در سیستم‌های کنترل توربین توزیع‌شده GE به کار می‌روند. بستهٔ ورودی/خروجی PDIA رابط الکتریکی بین یک یا دو شبکه اترنت ورودی/خروجی و تابلوی اتصال ورودی گسسته را فراهم می‌کند. این بسته شامل یک تابلوی پردازنده است که برای تمامی بسته‌های ورودی/خروجی توزیع‌شدهٔ Mark Vle مشترک است و یک تابلوی جمع‌آوری داده که به‌طور خاص برای عملکرد ورودی گسسته طراحی شده است. این بسته حداکثر ۲۴ ورودی تماسی و سیگنال‌های بازخورد اختصاصی تابلوی اتصال را می‌پذیرد؛ و بستهٔ PDIA سه سطح ولتاژ مختلف را پشتیبانی می‌کند (با تابلوهای اتصال نوع TBC1H1، H2 و H3). امکان اتصال به تابلوی ورودی گسستهٔ عایق‌شده با قابلیت حس ولتاژ (با تابلوی اتصال نوع TICI) نیز فراهم است. ورودی سیستم به این بسته از طریق دو اتصال‌دهنده اترنت RJ45 و یک ورودی سه‌پینهٔ تغذیه انجام می‌شود. ورودی سیگنال گسسته از طریق یک اتصال‌دهندهٔ DC-37 پینی صورت می‌گیرد که مستقیماً به اتصال‌دهندهٔ مربوطهٔ تابلوی اتصال متصل می‌شود. تشخیص‌های بصری از طریق LEDهای نشانگر فراهم شده و ارتباطات تشخیصی محلی از طریق پورت مادون‌قرمز امکان‌پذیر است.

کاربردها

تولید انرژی: کاربردها شامل نیروگاه‌های توربین گازی، نیروگاه‌های توربین بخاری و مزارع بادی می‌شوند.

کارکردهای خاص: پایش وضعیت سوئیچینگ حیاتی واحدهای توربین، بازخورد موقعیت شیرها و هشدارهای قطع اضطراری.

نفت و گاز: کاربردها شامل پالایشگاه‌های بزرگ نفت، واحدهای فرآوری گاز طبیعی مایع (LNG) و ایستگاه‌های تراکم گاز طبیعی می‌شوند.

کارکردهای خاص: مدیریت کنترل خودکار واحدهای تراکم و اطمینان از دریافت دقیق سیگنال‌های گسسته در محیط‌های خطرناک.

صنایع سنگین: کاربردها شامل کارخانه‌های فولادسازی، کارخانه‌های کود و کارخانه‌های شیمیایی بزرگ می‌شوند.

کارکردهای خاص: استفاده برای منطق نیروگاه متوازن (BOP)، مدیریت فرآیندهای تولید حیاتی که نیازمند افزونگی بالا (TMR) هستند.

سازگاری

IS220PDIAH1AD و IS220PDIAH1A با پنج نوع تابلوی ورودی تماس گسسته سازگان‌دارند، از جمله تابلوهای TBCI، تابلوهای TICI و تابلوهای STcI، اما با تابلوی DTCI نصب‌شده روی ریل DIN سازگان‌دار نیستند. حالت کنترل به تعداد بسته‌های ورودی/خروجی (I/O) استفاده‌شده در مسیر سیگنال اشاره دارد:

۱. در حالت ساده (Simplex) از یک بسته ورودی/خروجی و یک یا دو اتصال شبکه استفاده می‌شود.

۲. در حالت دوگانه (Dual) از دو بسته ورودی/خروجی با یک یا دو اتصال شبکه استفاده می‌شود.

۳. در حالت سه‌گانه (TMR) از سه بسته ورودی/خروجی با یک اتصال شبکه برای هر کدام استفاده می‌شود.

نصب

۱. تابلوی ترمینال مورد نظر را به‌صورت محکم نصب کنید.

۲. یک بسته ورودی/خروجی PDIA را مستقیماً برای حالت ساده (Simplex) یا سه بسته ورودی/خروجی PDIA را برای حالت سه‌گانه (TMR) در سوکت‌های متصل‌کننده تابلوی ترمینال فشار دهید.

۳. بسته‌ها را با استفاده از پیچ‌های رزوه‌دار قرارگرفته در کنار پورت‌های اترنت به‌صورت مکانیکی محکم کنید. این پیچ‌ها در داخل یک براکت نگهدارنده مناسب که برای نوع خاص تابلوی ترمینال طراحی شده است، قرار می‌گیرند.

۴. محل براکت را به‌گونه‌ای تنظیم کنید که هیچ نیرویی با زاویه ۹۰ درجه به اتصال‌دهنده DC37 بین بسته و تابلوی ترمینال وارد نشود.

۵ تنظیم باید فقط یک‌بار در طول عمر محصول انجام شود

۶ بسته به پیکربندی سیستم، یک یا دو کابل اترنت را وصل کنید

۷ بسته از هر یک از دو پورت قابل استفاده است. در صورت استفاده از اتصال دوگانه، روش استاندارد این است که ENET1 را به شبکه مرتبط با کنترلر R وصل کنید

۸ با وصل کردن کانکتور موجود در سمت بسته، برق را به بسته اعمال کنید

۹ نیازی نیست این کانکتور را زمانی که برق از کابل قطع شده است، وارد کرد؛ زیرا بسته ورودی/خروجی (I/O) قابلیت راه‌اندازی نرم ذاتی دارد که جریان ورودی برق را هنگام اعمال برق کنترل می‌کند

عملیات

۱ پردازنده پرسرعت با حافظه RAM و فلش

۲ دو پورت اترنت ۱۰/۱۰۰ کاملاً مستقل با کانکتور

۳ تایمر نظارتی سخت‌افزاری و مدار ریست

۴ سنسور دمای محیط محلی

۵ پورت ارتباطات سریال مادون‌قرمز

۶ چراغ نشان‌دهنده وضعیت

۷ شناسه الکترونیکی و توانایی خواندن شناسه‌ها روی سایر برد‌ها

۸ منطق برنامه‌پذیر قابل توجه که از برد جمع‌آوری داده پشتیبانی می‌کند

۹ اتصال‌دهنده تغذیه ورودی با قابلیت راه‌اندازی نرم/محدودکننده جریان

۱۰ منابع تغذیه محلی، از جمله ترتیب‌بندی و نظارت

برد پردازنده به برد جمع‌آوری داده‌ها که برای عملکرد بستهٔ ورودی/خروجی (I/O pack) خاص طراحی شده است، متصل می‌شود. با اعمال توان ورودی، مدار نرم‌شروع (soft-start) ولتاژ را روی برد پردازنده به‌تدریج افزایش می‌دهد. منابع تغذیه محلی به‌صورت ترتیبی فعال می‌شوند و سیگنال ریست پردازنده برداشته می‌شود. پردازنده روال‌های خودآزمایی را انجام می‌دهد و سپس کد برنامه‌ای مخصوص نوع بستهٔ ورودی/خروجی را از حافظهٔ فلش بارگذاری می‌کند. این کد برنامه اطلاعات شناسهٔ برد (Board ID) را می‌خواند تا اطمینان حاصل شود که کد برنامه، برد جمع‌آوری داده‌ها و برد ترمینال به‌درستی با یکدیگر تطبیق داده شده‌اند. در صورت تطبیق صحیح، پردازنده تلاش می‌کند ارتباط اترنت را برقرار کند؛ که این فرآیند با درخواست یک آدرس شبکه آغاز می‌شود. درخواست آدرس از پروتکل استاندارد صنعتی پیکربندی پویای میزبان (DHCP) استفاده می‌کند و شناسهٔ منحصر‌به‌فردی را که از برد ترمینال خوانده شده است، به‌کار می‌گیرد. پس از اولیه‌سازی اترنت، پردازنده منطق داخلی تراشه را برنامه‌ریزی می‌کند، برنامهٔ اصلی را اجرا می‌کند و برد جمع‌آوری داده‌ها را برای آغاز عملیات فعال می‌سازد.

سوالات متداول

سوال: مشخصات ولتاژ و جریان برد‌های IS220PDIAH1AD و IS220PDIAH1A چیست؟

پاسخ: مشخصات ولتاژ و جریان ممکن است بسته به مدل خاص هر برد متفاوت باشد. برای اطلاعات دقیق‌تر درباره مشخصات فنی، به مستندات برد‌های IS220PDIAH1AD و IS220PDIAH1A مراجعه کنید.

سوال: چه تعداد دستگاهی را می‌توانم به برد‌های IS220PDIAH1AD و IS220PDIAH1A متصل کنم؟

پاسخ: تعداد دستگاه‌های قابل اتصال به تعداد ترمینال‌های ورودی موجود روی برد‌ها بستگی دارد. این تعداد در مدل‌های مختلف متفاوت است؛ بنابراین مستندات فنی برد‌های IS220PDIAH1AD و IS220PDIAH1A را بررسی کنید.

سوال: چگونه برد‌های IS220PDIAH1AD و IS220PDIAH1A را با سیستم کنترل خود ادغام کنم؟

پاسخ: این برد‌ها معمولاً از طریق پروتکل‌های ارتباطی استاندارد یا رابط‌های سیگنالی با سیستم کنترل (مانند PLC یا میکروکنترلر) ارتباط برقرار می‌کنند. برای دستورالعمل‌های دقیق ادغام، به مستندات برد‌های IS220PDIAH1AD و IS220PDIAH1A مراجعه کنید.
