IS220PDIAH1AD IS220PDIAH1A Afbreekbare Kontak-Invoer Terminalbord

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	IS220PDIAH1AD IS220PDIAH1A
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Spesifikasies

Beskrywing

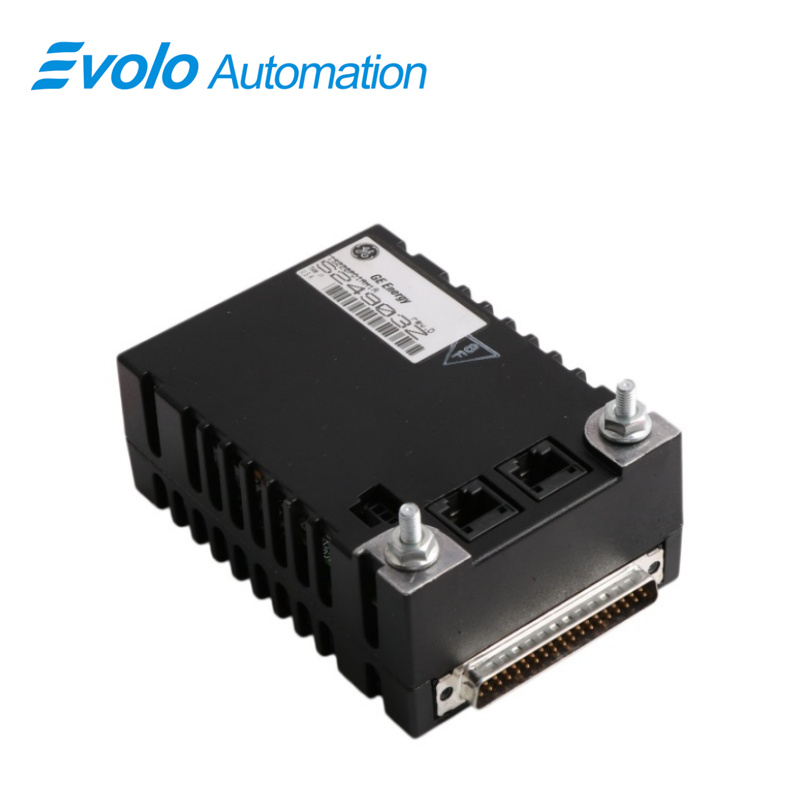

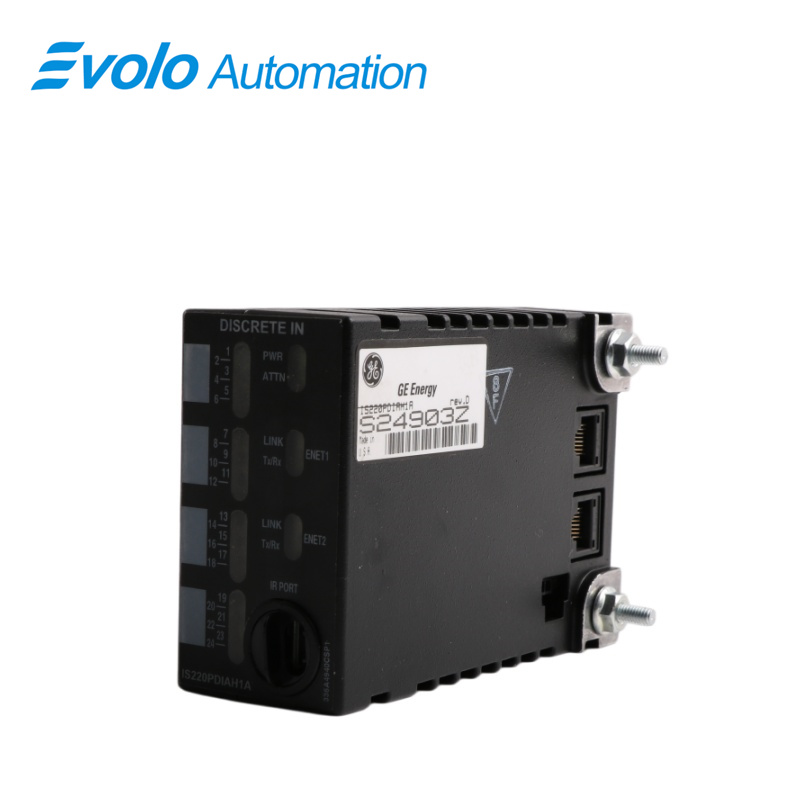

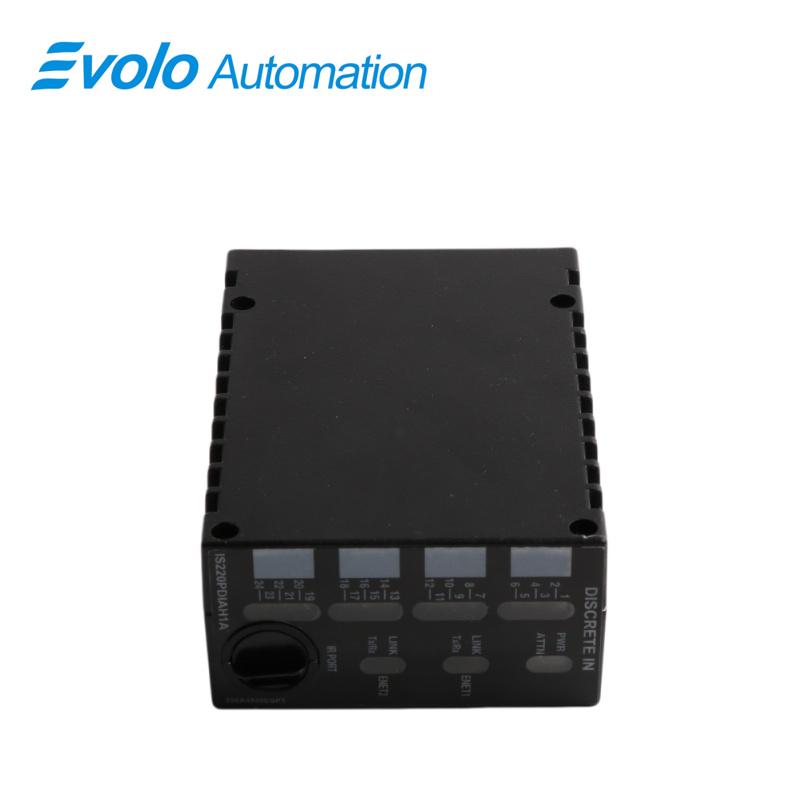

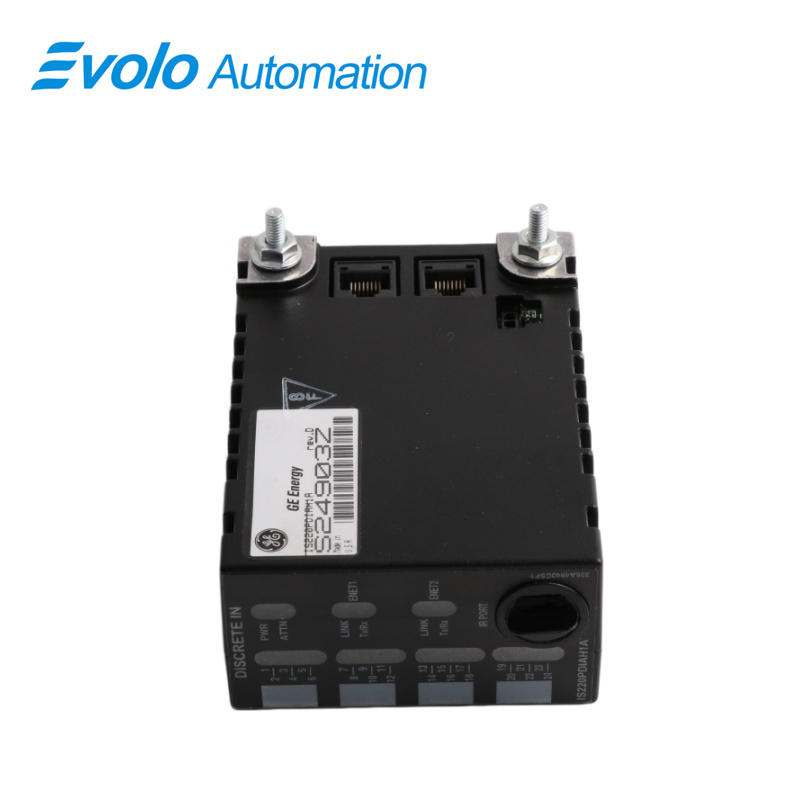

IS220PDIAH1AD IS220PDIAH1A is 'n Diskrete Kontak-Invoer Terminalbord wat vervaardig en ontwerp is deur General Electric as deel van die Mark Vle-reeks wat gebruik word in GE se Verspreide Turbinebeheerstelsels. Die PDIA I/O-pak verskaf die elektriese koppelvlak tussen een of twee I/O-ethernetnetwerke en 'n diskrete invoerterminalbord. Die pak bevat 'n prosessorbord wat algemeen is aan al die Mark Vle-verspreide I/O-pakke sowel as 'n versamelbord wat spesifiek is vir die diskrete-invoerfunksie. Die pak aanvaar tot by 24 kontakinvoere en terminalbord-spesifieke terugvoersignale, en die PDIA aanvaar drie verskillende spanningvlakke (met tipes TBC1H1-, H2- en H3-terminalborde). Verbindings vir die geïsoleerde diskrete invoerbord met spanningopsporing (met tipe TICI-bord) is beskikbaar. Stelselinvoer na die pak vind plaas deur middel van dubbele RJ45-ethernetkonnektors en 'n drie-pin kraginvoer. Diskrete seininvoer vind plaas deur 'n DC-37-pin-konnektor wat direk met die geassosieerde terminalbordkonnektor verbind. Visuele diagnostiek word verskaf deur aanduier-LED's, en plaaslike diagnostiese seriële kommunikasie is moontlik deur 'n infrarooi-poort.

Toepassings

Kragopwekking: Toepassings sluit gas turbine kragstasies, stoom turbine kragstasies en windboerderye in.

Spesifieke funksies: Monitorering van die kritieke skakelstatus van turbine-eenhede, klepposisie-terugvoer en noodafsluitingsalarms.

Olief & Gas: Toepassings sluit groot olie-refinerieë, vloeibare aardgas (LNG)-verwerkingsaanlegte en aardgas-kompressiestasies in.

Spesifieke funksies: Bestuur van die outomatiese beheer van kompressie-eenhede, en versekering van akkurate verkryging van diskrete seine in gevaarlike omgewings.

Swaarvervaardiging: Toepassings sluit staalwerke, bemestingsaanlegte en groot chemiese aanlegte in.

Spesifieke funksies: Gebruik vir Balanced Plant (BOP)-logika, hantering van kritieke vervaardigingsprosesse wat hoë redundantie (TMR) vereis.

Verenigbaarheid

IS220PDIAH1AD IS220PDIAH1A is kompatibel met vyf tipes diskrete kontak-invoer terminaalborde, insluitend die TBCI-borde, TICI-borde en STcI-borde, maar nie die DIN-rail gemonteerde DTCI-bord nie. Beheermodus verwys na die aantal 1/O-pakke wat in ’n seinpad gebruik word:

1 Een I/O-pak en een of twee netwerkverbindings word in Eenvoudig gebruik

2 Dubbel gebruik twee I/O-pakke met een of twee netwerkverbindings

3 Drie I/O-pakke met elk een netwerkverbinding word deur TMR gebruik

Installasie

1 Monteer die gewenste terminaalbord stewig

2 Plug direk een PDIA I/O-pak vir eenvoudig of drie PDIA I/O-pakke vir TMR in die terminaalbord-konnektore in

3 Sekureer die pakke meganies met behulp van die skroefstutte langs die Ethernet-poorte. Die stutte gly in ’n monteerhouer wat spesifiek is vir die tipe terminaalbord

4 Die posisie van die houer moet so aangepas word dat daar geen regshoekige krag op die DC37-konnektor tussen die pak en die terminaalbord toegepas word nie

5 Die aanpassing behoort slegs een keer tydens die leeftyd van die produk benodig te word

6 Plug een of twee Ethernet-kabels in, afhangende van die stelselkonfigurasie

7 Die pak sal oor enige van die poorte werk. Indien dubbele verbindings gebruik word, is dit die standaardpraktyk om ENET1 aan die netwerk wat met die R-beheerder geassosieer word, te verbind

8 Voer krag na die pak deur die aansteekstuk aan die sykant van die pak in te steek

9 Dit is nie nodig om hierdie aansteekstuk in te steek met die krag van die kabel afgeskakel nie, aangesien die I/O-pak 'n inherente sagte-opstartvermoë het wat die stroombaan-inset op kragtoevoer beheer

Operasies

1 Hoëspoedprosesor met RAM- en flitsgeheue

2 Twee volkome onafhanklike 10/100 Ethernet-poorte met aansteekstukke

3 Hardeware-hondewagtydhouer en herstelkring

4 Plaaslike omgewingstemperatuursensor

5 Infrarooi-reekskommunikasiepoort

6 Status-aanduidings-LED's

7 Elektroniese ID en die vermoë om ID's op ander borde te lees

8 Aansienlike programmeerbare logika wat die insamelingsbord ondersteun

9 Invoer-kragkonnektor met sagte begin/stroombeperker

10 Plaaslike kragvoorsienings, insluitend volgordebepaling en monitering

Die prosessorpaneel verbind met 'n versamelpaneel wat spesifiek is vir die I/O-pakfunksie. Nadat insetkrag toegepas word, verhoog die sagte-opstartstroombaan die spanning op die prosessorpaneel geleidelik. Die plaaslike kragvoorsienings word in volgorde aangeskakel en die prosessorherstel word verwyder. Die prosessor voltooi selftoetse en laai dan toepassingskode wat spesifiek is vir die tipe I/O-pak uit flitsgeheue. Die toepassingskode lees paneel-ID-inligting om te verseker dat die toepassingskode, versamelpaneel en terminaalpaneel korrek bymekaar pas. Met 'n goeie passing probeer die prosessor om Etterne-verbinding te vestig, begin met die versoek van 'n netwerkadres. Die adresversoek gebruik die nywerheidsstandaard dinamiese gasheerkonfigurasieprotokol (DHCP) en die unieke identifikasie wat vanaf die terminaalpaneel gelees word. Nadat Etterne-initialisering voltooi is, programmeer die prosessor die aanboord-logika, voer die toepassing uit en aktiveer die versamelpaneel om bedryf te begin.

Gereelde vrae

V: Wat is die spanning- en stroomspesifikasies van die IS220PDIAH1AD IS220PDIAH1A-borwe?

A: Die spanning- en stroomspesifikasies kan wissel volgens die spesifieke model van die bord. Raadpleeg die IS220PDIAH1AD IS220PDIAH1A-dokumentasie vir besonderhede oor die tegniese spesifikasies.

V: Hoeveel toestelle kan ek aan die IS220PDIAH1AD IS220PDIAH1A-borwe verbind?

A: Die aantal toestelle wat verbind kan word, hang af van die aantal beskikbare insetklemme op die borwe. Hierdie getal wissel tussen verskillende modelle; kyk dus asseblief na die IS220PDIAH1AD IS220PDIAH1A-tegniese dokumentasie.

V: Hoe integreer ek die IS220PDIAH1AD IS220PDIAH1A-borwe met my beheerstelsel?

A: Hierdie borwe koppel gewoonlik aan 'n beheerstelsel (soos 'n PLC of 'n mikrobeheerder) deur middel van standaard kommunikasieprotokolle of seininterfaces. Raadpleeg die IS220PDIAH1AD IS220PDIAH1A-dokumentasie vir besonderhede oor die integrasieinstruksies.
