ماژول تغذیه تحریک IS200EPSMG1A و IS200EPSMG1ADC

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	IS200EPSMG1A و IS200EPSMG1ADC
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

ماژول تأمین برق محرک IS200EPSMG1A و IS200EPSMG1ADC توسط شرکت جنرال الکتریک (GE) توسعه داده شده است. این ماژول بخشی از سیستم کنترل توربین EX2100 است. سیستم کنترل محرک EX2100 و سیستم کنترل رگولاتور EX2100 هر دو از این ماژول تأمین برق محرک (EPSM) استفاده می‌کنند. ماژول‌های گروه ۱ تأمین برق محرک (EPSMG1) در سیستم کنترل محرک به کار می‌روند، در حالی که ماژول‌های گروه ۲ تأمین برق محرک (EPSMG2) در سیستم کنترل رگولاتور استفاده می‌شوند. برد فرعی تأمین برق رگولاتور محرک (EPSD) روی ماژول EPSMG2 نصب می‌شود. ماژول EPSM از دو بخش اصلی تشکیل شده است: یک تنظیم‌کننده کاهنده (Buck-Regulator) و یک معکوس‌کننده پوش-پُل (Push-Pull Inverter). تنظیم‌کننده کاهنده ولتاژ ورودی را به یک ولتاژ میانی ۵۰ ولت مستقیم تبدیل می‌کند. این ولتاژ میانی سپس به یک معکوس‌کننده پوش-پُل اعمال می‌شود که ولتاژهای خروجی چندگانه لازم را تولید می‌کند. ترانسفورماتور معکوس‌کننده پوش-پُل، عزل ولتاژ بالا بین منبع ولتاژ ورودی و ولتاژ خروجی ارائه‌شده به سیستم کنترل را فراهم می‌کند.

ویژگی‌ها

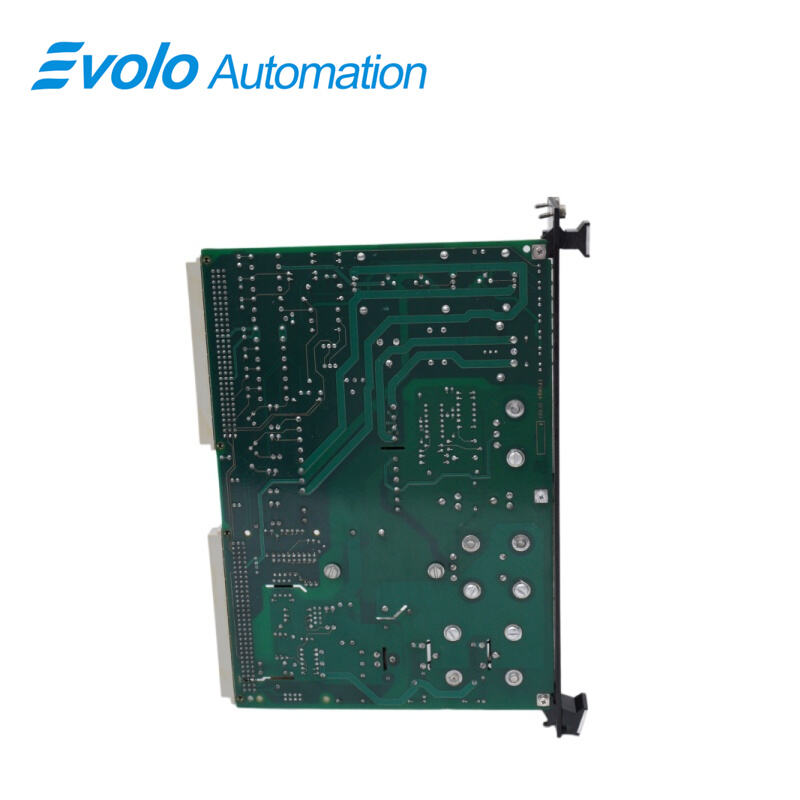

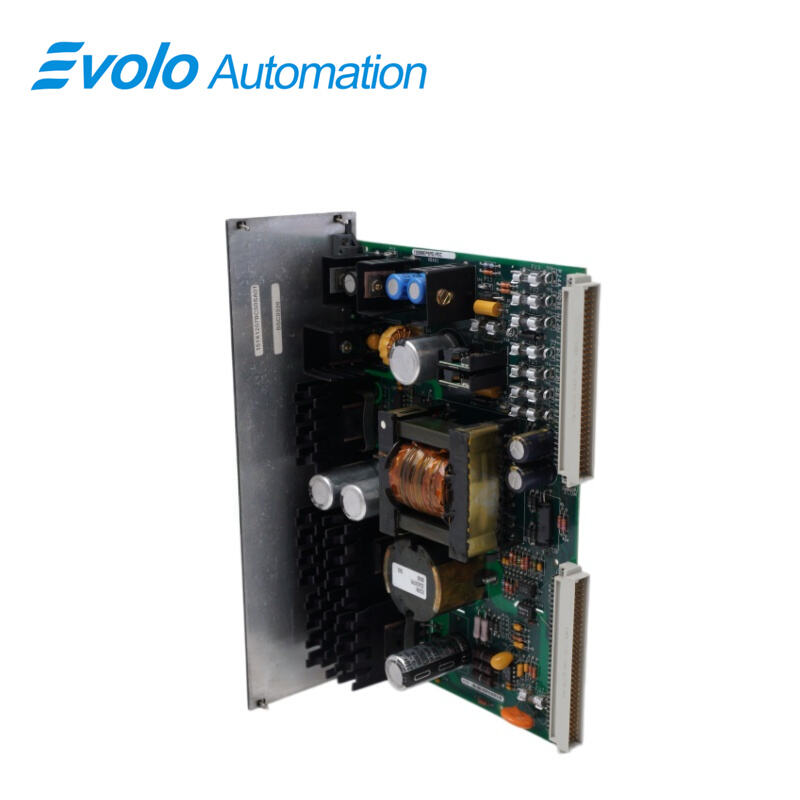

از خازن‌های الکترولیتی محوری و خازن‌های الکترولیتی با ولتاژ بالا استفاده شده است. سایر خازن‌ها نیز روی برد به کار رفته‌اند، از جمله یک خازن دیسکی در ربع بالا-راست. هم مقاومت‌های فیلم فلزی و هم مقاومت‌های ترکیبی کربنی در این برد به کار رفته‌اند.

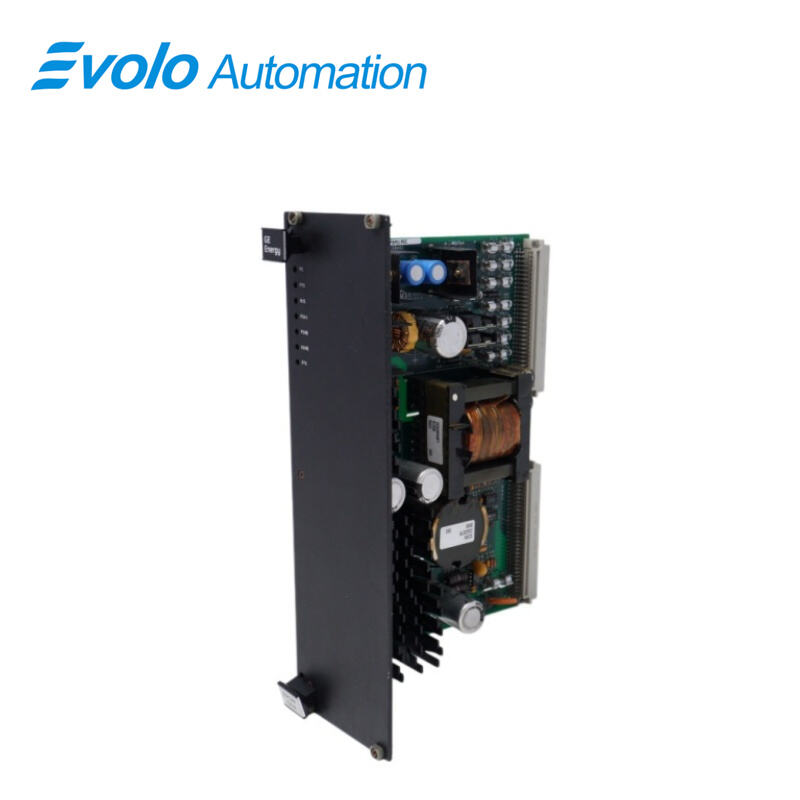

صفحه جلویی برد بسیار بزرگ است. روی سطح این صفحه جلویی هفت چراغ LED قرار دارد. هر چراغ برچسب خاص خود را دارد. شماره شناسایی برد (Board ID) و لوگوی سازنده نیز روی پنل جلویی نمایش داده شده‌اند.

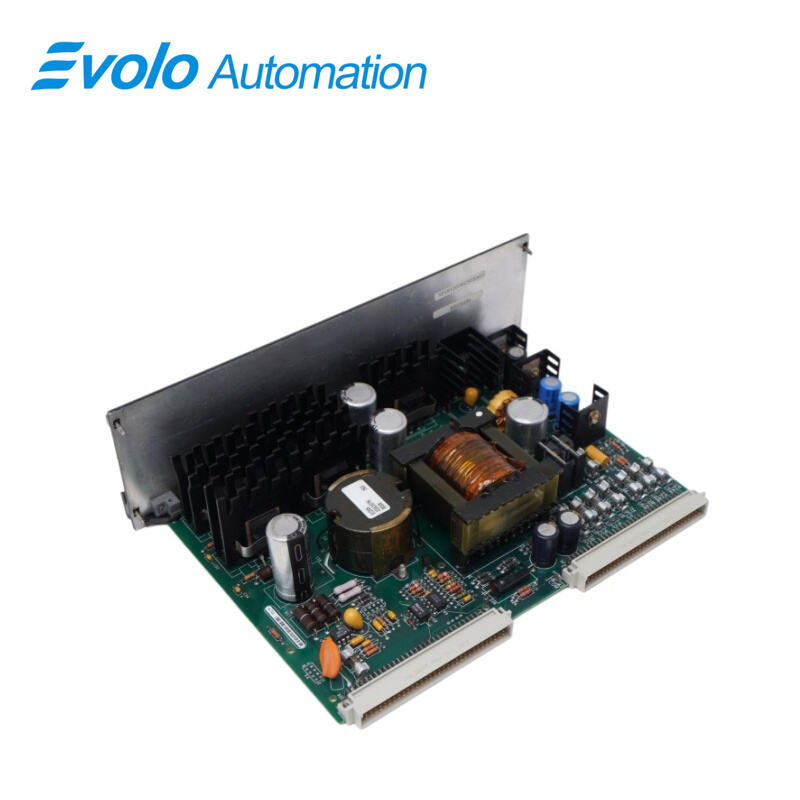

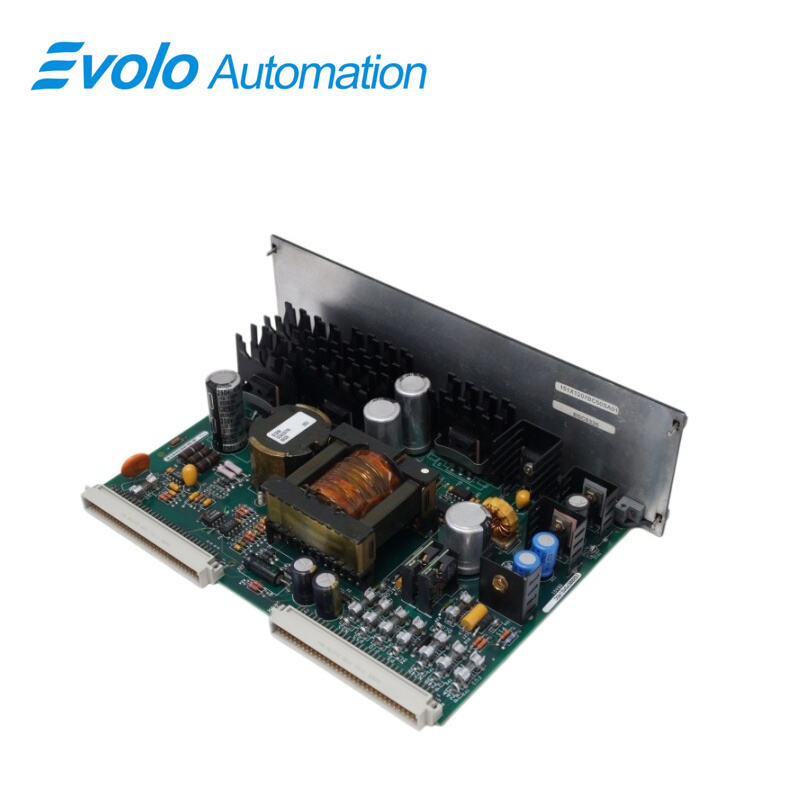

این ماژول شامل یک ترانسفورماتور، یک سیم‌پیچ القایی Bicron (B9309 0912)، یک سیم‌پیچ القایی کوچک‌تر در محل L2 و پنج ترانزیستور با سیستم‌های دفع حرارت (هیت‌سینک) می‌باشد. همچنین چهار قطعه اضافی هیت‌سینک در مکان‌های مختلف روی برد قابل مشاهده است.

روی برد نه فیوز وجود دارد. اگرچه هشت عدد از این فیوزها در کنار یکدیگر قرار گرفته‌اند، اما فیوز FU7 از بقیه جدا شده است. از مدارهای مجتمع (IC) و نقاط تست TP نیز روی برد استفاده شده است. همچنین دو اتصال‌دهنده برای برد پشتی (Backplane) نیز روی این برد وجود دارد.

جایگزینی آفلاین

۱. اطمینان حاصل کنید که تحریک‌کننده غیرفعال شده است.

۲. درب کابینت کنترل را باز کنید و اطمینان حاصل کنید که نشانگرهای روشنایی برق روی منابع تغذیه EPDM و EPSMG1 روشن نیستند.

۳. ماژول EPSMG1 را با احتیاط از EPBP به‌صورت زیر خارج کنید:

۱. پیچ‌های نزدیک زبانه‌های خارج‌کننده در بالا و پایین صفحه‌روبرو را شل کنید. (پیچ‌های موجود در صفحه‌روبرو قفل‌شده‌اند و نباید خارج شوند.)

۲. ماژول را با بلند کردن زبانه‌های خارج‌کننده خارج کنید.

۳. آن را به‌آرامی با استفاده از هر دو دست از شیار مربوطه در EPBP بیرون بکشید.

۴. EPSMG1 جایگزین را در شیار مناسب بخش EPBP (بخش M1 برای محرک‌های ساده یا بخش‌های M1، M2 یا C برای محرک‌های پایدار) قرار دهید.

۵. برای نصب تخته، با انگشتان شست خود به‌طور همزمان و محکم از بالا و پایین صفحه‌روبرو فشار وارد کنید.

۶. نصب ماژول در شیار را با سفت کردن متناوب پیچ‌های بالا و پایین صفحه‌روبرو به پایان برسانید. برای اطمینان از قرارگیری منظم ماژول، پیچ‌ها را به‌صورت یکنواخت سفت کنید.

۷. برق را از EPDM به بخش M1 سیستم EPBP وصل کنید و اطمینان حاصل کنید که چراغ‌های نشانگر توان روی EPSMG1 روشن می‌شوند. همچنین بررسی کنید که چراغ‌های سبز نشانگر توان روی برد کنترلر M1 نیز روشن باشند.

جایگزینی آنلاین (پشتیبان)

در یک سیستم کنترل تحریک پشتیبان (Redundant Excitation Control System)، امکان تعویض EPSMG1 معیوب در حالی که محرک در حال کار است، وجود دارد. می‌توانید EPSMG1 معیوب را در جای خود نگه دارید و محرک را با EPSMG1های باقی‌مانده به کار انداخت. با این حال، در صورت وقوع خرابی دوم در بخش کنترل دیگری، محرک خاموش خواهد شد. اگر قصد تعویض EPSMG1 را دارید، مراحل زیر را دنبال کنید. برای تعویض EPSMG1 در یک سیستم کنترل پشتیبان آنلاین.

۱. درب کابینت کنترل را باز کنید و نشانگرهای موجود روی قسمت جلوی سه ماژول EPSMG1 را بررسی کنید تا ماژول معیوب EPSMG1 شناسایی شود. برخی یا تمام نشانگرهای سبز ماژول معیوب و همچنین نشانگرهای کنترلر مربوطه خاموش خواهند بود.

۲. انتقال کنترل به سرور دیگر را با بررسی LEDهای روی برد انتخاب‌کننده تحریک‌کننده IS200ESELH A (ESEL) که در EBKP نصب شده است، تأیید کنید.

۳. بخش EPBP حاوی EPSMG1 مورد نظر برای تعویض را قطع برق کنید. این بخش با خاموش کردن خروجی ماژول توزیع توان تحریک‌کننده (EPDM) مربوطه قطع برق می‌شود.

۴. اطمینان حاصل کنید که نشانگر LED در بخش مربوطهٔ EPDM خاموش شده است، همچنین نشانگرهای روی EPSMG1 و کنترل‌کنندهٔ مربوطه نیز خاموش باشند.

۵. EPSMG1 را با احتیاط از EPBP خارج کنید، به شرح زیر:

۱. پیچ‌های نزدیک زبانه‌های خارج‌کننده در بالا و پایین صفحهٔ جلو را شل کنید. (پیچ‌های موجود در صفحهٔ جلو قفل‌شده هستند و نباید جدا شوند.)

۲. ماژول را با بلند کردن زبانه‌های خارج‌کننده خارج کنید.

۳. آن را به‌آرامی و با استفاده از هر دو دست از شیار مربوطه بیرون بکشید.

۶. ماژول جایگزین EPSMG1 را در شیار مناسب در EPBP قرار دهید.

۷. برای نصب صحیح برد، با انگشتان شست خود به‌طور همزمان بالا و پایین صفحه جلو را با فشار مناسب فشار دهید.

۸. نصب کامل ماژول در شیار را با سفت کردن متناوب پیچ‌های بالا و پایین صفحهٔ جلو به پایان برسانید. برای اطمینان از قرارگیری دقیق و عمودی ماژول، پیچ‌ها را به‌صورت یکنواخت سفت کنید.

۹. برق را از EPDM به بخش مناسب EPBP متصل کنید و اطمینان حاصل کنید که دیودهای نشان‌دهندهٔ روشنایی برق EPSMG1 روشن می‌شوند. مطمئن شوید که دیودهای سبز نشان‌دهندهٔ برق روی برد کنترلر مربوطه روشن می‌شوند.

سوالات متداول

۱ سؤال: IS200EPSMG1A و IS200EPSMG1ADC چیست؟

پاسخ: IS200EPSMG1A و IS200EPSMG1ADC ماژول تأمین توان مُثبِت‌کننده (Exciter Power Supply Module) است که توسط شرکت GE در سیستم کنترل توربین Mark VI توسعه یافته است.

۲ سؤال: اجزای اصلی ماژول IS200EPSMG1A و IS200EPSMG1ADC (EPSM) چیست؟

الف: سیستم تغذیه الکتریکی قدرت (EPSM) شامل دو بخش اصلی است: یک مدار کاهنده ولتاژ (بَک-رگولاتور) و یک مبدل معکوس‌کننده پوش-پول. این دو بخش به‌صورت هماهنگ عمل کرده و ولتاژ ورودی را تنظیم کرده و ولتاژهای خروجی متعددی را بر اساس نیاز تولید می‌کنند.

سوال ۳: عملکرد بَک-رگولاتور در مدل IS200EPSMG1A و IS200EPSMG1ADC چیست؟

پاسخ: بَک-رگولاتور وظیفه تبدیل ولتاژ ورودی به یک ولتاژ میانی مستقیم‌جریان ۵۰ ولتی را بر عهده دارد. این ولتاژ میانی مرحله‌ای حیاتی در فرآیند تبدیل انرژی داخل سیستم تغذیه الکتریکی قدرت (EPSM) محسوب می‌شود.

سوال ۴: مبدل معکوس‌کننده پوش-پول چگونه در عملکرد سیستم تغذیه الکتریکی قدرت (EPSM) مدل IS200EPSMG1A و IS200EPSMG1ADC مشارکت می‌کند؟

پاسخ: مبدل معکوس‌کننده پوش-پول از ولتاژ میانی تولیدشده توسط بَک-رگولاتور برای تولید ولتاژهای خروجی متعدد مورد نیاز استفاده می‌کند. این مبدل به‌صورت هماهنگ با بَک-رگولاتور کار می‌کند تا تأمین انرژی پایدار و قابل اعتماد به سیستم کنترل را تضمین نماید.

سوال ۵: ترانسفورماتور در مبدل معکوس‌کننده پوش-پول مدل IS200EPSMG1A و IS200EPSMG1ADC چه نقشی ایفا می‌کند؟

الف: ترانسفورماتور مورد استفاده در اینورتر پوش-پول، عزل ولتاژ بالا را بین منبع ولتاژ ورودی و خروجی ارائه‌شده به سیستم کنترل فراهم می‌کند. این عزل ایمنی را تضمین می‌کند و از آسیب احتمالی به اجزای سیستم کنترل جلوگیری می‌نماید.
