IS200EPSMG1A IS200EPSMG1ADC-excitatievoedingmodule

  • Overzicht
  • Specificaties
  • Omschrijving
  • Kenmerken
  • Offline vervanging
  • Online vervanging (redundant)
  • Veelgestelde Vragen
  • Aanbevolen producten
Overzicht

Plaats van oorsprong:

VS

Merknaam:

GE

Modelnummer:

IS200EPSMG1A IS200EPSMG1ADC

Verpakkingsdetails:

Origineel nieuw, fabrieksverpakt

Levertijd:

5-7 Days

Betaalvoorwaarden:

T\/T

Leveringscapaciteit:

Op voorraad

Specificaties

Deelnummer:

IS200EPSMG1A, IS200EPSMG1ADC

Fabrikant:

General Electric

Land van fabricage:

Verenigde Staten (VS)

Reeks:

EX2100

Afmetingen:

8 x 18,6 x 26,1 cm

Gewicht:

1,1 kg

Functie:

Voedingseenheid voor exciter

LED Indicatoren:

7

Spanningsbereik:

DC 24 V

Ingangsstroom:

≤ 5 A

Uitgangsvermogen:

50 W

Werktemperatuurbereik:

-20°C tot +60°C

Omschrijving

IS200EPSMG1A IS200EPSMG1ADC is een excitatievoedingmodule ontwikkeld door GE. Het is onderdeel van het EX2100-turbinebesturingssysteem. Zowel het EX2100-excitatiebesturingssysteem als het EX2100-regelaarbesturingssysteem maken gebruik van deze excitatievoedingmodule (EPSM). EPSM-groep 1 (EPSMG1)-modules worden gebruikt in het excitatiebesturingssysteem, terwijl EPSM-groep 2 (EPSMG2)-modules worden gebruikt in het regelaarbesturingssysteem. De dochterprint voor de voeding van de excitatieregelaar (EPSD) is gemonteerd op de EPSMG2. De EPSM bestaat uit twee belangrijke onderdelen: een buck-regelaar en een push-pull-omvormer. De buck-regelaar zet de ingangsspanning om naar een tussenspanning van 50 V gelijkstroom. Deze tussenspanning wordt vervolgens toegevoerd aan een push-pull-omvormer, die de benodigde meervoudige uitgangsspanningen genereert. De transformator van de push-pull-omvormer biedt een hoge spanningisolatie tussen de ingangsspanningsbron en de uitgangsspanning die aan het besturingssysteem wordt geleverd.

Kenmerken

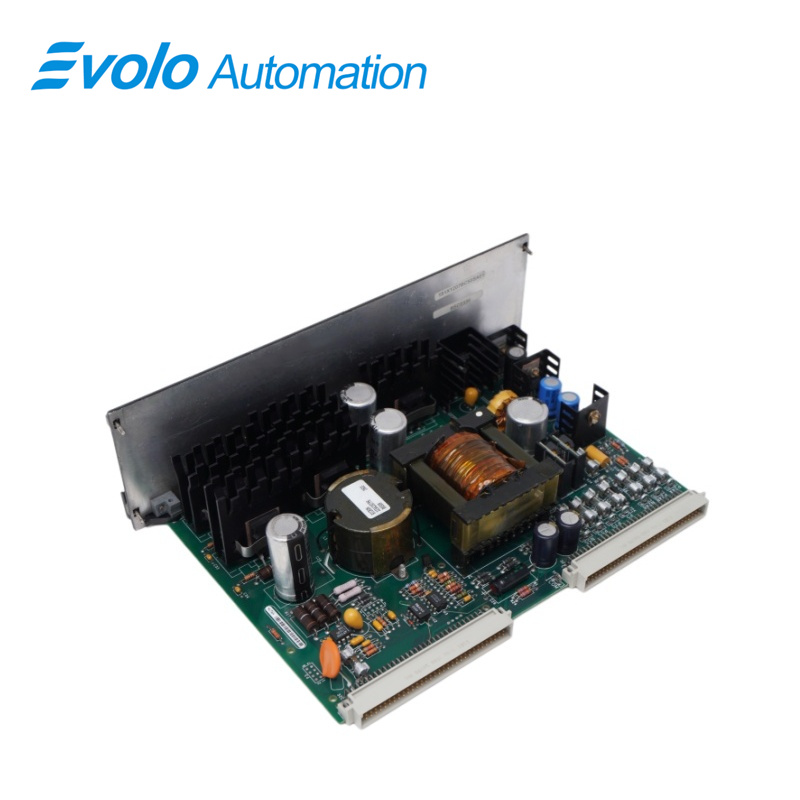

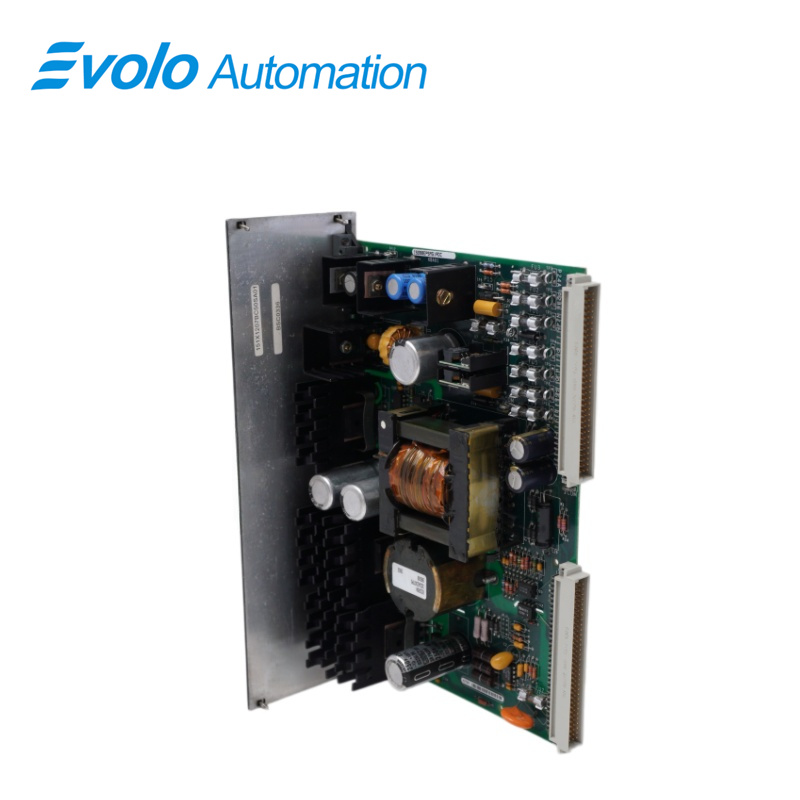

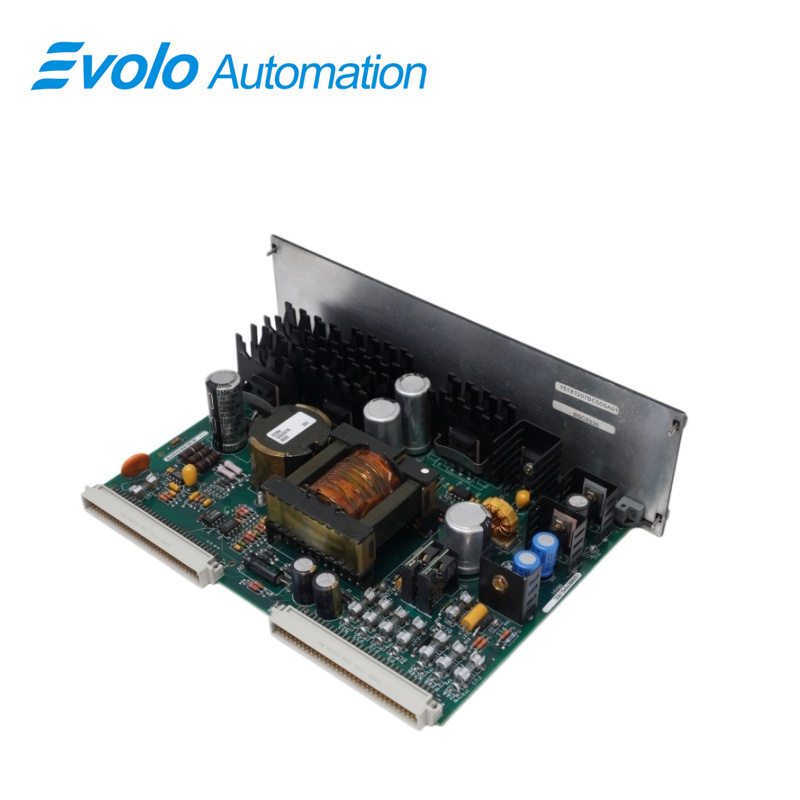

er worden 1 axiale elektrolytische en hoogspanningselektrolytische condensatoren gebruikt. Op de printplaat worden ook andere condensatoren gebruikt, waaronder een schijfcondensator in het rechterbovenkwadrant. Er worden zowel metaalfilmweerstanden als koolstofcomposietweerstanden gebruikt.

de voorzijde van de printplaat is vrij groot. Op het oppervlak van deze voorplaat bevinden zich zeven LED-lampjes. Elk lampje heeft zijn eigen label. Het printplaat-ID-nummer en het logo van de fabrikant staan eveneens op het voorpaneel.

de module bevat een transformator, een Bicron-ontstekingsspul (B9309 0912), een kleinere spoel bij L2 en vijf transistors met koellichamen. Op de printplaat zijn ook vier extra koellichaamcomponenten op verschillende plaatsen aangebracht.

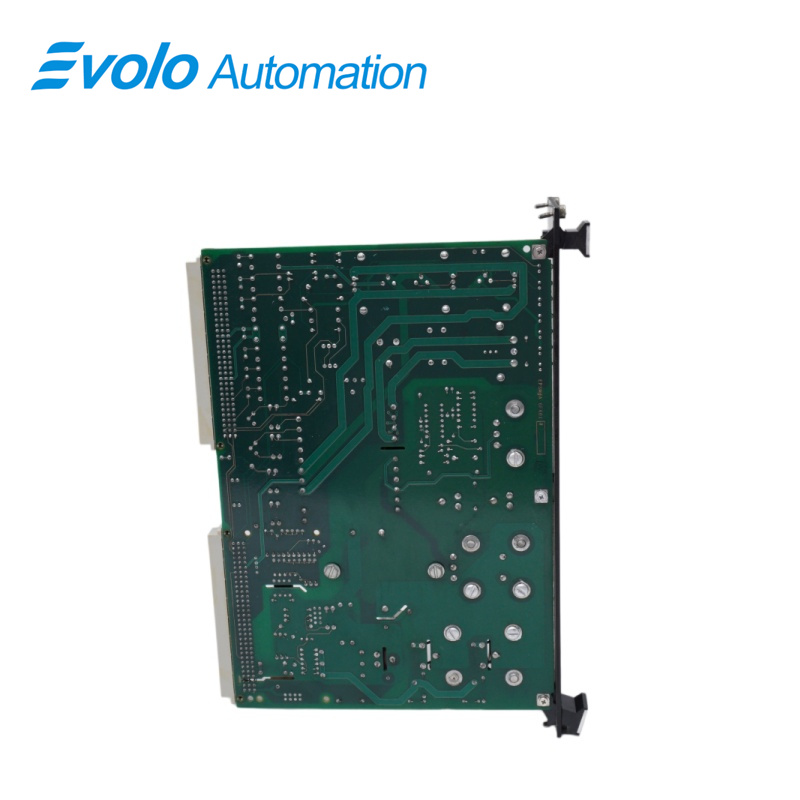

op de printplaat bevinden zich negen zekeringen. Hoewel acht van deze zekeringen bij elkaar zijn geplaatst, is de zekering FU7 gescheiden van de overige. Geïntegreerde schakelingen en TP-testpunten worden eveneens op de printplaat gebruikt. Er zijn ook twee backplane-printplaatconnectoren op de printplaat.

Offline vervanging

1. Zorg ervoor dat de excitator is uitgeschakeld.

2. Open de deur van de besturingskast en controleer of de stroomindicatoren op de EPDM- en EPSMG1-voedingen niet branden.

3. Verwijder de EPSMG1 voorzichtig uit de EPBP op de volgende manier:

1. Los de schroeven bij de uitwerptabs aan de boven- en onderkant van de frontplaat. (De schroeven in de frontplaat zijn vastgezet en mogen niet worden verwijderd.)

2. Verwijder de module door de uitwerptabs omhoog te tillen.

3. Trek de module zachtjes met beide handen uit zijn sleuf in de EPBP.

4. Plaats de vervangende EPSMG1 in de juiste sleuf in de EPBP-sectie (M1-sectie voor simplex-exciters of M1/M2- of C-sectie voor redundante exciters).

5. Begin met het inpassen van de kaart door met uw duimen tegelijkertijd stevig op de boven- en onderkant van de frontplaat te drukken.

6. Voltooi het inpassen van de module in de sleuf door de schroeven aan de boven- en onderkant van de frontplaat afwisselend aan te draaien. Om ervoor te zorgen dat de module recht is ingepast, draait u de schroeven gelijkmatig aan.

7. Sluit de stroom aan op het M1-gedeelte van de EPBP vanaf de EPDM en zorg ervoor dat de LED-stroomindicatoren van de EPSMG1 oplichten. Controleer of ook de groene stroom-LEDs op de M1-controllerboards oplichten.

Online vervanging (redundant)

Het is mogelijk om een defecte EPSMG1 te vervangen terwijl de exciter in een redundant regelsysteem voor excitatie in bedrijf is. U kunt de defecte EPSMG1 op zijn plaats laten en de exciter laten draaien op de overige EPSMG1’s. Indien echter een tweede storing optreedt in een andere regelsectie, wordt de exciter stilgelegd. Als u de EPSMG1 wilt vervangen, volgt u de onderstaande stappen. Vervang de EPSMG1 in een actief (online) redundant regelsysteem.

1. Open de deur van de besturingskast en controleer de indicatoren op de voorkant van de drie EPSMG1-modules om de defecte EPSMG1 te identificeren. Bij de defecte module zijn sommige of alle groene indicatoren uitgeschakeld, evenals de bijbehorende controllerindicatoren.

2. Controleer of de besturing is overgedragen aan de andere master door de LED's op de IS200ESELH A-excitatorselectorplaat (ESEL) te controleren die is gemonteerd in EBKP.

3. Schakel de EPBP-sectie uit waarin de te vervangen EPSMG1 zich bevindt. Deze sectie wordt uitgeschakeld door de bijbehorende uitgang van de excitatorvoedingsverdeelmodule (EPDM) uit te schakelen.

4. Controleer of de LED-indicator op het betreffende gedeelte van de EPDM is uitgeschakeld, evenals de indicatoren op de EPSMG1 en de bijbehorende controller.

5. Verwijder de EPSMG1 voorzichtig uit de EPBP als volgt:

1. Los de schroeven bij de uitspringende vergrendelingslipjes aan de boven- en onderzijde van de frontplaat iets aan. (De schroeven in de frontplaat zijn vastgezet en mogen niet worden verwijderd.)

2. Verwijder de module door de uitspringende vergrendelingslipjes omhoog te tillen.

3. Trek de module voorzichtig met beide handen uit zijn sleuf.

6. Plaats de vervangende EPSMG1 in de juiste sleuf in de EPBP.

7. Begin de plaat te plaatsen door tegelijkertijd stevig met uw duimen tegen de boven- en onderkant van de frontplaat te drukken.

8. Maak het plaatsen van de module in de sleuf af door de schroeven aan de boven- en onderzijde van de frontplaat afwisselend aan te draaien. Om ervoor te zorgen dat de module recht en stevig is geplaatst, draait u de schroeven gelijkmatig aan.

9. Sluit stroom aan op het desbetreffende gedeelte van de EPBP vanaf de EPDM en controleer of de LED-indicatoren voor stroomvoorziening van de EPSMG1 oplichten. Zorg ervoor dat de groene stroom-LEDs op de bijbehorende besturingsprintplaten oplichten.

Veelgestelde Vragen

1 V: Wat is IS200EPSMG1A IS200EPSMG1ADC?

A: IS200EPSMG1A IS200EPSMG1ADC is een excitatievoedingmodule ontwikkeld door GE binnen het Mark VI-turbinebesturingssysteem.

2 V: Wat zijn de belangrijkste onderdelen van de IS200EPSMG1A IS200EPSMG1ADC EPSM?

A: De EPSM bestaat uit twee hoofdsecties: een buck-regelaar en een push-pull-omvormer. Deze secties werken samen om de ingangsspanning te regelen en meerdere uitgangsspanningen te genereren, zoals vereist.

3 V: Wat is de functie van de buck-regelaar van de IS200EPSMG1A IS200EPSMG1ADC?

A: De buck-regelaar is verantwoordelijk voor het omzetten van de ingangsspanning naar een tussenstap van 50 V gelijkstroom. Deze tussenstapspanning vormt een cruciale stap in het stroomomzettingsproces binnen de EPSM.

4 V: Hoe draagt de push-pull-omvormer bij aan de functionaliteit van de IS200EPSMG1A IS200EPSMG1ADC EPSM?

A: De push-pull-omvormer gebruikt de tussenstapspanning die wordt opgewekt door de buck-regelaar om de vereiste meerdere uitgangsspanningen te produceren. Hij werkt synchroon met de buck-regelaar om een stabiele en betrouwbare stroomvoorziening aan het regelsysteem te garanderen.

5 V: Welke rol speelt de transformator in de push-pull-omvormer van de IS200EPSMG1A IS200EPSMG1ADC?

A: De transformator die in de push-pull-omvormer wordt gebruikt, zorgt voor een hoge-isolatie tussen de ingangsspanningsbron en de uitgang die aan het regelsysteem wordt geleverd. Deze isolatie waarborgt veiligheid en voorkomt mogelijke schade aan de componenten van het regelsysteem.
