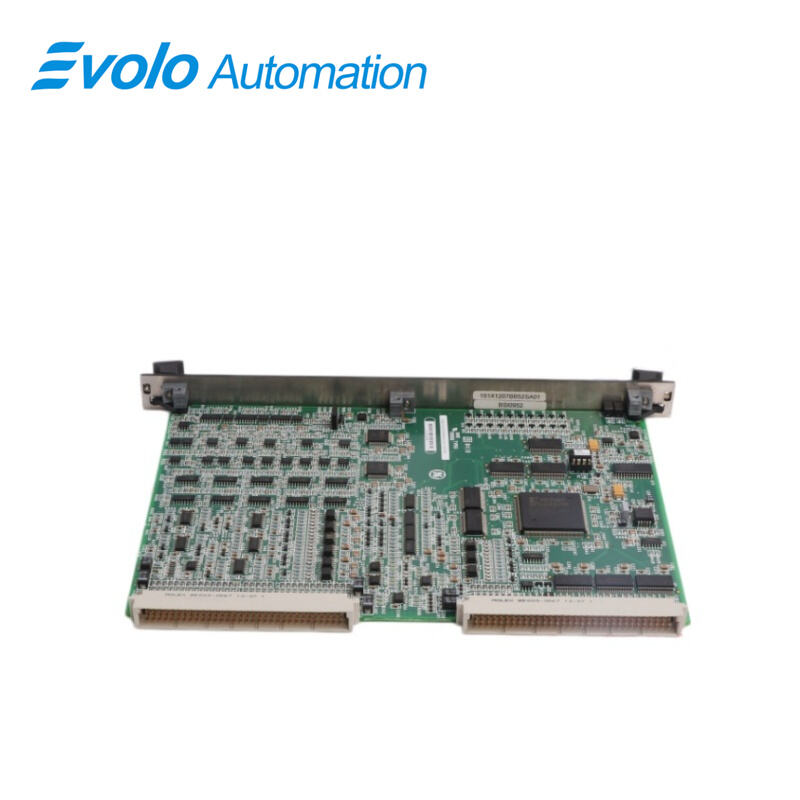

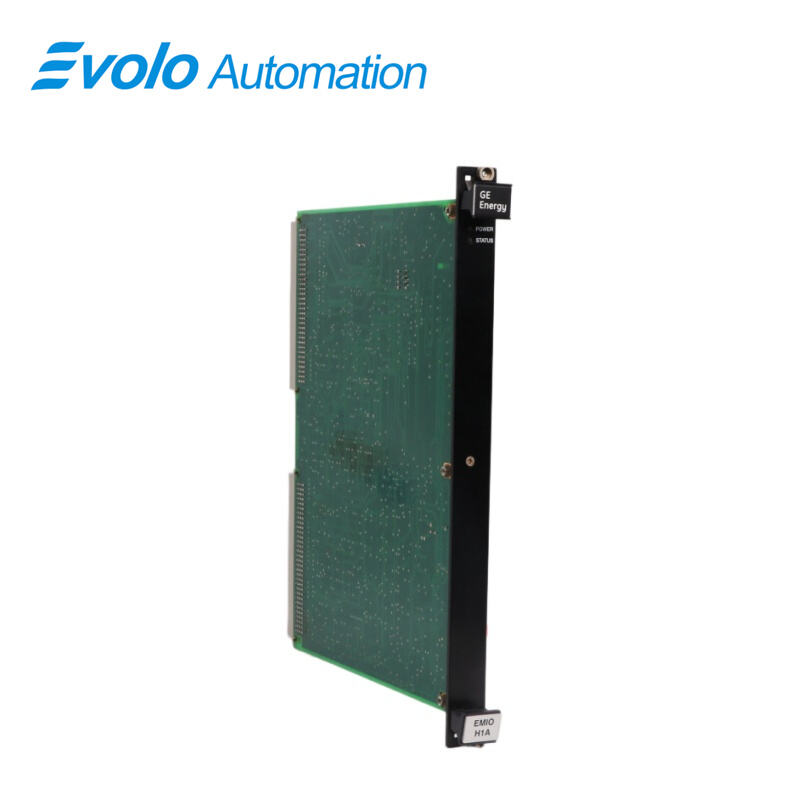

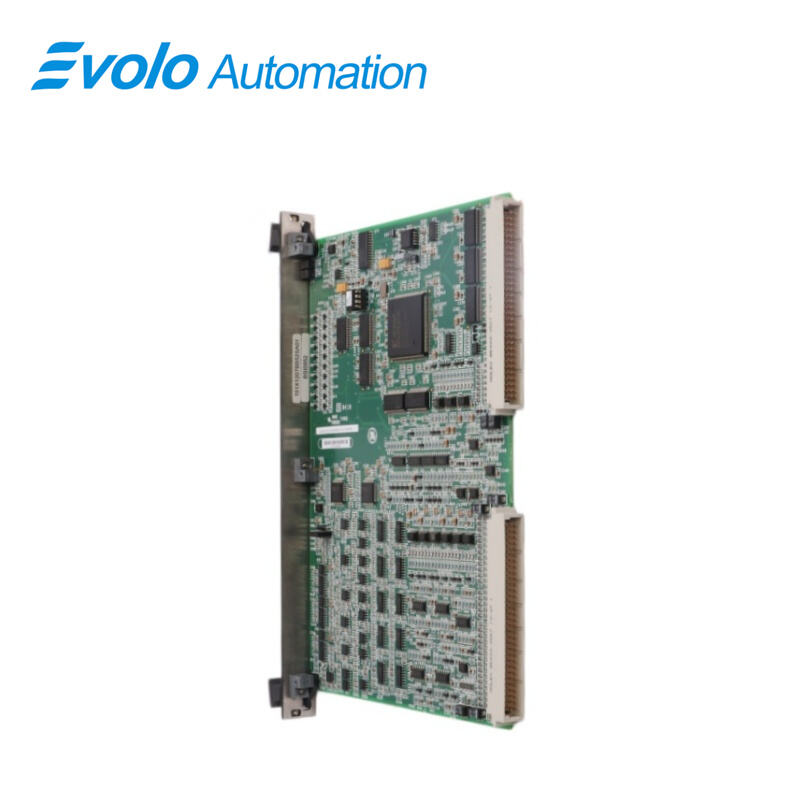

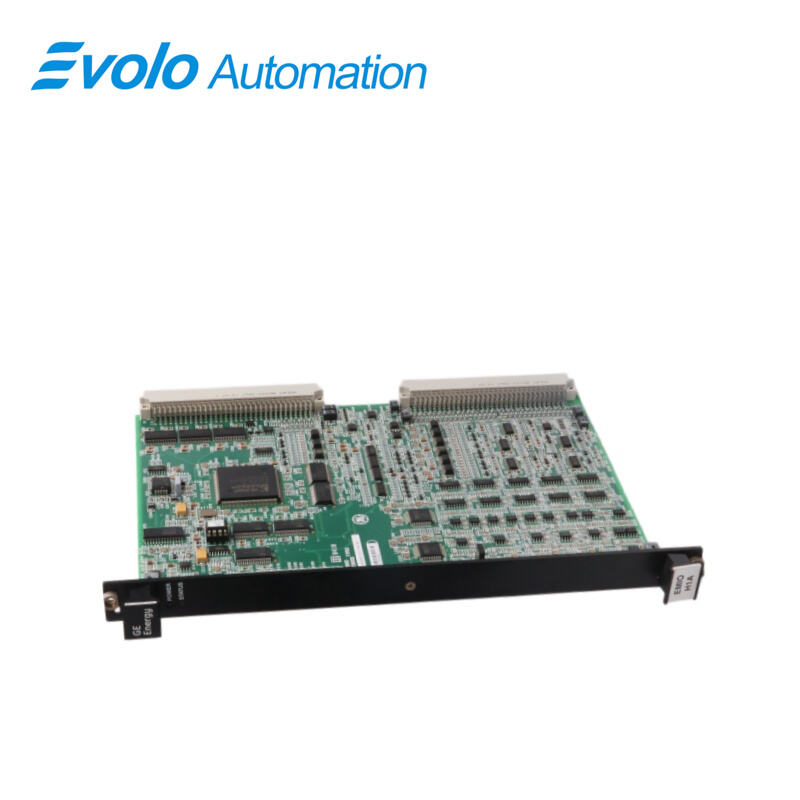

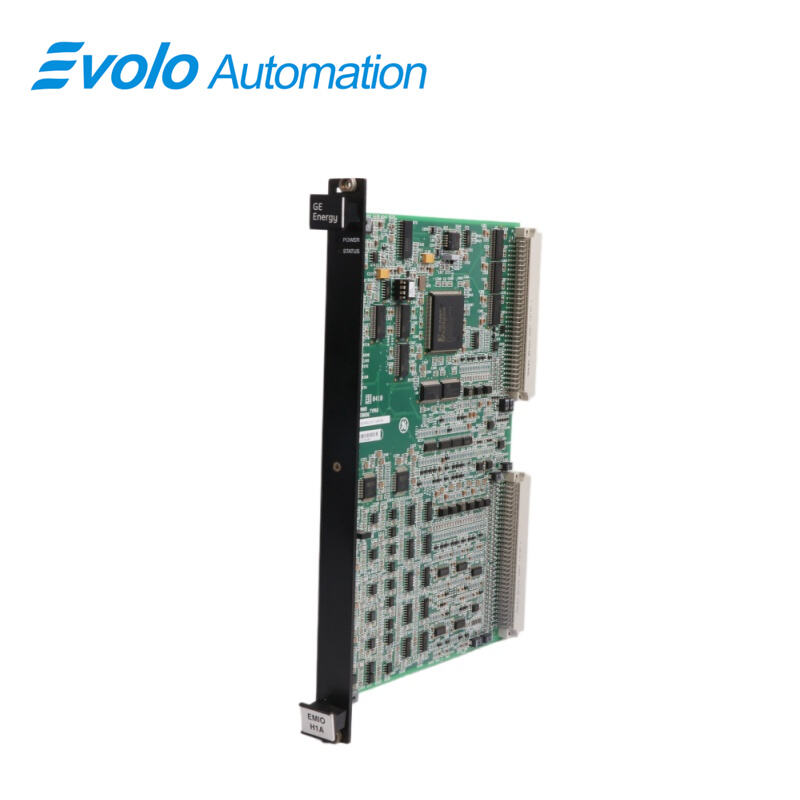

برد اصلی ورودی/خروجی IS200EMIOH1AFB

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	IS200EMIOH1AFB
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

توضیحات

این برد مدار چاپی IS200EMIOH1AFB توسط شرکت فرعی جنرال الکتریک، یعنی GE Industrial Systems، برای استفاده در محصولات اختصاصی سری EX2100 سیستم کنترل تحریک تولید شده است. این نسخه‌ای اصلاح‌شده از برد مدار چاپی اصلی IS200EMIOH1 است که سه بازنگری قابل‌توجه در محصول داشته و به‌ترتیب با کدهای A، F و B مشخص‌شده‌اند. این برد مدار چاپی یا PCB را می‌توان دقیق‌تر به‌عنوان «برد ورودی/خروجی ماژول تحریک» تعریف کرد.

نکات سخت‌افزاری و مشخصات فنی

اگرچه شناسایی تعدادی از اجزای سخت‌افزاری موجود روی برد پایه IS200EMIOH1AFB (برد اصلی ورودی/خروجی) اهمیت دارد، اما درک عملکرد مورد نظر این برد مدار چاپی از اهمیت بیشتری برخوردار است. این برد مدار چاپی اتصالات ورودی و خروجی مجموعه‌ای از برد‌های مدار چاپی سیستم کنترل تحریک EX2100 را مدیریت می‌کند، از جمله:

برد EPCT

برد ECTB

برد EACF

برد EXTB

انواع سیگنال‌هایی که توسط این برد اصلی ورودی/خروجی (Main I/O Board) با شماره مدل IS200EMIOH1AFB مدیریت می‌شوند، ممکن است شامل سیگنال‌های PT، سیگنال‌های CT، ورودی‌های تماسی، درایورهای رله خروجی و درایورهای رله قطع پایلوت نیز باشند. قابلیت اضافی دیگری که در نسخه بازبینی‌شده این برد مدار چاپی (PCB) با شماره مدل IS200EMIOH1AFB وجود دارد، ارسال سیگنال‌های پالسی در سطح منطقی (logic level gate pulse signals) به برد مربوطه ESEL است؛ این سیگنال‌ها سپس به ماژول EGPA در کابینت تبدیل توان (power conversion cabinet) مجموعهٔ بزرگ‌تر ارسال می‌شوند. از نظر ابعاد، باید توجه داشت که این ماژول IS200EMIOH1AFB یک برد مدار چاپی تک‌شیار و دوبل ارتفاع است که برای نصب در رک نصب VME معمول شرکت General Electric طراحی شده است. لطفاً توجه داشته باشید که سه بازنگری مهم محصولی این دستگاه ممکن است مشخصات عملکردی اولیه‌ای که توسط کارخانه برای برد اصلی IS200EMIOH1 تعیین شده و در این صفحه ذکر گردیده‌اند را تغییر دهد.

همان‌طور که در تجزیه‌وتحلیل دقیق شماره قطعه IS200EMIOH1AFB آشکار شده است، تمامی اجزای سخت‌افزاری ذکر‌شده در بالا باید زیر لایه‌ای محکم از پوشش محافظ مدار چاپی (PCB) که به‌صورت شیمیایی اعمال شده است، محافظت شوند. پوشش محافظ مدار چاپی (Conformal PCB coating) با پوشش معمولی مدار چاپی از نظر سبک پوشش‌دهی کامل تفاوت دارد؛ به‌گونه‌ای که باید تمامی سطوح همه اجزای سخت‌افزاری متصل‌شده به برد IS200EMIOH1AFB را احاطه کند.

سوالات متداول

مدارهای چاپی (PCB) سازگان‌با این قطعه IS200EMIOH1AFB که EVOLO ارائه می‌دهد، چه هستند؟

در اینجا در EVOLO، ما با خوشحالی برد اختیاری EACF را ارائه می‌دهیم که با این مدل EMIO سازگان است.

نسخه طراحی (artwork) رده‌بندی‌شده B این قطعه IS200EMIOH1AFB به چه چیزی اشاره دارد؟

نسخه طراحی (artwork) رده‌بندی‌شده B ذاتی این مدل، از پیکربندی و چیدمان بصری قطعات اجزای عملکردی متصل‌شده به مدار پایه آن الهام گرفته شده است.

آیا این ماژول IS200EMIOH1AFB به فضای اضافی در رک VME نیاز دارد؟

اگرچه این کارت اصلی ورودی/خروجی IS200EMIOH1AFB از نوع برد دوبل‌ارتفاعی طبقه‌بندی شده است، اما همچنان به‌عنوان یک برد VME تک‌شیار در نظر گرفته می‌شود و باید با اکثر برنامه‌های کاربردی VME سازگار باشد.
