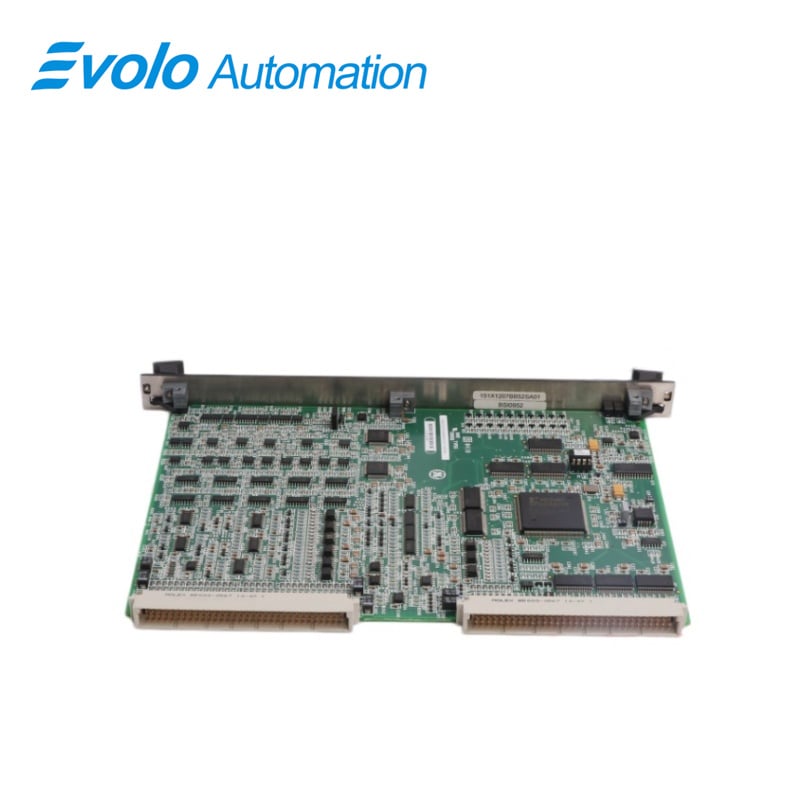

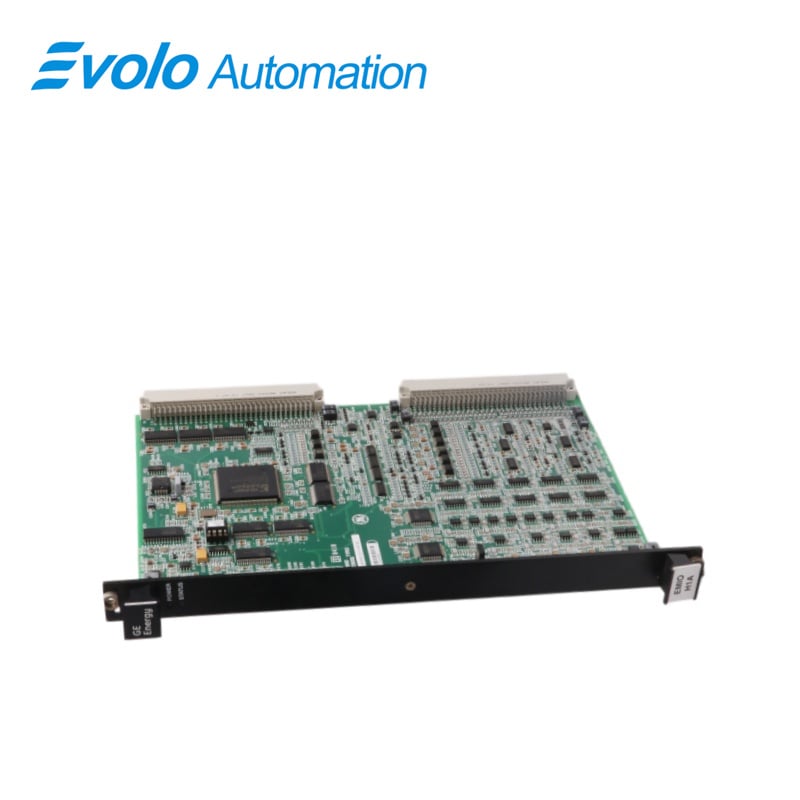

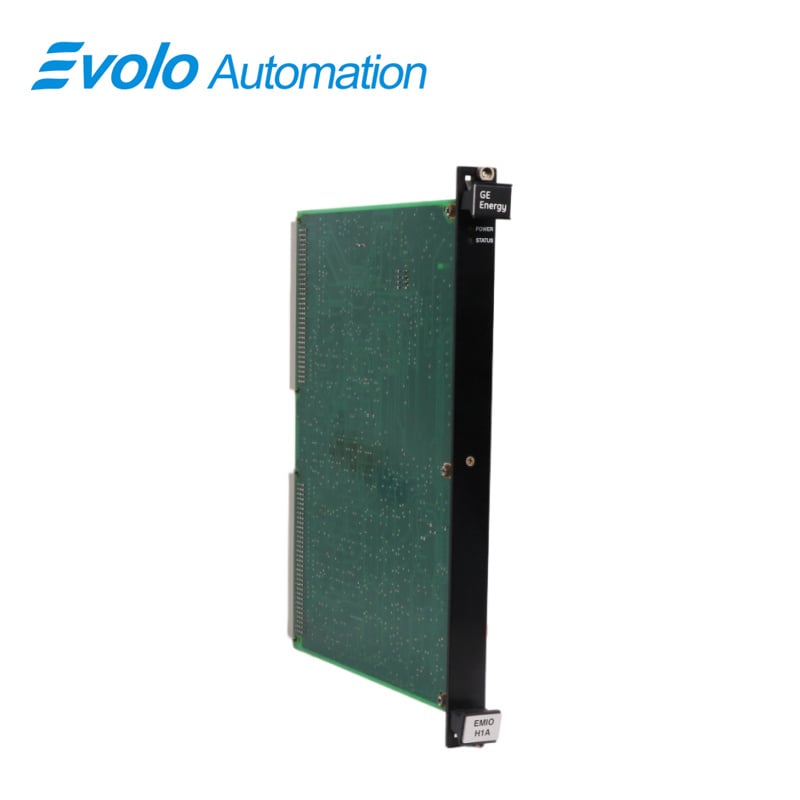

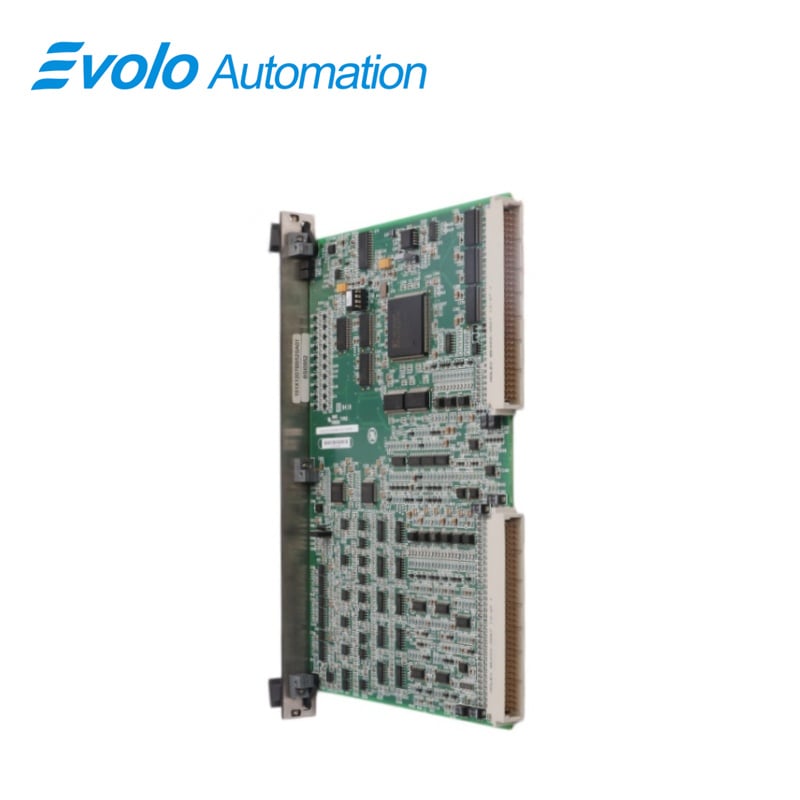

IS200EMIOH1AFB Hoof I/O-bord

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	IS200EMIOH1AFB
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Vinnige detail

Beskrywing

Hierdie IS200EMIOH1AFB-printplaat is vervaardig deur die General Electric-dogtermaatskappy GE Industrial Systems vir gebruik in hul EX2100-reeks van spesifieke Produkte vir Ontsteekbeheerstelsels. Dit is 'n gewysigde weergawe van die oorspronklike IS200EMIOH1-moederprintplaat; met drie beduidende produkhersteltings wat onderskeidelik as A, F en B gewaardeer word. Hierdie printplaat of PCB kan meer akkuraat beskryf word as 'n Ontsteekermodule I/O-plaat.

Hardewarewenke en Spesifikasies

Al is dit belangrik om 'n aantal van die hardewarekomponente op die basiese bord van die IS200EMIOH1AFB Hoof I/O-bord te herken, is dit veral belangrik om die beoogde funksionaliteit van hierdie printplaat te verstaan. Hierdie PCB bestuur die inset- en uitsetverbindings van 'n verskeidenheid EX2100-ontsteekbeheerstelsel-printplate, insluitend:

Die EPCT-bord

Die ECTB-bord

Die EACF-bord

Die EXTB-bord

Die tipes seine wat deur hierdie IS200EMIOH1AFB Hoof I/O-bord bestuur word, kan ook wissel om PT-seine, CT-seine, kontak-invoere, uitvoerrelais-aandrywings en loodsende uitskakelrelais-aandrywings in te sluit. Addisionele funksionaliteit van die hersiene IS200EMIOH1AFB-printplaat lê in sy versending van logika-vlak hek-pulsseine na die ooreenstemmende ESEL-bord, wat dan na die groter samestelling se EGPA in sy kragomsetkabinet gestuur word. Wat betref afmetings, is dit belangrik om daarop te let dat hierdie IS200EMIOH1AFB-module ’n enkelgleuf-, dubbelhoog-printplaat is wat vir installasie in die algemene General Electric-tipe VME-installasierak bedoel is. Onthou asseblief dat hierdie toestel se drie beduidende produkhervisies die oorspronklike fabriek-spesifiseerde prestasiespesifikasies vir die ouer IS200EMIOH1-bord wat op hierdie bladsy ingesluit is, kan verander.

Soos ontbloot in 'n deeglike onderdeelnommer-ontleding van die IS200EMIOH1AFB-onderdeelnommer, behoort al die bogenoemde hardewarekomponente beskerm te word onder 'n stewige laag chemies toegepaste beskermende PCB-bekleedingslaag. Konformele PCB-bekleding verskil van gewone PCB-bekleding ten opsigte van sy volledige bedekkingsstyl, wat elke oppervlak van elke hardewarekomponent wat aan die IS200EMIOH1AFB-bord vasgemaak is, behoort te omhul.

Gereelde vrae

Watter gedrukte stroombane wat met hierdie IS200EMIOH1AFB kompatibel is, bied EVOLO aan?

Hier by EVOLO is ons bly om die EACF-optiebord aan te bied, wat met hierdie EMIO-model koppel.

Waarna verwys hierdie IS200EMIOH1AFB se B-geklassifiseerde kunswerk-revisie?

Die B-geklassifiseerde kunswerk-revisie wat inherent aan hierdie model is, is geïnspireer deur die konfigurasie en visuele uitleg van die funksionele komponentdele wat aan sy basissirkuitbord vasgemaak is.

Vereis hierdie IS200EMIOH1AFB-module addisionele ruimte op die VME-rak?

Alhoewel hierdie IS200EMIOH1AFB Hoof I/O-kaart as 'n dubbelhoogte-bord geklassifiseer word, word dit steeds as 'n enkelgleuf VME-bord beskou en behoort dit met die meeste VME-toepassings te werk.
