برد تحریک‌کننده و غیرتحریک‌کننده IS200EDEXG1AFA

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	IS200EDEXG1AFA
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

توضیحات

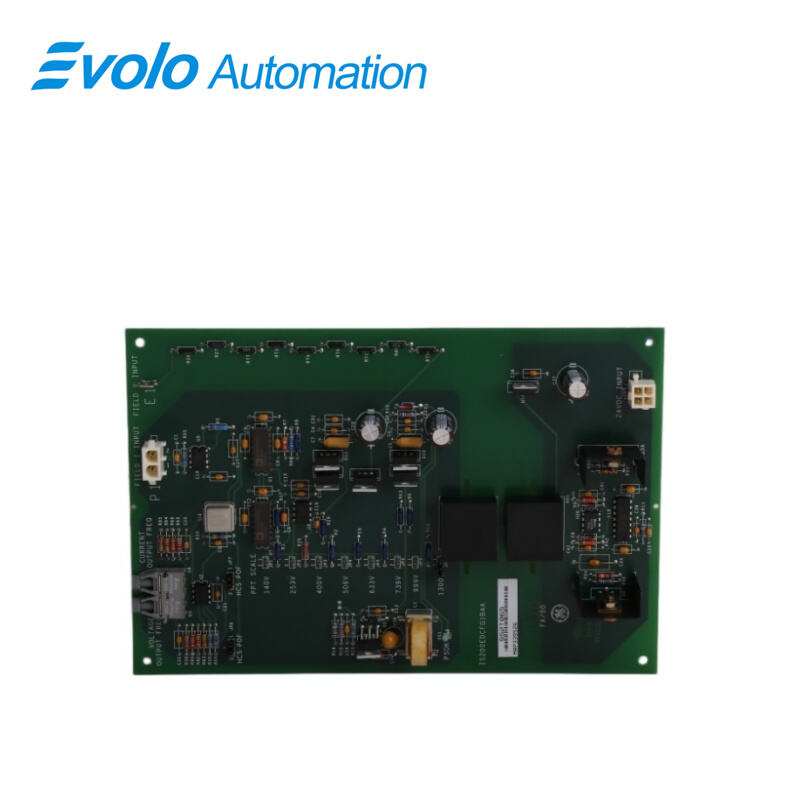

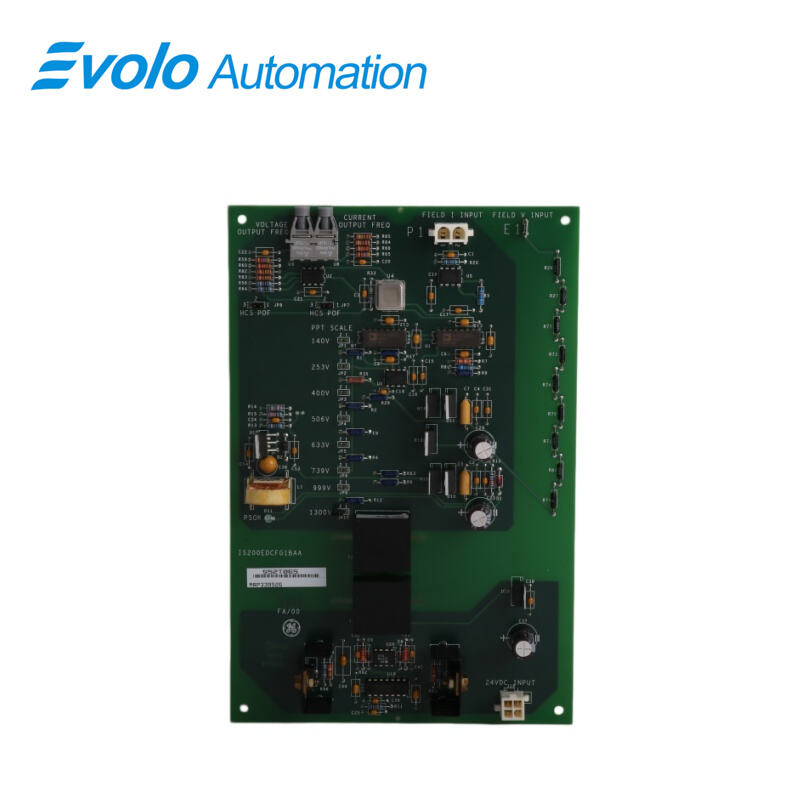

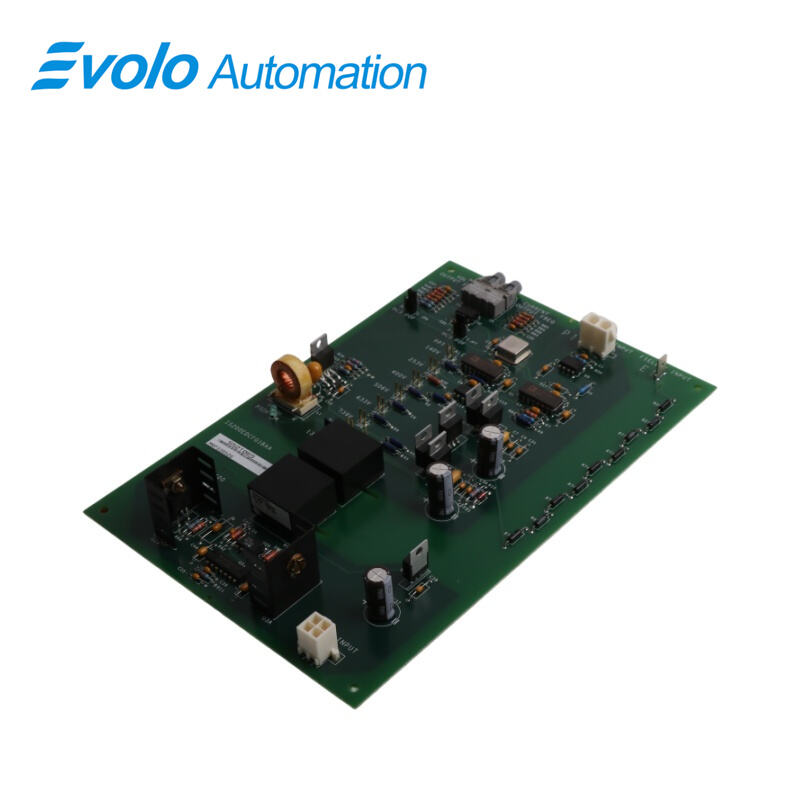

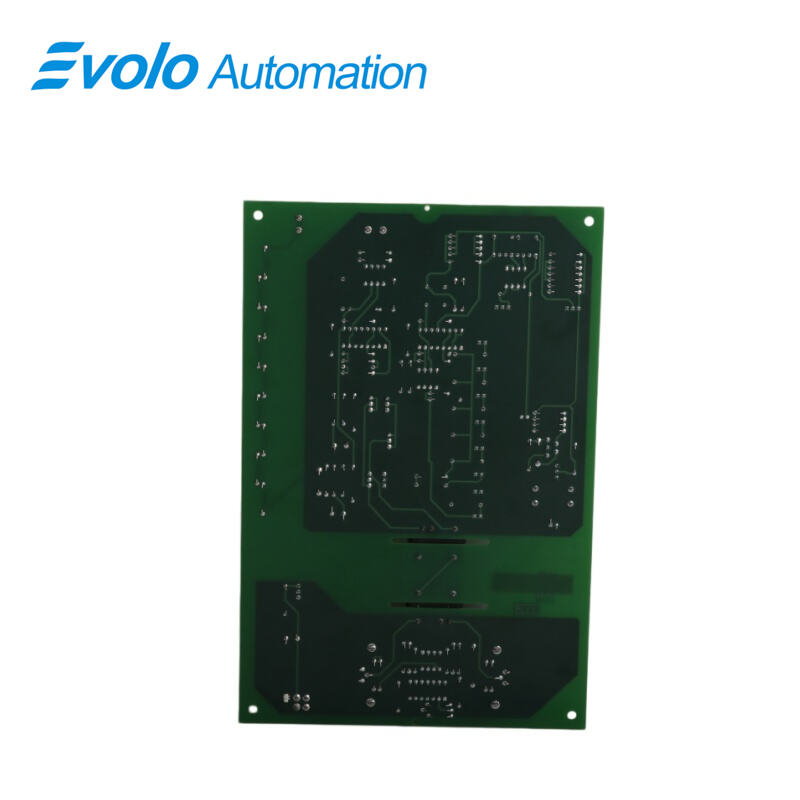

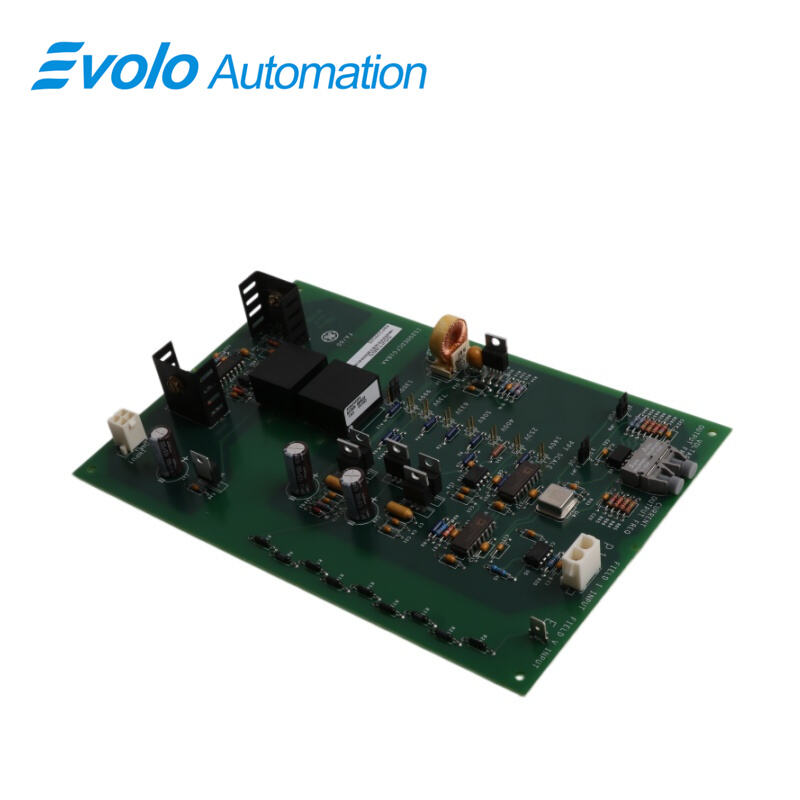

IS200EDEXG1AFA یک برد تحریک‌زدایی و غیرتحریک‌زدایی (De-Excitation) ساخت شرکت جنرال الکتریک است که به‌عنوان بخشی از سری EX2100 در سیستم‌های کنترل تحریک استفاده می‌شود. IS20OEDEXG1A به‌عنوان اصلی‌ترین برد مدار چاپی (PCB) در ماژول غیرتحریک‌زدایی (De-Excitation) EX2100 عمل می‌کند و امکان بازخورد حس‌گری هدایت، حفظ ولتاژ در طول قطع برق و فعال‌سازی عملیات غیرتحریک‌زدایی را فراهم می‌آورد. ماژول EPSM که ولتاژ ۱۲۵ ولت مستقیم (125VDC) را به ۲۴ ولت مستقیم (24VDC) تبدیل می‌کند، تغذیه این برد را تأمین می‌نماید. در ماژول غیرتحریک‌زدایی، برد EDEX به‌عنوان برد اصلی عمل می‌کند. برای اطمینان از عملکرد در صورت قطع برق، EDEX فعال‌سازی SCRهای غیرتحریک‌زدایی، بازخورد حس‌گری هدایت و حفظ ولتاژ را تضمین می‌کند. روی برد EXTB، ماژول EMI0 فرآیند غیرتحریک‌زدایی را آغاز می‌کند. برد EXTB کنتاکتور مستقیم‌جریان ۴۱ (41A/41B) یا قطع‌کننده را باز می‌کند و سپس سیگنال‌های تحریک را از تماس‌های کمکی به مدارهای فعال‌سازی SCR روی برد EDEX منتقل می‌کند. برد EDEX به دو دسته تقسیم می‌شود: برد گروه ۱ برای غیرتحریک‌زدایی با استفاده از SCR و برد گروه ۲ برای غیرتحریک‌زدایی با استفاده از دیود است. معمولاً کنترل برد EDEX توسط برد EXTB انجام می‌شود، اما در صورت شکست سیستم کنترل، خود برد EDEX قادر به آغاز فرآیند غیرتحریک‌زدایی است.

کاربردها

نیروگاه‌های حرارتی و آبی

سناریوهای کاربردی: در کابینت تحریک توربین‌های گازی یا توربین‌های بخار نصب می‌شود. هنگامی که خرابی شبکه رخ دهد یا واحد نیازمند ایست اضطراری باشد، این برد فرآیند دمگنتیزاسیون را آغاز می‌کند تا از انتقال ایمن انرژی از روتور ژنراتور اطمینان حاصل شود.

عملکرد کلیدی: جلوگیری از شکست عایق‌بندی ناشی از ولتاژ بسیار بالای تولیدشده توسط مغناطیس باقی‌مانده در حالت مدار باز.

کارخانه‌های فولاد و متالورژی

سناریوهای کاربردی: کارخانه‌های بزرگ فولاد معمولاً دارای نیروگاه اختصاصی یا استفاده از موتورهای سنکرون سنگین برای به‌حرکت درآوردن غلتک‌های نورد هستند. ماژول IS200EDEXG1AFA برای مدیریت سیستم‌های تحریک این واحدهای پرتوان به‌کار می‌رود.

پیشینه صنعتی: با توجه به الزامات بسیار بالای موجود در تولید فولاد برای پایداری تأمین انرژی، قابلیت اطمینان سیستم EX2100 (مانند پشتیبانی از پیکربندی‌های افزونه) آن را به انتخاب استاندارد در این صنعت تبدیل کرده است.

تسهیلات نفتی، پتروشیمی و گاز طبیعی مایع (LNG)

سناریوهای کاربردی: در مجتمع‌های پتروشیمی، این برد برای کنترل ژنراتورهای توربینی که مجموعه‌های بزرگ کمپرسورها یا پمپ‌ها را به حرکت درمی‌آورند، استفاده می‌شود.

ارزش نصب‌شده: در محیط‌هایی با خطرات قابل اشتعال و انفجار، کنترل دقیق عملکرد دی‌اکسیداسیون (حذف میدان مغناطیسی) برای جلوگیری از جرقه‌های الکتریکی یا گرم‌شدن بیش از حد تجهیزات حیاتی است.

کشتی‌های بزرگ و مهندسی دریایی

سناریوهای کاربردی: برای سیستم‌های پیشرانش کشتی که از پیشرانش کاملاً الکتریکی یا تولید توان توربینی استفاده می‌کنند، به‌منظور اطمینان از ایمنی شبکه‌های برق دریایی دور از ساحل در شرایط نوسانات بار پیچیده، به کار می‌رود.

سوالات متداول

سوال: GE EX2100 IS200EDEXG1AFA چیست؟
پاسخ: IS200EDEXG1AFA یک برد اصلی ماژول دی‌اکسیداسیون (حذف میدان مغناطیسی) در سیستم کنترل میدان مغناطیسی GE EX2100 است. این برد مسئول مدیریت عملکردهای دی‌اکسیداسیون بوده و از ایمنی خاموش‌شدن و حفاظت ژنراتور در شرایط خطا یا قطع اضطراری اطمینان حاصل می‌کند.

سوال: میدان مغناطیسی (اکسایتیشن) در سیستم‌های کنترل برای IS200EDEXG1AFA چیست؟
الف: تحریک به فرآیند تأمین جریان به سیم‌پیچ‌های میدان روتور ژنراتور سنکرون اشاره دارد. این امر امکان کنترل ولتاژ خروجی ژنراتور و توان راکتیو را فراهم می‌کند و همچنین عملکرد‌های حفاظتی درون سیستم کنترل تحریک را پشتیبانی می‌نماید.

سوال: چرا از جریان مستقیم (DC) به‌عنوان منبع تحریک برای IS200EDEXG1AFA استفاده می‌شود؟
پاسخ: از جریان مستقیم (DC) استفاده می‌شود، زیرا این جریان میدان مغناطیسی پایدار و ثابتی را در سیم‌پیچ‌های روتور ایجاد می‌کند. این میدان مغناطیسی پایدار برای عملکرد صحیح ژنراتور سنکرون ضروری است و تولید ولتاژ و کنترل آن را به‌صورت یکنواخت تضمین می‌نماید.
