Bảng điều khiển kích từ và khử kích từ IS200EDEXG1AFA

Tổng quan

Nơi Xuất Xứ:	Hoa Kỳ
Tên thương hiệu:	G
Số kiểu máy:	IS200EDEXG1AFA
Chi tiết đóng gói:	Nguyên bản, mới, đóng gói nhà máy
Thời gian giao hàng:	5-7 ngày
Điều khoản thanh toán:	T\/T
Khả năng cung cấp:	Có sẵn

Chi tiết nhanh

Mô tả

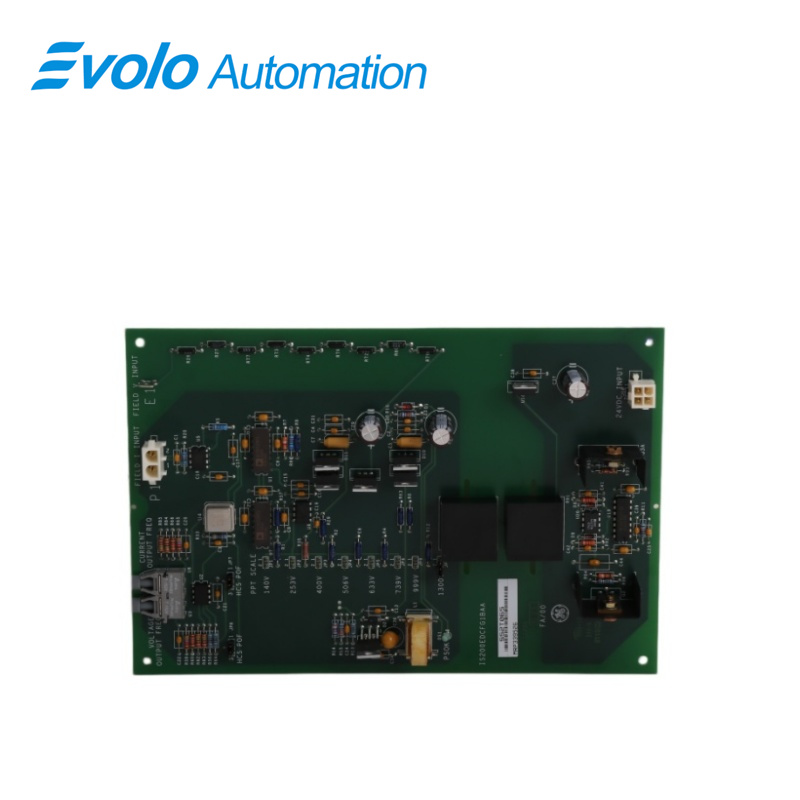

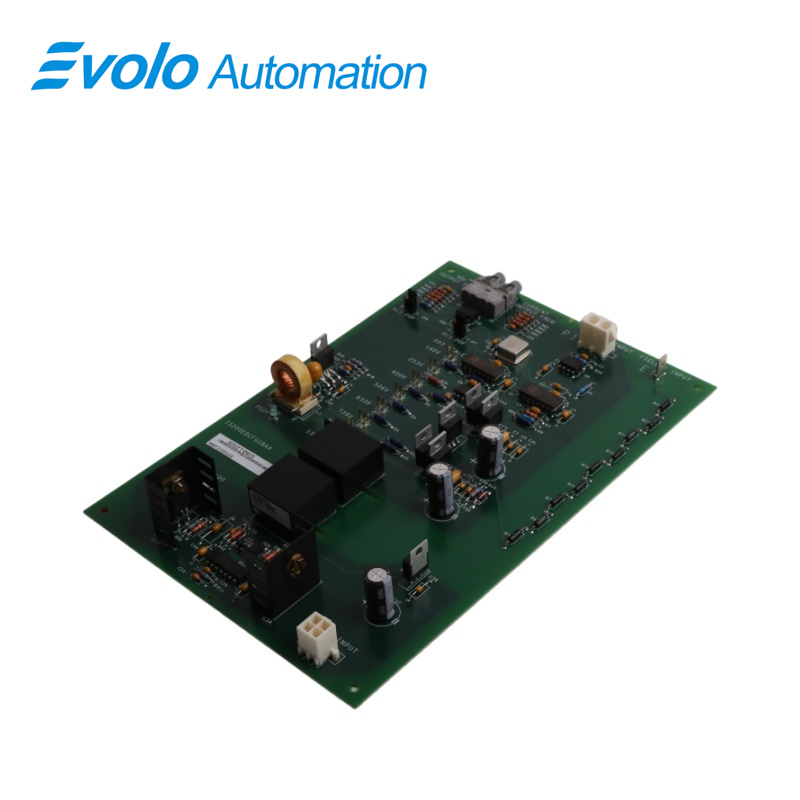

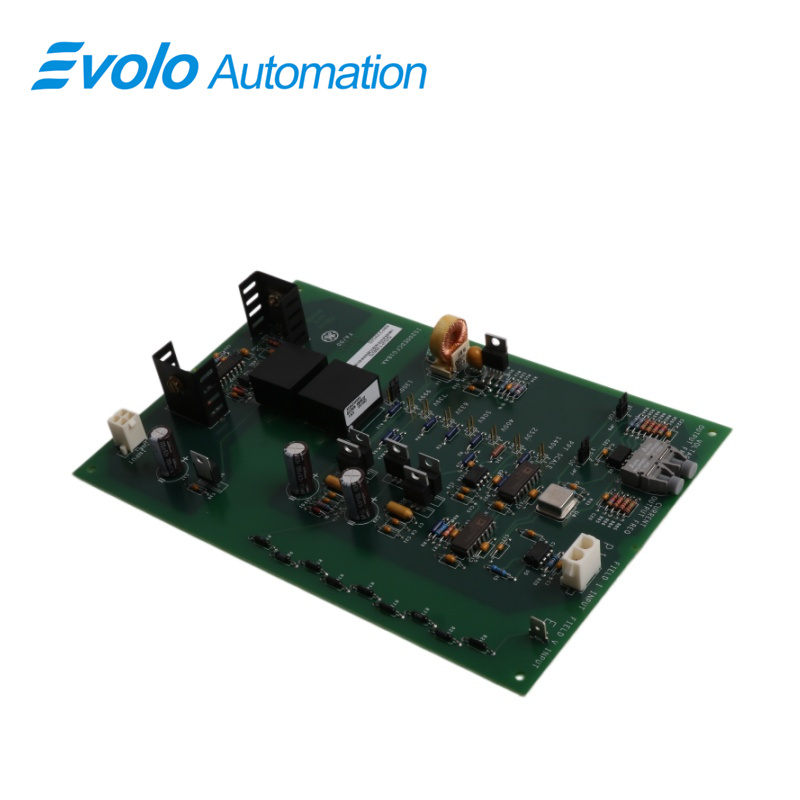

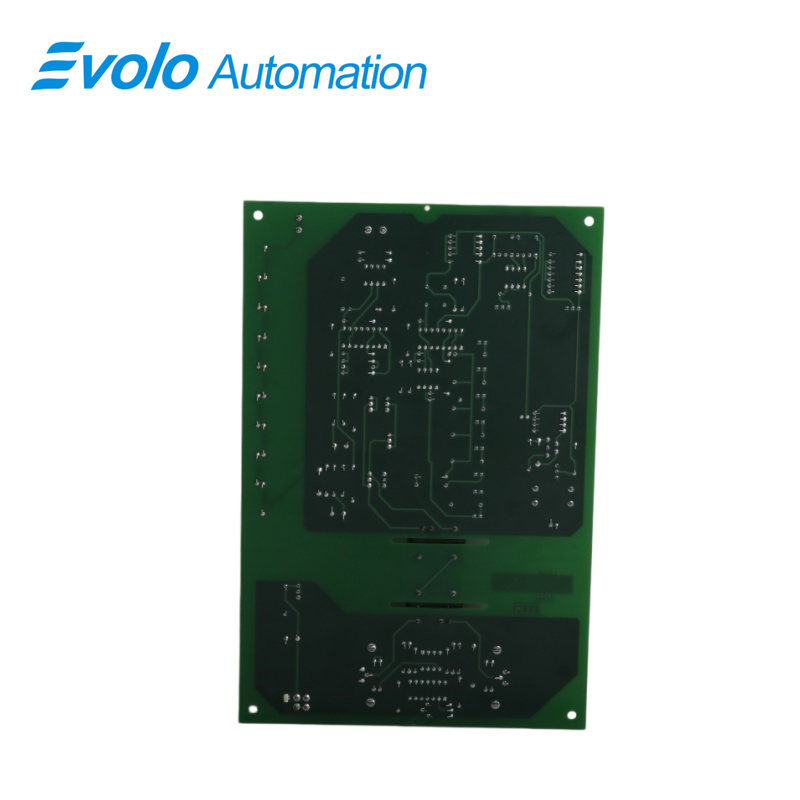

IS200EDEXG1AFA là một bo mạch kích từ và khử kích từ do General Electric sản xuất, thuộc chuỗi EX2100, được sử dụng trong các hệ thống điều khiển kích từ. IS200EDEXG1A đóng vai trò là bo mạch in chính (PCB) trong mô-đun khử kích từ EX2100, cho phép phản hồi cảm biến dẫn thông, duy trì điện áp trong trường hợp mất điện và kích hoạt quá trình khử kích từ. Mô-đun EPSM, có chức năng chuyển đổi điện áp từ 125 VDC sang 24 VDC, cung cấp nguồn điện cho bo mạch này. Trong mô-đun khử kích từ, bo mạch EDEX là bo mạch chính. Để đảm bảo hoạt động trong trường hợp mất điện, EDEX thực hiện việc kích SCR khử kích từ, phản hồi cảm biến dẫn thông và duy trì điện áp. Trên bo mạch EXTB, bộ phận EMI0 khởi động quá trình khử kích từ. Bo mạch EXTB mở công tắc DC 41 (41A/41B) hoặc cầu dao, sau đó truyền tín hiệu kích từ từ các tiếp điểm phụ đến các mạch kích SCR trên bo mạch EDEX. Bo mạch EDEX được chia thành hai nhóm: Nhóm 1 dành cho khử kích từ bằng SCR, còn Nhóm 2 dành cho khử kích từ bằng đi-ốt. Thông thường, EDEX được điều khiển bởi EXTB, nhưng cũng có thể tự khởi động quá trình khử kích từ nếu hệ thống điều khiển gặp sự cố.

Ứng dụng

Nhà máy nhiệt điện và thủy điện

Các tình huống ứng dụng: Được lắp đặt trong tủ kích từ của tuabin khí hoặc tuabin hơi. Khi xảy ra sự cố lưới điện hoặc tổ máy yêu cầu dừng khẩn cấp, bo mạch này khởi động quy trình giải từ nhằm đảm bảo xả an toàn năng lượng từ rô-to máy phát.

Chức năng chính: Ngăn ngừa hiện tượng đánh thủng cách điện do điện áp cực cao sinh ra bởi từ dư ở trạng thái mạch hở.

Nhà máy thép và luyện kim

Các tình huống ứng dụng: Các nhà máy thép quy mô lớn thường có nhà máy điện riêng hoặc sử dụng động cơ đồng bộ công suất lớn để điều khiển các máy cán. IS200EDEXG1AFA được sử dụng để quản lý hệ thống kích từ của các tổ máy công suất cao này.

Bối cảnh ngành: Do yêu cầu về độ ổn định điện năng trong sản xuất thép rất cao, tính tin cậy của hệ thống EX2100 (ví dụ như hỗ trợ cấu hình dự phòng) khiến nó trở thành lựa chọn tiêu chuẩn trong ngành này.

Các cơ sở dầu mỏ, hóa dầu và khí tự nhiên hóa lỏng (LNG)

Các tình huống ứng dụng: Trong các tổ hợp hóa dầu, bảng mạch này được sử dụng để điều khiển các máy phát điện tua-bin kéo các máy nén hoặc bộ bơm cỡ lớn.

Giá trị đối với nhà máy: Trong các môi trường có nguy cơ cháy nổ, việc kiểm soát khử từ chính xác là rất quan trọng nhằm ngăn ngừa tia lửa điện hoặc quá nhiệt thiết bị.

Tàu biển cỡ lớn và Kỹ thuật hàng hải

Các tình huống ứng dụng: Được sử dụng trong các hệ thống đẩy tàu sử dụng động lực đẩy hoàn toàn bằng điện hoặc phát điện bằng tua-bin nhằm đảm bảo an toàn cho lưới điện ngoài khơi dưới các điều kiện biến động tải phức tạp.

Các câu hỏi thường gặp

Câu hỏi: GE EX2100 IS200EDEXG1AFA là gì?
Trả lời: IS200EDEXG1AFA là bảng mạch chính của Mô-đun Khử từ được sử dụng trong hệ thống điều khiển kích từ GE EX2100. Bảng mạch này chịu trách nhiệm quản lý các chức năng khử từ, đảm bảo tắt máy an toàn và bảo vệ máy phát điện trong các tình huống sự cố hoặc ngắt khẩn cấp.

Câu hỏi: Kích từ trong các hệ thống điều khiển dành cho IS200EDEXG1AFA là gì?
A: Kích từ đề cập đến quá trình cấp dòng điện cho cuộn dây kích từ trên rô-to của máy phát đồng bộ. Điều này cho phép điều khiển điện áp đầu ra và công suất phản kháng của máy phát, đồng thời hỗ trợ các chức năng bảo vệ trong hệ thống điều khiển kích từ.

C: Tại sao dòng một chiều (DC) được sử dụng làm nguồn kích từ cho IS200EDEXG1AFA?
A: Dòng một chiều (DC) được sử dụng vì nó tạo ra một từ trường ổn định và không đổi trong các cuộn dây rô-to. Từ trường ổn định này là yếu tố thiết yếu để máy phát đồng bộ hoạt động đúng cách, đồng thời đảm bảo việc phát điện áp và điều khiển điện áp được nhất quán.
