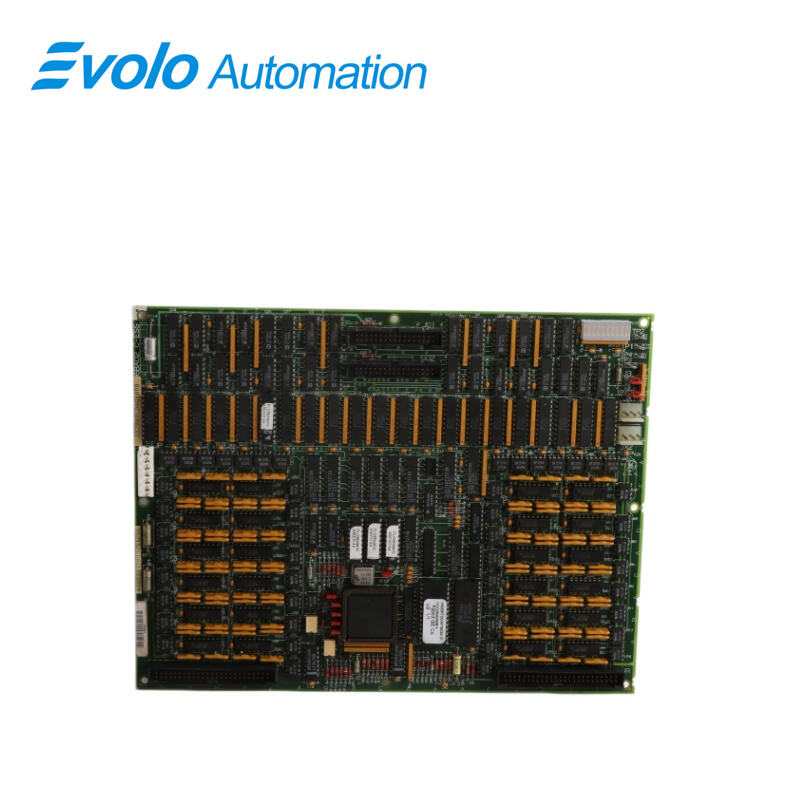

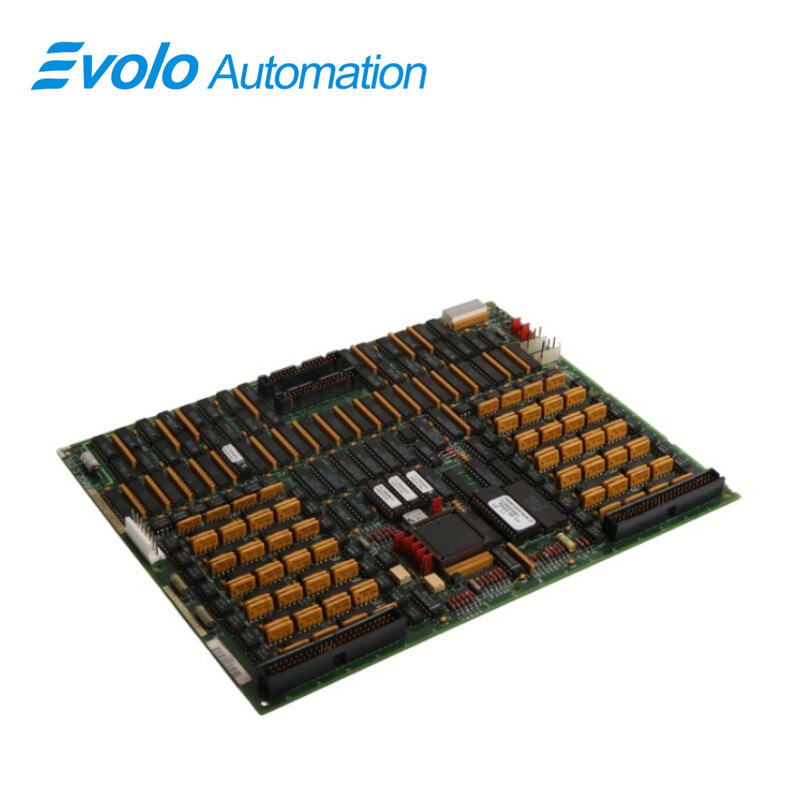

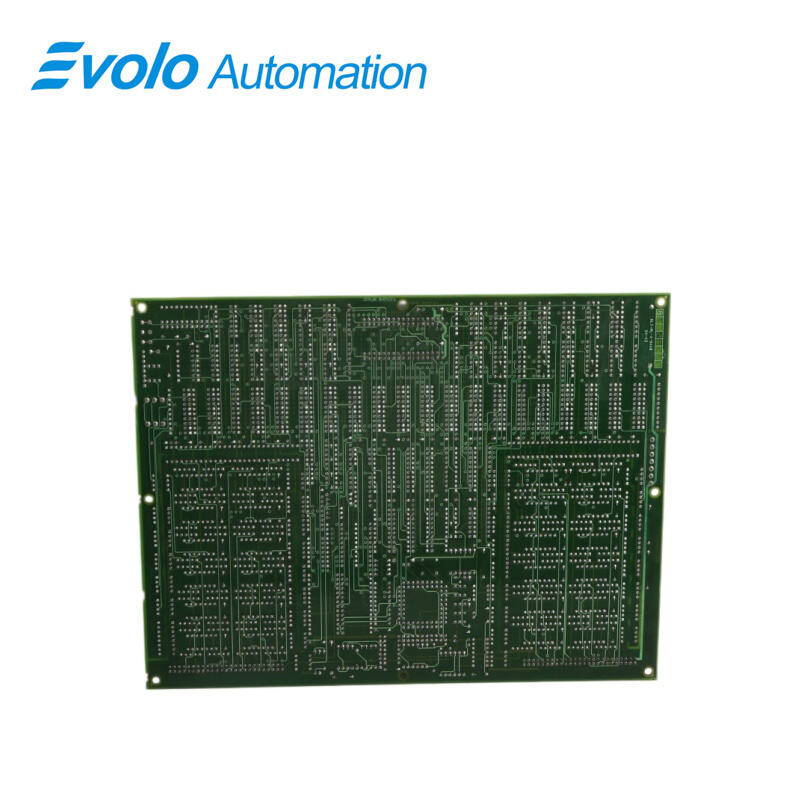

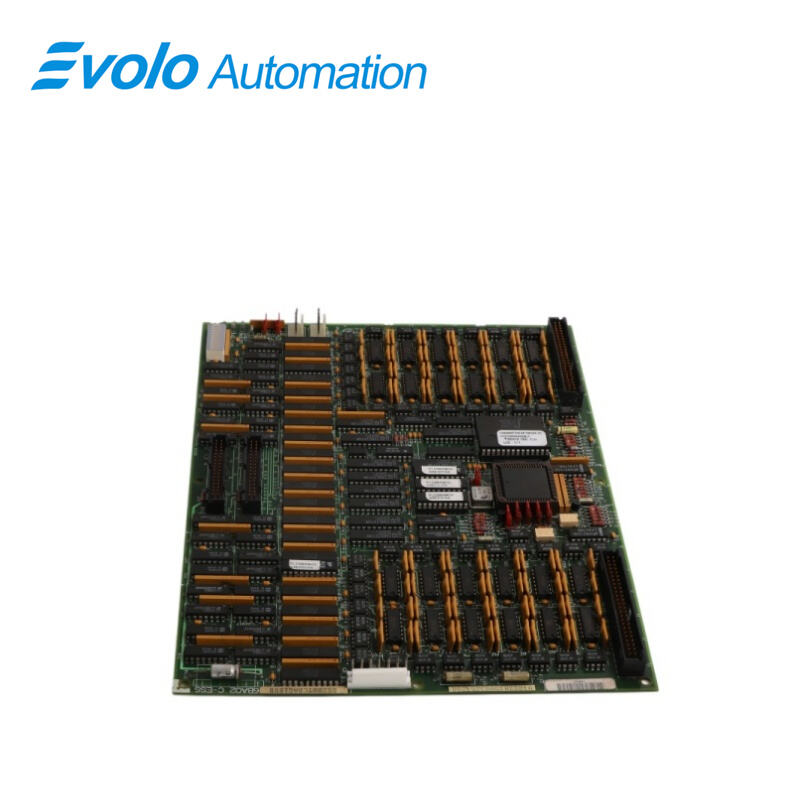

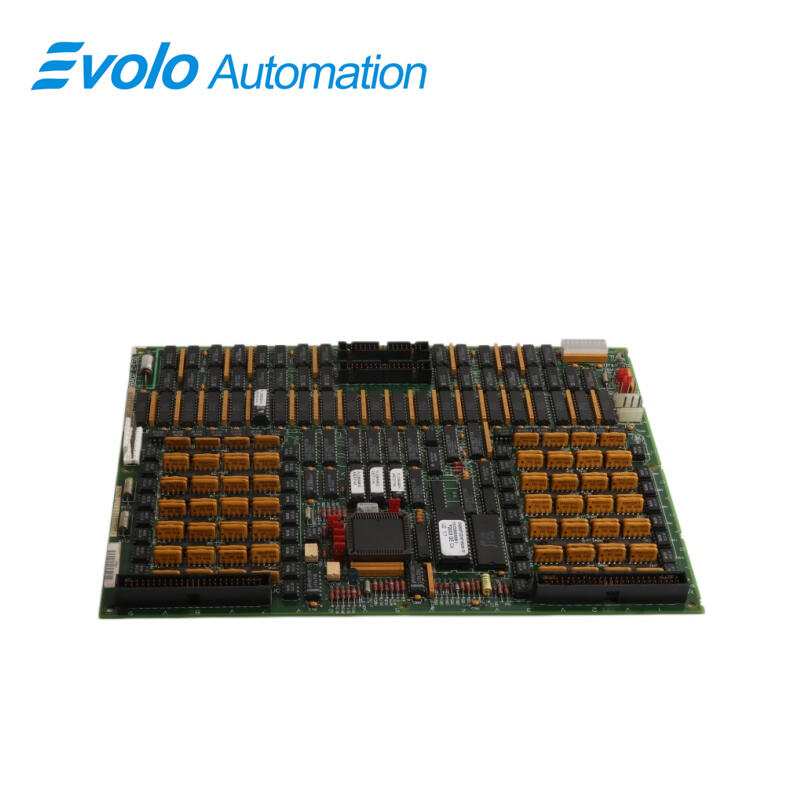

برد ورودی/خروجی آنالوگ مشترک مدل DS215TCCAG1BZZ01

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	DS215TCCAG1BZZ01
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

توضیحات

DS215TCCAG1BZZ01 تابلوی مشترک ورودی/خروجی آنالوگ است که توسط شرکت جنرال الکتریک به‌عنوان بخشی از سری Mark V طراحی و ساخته شده و در سیستم‌های کنترل توربین‌های گازی استفاده می‌شود. تابلوی مشترک ورودی/خروجی آنالوگ (TCCAg) در بخش هسته‌ای، سیگنال‌های آنالوگ را از تابلوهای انتهایی CTBA، TBOA و TBCA پردازش و شرایط‌بندی می‌کند. این سیگنال‌ها شامل ورودی‌ها و خروجی‌های ۴–۲۰ میلی‌آمپر، ورودی‌های مقاومتی دمایی (RTD) و ترموکوپل، و همچنین ورودی‌های ولتاژ و جریان محور می‌باشند. سیگنال‌های پردازش‌شده از طریق اتصال‌دهندهٔ ۳PL به تابلوی STCA ارسال می‌شوند.

کاربردها

نیروگاه‌ها: این تابلو به‌عنوان بخشی از سیستم کنترل GE Mark V، راه‌اندازی، کنترل بار و قطع حفاظتی توربین‌های گازی سنگین را هماهنگ و نظارت می‌کند.

تسهیلات نفت و گاز: در ایستگاه‌های بزرگ فشرده‌سازی یا پلتفرم‌های حفاری دریایی، این تابلو مسئول کنترل منطقی حیاتی و رابط‌های سیگنالی توربین‌های تولید انرژی است.

تولید صنعتی سنگین: در سیستم‌های نیروگاهی مستقل که نیازمند تأمین پیوسته و مقیاس‌بالای انرژی هستند، مانند کارخانه‌های فولاد یا آلومینیوم، مورد استفاده قرار می‌گیرد.

ویژگی

کانکتورهای TCCA:

2PL: توزیع توان از برد TCPS در هسته را انجام می‌دهد.

3PL: به‌عنوان اتصال داده‌ها بین برد‌های TCCA، STCA و TCCB در هسته ۵ عمل می‌کند و سیگنال‌های شرط‌بندی‌شده را برای انتقال به COREBUS حمل می‌کند.

JAA: سیگنال‌های خروجی ۴–۲۰ میلی‌آمپر را به برد انتهایی CTBA ارسال می‌کند.

JBB: سیگنال‌های ولتاژ و جریان شفت و سیگنال‌های ورودی ۴–۲۰ میلی‌آمپر را از برد انتهایی CTBA حمل می‌کند.

Jcc/JDD: سیگنال‌های ورودی RTD را از برد انتهایی TBCA حمل می‌کنند.

JAR/S/T: سیگنال‌های ورودی ترموکوپل و اتصال سرد را از برد انتهایی TBOA ارسال می‌کنند.

JC: سیگنال‌های تشخیصی منبع تغذیه را از TCPS حمل می‌کند.

پیکربندی TCCA:

سخت‌افزار: سه جامپر سخت‌افزاری — J1، JP2 و JP3 — روی برد TCCA وجود دارد. J1 برای فعال یا غیرفعال کردن پورت سریال RS232 استفاده می‌شود. JP2 برای غیرفعال کردن اسیلاتور در آزمون کارت به‌کار می‌رود. JP3 برای آزمون‌های کارخانه‌ای استفاده می‌شود.

نرم‌افزار: مقادیر ثابت پیکربندی ورودی/خروجی برای ترموکوپل‌ها، مقاومت‌های دمایی (RTD)، ورودی‌ها و خروجی‌های میلی‌آمپر، و تنظیمات ولتاژ و جریان شفت در ویرایشگر پیکربندی ورودی/خروجی (I/C Configuration Editor) که روی رابط انسان-ماشین (HMI) قرار دارد، مانند توضیحات زیر وارد می‌شوند.

مدار ورودی TCCA با سیگنال ۴–۲۰ میلی‌آمپر:

برد TCCA سیگنال‌های ورودی ۴–۲۰ میلی‌آمپر را از برد اتصال ترمینال CTBA از طریق اتصال‌دهنده JBB پردازش می‌کند. جریان ترانسدیوسر روی یک مقاومت بار افت می‌کند و افت ولتاژ حاصل توسط برد TCCA خوانده شده و از طریق اتصال‌دهنده ۳PL به موتور ورودی/خروجی (I/O Engine) ارسال می‌شود.

مدار ورودی TCCA با سیگنال ۴–۲۰ میلی‌آمپر:

برد TCCA مدار لازم برای تحریک خروجی‌های ۴–۲۰ میلی‌آمپر به برد اتصال ترمینال CTBA از طریق اتصال‌دهنده JAA را فراهم می‌کند. این سیگنال‌ها معمولاً برای تحریک ابزار دقیق دور از محل جهت نظارت استفاده می‌شوند.

نظارت بر شفت:

برد TCCA ولتاژ و جریان محور توربین را نظارت می‌کند و سیگنال‌ها را از برد انتهایی CTBA از طریق اتصال‌دهنده JBB دریافت کرده و آن‌ها را از طریق اتصال‌دهنده 3PL به موتور ورودی/خروجی (I/O Engine) ارسال می‌کند. این برد در محل هسته R5، موقعیت ۲ قرار دارد و با نام «برد میکروبرنامه کنترل توربین A» (Turbine Control Micro Application Board A) نیز شناخته می‌شود و برای انجام موارد زیر پیکربندی شده است:

ورودی‌های RTD و ترموکوپل

ورودی‌های میلی‌آمپر

نظارت بر ولتاژ و جریان محور

سوالات متداول

سوال: عملکرد برد TCCA با شماره مدل DS215TCCAG1BZZ01 چیست؟
پاسخ: برد TCCA (ورودی/خروجی آنالوگ مشترک) سیگنال‌های آنالوگ را از برد‌های انتهایی مختلف موجود در هسته شرکت، از جمله ورودی‌ها و خروجی‌های ۴–۲۰ میلی‌آمپر، ورودی‌های RTD، ورودی‌های ترموکوپل، ورودی‌های ولتاژ محور و ورودی‌های جریان محور، شرط‌بندی و پردازش می‌کند.

سوال: برد TCCA با شماره مدل DS215TCCAG1BZZ01 چگونه سیگنال‌های ۴–۲۰ میلی‌آمپر را پردازش می‌کند؟
پاسخ: سیگنال‌های ۴–۲۰ میلی‌آمپر از صفحه‌ی ترمینال CTBA از طریق کانکتور JBB دریافت می‌شوند. جریان ترانسدیوسر روی یک مقاومت بار افت می‌کند و ولتاژ حاصل توسط صفحه‌ی TCCA خوانده شده و از طریق کانکتور ۳PL به موتور ورودی/خروجی (I/O Engine) ارسال می‌شود.

سوال: عملکرد کانکتور ۳PL در مدل DS215TCCAG1BZZ01 چیست؟
پاسخ: کانکتور ۳PL به‌عنوان اتصال داده‌ای بین صفحه‌های TCCA، STCA و TCCB در هسته‌ی R5 عمل می‌کند. این کانکتور سیگنال‌های شرط‌بندی‌شده را از صفحه‌ی TCCA به باس هسته‌ای (COREBUS) منتقل می‌کند و ارتباط بی‌وقفه و تبادل داده‌ها را درون سیستم کنترل توربین تضمین می‌نماید.
