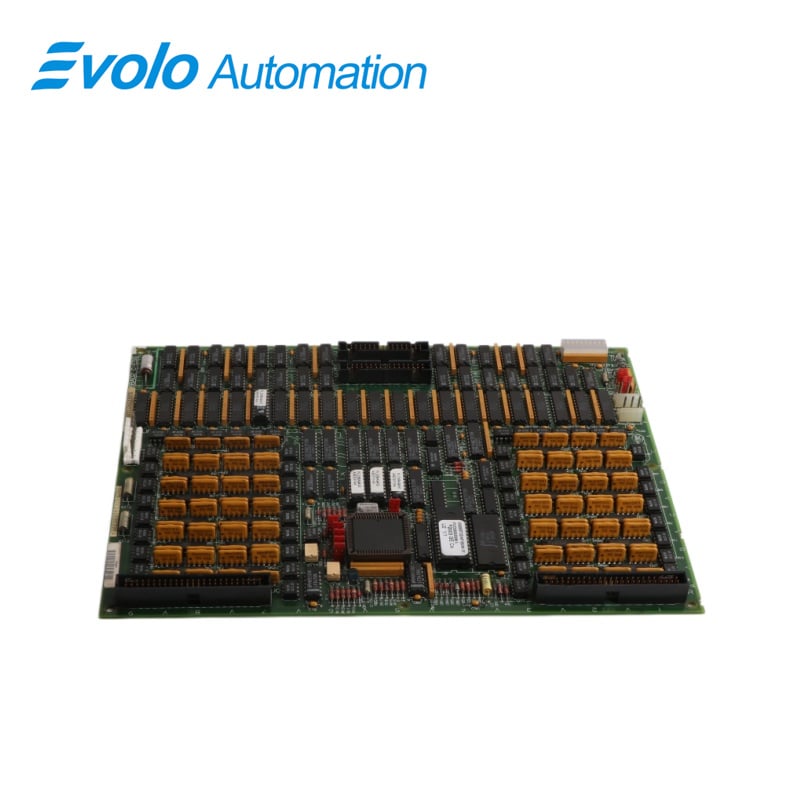

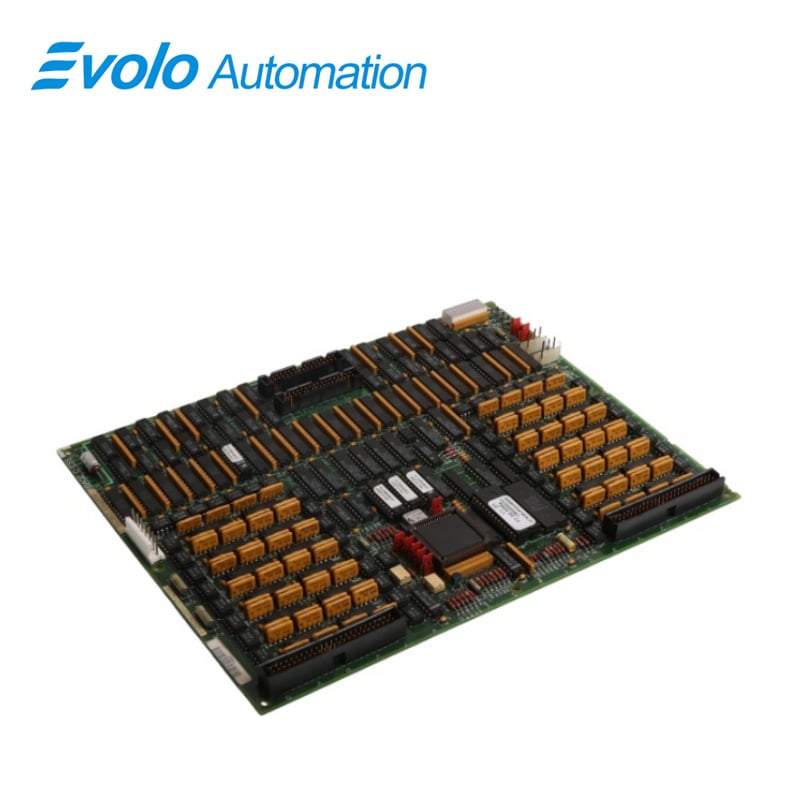

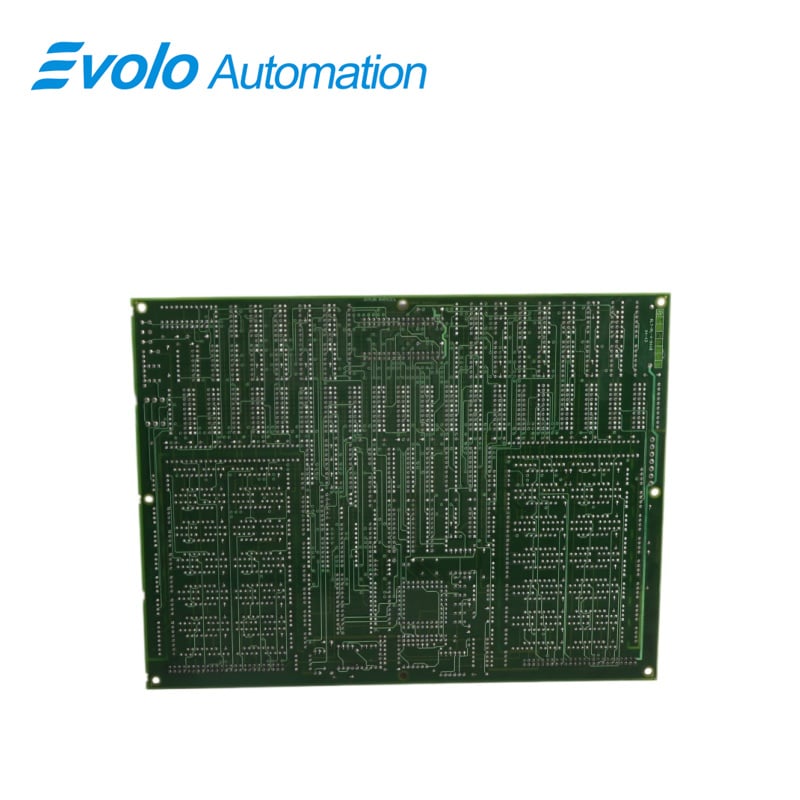

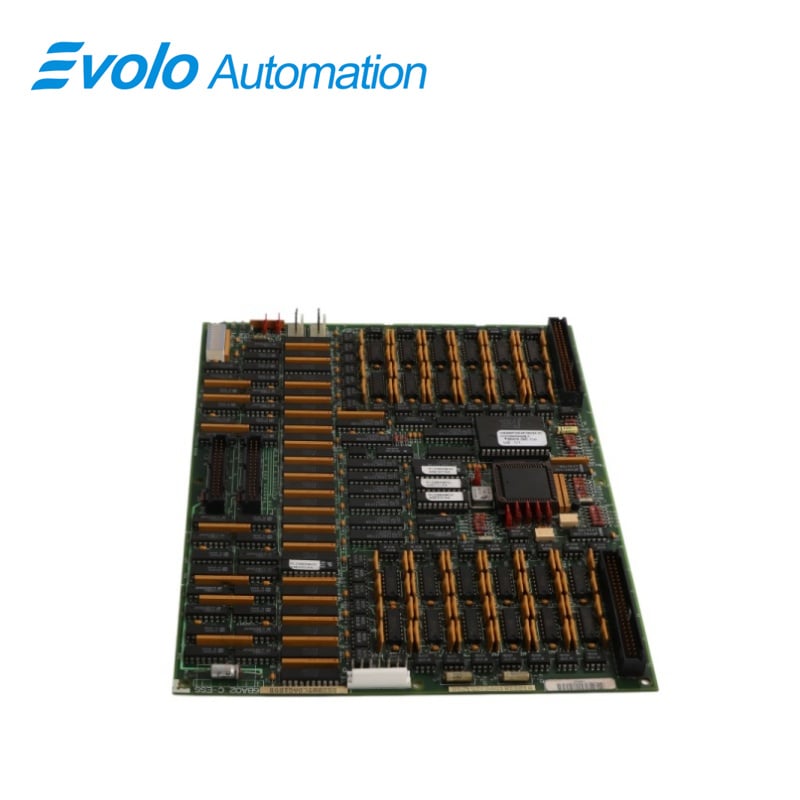

DS215TCCAG1BZZ01 Algemene analoog I/O-kaart

Oorsig

Oorsprongplek:	VSA
Handelsnaam:	Ge
Modelnommer:	DS215TCCAG1BZZ01
Verpakking besonderhede:	Oorspronklik nuut, fabrieksverseël
Leveringstyd:	5-7 dae
Betalingsterms:	T/T
Verskaf Vermoë:	In voorraad

Vinnige detail

Beskrywing

DS215TCCAG1BZZ01 is 'n Algemene Analoge I/O-kaart wat vervaardig en ontwerp is deur General Electric as deel van die Mark V-reeks wat gebruik word in gas turbine-beheerstelsels. Die Algemene Analoge I/O-kaart (TCcA) in die kern verwerk en kondisioneer analoogseine vanaf die CTBA-, TBOA- en TBCA-aansluitingsborde. Hierdie seine sluit in 4–20 mA-invoere en -uitvoere, RTD- en termokoppel-invoere, sowel as as-spanning- en -stroom-invoere. Die verwerkte seine word oorgedra na die STCA-bord via die 3PL-konnektor.

Toepassings

Kragstasies: As deel van die GE Mark V-beheerstelsel koördineer en monitor dit die beginproses, lasbeheer en beskermende afskakeling van swaar gas turbines.

Olie- en gasfasiliteite: In groot kompressorstasies of offshore-boorplatforms is dit verantwoordelik vir die kritieke logika-beheer en seininterfaces van die kragturbines.

Swaar industriële vervaardiging: Gebruik in selfstandige kragstasie-stelsels wat grootskaalse, aanhoudende kragondersteuning vereis, soos staalfabrieke of aluminiumaanlegte.

Kenmerk

TCCA-KONNEKTORS:

2PL: Versprei krag vanaf die TCPS-bord in die kern.

3PL: Diens as die databus tussen die TCCA-, STCA- en TCCB-borde in kern 5, en dra voorwaardelike seine vir oordrag na die COREBUS.

JAA: Stuur 4–20 mA-uitsetseine na die CTBA-terminaalbord.

JBB: Dra as-spanning-, stroomseine en 4–20 mA-insetseine vanaf die CTBA-terminaalbord.

Jcc/JDD: Dra RTD-insetseine vanaf die TBCA-terminaalbord.

JAR/S/T: Stuur termo-koppel- en koue-aansluiting-insetseine vanaf die TBOA-terminaalbord,

JC: Dra voedselversorgingsdiagnose-seine vanaf TCPS.

TCCA-KONFIGURASIE:

Hardeware: Daar is drie hardeware-jumpers – J1, JP2 en JP3 op die TCCA-bord. J1 word gebruik om die RS232-reekspoort te aktiveer/deaktiveer. JP2 word gebruik om die ossilator vir die kaarttoets te deaktiveer. JP3 word vir fabriekstoetse gebruik.

Sagteware: I/O-konfigurasiekonstantes vir die termokoppels, RTD's, mA-invoere en -uitvoere, sowel as die as-spanning- en -stroominstellings, word ingevoer in die I/C-konfigurasie-redigeerder wat op die HMI geleë is soos hieronder beskryf.

TCCA 4–20 mA-INVOERKRING:

Die TCCA-bord verwerk 4–20 mA-invoersignale vanaf die CTBA-aansluitbord deur middel van die JBB-konnektor. Die transduktorstroom word oor 'n belastingsweerstand laat val, en die gevolglike spanningval word deur die TCCA-bord gelees en na die I/O-enjin oorgedra deur middel van die 3PL-konnektor.

TCCA 4–20 mA-INVOERKRING:

Die TCCA-bord verskaf die stroombaan vir die dryf van 4–20 mA-uitvoers na die CTBA-aansluitbord deur middel van die JAA-konnektor. Hierdie seine word gewoonlik gebruik om afgeleë instrumentering vir monitering te dryf.

ASMONITERING:

Die TCCA-bord monitor die spanning en stroom vir die turbine-as, ontvang seine vanaf die CTBA-terminaalbord via die JBB-konnektor en stuur dit na die I/O-enjin deur middel van die 3PL-konnektor. Geleë in R5-kernligging 2, is die TCCA-bord, ook bekend as die Turbinebeheermikrotoepassingsbord A, gekonfigureer om die volgende te hanteer:

RTD- en termo-koppeling-invoere

Milliamp-invoere

As-spanning- en -stroommonitoring

Gereelde vrae

V: Wat is die funksie van die DS215TCCAG1BZZ01 TCCA-bord?
A: Die TCCA (Gemeenskaplike analoog I/O)-bord kondisioneer en verwerk analoogseine van verskeie terminaalborde in die kern, insluitend 4–20 mA-invoere/uitvoere, RTD-invoere, termo-koppeling-invoere, as-spanningsinvoere en as-stroominvoere.

V: Hoe verwerk die DS215TCCAG1BZZ01 TCCA-bord 4–20 mA-seine?
A: 4–20 mA-seine word vanaf die CTBA-terminaalbord ontvang via die JBB-konnektor. Die transduktorstroom word oor 'n belastingsweerstand laat val, en die resulterende spanning word deur die TCCA-bord gelees en na die I/O-Enjin gestuur deur middel van die 3PL-konnektor.

V: Wat is die funksie van die 3PL-konnektor van DS215TCCAG1BZZ01?
A: Die 3PL-konnektor dien as die databus tussen die TCCA-, STCA- en TCCB-borde in die R5-kern. Dit stuur voorbereide seine vanaf die TCCA na die COREBUS, wat naadlose kommunikasie en data-uitruil binne die turbinebeheerstelsel verseker.
