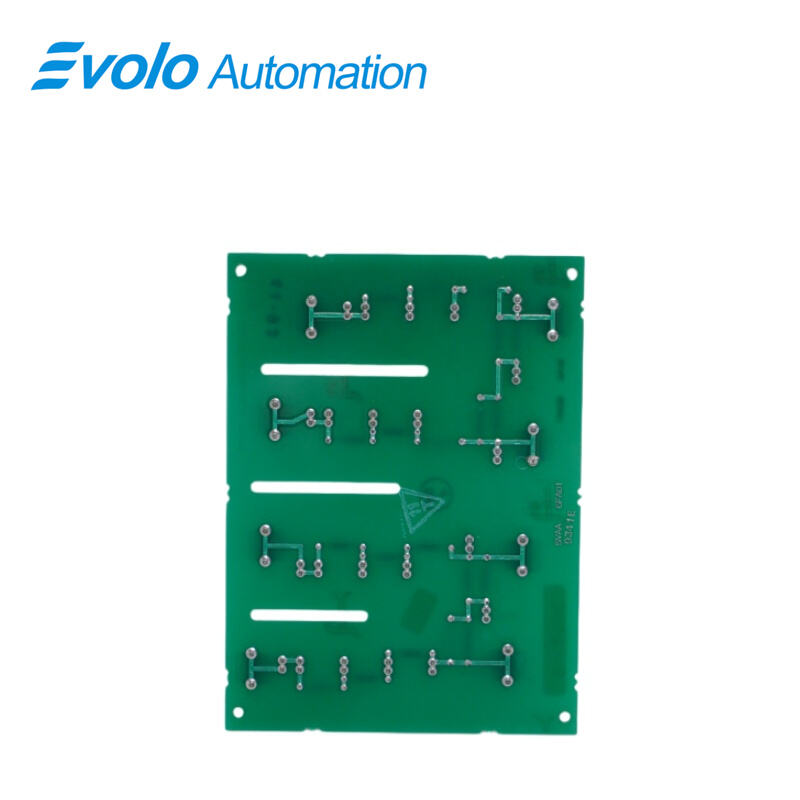

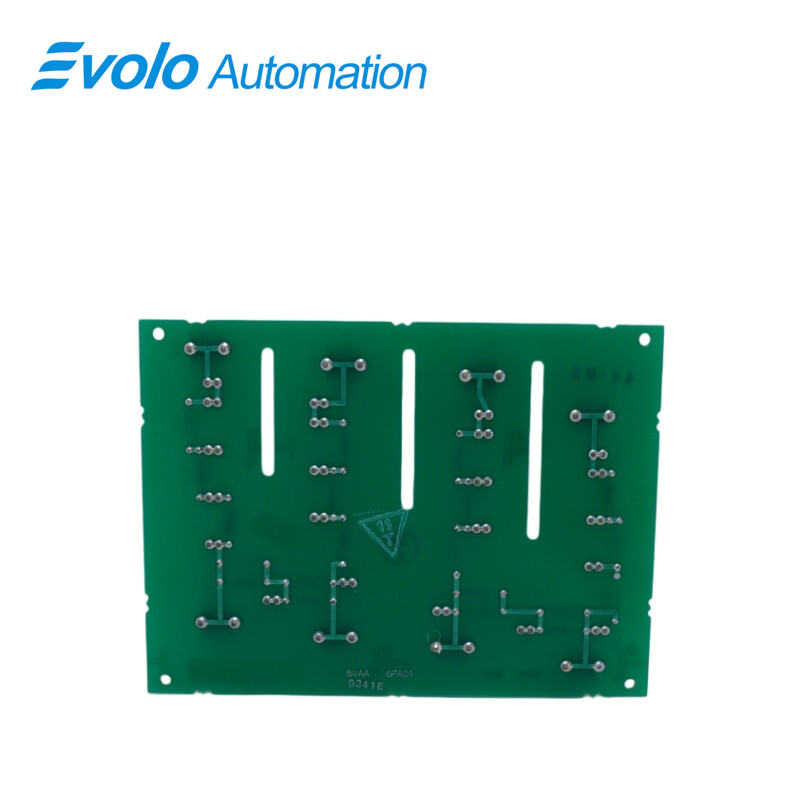

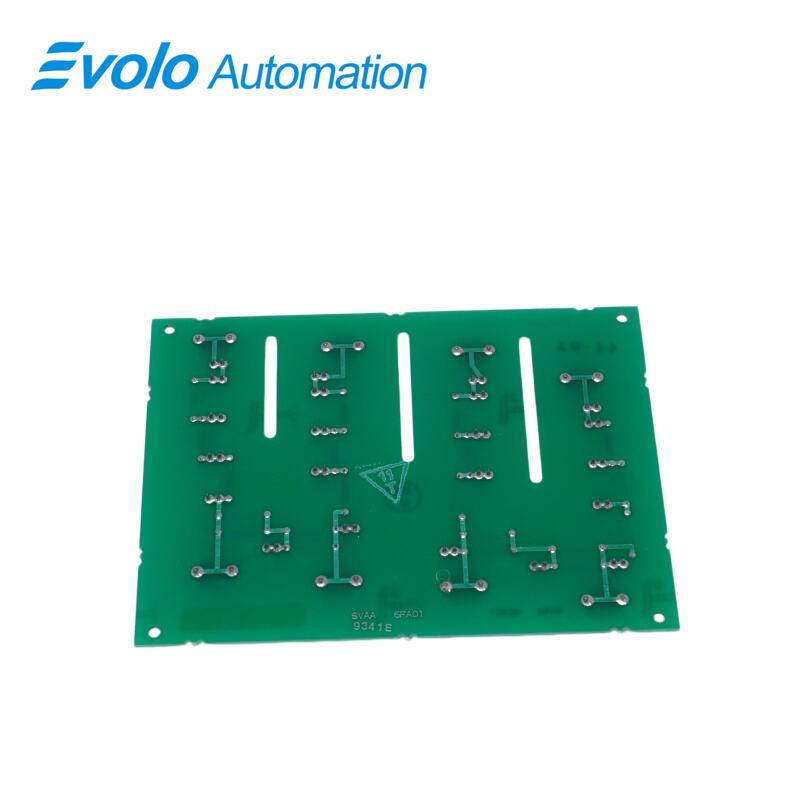

کارت میرایی ولتاژ DS200SVAAG1A و DS200SVAAG1ACB

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	DS200SVAAG1A، DS200SVAAG1ACB
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

DS200SVAAG1A و DS200SVAAG1ACB تابلوی کاهش‌دهندهٔ ولتاژی هستند که توسط شرکت جنرال الکتریک (GE) طراحی و توسعه یافته‌اند. این تابلوها بخشی از سیستم کنترل درایو جنرال الکتریک می‌باشند. تابلوی کاهش‌دهندهٔ ولتاژ، تابلویی الکترونیکی است که برای کاهش دامنهٔ سیگنال ورودی ولتاژ به سطح مطلوب طراحی شده است. کاهش (Attenuation) به فرآیند کاهش قدرت یک سیگنال بدون تأثیر قابل توجه بر روی شکل موج آن اشاره دارد. در زمینهٔ مدارهای الکترونیکی، کاهش‌دهنده (Attenuator) دستگاهی است که قادر است دامنهٔ یک سیگنال را کاهش داده و در عین حال یکپارچگی آن را حفظ کند. تابلوی کاهش‌دهندهٔ ولتاژ معمولاً شامل یک یا چند مدار تقسیم‌کنندهٔ مقاومتی ولتاژ است که از ترکیبی از مقاومت‌های ثابت برای تقسیم ولتاژ ورودی بر اساس نسبت مشخصی استفاده می‌کند. با انتخاب مقادیر مناسب مقاومت‌ها، این تابلو می‌تواند سطح خاصی از کاهش را فراهم کند که نیازهای کاربرد خاصی را برآورده سازد. سیگنال کاهش‌یافته سپس می‌تواند به سایر مدارها یا دستگاه‌ها ارسال شود. تابلوهای کاهش‌دهندهٔ ولتاژ به‌طور رایج در کاربردهای صوتی و تصویری، و همچنین در تجهیزات اندازه‌گیری و آزمون استفاده می‌شوند. این تابلوها می‌توانند برای کاهش سطح سیگنال‌های صوتی یا تصویری با دامنهٔ بالا به‌منظور جلوگیری از اعوجاج یا ارائهٔ سطح مناسب‌تری برای پردازش بیشتر به‌کار روند. در کاربردهای آزمون، تابلوهای کاهش‌دهندهٔ ولتاژ می‌توانند برای کاهش ولتاژ سیگنال به سطحی امن جهت آزمون یا تحلیل — بدون آسیب رساندن به تجهیزات آزمون — استفاده شوند.

ویژگی‌ها

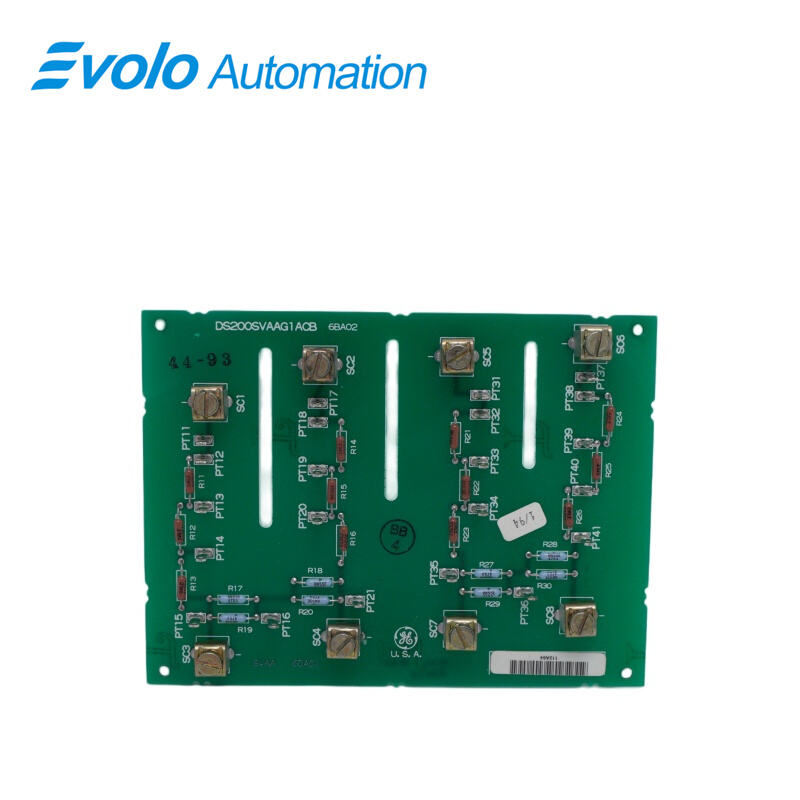

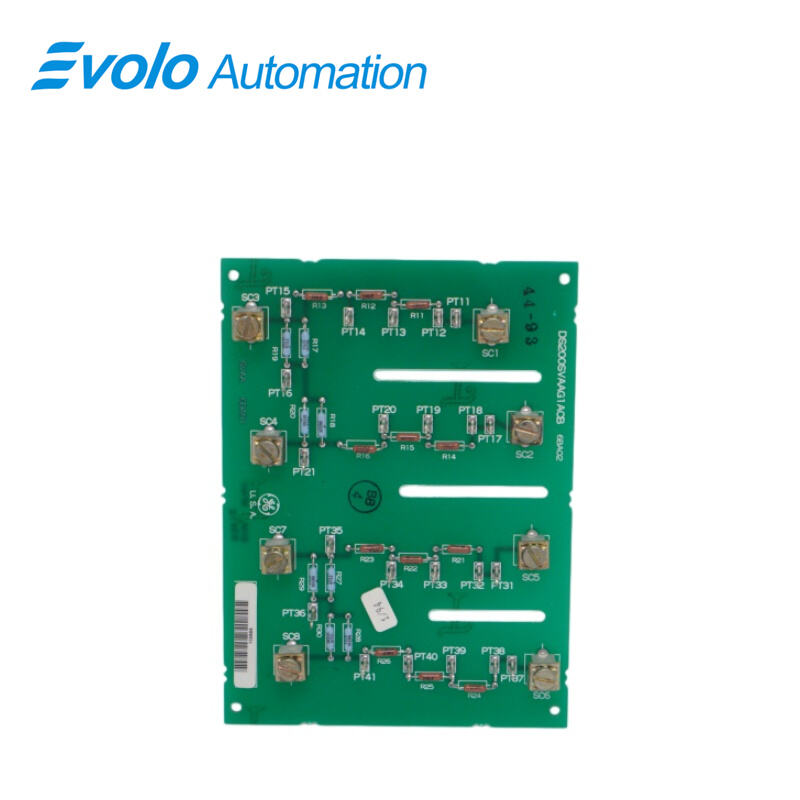

۱. این مدار دارای چندین نقطه آزمون و هشت ترمینال برای اتصال کابل است. ترمینال‌های موجود روی برد با حرف «SC» شروع می‌شوند و شماره‌گذاری می‌شوند. به‌عنوان مثال، سه ترمینال اول به‌ترتیب با عناوین SC1، SC2 و SC3 مشخص شده‌اند.

۲. اگر شما مشکوک باشید که این برد به‌درستی کار نمی‌کند یا دچار مشکلات متغیر (قطع‌ووصل) است، نقاط آزمون موجود روی برد می‌توانند کمک‌کننده باشند. با این حال، استفاده از این نقاط آزمون تنها توسط تعمیرکاران واجد صلاح و با استفاده از تجهیزات آزمون معتبر امکان‌پذیر است. در هر صورت، در صورت مشکوک بودن به وجود خرابی، بهترین روش این است که ابتدا از ابزارهای تشخیصی موجود در درایو استفاده کنید. این ابزار تشخیصی گزارشی تهیه می‌کند که اجزای سیستم و عملکرد آن‌ها را به‌طور دقیق توصیف می‌کند و می‌تواند برای شناسایی خرابی‌ها یا حوزه‌هایی که قابل بهبود هستند، به‌کار رود.

۳. این درایو دارای یک پنل کنترل با نمایشگر دوخطی و همچنین یک صفحه‌کلید برای انتخاب گزینه‌ها و پیمایش گزینه‌های منو است. دو نوع گزینه منویی وجود دارد.

۴. بیشتر این‌ها برای دسترسی به مناطق پیکربندی جهت ویرایش و مشاهده استفاده می‌شوند. پیکربندی، پارامترهایی را تعریف می‌کند که نحوه عملکرد درایو را تعیین می‌کنند و می‌توان آن‌ها را از طریق پنل کنترل تغییر داد. سایر گزینه‌های منو امکان اجرای ابزارهای عیب‌یابی را فراهم می‌کنند. پس از تولید گزارش توسط این ابزار، می‌توانید آن را در لپ‌تاپ یا دستگاه دیگری ذخیره کنید. این فایل را می‌توانید برای استفاده‌های بعدی نگه دارید که ممکن است برای مقایسه نتایج عیب‌یابی پس از انجام تعمیر مفید باشد.

تعویض نرم‌افزار

۱. یکی از دو تراشه EPROM قدیمی کارت (U6 یا U7) را خارج کرده و آن را در سوکت مناسب روی SLCC جدید قرار دهید. هنگام خارج‌کردن و قرار دادن تراشه‌های EPROM، از ابزار مناسب خارج‌کردن/قرار دادن استفاده کنید تا از آسیب به اجزا جلوگیری شود. برای جلوگیری از آسیب به تراشه‌های حافظه، مطمئن شوید که هنگام قرار دادن آن‌ها در سوکت‌ها، جهت‌گیری صحیحی داشته باشند.

۲. مراحل ۱ و ۲ را برای سایر تراشه‌های EPROM باقی‌مانده تکرار کنید.

۳. اگر علائم خرابی که باعث جایگزینی کارت شده‌اند، همچنان ادامه داشته باشند، تراشه‌های EPROM جدید را نصب کنید.

سوالات متداول

سوال: DS200SVAAG1A و DS200SVAAG1ACB چیست؟

پاسخ: این یک برد افت ولتاژ است که توسط شرکت جنرال الکتریک توسعه داده شده است.

سوال: ترمینال‌های اتصال کابل روی برد افت ولتاژ DS200SVAAG1A و DS200SVAAG1ACB چیستند؟

پاسخ: این برد دارای هشت ترمینال اتصال کابل با برچسب‌های SC1 تا SC8 است. سه ترمینال اول، یعنی SC1، SC2 و SC3، برای اتصال کابل‌ها از سنسورهایی مانند سنسورهای دما، سنسورهای فشار و سنسورهای سرعت استفاده می‌شوند.

سوال: دو نوع گزینه منویی موجود در پنل کنترل DS200SVAAG1A و DS200SVAAG1ACB چیستند؟

پاسخ: پنل کنترل دارای نمایشگر دوخطی و صفحه‌کلید است. یکی از انواع گزینه‌های منو، دسترسی به بخش‌های پیکربندی را برای ویرایش و مشاهده پارامترهایی که عملکرد درایو را کنترل می‌کنند، فراهم می‌سازد. نوع دیگر این گزینه‌ها امکان اجرای ابزارهای تشخیصی را برای تولید گزارش‌های عملکردی درباره اجزا فراهم می‌کند که می‌توان آن‌ها را برای استفاده بعدی ذخیره کرد.

سوال: ولتاژ منبع تغذیه مورد نیاز برای برد DS200SVAAG1A و DS200SVAAG1ACB چقدر است؟

پاسخ: این برد نیازمند منبع تغذیه مستقیم ۲۸ ولت (DC) است.

سوال: محدوده دمای کاری DS200SVAAG1A و DS200SVAAG1ACB چیست؟

پاسخ: محدوده دمای کاری از ۳۰- درجه سانتی‌گراد تا ۶۵+ درجه سانتی‌گراد است.

سوال: ابعاد DS200SVAAG1A و DS200SVAAG1ACB چقدر است؟

پاسخ: این برد ارتفاعی برابر با ۱۵٫۹ سانتی‌متر و عرضی برابر با ۱۷٫۸ سانتی‌متر دارد.
