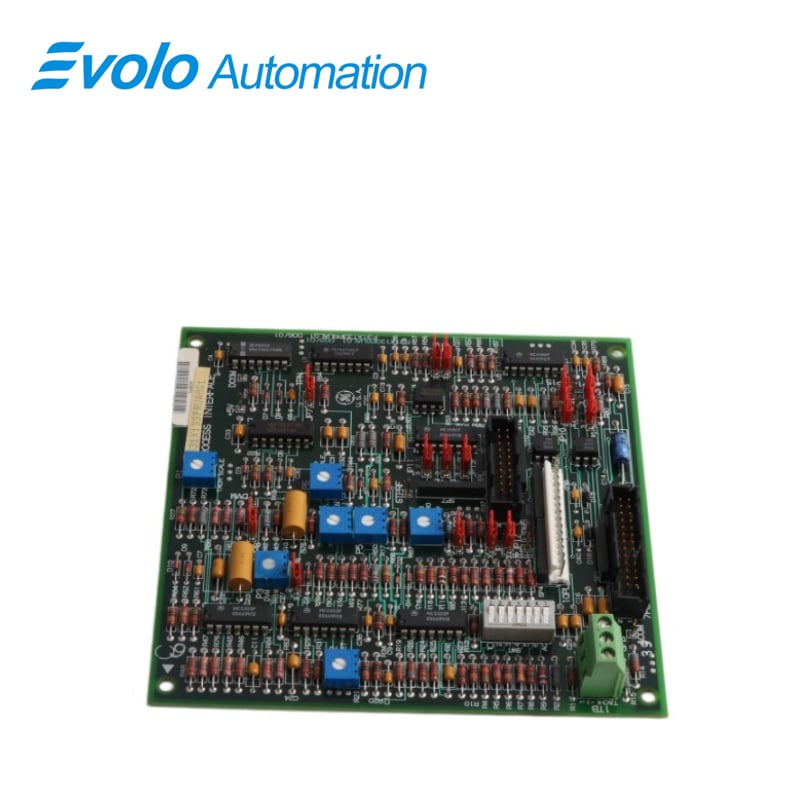

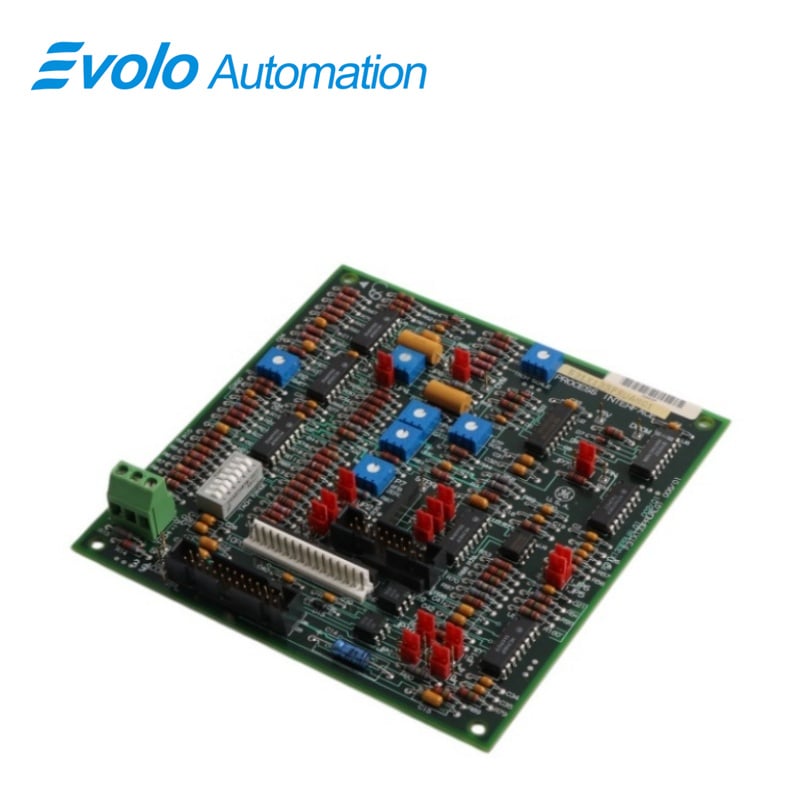

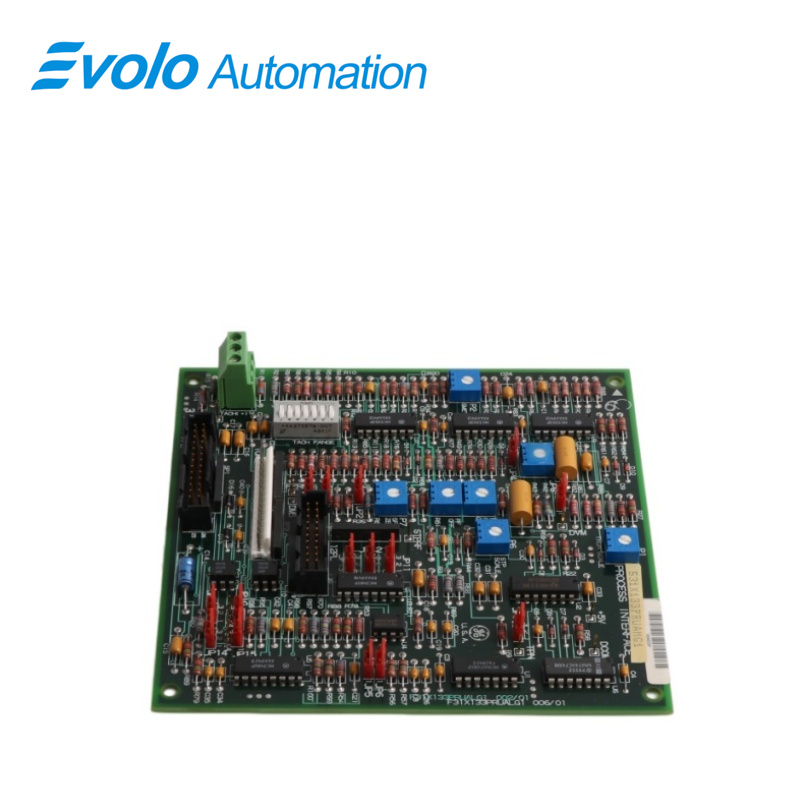

برد رابط فرآیند 531X133PRUAMG1

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	Ge
شماره مدل:	531X133PRUAMG1
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

مشخصات

توضیحات

531X133PRUAMG1 یک برد رابط فرآیند GE است که توسط شرکت General Electric توسعه یافته است. چندین سیستم محرک با قابلیت‌کاربرد عمومی از GE با طراحی این برد مدار چاپی (PCB) سازگان دارند. این برد سیگنال‌های ورودی آنالوگ و دیجیتال را تبدیل و مدیریت می‌کند تا ارتباط قابل اعتمادی با سخت‌افزار کنترل متصل برقرار شود.

کاربردها

نورد نواری دقیق: برای کنترل سرعت حلقه‌بسته موتورهای نورد با استفاده از فیدبک TACH به منظور پایدارسازی سرعت خط به کار می‌رود.

کارخانه الیاف شیمیایی و نساجی: در کنترل دستگاه‌های پیچش به کار می‌رود و از ۱۵ جامپر برای تنظیم بهره فیدبک متناسب با انواع مختلف نخ استفاده می‌کند.

کارخانه ماشین‌آلات سنگین: به عنوان یک رابط در موتورهای کمکی CNC عمل می‌کند و از یک سوئیچ DIP هفت‌بیتی برای انتخاب حالت استفاده می‌شود.

کارخانه ماشین‌آلات کاغذ: امکان نظارت همگام‌سازی چندبخشی را فراهم می‌کند و نقاط تست آن امکان بررسی سیگنال‌ها در زمان واقعی را فراهم می‌سازد.

کارخانه پردازش لاستیک: در موتورهای مخلوط‌کن به کار می‌رود و از اتصالات پین مقاوم و سوراخ‌های نصب برای مقاومت در برابر ارتعاشات بهره می‌برد.

ویژگی‌ها

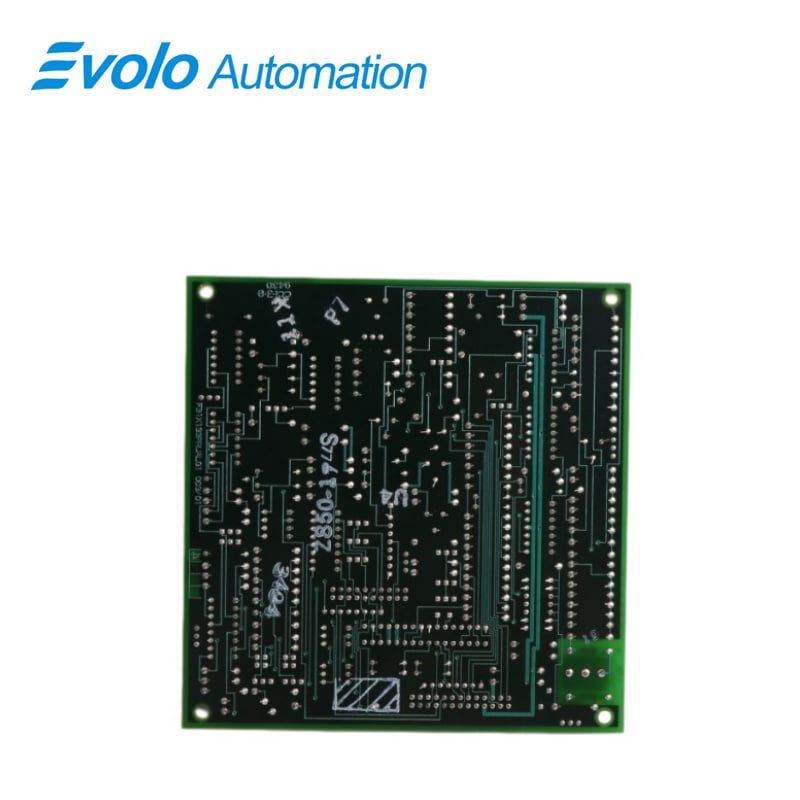

این برد در هر گوشه حفره‌دار شده و با کدهایی مانند ۰۰۲/۰، ۹۴V-۰، FR00/۰ و شمارهٔ برد فرعی حکاکی شده است.

برد شامل دو اتصال‌دهندهٔ کابل مردگی عمودی، یک اتصال‌دهندهٔ سری (header connector) و یک نوار ترمینال با سه محل پیچ‌گذاری است. پین‌های ترمینال جداگانه روی برد با عباراتی مانند «+۵V» و «DcOM» برچسب‌گذاری شده‌اند. این اجزا امکان ارتباط و اتصال برد را با سایر بردها یا اجزای خارج از برد فراهم می‌کنند.

راه‌حل‌های عیب‌یابی و توصیه‌های نگهداری

رفع اشکال: اگر سیستم پیام «اتلاف سیگنال سرعت» را گزارش دهد، اولین قدم اندازه‌گیری ولتاژ ورودی ترمینال‌های TACH+/- است. از نقاط تست آن‌بورد (TP) برای مقایسهٔ سیگنال واقعی با مقدار فیدبک استفاده کنید تا اطمینان حاصل شود که تنظیمات اشتباهی در جامپر شمارهٔ ۱۵ انجام نشده است.

توصیه‌های نگهداری: توصیه می‌شود پیچ‌های ترمینال‌های TACH به‌طور منظم تنظیم شوند تا از افزایش مقاومت تماس ناشی از ارتعاش جلوگیری شود. برای کلیدهای DIP هفت‌پوزیشنی، باید یک فایل پیکربندی ایجاد شود تا از ناسازگانی در تنظیمات هنگام تعویض قطعات یدکی جلوگیری شود.

سوالات متداول

سوال: چگونه سیگنال تاکومتر خارجی را به 531X133PRUAMG1 ?
پاسخ: کاربران سیم‌های سیگنال را از طریق بلوک ترمینال سه‌پوزیشنی به TACH+ و TACH– متصل می‌کنند.

سوال: ۱۵ جامپر روی 531X133PRUAMG1 عمدتاً برای چه کاری استفاده می‌شود؟
پاسخ: این جامپرها محدودهٔ فیدبک، فرکانس فیلتر و مسیرهای منطقی داخلی را تنظیم می‌کنند.

سوال: تعداد اتصالات کابلی خارجی در 531X133PRUAMG1 پشتیبانی؟
پاسخ: این محصول دارای یک هدر ۱۶ پین و دو اتصال‌دهندهٔ عمودی کابل برای اتصال چندین هارنس است.

سوال: چگونه می‌توانم آزمون عملکرد را بدون بازکردن 531X133PRUAMG1 ?
پاسخ: نقاط تست TP امکان اندازه‌گیری سیگنال در زمان واقعی را با استفاده از اسیلوسکوپ یا مولتی‌متر فراهم می‌کنند.

سوال: هدف از کلید DIP هفت‌بیتی روی 531X133PRUAMG1 ?
الف: این مورد منطق عملیاتی و آدرس‌دهی سیستم را برای پیکربندی در محل تعریف می‌کند.
