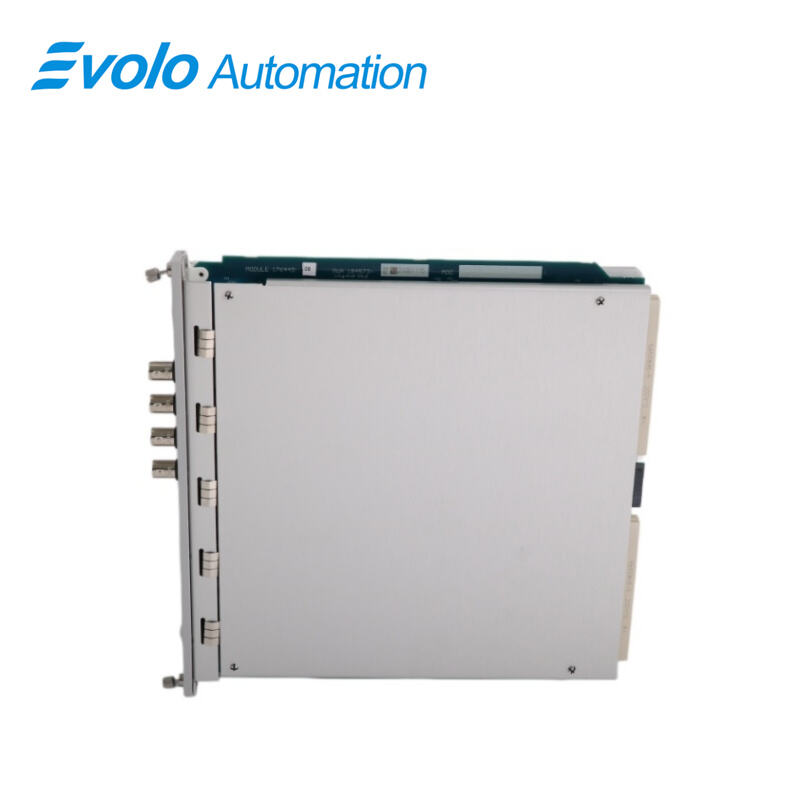

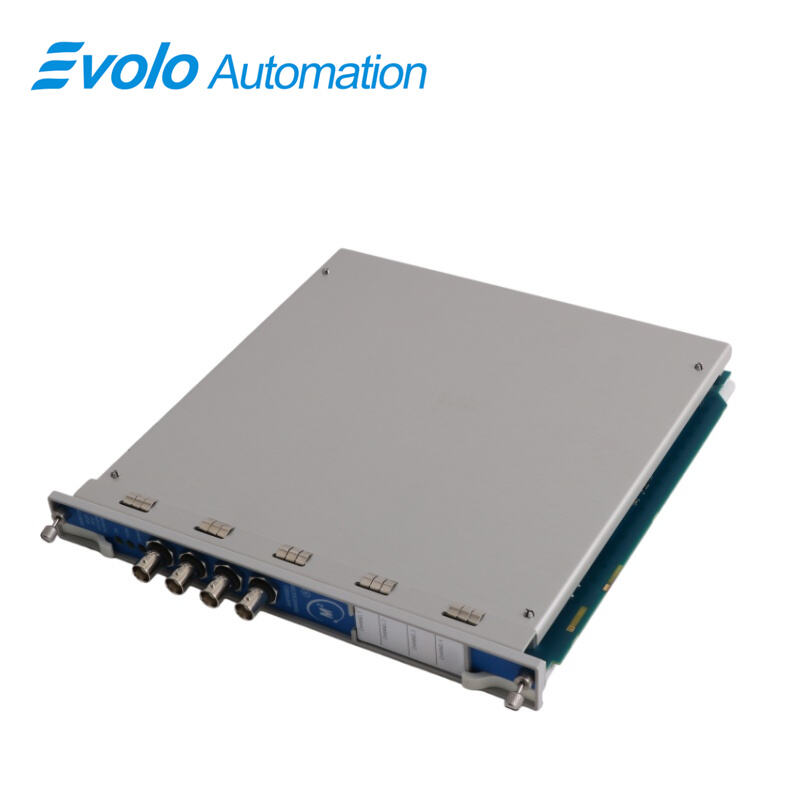

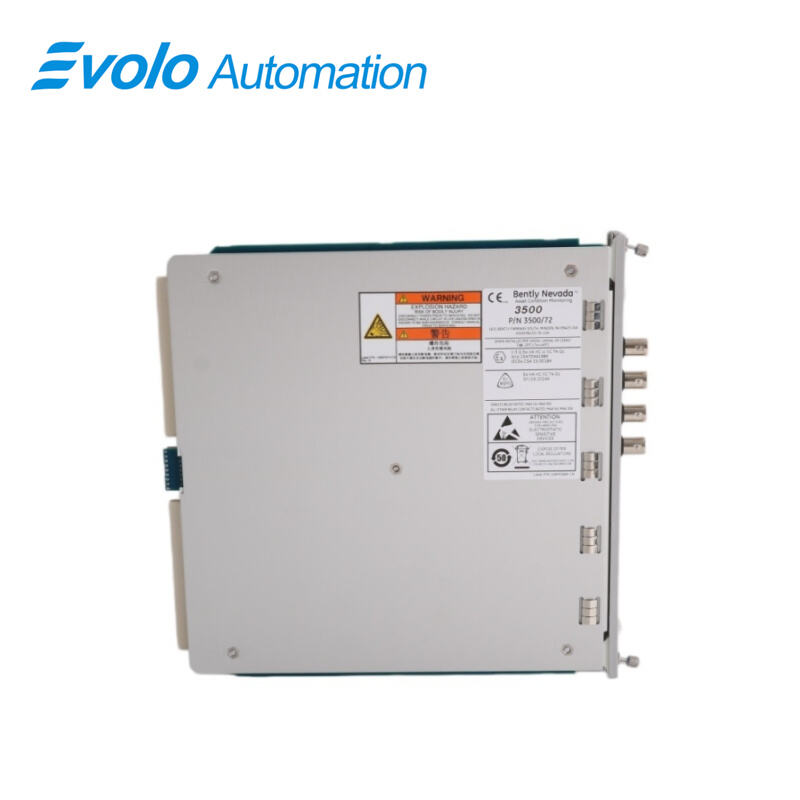

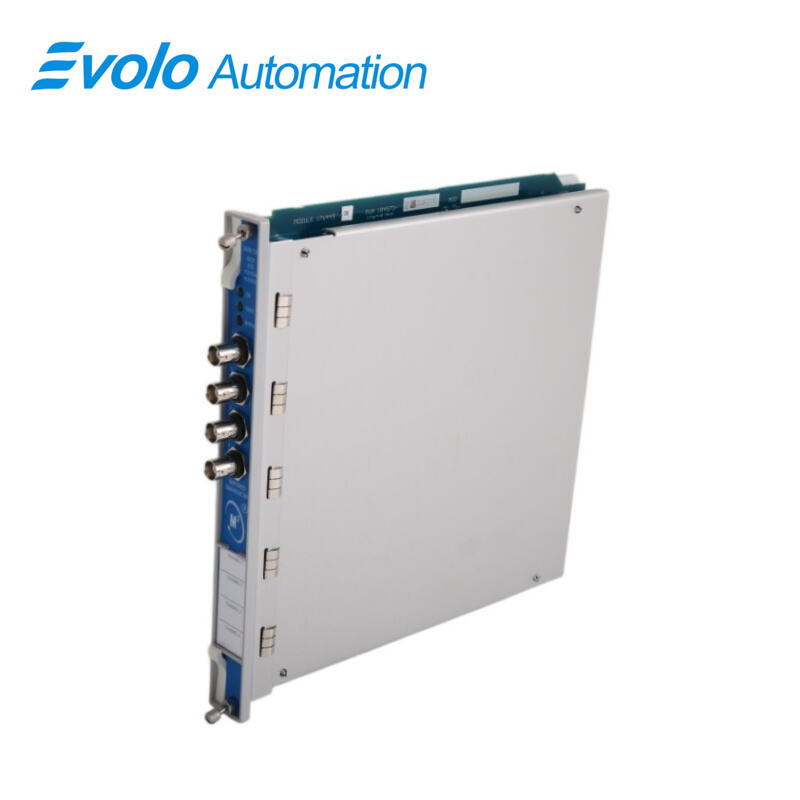

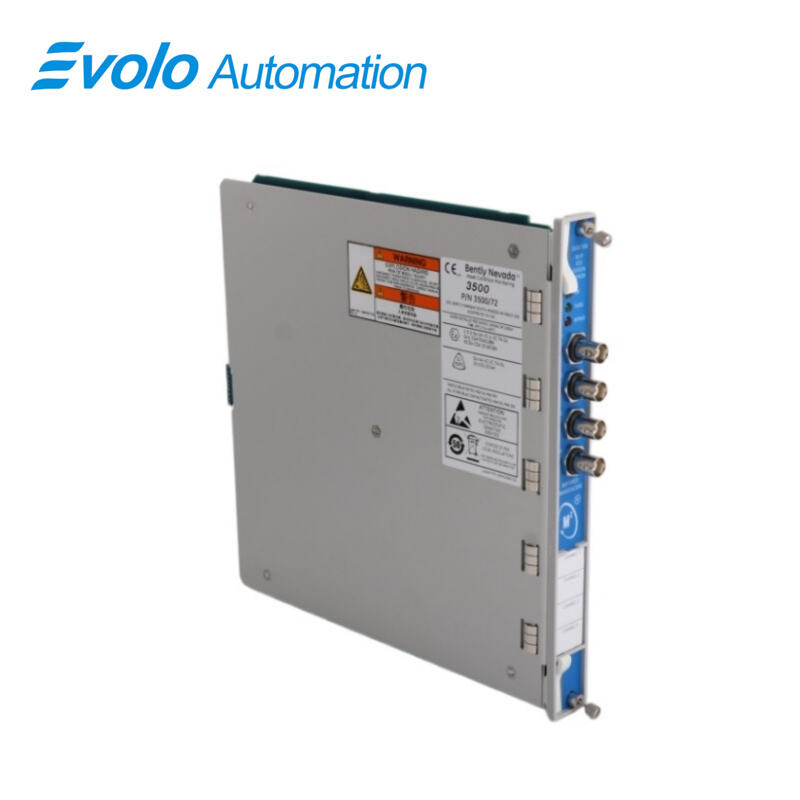

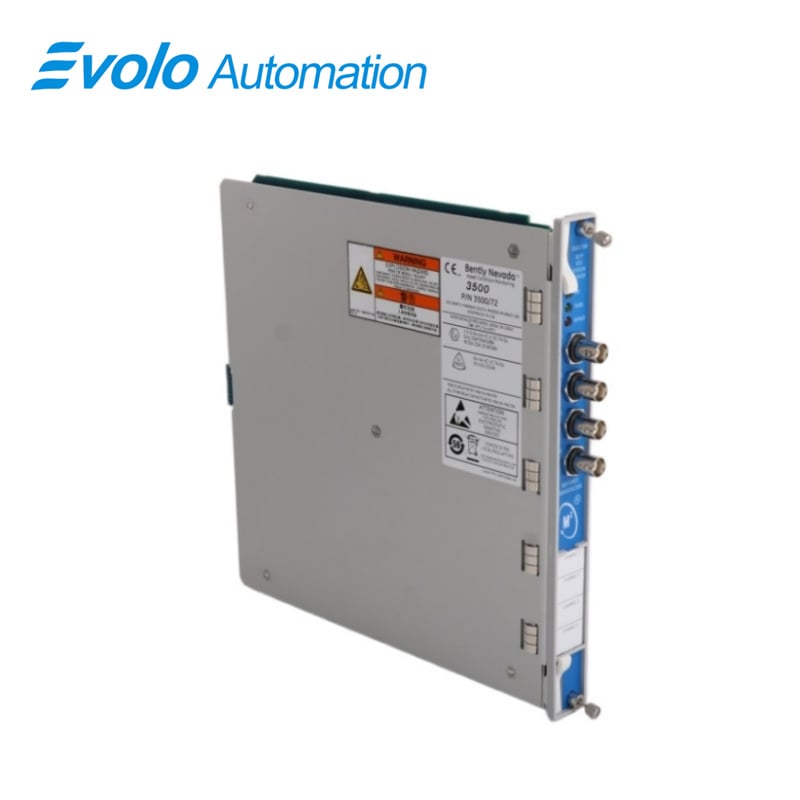

مانیتور موقعیت میله رفت‌وبرگشتی 3500/72M

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	بنتلی نوادا
شماره مدل:	۳۵۰۰/۷۲M
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

توضیحات

The ۳۵۰۰/۷۲M مانیتور موقعیت میلهٔ رفت‌وبرگشتی ماژولی ۴ کاناله است که برای اندازه‌گیری حرکت میلهٔ کمپرسور رفت‌وبرگشتی، فروپاشی (افت) میله و فعالیت کمپرسور فوق‌العاده طراحی شده است. هر ۳۵۰۰/۷۲M کانال سیگنال‌های ۱ تا ۴ حسگر نزدیکی را با امپدانس ورودی ۱۰ کیلو اهم دریافت کرده و آن‌ها را پردازش می‌کند تا اندازه‌گیری‌های موقعیت پویا و استاتیک را تولید کند. با استفاده از نرم‌افزار پیکربندی رک ۳۵۰۰، اپراتورها می‌توانند آستانه‌های هشدار (۱ تا ۶۰ ثانیه) و خطر (۰٫۱ تا ۶۰ ثانیه) را برای هر مقدار اندازه‌گیری‌شده تنظیم کنند تا هشدارها و رله‌ها فعال شوند و نظارت خودکار بر ماشین‌آلات ضروری رفت‌وبرگشتی را تضمین نمایند. ۳۵۰۰/۷۲M مقادیر اسمی ضرایب مقیاس را برای موقعیت میله از ۰٫۷۹ تا ۷٫۸۷ میلی‌ولت بر میکرومتر، افت میله از ۳٫۹۴ تا ۷٫۸۷ میلی‌ولت بر میکرومتر و فشرده‌کننده فوق‌العاده از ۳٫۹۴ تا ۷٫۸۷ میلی‌ولت بر میکرومتر ارائه می‌دهد. دقت شرایط‌دهی سیگنال در محدوده ±۰٫۳۳٪ از محدوده کامل برای اندازه‌گیری‌های مستقیم موقعیت و دامنه و ±۱ درجه برای زوایای موقعیت میله است. این ماژول با توان اسمی ۷٫۷ وات کار می‌کند، در ۱ شیار جلویی و ۱ شیار عقبی تمام‌ارتفاع رک جای می‌گیرد، از دمای ‌۳۰− درجه سانتی‌گراد تا +۶۵ درجه سانتی‌گراد پشتیبانی می‌کند و دیودهای نوری (LED) برای وضعیت‌های OK، TX/RX و Bypass فراهم می‌سازد. با پاسخ فرکانسی بالا تا ۶۰۰ هرتز و فیلترهای دقیق ناچ (notch)، ۳۵۰۰/۷۲M به‌صورت یکپارچه در سیستم‌های کنترل و نظارت خودکار فشرده‌کننده‌ها ادغام می‌شود.

کاربردها

اندازه‌گیری حرکت میله را با استفاده از ۳۵۰۰/۷۲M برای ردیابی موقعیت میله فشرده‌کننده نوسانی با ضرایب مقیاس از ۰٫۷۹ تا ۷٫۸۷ میلی‌ولت بر میکرومتر انجام دهید، که امکان تشخیص سفر غیرطبیعی میله به‌صورت بلادرنگ را برای اپراتورها فراهم می‌کند.

تشخیص افت میله را با استفاده از ۳۵۰۰/۷۲M با نظارت بر سیگنال‌ها در محدوده ۳٫۹۴ تا ۷٫۸۷ میلی‌ولت بر میکرومتر برای شناسایی شکاف بیش‌ازحد میله و جلوگیری از سایش مکانیکی انجام دهید.

فعالیت فشرده‌کننده فوق‌العاده را با استفاده از ۳۵۰۰/۷۲M (۳٫۹۴ تا ۷٫۸۷ میلی‌ولت بر میکرومتر) برای مشاهدهٔ حرکت میله با فرکانس بالا و اطمینان از عملکرد صحیح کمپرسور.

فعال‌سازی هشدارهای خودکار با استفاده از ۳۵۰۰/۷۲M با آستانه‌های قابل پیکربندی برای هشدار (۱ تا ۶۰ ثانیه) و خطر (۰٫۱ تا ۶۰ ثانیه) به‌منظور اطلاع‌رسانی به اپراتورها در مورد رفتار غیرطبیعی میله یا رویدادهای اُبَرکمپرسوری.

ارائهٔ خروجی‌های ثبت‌کننده از طریق ۳۵۰۰/۷۲M برای ادغام مقادیر اندازه‌گیری‌شده با سیستم‌های SCADA یا DCS جهت نظارت مستمر بر عملکرد.

مشخصات

مزیت رقابتی

فراهم‌آوردن نظارت دقیق بر میله با استفاده از ۳۵۰۰/۷۲M با شرایط‌دهی سیگنال‌های پروب نزدیکی با دقت ±۰٫۳۳٪ از محدودهٔ کامل و اندازه‌گیری زاویهٔ موقعیت میله با دقت ±۱°.

پشتیبانی از پردازش سیگنال چندکاناله با استفاده از ۳۵۰۰/۷۲M که قادر به پردازش ۱ تا ۴ ورودی پروب نزدیکی در هر کانال بوده و پویایی دقیق میله را ثبت می‌کند.

ارائهٔ پاسخ خودکار سریع با استفاده از ۳۵۰۰/۷۲M با پاسخ فرکانس بالا تا ۶۰۰ هرتز و فیلترهای بریده‌شده با عرض باند ثابت (Constant Q) برای تشخیص دقیق حرکت میله‌ها.

نصب و ادغام را ساده‌سازی کنید با استفاده از ۳۵۰۰/۷۲M ساده‌سازی کنید، که در ۱ شیار جلویی و ۱ شیار عقبی تمام‌ارتفاع رک (Full-height Rack) جای می‌گیرد و با توان اسمی ۷٫۷ وات کار می‌کند.

محدودیت‌های محیطی را با ۳۵۰۰/۷۲M نظارت کنید، که در دامنه دمایی ۳۰- تا ۶۵+ درجه سانتی‌گراد کار می‌کند و تا ۹۵٪ رطوبت غیرممیع‌شونده را تحمل می‌نماید تا اندازه‌گیری خودکاری قابل اعتماد فراهم آورد.
