مرور کلی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
3500/15E |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه توان (جریان متناوب با ولتاژ پایین) |
ولتاژ اسمی ۱۱۰ ولت AC، محدوده مؤثر ۸۵ تا ۱۳۲ ولت AC، محدوده پیک ۱۲۰ تا ۱۸۸ ولت AC |
|
فرکانس ورودی |
۴۷ تا ۶۳ هرتز |
|
محافظت در برابر خارج شدن از محدوده (جریان متناوب با ولتاژ پایین) |
کاهش ولتاژ به منبع تغذیه یا ماژول واسط قدرت (PIM) آسیب نمیرساند؛ افزایش ولتاژ باعث پُر شدن فیوز در ماژول واسط قدرت (PIM) میشود |
|
جریان مصرفی کامل رک (جریان متناوب با ولتاژ پایین) |
حداکثر ۴٫۵ آمپر مؤثر |
|
دماي عملکرد |
از ۳۰- درجه سانتیگراد تا ۶۵+ درجه سانتیگراد (از ۲۲- درجه فارنهایت تا ۱۵۰+ درجه فارنهایت) |
|
دماي ذخیره سازی |
-۴۰ °C تا +۸۵ °C (-۴۰ °F تا +۱۸۵ °F) |
|
رطوبت |
95%، غیرقابل کندensation |
|
دستورالعملها و استانداردهای ایمنی |
EN 61010-1 |
|
تأییدیههای مناطق خطرناک |
CSA/NRTL/C، ATEX |
|
نیازهای فضای رک |
ماژول ویژه با ارتفاع نیمهبلند که دقیقاً پشت منبع تغذیه مربوطه قرار گرفته است |
|
بار حداقلی |
نیازی به بار حداقلی در رک نیست |
|
ابعاد: |
۵٫۵×۲۹×۲۳ سانتیمتر |
|
وزن: |
1.42kg |
توضیحات

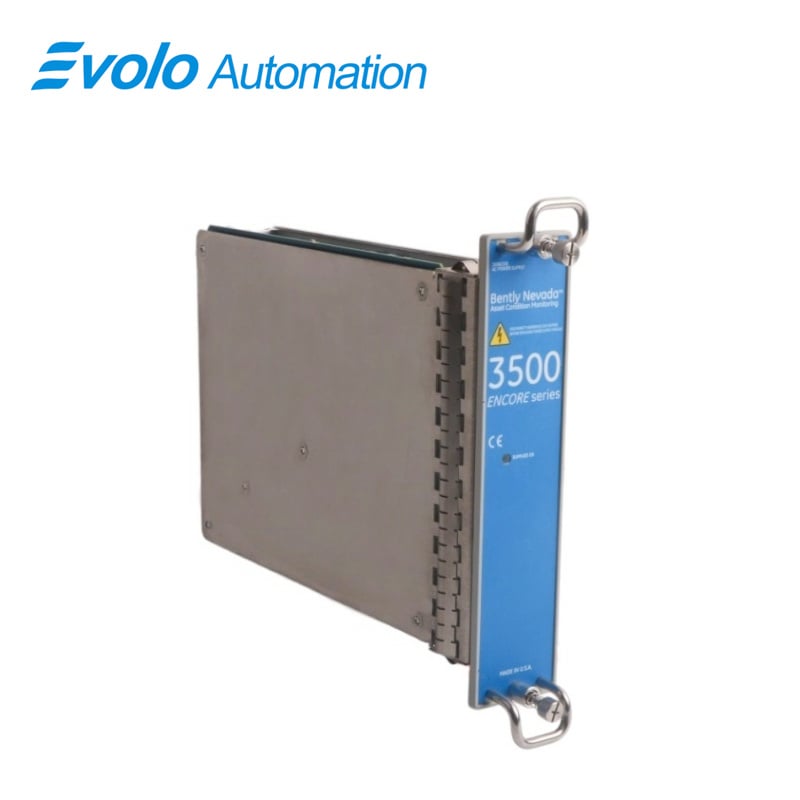

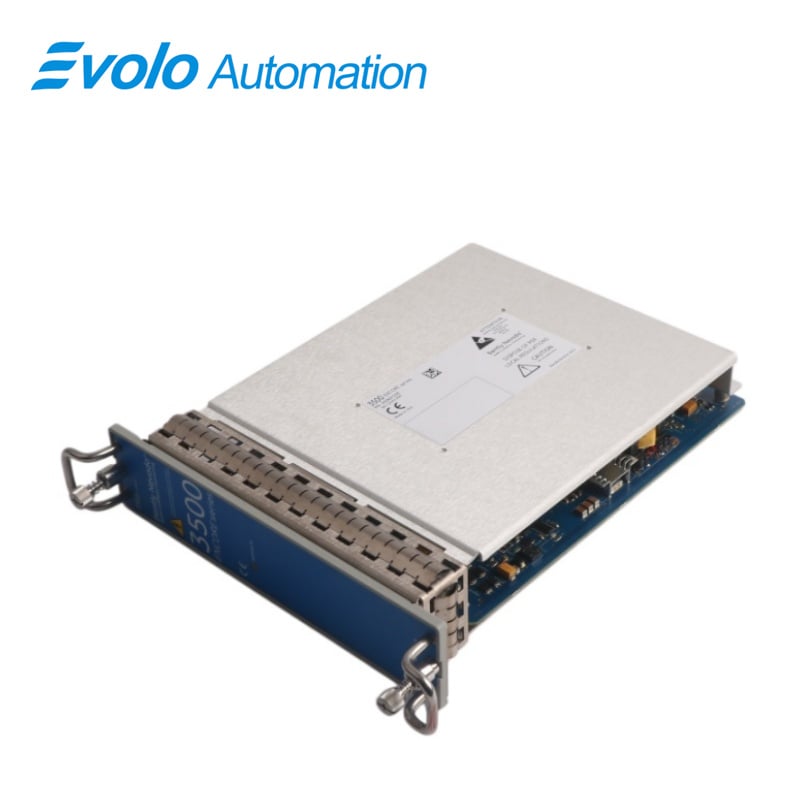

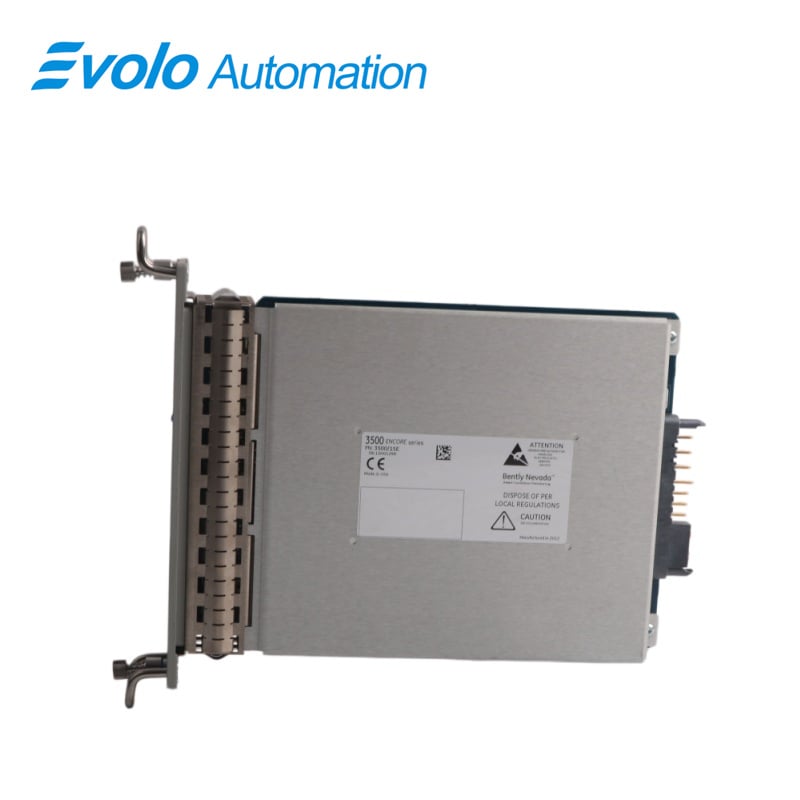

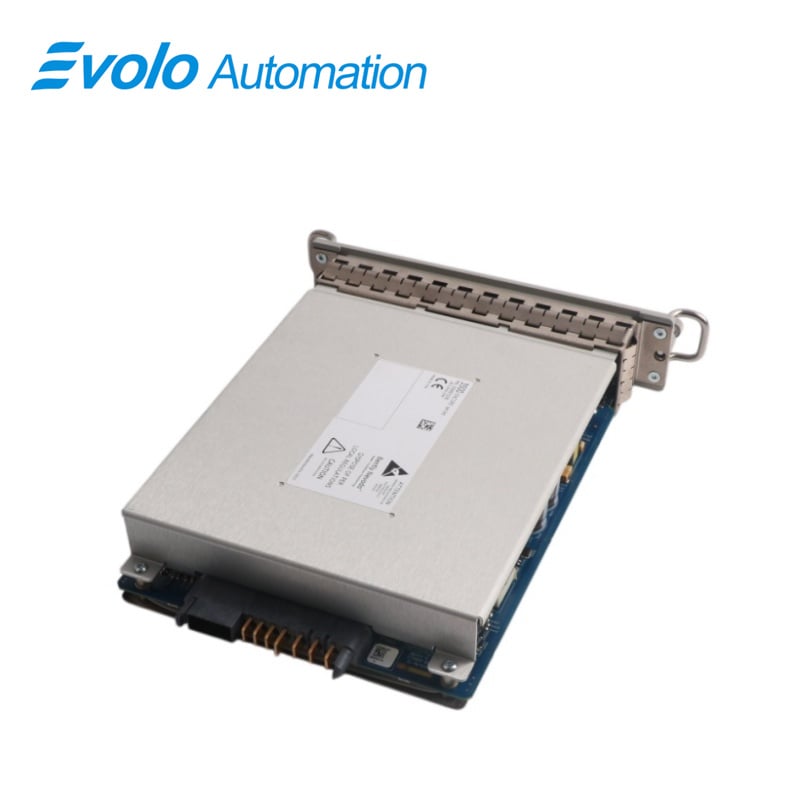

The منابع تغذیه AC و DC مدل 3500/15E ماژولهای نیمهبلند هستند که برای نصب در شیارهای اختصاصیافته در سمت چپ رک ۳۵۰۰ طراحی شدهاند. هر یک از آنها منبع تغذیه AC و DC ۳۵۰۰/۱۵E قادر به تأمین انرژی کل رک است، در حالی که منبع تغذیه دوم بهعنوان پشتیبان عمل میکند. منابع تغذیه AC و DC مدل 3500/15E دامنه وسیعی از ولتاژ ورودی را میپذیرند: ولتاژ پایین AC از ۸۵ تا ۱۳۲ ولت مؤثر AC، AC جهانی از ۸۵ تا ۲۶۴ ولت مؤثر AC، و ولتاژ بالای DC از ۸۸ تا ۱۴۰ ولت DC. جریان مصرفی حداکثر ۴٫۵ آمپر مؤثر برای ولتاژ پایین AC، ۲٫۸ آمپر مؤثر برای AC جهانی و ۲٫۵ آمپر حداکثر برای ولتاژ بالای DC است. دامنه دمای کارکرد از -۳۰ °C تا +۶۵ °C و دمای نگهداری تا +۸۵ °C است. منابع تغذیه AC و DC مدل 3500/15E با استانداردهای EN 61010-1، CSA/NRTL/C و ATEX سازگان دارند. خارج کردن یا نصب هر ماژولی، در صورت وجود منبع تغذیه دوم، عملکرد رک را مختل نمیکند. منبع تغذیه AC و DC ۳۵۰۰/۱۵E وجود دارد. چراغهای نشانگر OK منبع تغذیه نشاندهندهٔ عملیات فعال هستند و عملکرد پیوستهٔ اتوماسیون را تضمین میکنند.
کاربردها
تامین توان کامل برای رکهای ۳۵۰۰
The منابع تغذیه AC و DC مدل 3500/15E میتواند توان کاملی به رک ۳۵۰۰ ارائه دهد، صرفنظر از اینکه از ورودی AC یا DC استفاده میشود، با این شرط که ماژول دوم بهعنوان پشتیبان عمل کند تا عملیات پیوسته حفظ شود. منبع تغذیه AC و DC ۳۵۰۰/۱۵E ماژول دوم بهعنوان پشتیبان عمل کند تا عملیات پیوسته حفظ شود.
پشتیبانی از ماژولهای DC با ولتاژ بالا
با استفاده از ولتاژهای ورودی ۸۸ تا ۱۴۰ ولت DC، منابع تغذیه AC و DC مدل 3500/15E انرژی را به ماژولهای DC با ولتاژ بالا تحویل میدهد و کنترل دقیق سیستمهای اتوماسیون متصل را امکانپذیر میسازد.
عملیات تغذیهٔ AC جهانی
The منابع تغذیه AC و DC مدل 3500/15E ورودیهای AC جهانی با ولتاژ ۸۵ تا ۲۶۴ ولت AC و فرکانس ۴۷ تا ۶۳ هرتز را میپذیرد؛ بنابراین این رک میتواند در انواع مختلف سایتهای صنعتی بدون نیاز به ترانسفورماتورهای اضافی کار کند.
قابلیت جابجایی گرم (Hot Swap) رک
نصب یا برداشتن هر ماژولی منبع تغذیه AC و DC ۳۵۰۰/۱۵E در صورت وجود منبع تغذیه دوم، عملکرد رک را مختل نمیکند و از اینرو زمان افت کارکرد در طول تعمیر و نگهداری به حداقل میرسد.
عملکرد در محیطهای سخت
با دامنه دمایی کاری از ۳۰- درجه سانتیگراد تا ۶۵+ درجه سانتیگراد و رطوبت تا ۹۵٪ غیرمتراکم، منابع تغذیه AC و DC مدل 3500/15E میتواند در شرایط صنعتی بسیار سخت بهطور قابل اعتمادی کار کند.
مشخصات
|
گزینه تغذیه (جربی با ولتاژ بالا) |
از منبع تغذیه جریان مستقیم با ولتاژ بالا و ماژول ورودی توان مستقیم با ولتاژ بالا (PIM) استفاده میکند. |
|
ولتاژ ورودی (جربی با ولتاژ بالا) |
۸۸ تا ۱۴۰ ولتdc |
|
محافظت در برابر خارج شدن از محدوده (جربی با ولتاژ بالا) |
کمبود ولتاژ به منبع تغذیه یا ماژول ورودی توان (PIM) آسیب نمیرساند؛ افزایش ولتاژ فیوز ماژول ورودی توان (PIM) را قطع میکند. |
|
جریان مصرفی کامل رک (جریان مستقیم با ولتاژ بالا) |
حداکثر ۲٫۵ آمپر |
|
چراغ وضعیت تأمین برق مناسب (OK LED) |
نشاندهنده عملکرد صحیح تأمین برق است |
|
گزینه تغذیه (AC جهانی) |
از منبع تغذیه AC جهانی و ماژول ورودی تغذیه AC جهانی (PIM) استفاده میکند |
|
ولتاژ ورودی (AC جهانی) |
۱۱۰ تا ۲۲۰ ولت AC اسمی |
|
ولتاژ مناطق غیرخطرناک (AC جهانی) |
۸۵ تا ۲۶۴ ولت AC مؤثر |
|
ولتاژ مناطق خطرناک (AC جهانی) |
۸۵ تا ۲۵۰ ولت AC مؤثر، ۱۲۰ تا ۳۷۳ ولت AC پیک |
|
فرکانس ورودی (AC جهانی) |
۴۷ تا ۶۳ هرتز |
|
محافظت در برابر خارج شدن از محدوده (AC جهانی) |
کمبود ولتاژ به منبع تغذیه یا ماژول توان ورودی-خروجی (PIM) آسیبی نمیرساند؛ اما افزایش ولتاژ باعث پُر شدن فیوز در ماژول توان ورودی-خروجی (PIM) میشود |
|
جریان مصرفی کامل رک (AC جهانی) |
حداکثر ۲٫۸ آمپر مؤثر |
|
سازگاری (جریان متناوب جهانی) |
با واحدهای قدیمی جریان متناوب با ولتاژ بالا یا جریان متناوب با ولتاژ پایین سازگار نیست |
مزیت رقابتی
دامنه وسیع ولتاژ ورودی
پذیرش جریان متناوب با ولتاژ پایین (۸۵–۱۳۲ ولت مؤثر)، جریان متناوب جهانی (۸۵–۲۶۴ ولت مؤثر) و جریان مستقیم با ولتاژ بالا (۸۸–۱۴۰ ولت مستقیم)، منابع تغذیه AC و DC مدل 3500/15E پشتیبانی از راهاندازی انعطافپذیر در محیطهای مختلف تغذیه برق.
مدیریت بار کامل رک
هرکدوم منبع تغذیه AC و DC ۳۵۰۰/۱۵E قابلیت تأمین توان برای یک رک کامل ۳۵۰۰، با جریان ۴٫۵ آمپر مؤثر برای جریان متناوب با ولتاژ پایین، ۲٫۸ آمپر مؤثر برای جریان متناوب جهانی یا حداکثر ۲٫۵ آمپر برای جریان مستقیم با ولتاژ بالا، که امکان عملیات متراکم ماژولها را بدون نیاز به واحدهای اضافی فراهم میکند.
نمایشگر وضعیت فعالیت
چراغهای LED «تأمین برق مناسب» روشن است منابع تغذیه AC و DC مدل 3500/15E تأیید بصری واضحی از وضعیت عملیاتی ارائه میدهد و به تکنسینها کمک میکند تا بهسرعت تحویل توان را نظارت کنند.
انطباق ایمنی برای استفاده صنعتی
منابع تغذیه AC و DC مدل 3500/15E مطابق با استانداردهای EN 61010-1، CSA/NRTL/C و ATEX است که امکان نصب در مناطق خطرناک را فراهم میکند و همزمان با الزامات نظارتی سازمانهای مربوطه نیز سازگار است.
