بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330102-00-25-10-02-05 |
کمترین مقدار سفارش: |
1 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه تأییدیه موسسه: |
تأییدیههای CSA، ATEX، IECEx |
|
گزینه طول بدون رزوه: |
0اینچ |
|
گزینه طول کل محفظه: |
2.5in |
|
گزینه طول کلی : |
1.0 متر (3.3 فوت) |
|
گزینه طول کابل: |
8.0 متر (26.2 فوت) |
|
گزینه کانکتور و نوع کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
|
ابعاد: |
20x20x2.2cm |
|
وزن: |
0.55کیلوگرم |
توضیح

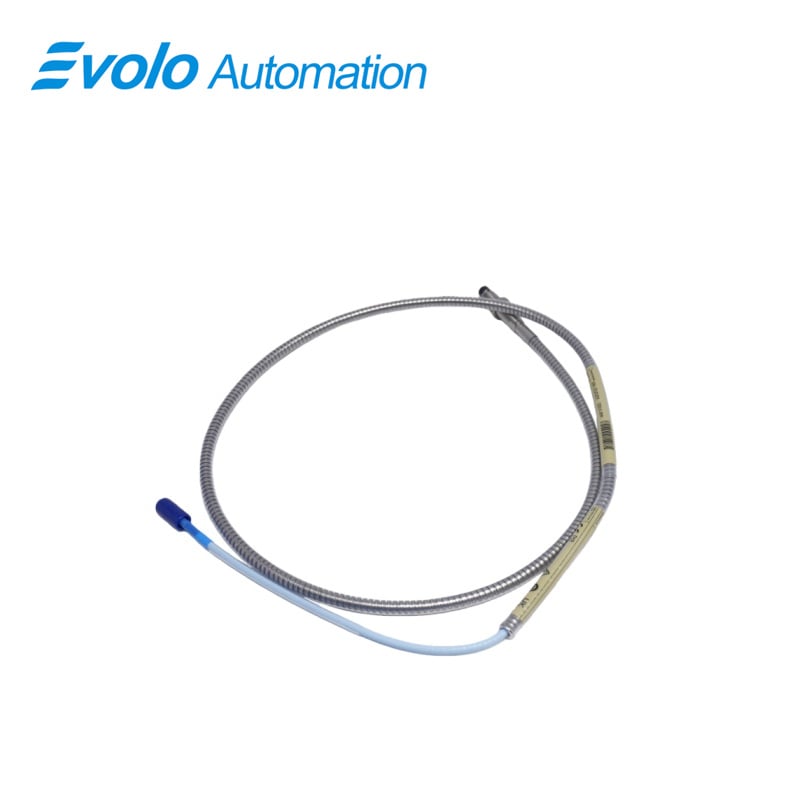

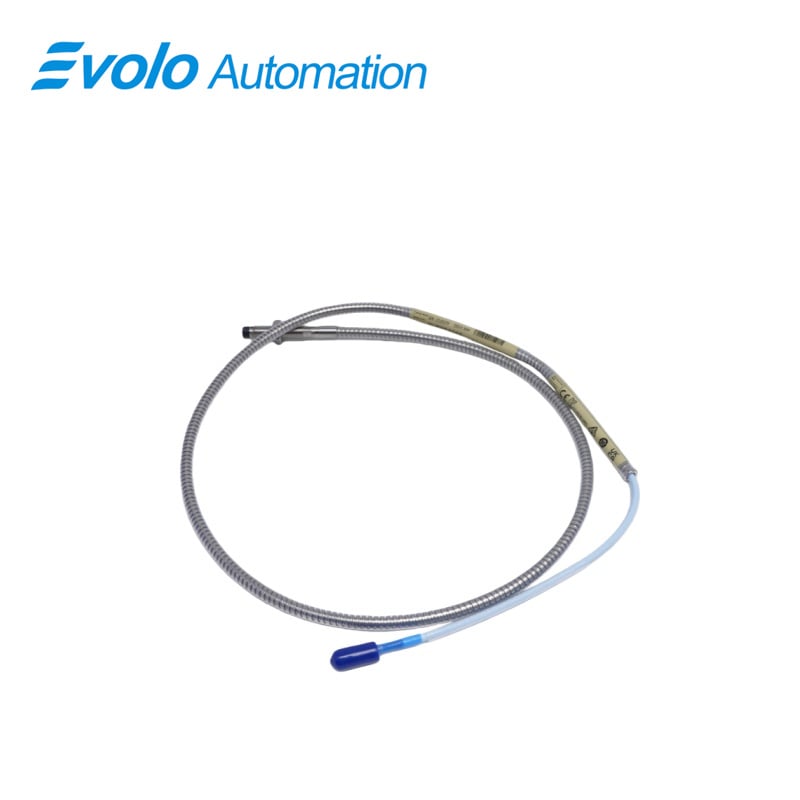

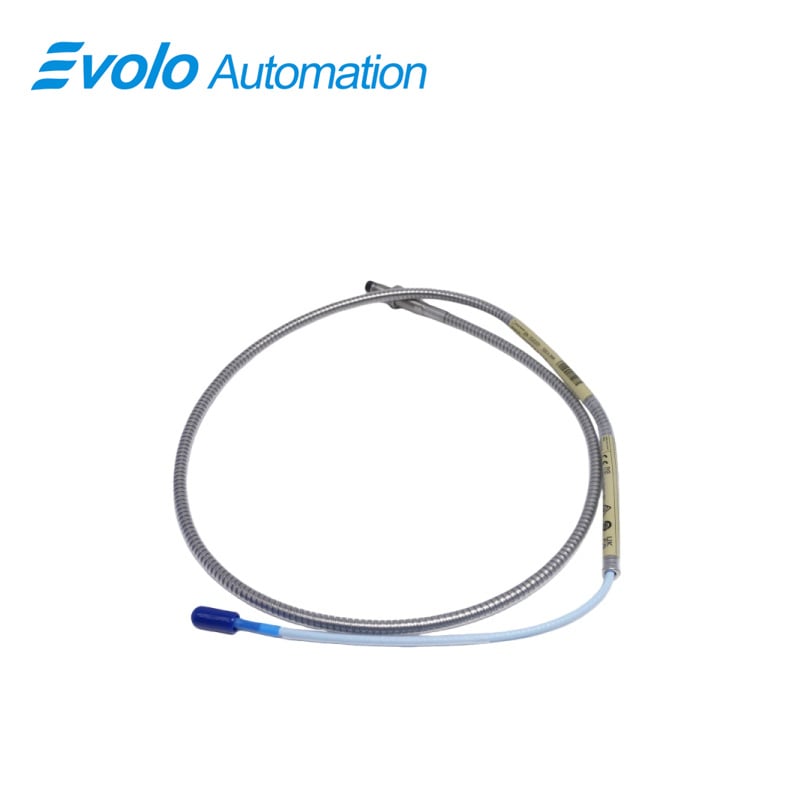

حُسگرهای نزدیکی 330102-00-25-10-02-05 3300 XL 8 میلیمتر، حسگرهای پیشرفته القایی از نوع ادی کاریت هستند که توسط شرکت بنتلی نوادا بهمنظور انجام وظایف نظارت بر وضعیت ماشینآلات در شرایط سخت طراحی شدهاند. بهعنوان مدل پرچمدار در سری 3300 XL، حسگرهای نزدیکی 330102-00-25-10-02-05 3300 XL 8 میلیمتر برای ارائه اندازهگیری بدون تماس با رزولوشن بالا از جابجایی ساکن و ارتعاش دینامیکی طراحی شدهاند. این مدل خاص دارای طول کلی 2.5 اینچ و طول بدون رزوه 0 اینچ است که اجازه میدهد حسگرهای نزدیکی 330102-00-25-10-02-05 3300 XL 8 میلیمتر بهصورت کاملاً مسطح روی پایههای نگهدارنده یا پوستههای یاتاقان نصب شوند و در نتیجه پایداری مکانیکی را در فضاهای متراکم تضمین میکند.
با طراحیای که تحمل سختیهای عملیات صنعتی را دارد، سوندهای نزدیکی 330102-00-25-10-02-05 3300 XL 8 میلیمتری از علم پیشرفته مواد بهره میبرند که شامل نوک پلیفنیلن سولفید (PPS) و پوستهای از فولاد ضدزنگ درجهبالا است. این ساختار تضمین میکند که سوندهای نزدیکی 330102-00-25-10-02-05 3300 XL 8 میلیمتری در برابر خوردگی شیمیایی ناشی از روغنهای مصنوعی و سوختها مقاوم باشند. با گزینه تأییدیه «05» از سازمانهای نظارتی، این سوندها دارای گواهیهای CSA، ATEX و IECEx هستند و به همین دلیل سوندهای نزدیکی 330102-00-25-10-02-05 3300 XL 8 میلیمتری انتخاب استاندارد برای محلهای خطرناک در پالایشگاههای نفت، پلتفرمهای فراساحلی و واحدهای فرآوری شیمیایی محسوب میشوند.
کاربردها
مانیتورینگ ارتعاش داراییهای حیاتی در مناطق خطرناک — مدل 330102-00-25-10-02-05 بهطور خاص برای محیطهای خطرناک طراحی شده است که در آنها ایمنی و قابلیت اطمینان از اهمیت بالایی برخوردار است. این دستگاه دارای مجوزهای CSA، ATEX و IECEx بوده و بهطور گسترده در پالایشگاههای نفت و گاز برای نظارت بر ارتعاش شعاعی کمپرسورهای گریز از مرکز و پمپهای سرعت بالا استفاده میشود. بدنه ۲٫۵ اینچی آن امکان نصب دقیق در جعبههای یاتاقان را فراهم میکند و دادههای لحظهای را برای تشخیص عدم تعادل یا عدم همترازی شفت فراهم میکند و بدین ترتیب از خرابیهای کاتاستروفیک در محیطهای انفجاری جلوگیری میکند.
تشخیصهای توربین تولید انرژی: در بخش انرژی، این پروبها برای نظارت بر توربینهای بخار و گاز ضروری هستند. مدل 330102-00-25-10-02-05 در اندازهگیری موقعیت تراست محوری و بیهنجاری شفت عملکرد برجستهای دارد. به دلیل تحمل دمایی گسترده آن (-55°C تا +175°C)، این پروب قادر است در نزدیکی محفظههای داغ توربین بدون ایجاد نوسان سیگنال کار کند. طول کلی 1.0 متر و اتصال ClickLoc مسیر الکتریکی اطمینانبخشی را به سمت رک نظارتی فراهم میکنند و امکان تشخیص زودهنگام سایش یاتاقان در ژنراتورهای بار پایه حیاتی را فراهم میآورند.
بهدلیل سازگاری معکوس با قطعات قدیمی غیر از سری XL 3300، این پروب یک راهحل مقرونبهصرفه برای ارتقاء سیستمهای حفاظت ماشینآلات قدیمی است. این پروب بهطور مکرر برای اندازهگیری سرعت و مرجع کیفِیزر در موتورها و فنها استفاده میشود. طراحی جمعوجور بدون رزوه به قطر 0 اینچ، آن را به گزینهای ایدهآل برای نصب مجدد در محفظههای تنگ ماشینآلات تبدیل کرده است جایی که فضای کافی برای قرارگیری مهره قفل وجود ندارد و اجرای استراتژیهای نگهداری پیشگیرانه را در بخشهای مختلف تولید تسهیل میکند.
مشخصات
|
محدوده دمای کار: |
-55°C تا +17 5°F تا -6 0°F تا +35 1°F) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
|
مقاومت خروجی: |
50 Ω |
|
حساسیت تغذیه: |
7.87 ولت بر میلیمتر (200 میلیولت بر میل) |
|
قدرت: |
18–30 ولت مستقیم |
|
جنس نوک پروب: |
پلی فنیلن سولفید (PPS) |
|
جنس بدنه پروب: |
فولاد ضد زنگ |
|
ورودی سنسور پروزیمیتور: |
سازگار با ورودی پروکسیمیتور 3300 XL 8 میلیمتری |
مزیت رقابتی
1. تأییدیه جهانی مناطق خطرناک
گزینه تأییدیه "05"، مدل 330102-00-25-10-02-05 را با ارائه سه گواهی بینالمللی (CSA، ATEX، IECEx) که به «تاج سهگانه» معروف است، متمایز میکند. این امر به شرکتهای مهندسی جهانی اجازه میدهد تا در پروژههای بینالمللی خود تنها از یک شماره قطعه استاندارد استفاده کنند و از انطباق کامل با مقررات ایمنی بینالمللی در محیطهای دارای گاز یا گرد و غبار منفجرشونده اطمینان حاصل نمایند.
2. دوام مکانیکی مصونیتشده
برخلاف پروبهای استاندارد که ممکن است با مشکل جداسازی نوک یا کابلِ کشیدهشده مواجه شوند، این مدل از سیستمهای قالبگیری انحصاری TipLoc و نگهدارنده CableLoc شرکت بنتلی نواادا استفاده میکند. این ویژگیها مقاومت کششی معادل 330 نیوتن (75 پوند-نیرو) فراهم میکنند و ارتباطی غیرقابل تفکیک بین نوک PPS و پوسته فولاد ضدزنگ ایجاد میکنند و اطمینان حاکم است که پروب در برابر جریان روغن با سرعت بالا و لرزش شدید دوام خواهد آورد.
3. یکپارچگی سیگنال عالی و انطباق با API 670
این پروب حساسیت پایداری معادل 200 میلیولت بر میل (7.87 ولت بر میلیمتر) را حتی در دماهای شدید حفظ میکند. مقاومت خروجی 50 اهم آن، تضعیف سیگنال را در گزینه کابل امتدادی 8.0 متری به حداقل میرساند و تضمین میکند که سیستم نزدیکی با الزامات سختگیرانه API 670 در زمینه دقت، خطیبودن و تکرارپذیری سازگار باشد.
4. نصب فشرده و انعطافپذیر
با طول کلی 2.5 اینچ برای محفظه و بخش بدون رزوه به طول 0 اینچ، این prob ارائه دهنده حداکثر انعطافپذیری در نصب در فضاهای مکانیکی تنگ است. وجود اتصالدهنده کوچک ClickLoc همراه با محافظ، اطمینان از اتصال ضد رطوبه و مقاوم در برابر ارتعاش را فراهم میکند، که احتمال از دست دادن سیگنال را کاهش میدهد و هزینه کل مالکیت را از طریق کاهش فراوانی تعمیر و نگهداری پایین میآورد.
