بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330881-28-20-040-03-02 |
کمترین مقدار سفارش: |
1 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه پروب و تأییدیهها: |
پروب 8 میلیمتری 3300 XL با تأییدیههای متعدد |
|
گزینه آداپتور فاصله (بعد B): |
200 میلیمتر |
|
گزینه نفوذ پروب (بعد C): |
40 میلیمتر |
|
گزینه فیتینگها (ارسال به صورت ست): |
یک فیتینگ M20، دو پلاگ |
|
گزینه رزوه نصب: |
3/4-14 NPT (الزامی اگر گزینه آداپتور فاصله درخواست شود) |
|
ابعاد: |
6.3x6.3x116 سانتیمتر |
|
وزن: |
0.48 کیلوگرم |
توضیح

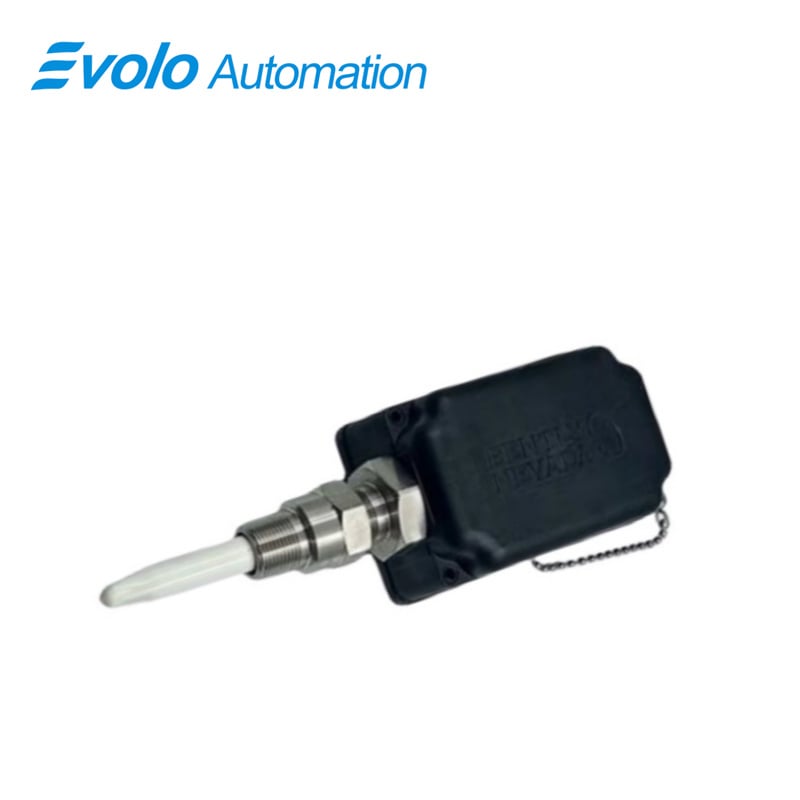

ترانسدیوسر نزدیکی PROXPAC XL (مدل 330881-28-20-040-03-02) یک سیستم ترانسدیوسر نزدیکی جریان گردابی کاملاً مستقل و با عملکرد بالا است که برای کاربردهای اتوماسیون صنعتی که نیازمند پایش دقیق ارتعاش و موقعیت هستند، طراحی شده است. این دستگاه با ترکیب یک فیش 8 میلیمتری 3300 XL و سنسور Proximitor در یک محفظه واحد، دیگر نیازی به ماژولهای جداگانه Proximitor یا کابلهای افزایشی ندارد و نصب سادهتر و اتصالات سیمکشی قابل اعتماد در محل را فراهم میکند. این ترانسدیوسر با محدوده خطی 2 میلیمتر (80 میل)، مقاومت خروجی 50 اهم و حساسیت تغذیه کمتر از 2 میلیولت بر ولت، اندازهگیری بسیار دقیقی را در هر دو حالت پویا (ارتعاش) و ایستا (موقعیت) ارائه میدهد.
مجمع شامل یک آداپتور استندآف به طول 200 میلیمتر و نفوذ پروب 40 میلیمتری است که بر روی شفتهایی با قطر بین 50.8 میلیمتر تا 76.2 میلیمتر قرار میگیرد و دارای پوسته PPS با رتبه IP66 است که با الیاف شیشه و رسانا تقویت شده تا از پراکنش الکترواستاتیکی و مقاومت در برابر مواد شیمیایی اطمینان حاصل شود. این پوسته سبکوزن و از نظر حرارتی پایدار است و امکان عملکرد در محدوده دمایی از -52°C تا +100°C (-62°F تا +212°F) و نگهداری تا +105°C (-62°F تا +221°F) را فراهم میکند. سیستم PROXPAC XL که دارای مجوزهای متعدد است، یک راهحل ماژولار، مقاوم و قابل اعتماد برای اتوماسیون با دقت بالا، کنترل فرآیند و نظارت بر ماشینآلات صنعتی ارائه میدهد.
کاربردها
1. نظارت بر لرزش در ماشینآلات دوار
دامنه ارتعاش را در توربینها، کمپرسورها و پمپها با استفاده از شکاف توصیهشده 1.27 میلیمتر (50 میل) نظارت میکند و با اجرای نگهداری پیشبینانه، زمان توقف ماشینآلات را تا 25٪ کاهش میدهد.
اندازهگیری موقعیت محور
خوانشهای دقیق جابجایی محور را برای بلبرینگهای فیلم مایع و محورهای حیاتی فراهم میکند، با قابلیت سازگاری با قطرهای محور در محدوده ۵۰٫۸ تا ۷۶٫۲ میلیمتر، که ترازبندی بهینه و عملکرد ماشینآلات را تضمین میکند.
۳. حسگری نزدیکی کاملاً مستقل
حسگر یکپارچه Proximitor نیاز به ماژولهای خارجی یا کابلهای امتداد را حذف میکند و نصب و اتصالات فیلد در سیستمهای اتوماسیون را ساده میسازد.
4. عملکرد در محیطهای سخت
پوسته PPS و رتبه IP66 امکان کارکرد در محیطهای صنعتی شدید از جمله کاربردهای شیمیایی، پتروشیمی و فراساحلی را فراهم میکند و از حفاظت پروب در برابر گردوغبار، رطوبت و تداخل الکترواستاتیکی اطمینان میدهد.
۵. فیدبک اتوماسیون و کنترل فرآیند
خروجی ولتاژ دقیق و لحظهای متناسب با فاصله پروب تا محور را فراهم میکند که اندازهگیری خودکار سرعت و Keyphasor را در سیستمهای کنترل امکانپذیر میسازد.
مشخصات
|
حساسیت تغذیه: |
< 2 میلیولت تغییر در خروجی به ازای هر ولت تغییر در ورودی |
|
مقاومت خروجی: |
50 Ω |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
|
تنظیم فاصله توصیهشده: |
1.27 میلیمتر (50 میلها) |
|
حداقل قطر شفت: |
50.8 میلیمتر (2.0 اینچ) |
|
قطر توصیهشده شفت: |
76.2 میلیمتر (3.0 اینچ) |
|
رتبه حفاظت حفاظ: |
IP66 (تأییدشده توسط گزارش BASEEFA با شماره T07\/0709) |
|
دمای عملیاتی: |
-52°C تا +100°C (-62°F تا +212°F) |
|
دمای ذخیره سازی: |
-52°C تا +105°C (-62°F تا +221°F) |
مزیت رقابتی
۱. سیستم کاملاً مستقل
ترکیب سوند 3300 XL و سنسور Proximitor در یک محفظه واحد، که پیچیدگی نصب را کاهش میدهد و نیاز به کابلهای امتداد یا محفظههای جداگانه را حذف میکند.
محفظه مقاوم از جنس ترموپلاستیک
ساخته شده از PPS تقویتشده با الیاف شیشه و رسانا، که مقاومت شیمیایی بالا، تخلیه الکترواستاتیک و محافظت نوع 4X / IP66 را فراهم میکند و عملکرد بهتری نسبت به محفظههای سنتی فولادی یا آلومینیومی دارد.
دقت و پایداری بالا
با محدوده خطی 2 میلیمتر، مقاومت خروجی 50 Ω و حساسیت تغذیه کمتر از 2 میلیولت بر ولت، این ترانسدیوسر اندازهگیریهای دقیق و قابل اعتمادی را برای کاربردهای دینامیکی و استاتیکی فراهم میکند.
طراحی ماژولار و چندمنظوره
قابلیت پشتیبانی از محورها با قطر 50.8 میلیمتر تا 76.2 میلیمتر، آداپتورهای فاصلهگذار 200 میلیمتری و اتصالات M20، که امکان یکپارچهسازی بدون درز در طیف وسیعی از سیستمهای اتوماسیون و چیدمان ماشینآلات را فراهم میکند.
سیمکشی سادهشده در محل و انطباق
اتصال مستقیم به مانیتورها، پیچیدگی سیمکشی را کاهش میدهد و تأییدیههای متعدد با استانداردهای CSA، ATEX، IECEx و استانداردهای صنعتی انطباق قانونی را تضمین کرده و اطمینان خاطر لازم برای استقرار جهانی در محیطهای صنعتی فراهم میکند.
