بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330881-BR-04-034-06-02 |
کمترین مقدار سفارش: |
1 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه پروب و تأییدیهها: |
بدون پروب؛ سنسور Proximitor بدون مجوزها |
|
گزینه آداپتور فاصله (بعد B): |
40 میلیمتر |
|
گزینه نفوذ پروب (بعد C): |
34 میلیمتر |
|
گزینه فیتینگها (ارسال به صورت ست): |
یک عدد فیتینگ 3/4-14 NPT، یک عدد کاهنده 3/4-14 NPT به 1/2-14 NPT از جنس SST و دو عدد پلاگ |
|
گزینه رزوه نصب: |
3/4-14 NPT (الزامی اگر گزینه آداپتور فاصله درخواست شود) |
|
ابعاد: |
36.5x9x9.3cm |
|
وزن: |
1.35 کیلوگرم |
توضیح

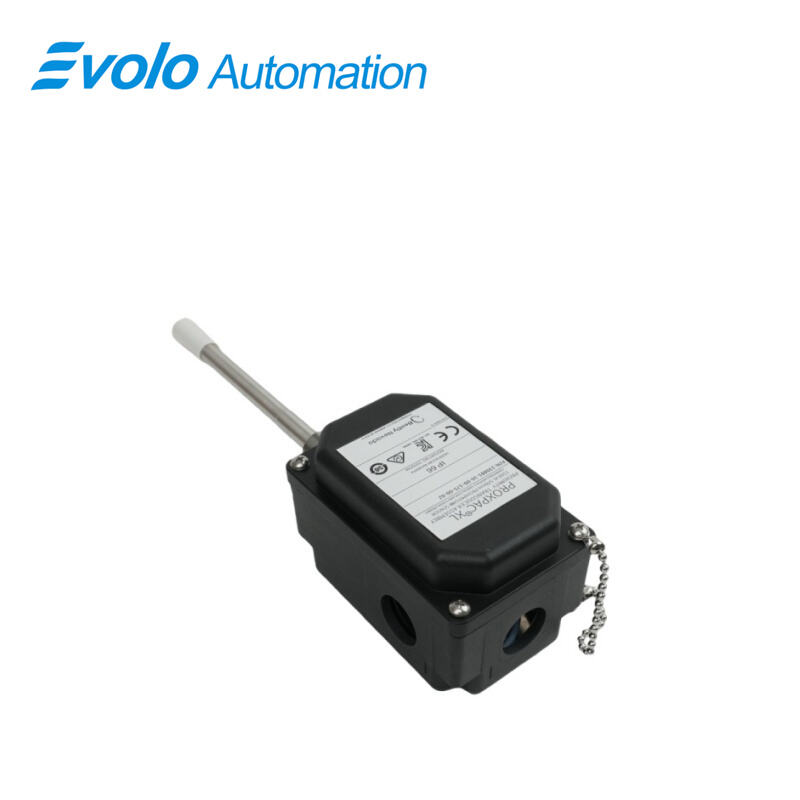

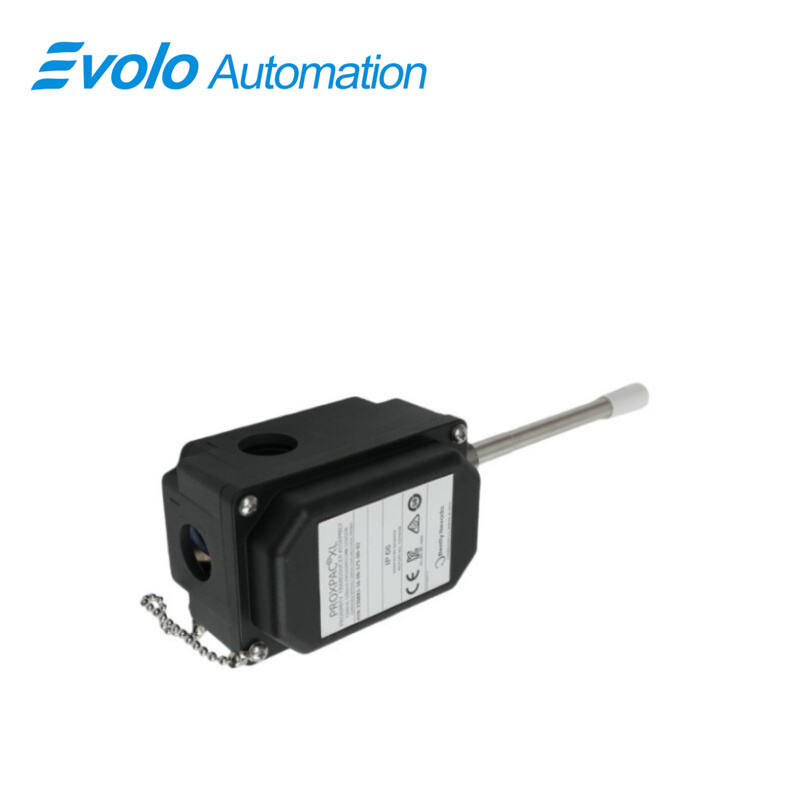

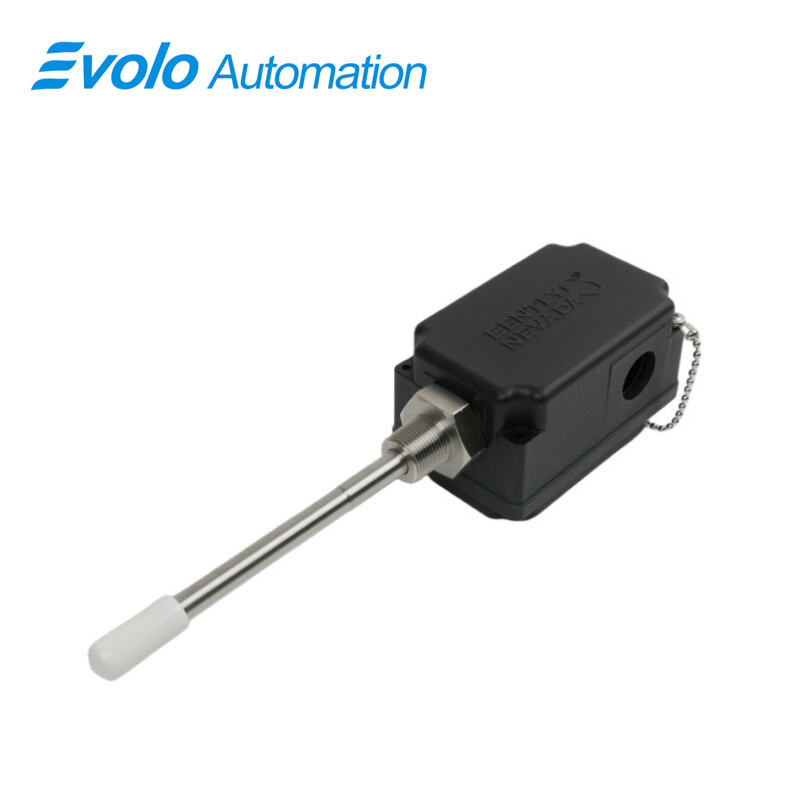

ترانسدیوسر القایی PROXPAC XL (330881-BR-04-034-06-02) یک ترانسدیوسر جمعوجور و با دقت بالا است که برای اتوماسیون صنعتی و نظارت بر وضعیت ماشینآلات طراحی شده است. این ترانسدیوسر با قابلیت نفوذ پروب 34 میلیمتری و آداپتور فاصلهگذار 40 میلیمتری، برای نصب در محیطهای تنگ یا فرو رفته که اندازهگیری دقیق ارتعاش و جابجایی شفت مورد نیاز است، ایدهآل است. این دستگاه از سنسور 3300 XL Proximitor بدون مجوزهای خاص بهره میبرد و راهحلی یکپارچه و مستقل ارائه میدهد که نیاز به کابلهای افزایشی یا پوستههای جداگانه Proximitor را حذف کرده و اتصالات میدانی را مستقیماً به سیستمهای نظارتی سادهسازی میکند.
هیلکه از جنس پلیفنیلن سولفاید (PPS) تقویتشده با الیاف شیشه و رسانا ساخته شده است که استحکام مکانیکی بالا، مقاومت در برابر مواد شیمیایی و تخلیه الکترواستاتیکی را فراهم میکند. ترانسدیوسر PROXPAC XL با رتبهبندی IP66 و نوع 4X، بهصورت قابل اعتمادی در محیطهای صنعتی سختگیرانه از جمله شرایط مرطوب، گرد و غبار و خورنده کار میکند.
مشخصات الکتریکی شامل حساسیت تغذیه کمتر از 2 میلیولت در ولت، مقاومت خروجی 50 اهم و سازگاری با سیمکشی میدانی 0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) است که اندازهگیریهای دقیق و پایدار را تضمین میکند. این دستگاه دارای محدوده خطی 2 میلیمتر (80 میل) با فاصله توصیهشده 1.27 میلیمتر (50 میل) است و برای شفتهایی با حداقل قطر 50.8 میلیمتر (2.0 اینچ) تا قطر توصیهشده 76.2 میلیمتر (3.0 اینچ) مناسب است. ترانسدیوسر در دمایی از -52°C تا +100°C (-62°F تا +212°F) کار میکند و قابلیت نگهداری تا دمای +105°C (+221°F) را دارد که آن را به گزینهای ایدهآل برای موتورها، پمپها، توربینها و سایر ماشینآلات دوار در سیستمهای نظارت خودکار تبدیل میکند.
کاربردها
1. نظارت بر شفت موتور
نفوذ فشرده ۳۴ میلیمتری امکان اندازهگیری دقیق جابجایی و ارتعاش در محفظههای موتورهای کوچک را فراهم میکند و تشخیص زودهنگام عدم تعادل یا عدم همترازی را ممکن میسازد.
ارزیابی وضعیت توربین
دادههای ارتعاشی با وضوح بالا را برای توربینها در تولید برق فراهم میکند و نگهداری پیشبینانه را بهبود بخشیده و خاموششدنهای برنامهریزینشده را به حداقل میرساند.
3. اتوماسیون پمپ و کمپرسور
حرکت و ارتعاش محور را در فضاهای محدود پمپها و کمپرسورها نظارت میکند و نظارت خودکار بر وضعیت را تسهیل میکند.
4. عملیات در محیطهای سخت
با رتبهبندی IP66 و نوع 4X، این ترانسدیوسر عملکرد قابل اعتمادی را در محیطهای پر از گرد و غبار، مرطوب یا دارای مواد شیمیایی خورنده مانند پالایشگاهها یا کارخانههای شیمیایی حفظ میکند.
5. ادغام مستقیم با سیستمهای نظارت
طرح خودمختتم اجازه اتصال مستقیم به سیستمهای نظارت ارتعاش و وضعیت را میدهد و نیاز به محفظههای خارجی پروکسیمیتور و کابلهای امتداد را حذف میکند.
مشخصات
|
حساسیت تغذیه: |
< 2 میلیولت تغییر در خروجی به ازای هر ولت تغییر در ورودی |
|
مقاومت خروجی: |
50 Ω |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
|
تنظیم فاصله توصیهشده: |
1.27 میلیمتر (50 میلها) |
|
حداقل قطر شفت: |
50.8 میلیمتر (2.0 اینچ) |
|
قطر توصیهشده شفت: |
76.2 میلیمتر (3.0 اینچ) |
|
رتبه حفاظت حفاظ: |
IP66 (تأییدشده توسط گزارش BASEEFA با شماره T07\/0709) |
|
دمای عملیاتی: |
-52°C تا +100°C (-62°F تا +212°F) |
|
دمای ذخیره سازی: |
-52°C تا +105°C (-62°F تا +221°F) |
مزیت رقابتی
1. سنسور مجتمع 3300 XL
نیاز به محفظههای جداگانه پروکسیمیتور را حذف میکند و پیچیدگی نصب و نقاط احتمالی خرابی را کاهش میدهد.
2. پوسته مستحکم PPS
ترموپلاستیک پیشرفته با الیاف شیشهای و رسانا مقاومت مکانیکی، مقاومت در برابر مواد شیمیایی و تخلیه بار الکترواستاتیکی را فراهم میکند.
3. قابلیت اندازهگیری دقیق
دامنه خطی 2 میلیمتری با شکاف توصیهشده 1.27 میلیمتر، دادههای دقیقی از ارتعاش و جابهجایی شفت فراهم میکند.
4. مقاوم در برابر شرایط محیطی
رتبهبندیهای IP66 و Type 4X عملکرد مطمئنی را در شرایط صنعتی سختگیرانه تضمین کرده و طول عمر تجهیزات را افزایش میدهد.
5. نصب ساده
از رزوه نصب 3/4-14 NPT و سیمکشی میدانی 16–24 AWG پشتیبانی میکند و امکان ادغام سریع و قابل اعتماد در سیستمهای نظارت خودکار را فراهم میآورد.
