Descripción general
Lugar de Origen: |
EE.UU |
Nombre de la Marca: |
Nevada doblada |
Número de Modelo: |
330881-BR-04-034-06-02 |
Cantidad Mínima de Pedido: |
1 |
Detalles de Embalaje: |
Nuevo original, sellado de fábrica |
Tiempo de entrega: |
5-7 días |
Términos de Pago: |
T/T |
Capacidad de Suministro: |
En stock |
Detalle rápido
|
Opción de sonda y aprobaciones: |
Sin sonda; Sensor Proximitor sin aprobaciones |
|
Opción de adaptador de separación (dimensión B): |
40 mm |
|
Opción de penetración de la sonda (dimensión C): |
34 mm |
|
Opción de accesorios (suministrados como un juego): |
Un accesorio 3/4-14 NPT, un reductor 3/4-14 NPT a 1/2-14 NPT de acero inoxidable y dos tapones |
|
Opción de rosca de montaje: |
3/4-14 NPT (requerido si se solicita la opción de adaptador de separación) |
|
Dimensión: |
36.5x9x9.3cm |
|
Peso: |
1.35kg |
Descripción

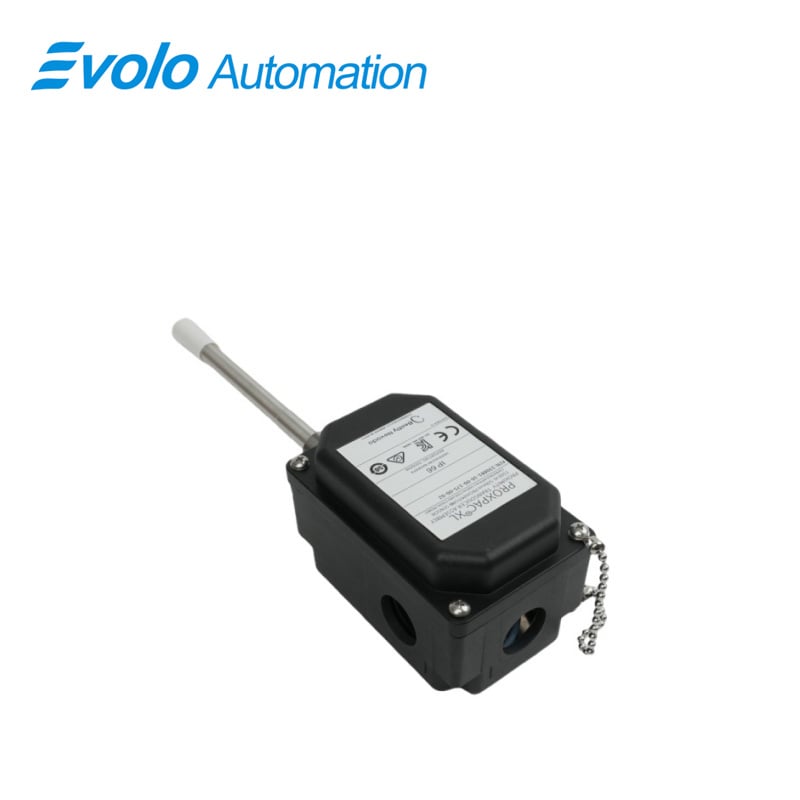

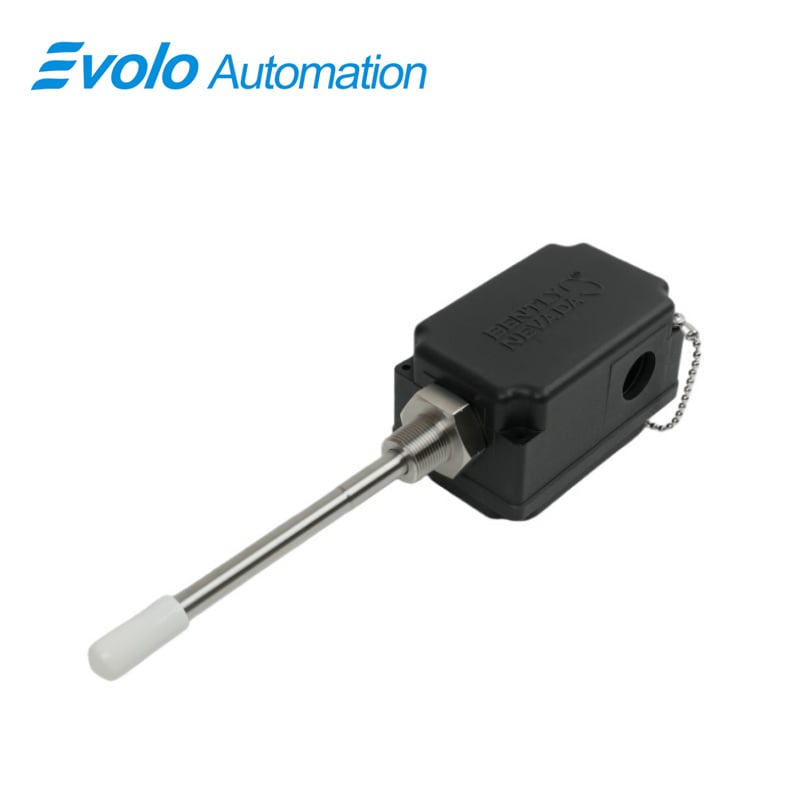

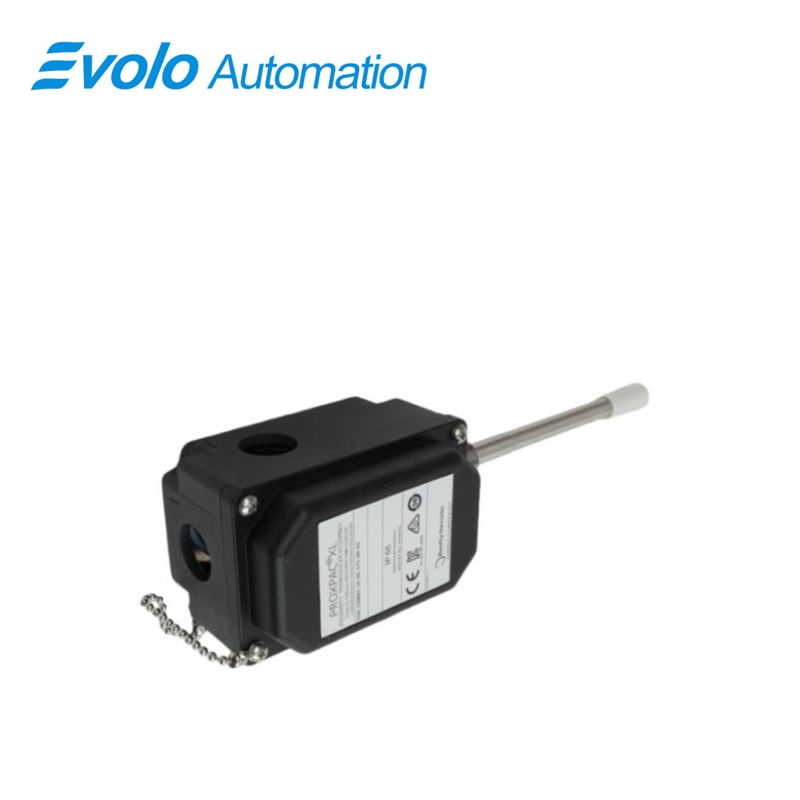

El transductor de proximidad PROXPAC XL (330881-BR-04-034-06-02) es un transductor compacto y de alta precisión diseñado para la automatización industrial y el monitoreo de condiciones de maquinaria. Con una penetración de sonda de 34 mm y un adaptador de separación de 40 mm, este transductor es ideal para instalaciones ajustadas o empotradas donde se requiere una medición precisa de vibración y desplazamiento del eje. Integra un sensor 3300 XL Proximitor sin certificaciones, proporcionando una solución de detección integrada que elimina la necesidad de cables de extensión o carcasas Proximitor separadas, simplificando así el cableado directamente a los sistemas de monitoreo.
La carcasa está construida con Polifenileno Sulfuro (PPS) reforzado con fibras de vidrio y conductoras, lo que proporciona alta resistencia mecánica, resistencia química y disipación electrostática. Con clasificación IP66 y Tipo 4X, el transductor PROXPAC XL funciona de manera confiable en entornos industriales severos, incluyendo condiciones húmedas, polvorientas y corrosivas.
Las especificaciones eléctricas incluyen una sensibilidad de alimentación de < 2 mV por voltio, una resistencia de salida de 50 Ω y compatibilidad con cableado de campo de 0,2–1,5 mm² (16–24 AWG), lo que garantiza mediciones precisas y estables. Admite un rango lineal de 2 mm (80 mils) con una separación recomendada de 1,27 mm (50 mils), adecuado para ejes con un tamaño mínimo de 50,8 mm (2,0 in) y recomendado de 76,2 mm (3,0 in). El transductor opera en temperaturas desde -52°C hasta +100°C (-62°F hasta +212°F), con capacidad de almacenamiento hasta +105°C (+221°F), lo que lo hace ideal para motores, bombas, turbinas y otras máquinas rotativas en sistemas de monitoreo automatizados.
Aplicaciones
1. Monitoreo de Eje de Motor
La reducida penetración de 34 mm permite mediciones precisas de desplazamiento y vibración en carcasas pequeñas de motores, posibilitando la detección temprana de desequilibrio o desalineación.
2. Evaluación del estado de turbinas
Proporciona datos de vibración de alta resolución para turbinas en generación de energía, mejorando el mantenimiento predictivo y minimizando paradas no planificadas.
3. Automatización de bombas y compresores
Monitorea el movimiento del eje y la vibración en espacios confinados de bombas y compresores, facilitando el monitoreo automatizado del estado.
4. Operaciones en Entornos Hostiles
Con clasificación IP66 y Tipo 4X, el transductor mantiene un rendimiento confiable en entornos polvorientos, húmedos o con agresividad química, como refinerías o plantas químicas.
5. Integración directa con sistemas de monitoreo
El diseño autocontenido permite la conexión directa a sistemas de monitoreo de vibración y condición, eliminando la necesidad de alojamientos externos de Proximitor y cables de extensión.
Presupuesto
|
Sensibilidad de alimentación: |
< 2 mV de cambio en la salida por cada voltio de cambio en la entrada |
|
Resistencia de salida: |
50 Ω |
|
Cableado de campo: |
0,2 a 1,5 mm² (16 a 24 AWG) |
|
Rango lineal: |
2 mm (80 mils) |
|
Ajuste de entrehierro recomendado: |
1,27 mm (50 mils) |
|
Diámetro del eje mínimo: |
50,8 mm (2,0 in) |
|
Diámetro del eje recomendado: |
76,2 mm (3,0 in) |
|
Clasificación de la carcasa: |
IP66 (verificado por el informe BASEEFA T07/0709) |
|
Temperatura de Funcionamiento: |
-52°C a +100°C (-62°F a +212°F) |
|
Temperatura de almacenamiento: |
-52°C a +105°C (-62°F a +221°F) |
Ventaja competitiva
1. Sensor Integrado 3300 XL
Elimina los alojamientos separados de Proximitor, reduciendo la complejidad de instalación y los puntos de fallo potenciales.
2. Carcasa robusta de PPS
Termoplástico avanzado con fibras de vidrio y conductoras que proporciona resistencia mecánica, resistencia química y disipación de carga electrostática.
3. Capacidad de medición precisa
rango lineal de 2 mm con una separación recomendada de 1,27 mm garantiza datos precisos de vibración y desplazamiento del eje.
4. Resistente al medio ambiente
Las clasificaciones IP66 y Tipo 4X garantizan el rendimiento en condiciones industriales severas, prolongando la vida útil del equipo.
5. fácil de instalar
Admite rosca de montaje 3/4-14 NPT y cableado de campo 16–24 AWG, permitiendo una integración rápida y confiable en sistemas de monitoreo automatizados.
