بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
330103-00-11-10-02-00 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه (حداقل طول بدون رزوه): |
۰۰ میلیمتر |
|
گزینه طول کلی پوسته (حداقل طول پوسته): |
110 میلی متر |
|
گزینه طول کل: |
1.0 متر (3.3 فوت) |
|
گزینه کانکتور و نوع کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
لازم نیست |
|
رشته پیچ بدنه پروب: |
M10X1 |
|
حداکثر طول درگیری رشته پیچ: |
۱۵ میلیمتر |
|
ابعاد: |
1.8x1.6x114cm |
|
وزن: |
0.08kg |
توضیحات

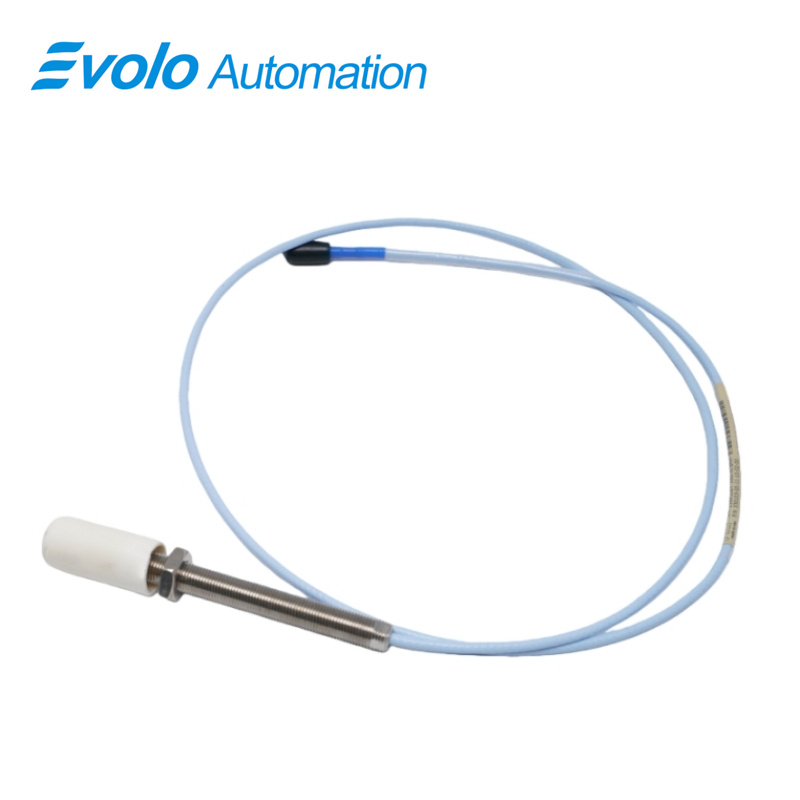

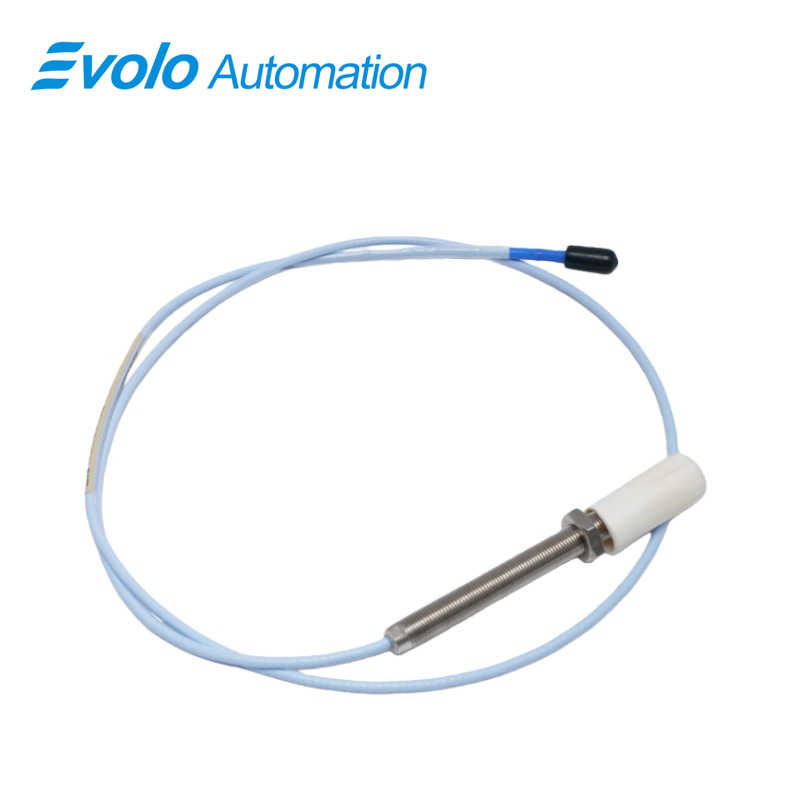

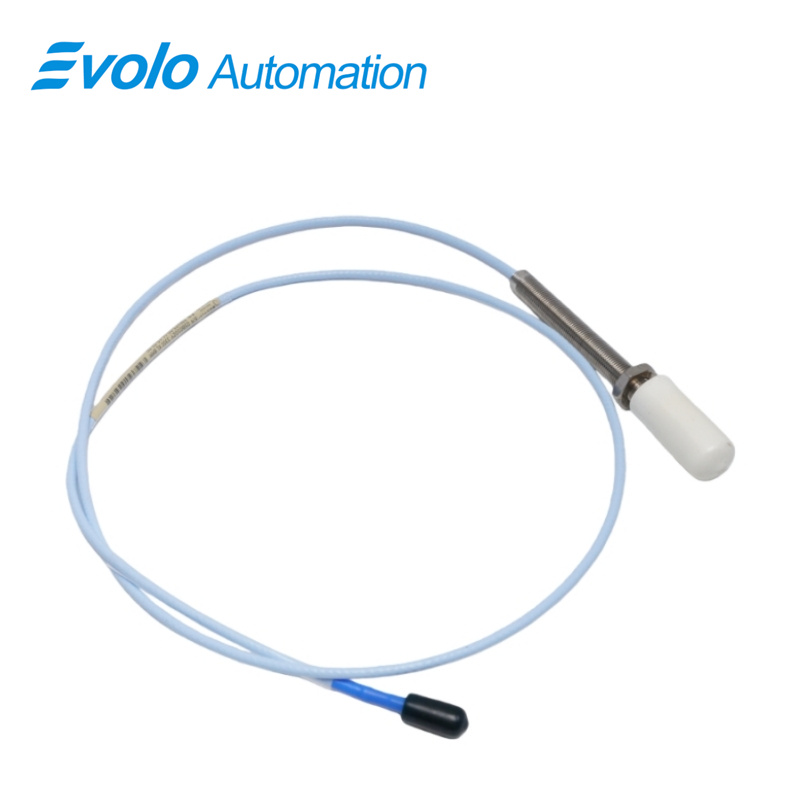

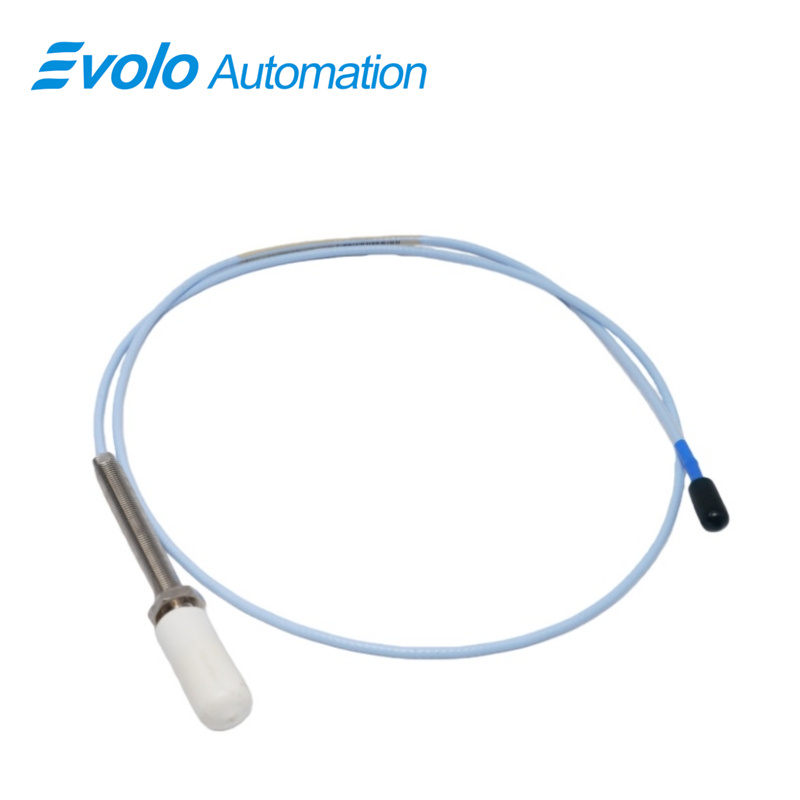

The 330103-00-11-10-02-00 3300 XL ۸ میلیمتر سنسور نزدیکی خروجی ولتاژی تولید میکند که بهطور مستقیم متناسب با فاصله بین نوک آن و سطح هادی مشاهدهشده است و برای اندازهگیریهای استاتیک (موقعیت) و دینامیک (ارتعاش) قابل استفاده است. این سنسور برای سیستمهای اتوماسیون طراحی شده است. 330103-00-11-10-02-00 3300 XL ۸ میلیمتر این سنسور ارتعاش را روی ماشینآلات مجهز به یاتاقانهای فیلم مایع اندازهگیری میکند و سیگنالهای مرجع Keyphasor و سرعت را فراهم میسازد. با محدوده خطی ۲ میلیمتر، مقاومت خروجی ۵۰ اهم و ر thread پروب M10x1، این سنسور بهراحتی در حلقههای نظارت اتوماتیک ادغام میشود. دمای کاری آن از ۵۲- درجه سانتیگراد تا ۱۷۷+ درجه سانتیگراد است و حساسیت تغذیهاش کمتر از ۲ میلیولت به ازای هر ولت ورودی است که اطمینانبخش قابلیت اطمینان سیگنالها برای کنترل فرآیند میباشد. سیمکشی در محل از کابلهای ۱۶ تا ۲۴ AWG (۰٫۲ تا ۱٫۵ میلیمتر مربع) پشتیبانی میکند و ظرفیت خازنی اتصال افزایشی آن ۹/۶۹ پیکوفاراد بر متر است. 330103-00-11-10-02-00 3300 XL ۸ میلیمتر این سنسور از یک کانکتور کوچک کواکسیال نوع ClickLoc استفاده میکند و میتواند با کابلهای اختیاری FluidLoc جفتشده شود تا از نشت روغن در سیستمهای خودکار جلوگیری شود. طراحیهای انحصاری TipLoc و CableLoc، اتصال بین سنسور و کابل را تقویت کرده و اندازهگیری دقیق و امن در سیستمهای خودکار نصبشده در نیروگاهها و واحدهای صنعتی را ممکن میسازند.
کاربردها
اندازهگیری ارتعاش شفت در یاتاقانهای فیلم مایع
The 330103-00-11-10-02-00 3300 XL ۸ میلیمتر این سنسور ارتعاش را در محدوده خطی ۲ میلیمتر و با مقاومت خروجی ۵۰ اهم اندازهگیری میکند. خواندنهای بلادرنگ آن به سیستمهای خودکار اجازه میدهد تا عدم همترازی یا عدم تعادل را در توربینها و پمپها تشخیص دهند و این امر روشهای نگهداری پیشبینانه را بهبود میبخشد. قابلیت عملکرد این سنسور در دامنه دمایی ۵۲- تا ۱۷۷+ درجه سانتیگراد (۶۲- تا ۳۵۰+ درجه فارنهایت) عملکرد قابل اعتماد آن را در شرایط صنعتی بسیار سخت تضمین میکند.
ارائه سیگنالهای Keyphasor برای کنترل سرعت
The 330103-00-11-10-02-00 3300 XL ۸ میلیمتر این سنسور پالسهای Keyphasor را برای نظارت خودکار بر سرعت تولید میکند. طول کابل آن ۱٫۰ متر و ظرفیت خازنی معمولی کابل افزایشی آن ۹/۶۹ پیکوفاراد بر متر است که امکان ادغام آن در سیستمهای SCADA و DCS را فراهم میسازد و بازخورد دقیق چرخشی را برای اتوماسیون صنعتی فراهم میکند.
ادغام در حلقههای نظارت خودکار فرآیند
با پشتیبانی از سیمکشی میدانی برای سایزهای ۱۶ تا ۲۴ AWG (۰٫۲ تا ۱٫۵ میلیمتر مربع)، این 330103-00-11-10-02-00 3300 XL ۸ میلیمتر پروب بهصورت مستقیم به سنسورها و کنترلرهاي Proximitor متصل میشود. این امر امکان جمعآوری و تحلیل پیوسته دادهها را در فرآیندهای نظارت خودکار ماشینآلات و نگهداری پیشبینانه فراهم میکند.
مشخصات
|
دمای کاری و نگهداری: |
-52°C تا +177°C (-62°F تا +350°F) |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
مقاومت خروجی: |
50 Ω |
|
ظرفیت کابل افزایشی: |
69.9 پیکوفاراد بر متر (21.3 پیکوفاراد بر فوت) بهطور معمول |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
مزیت رقابتی
محدودهٔ عملیاتی در دمای بالا
The 330103-00-11-10-02-00 3300 XL ۸ میلیمتر این پروب در دامنه دمایی ۵۲- تا ۱۷۷+ درجه سانتیگراد (۶۲- تا ۳۵۰+ درجه فارنهایت) کار میکند و امکان استفاده از آن را در محیطهای اتوماسیون صنعتی با دمای بالا—که در آن نظارت پیوسته ضروری است—فراهم میسازد.
اتصال محکم سonde به کابل
طراحیهای انحصاری TipLoc و CableLoc این پروب، استحکام کششی ۳۳۰ نیوتون (۷۵ پوند-نیرو) را تأمین میکنند و اطمینان حاصل میشود که 330103-00-11-10-02-00 3300 XL ۸ میلیمتر پروب در طول نظارت خودکار از ارتعاش و موقعیت، اتصالات الکتریکی و مکانیکی امنی را حفظ کند.
خروجی دقیق برای اتوماسیون حلقه بسته
با حساسیت تغذیهای کمتر از ۲ میلیولت به ازای هر ولت تغییر در ورودی و مقاومت خروجی ۵۰ اهم، این 330103-00-11-10-02-00 3300 XL ۸ میلیمتر پروب سیگنالهای دقیقی را برای کنترل خودکار سرعت و ارتعاش فراهم میکند و تحلیل عملکرد تجهیزات و تشخیص خطاهای آنها را بهبود میبخشد.
