بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
330103-00-09-10-02-00 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه (حداقل طول بدون رزوه): |
۰۰ میلیمتر |
|
گزینه طول کلی پوسته (حداقل طول پوسته): |
90 میلیمتر |
|
گزینه طول کل: |
1.0 متر (3.3 فوت) |
|
گزینه کانکتور و نوع کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
لازم نیست |
|
رشته پیچ بدنه پروب: |
M10X1 |
|
حداکثر طول درگیری رشته پیچ: |
۱۵ میلیمتر |
|
ابعاد: |
1.8x1.5x113cm |
|
وزن: |
0.08 kg |
توضیحات

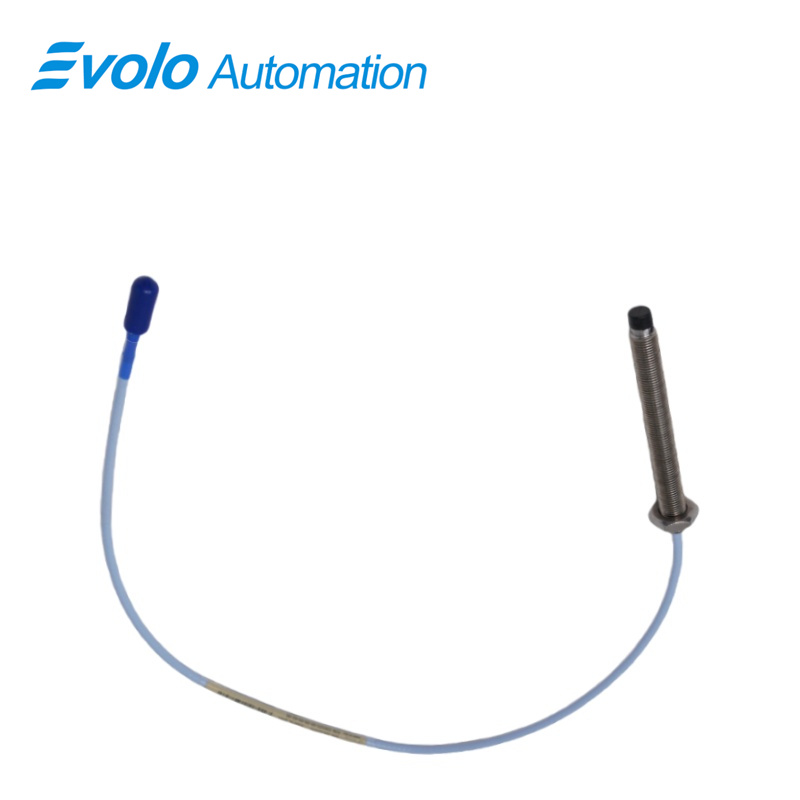

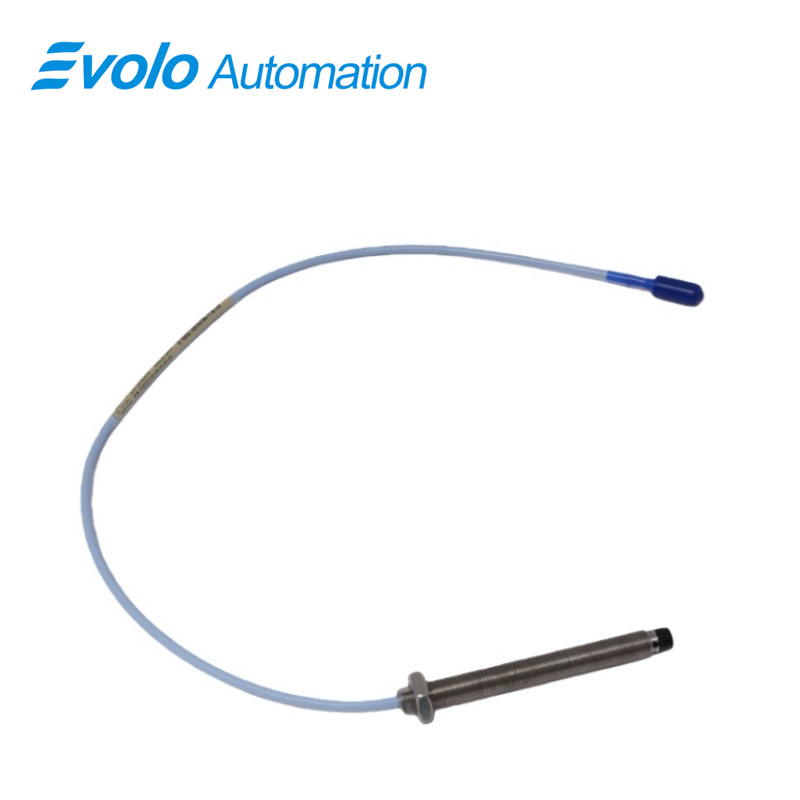

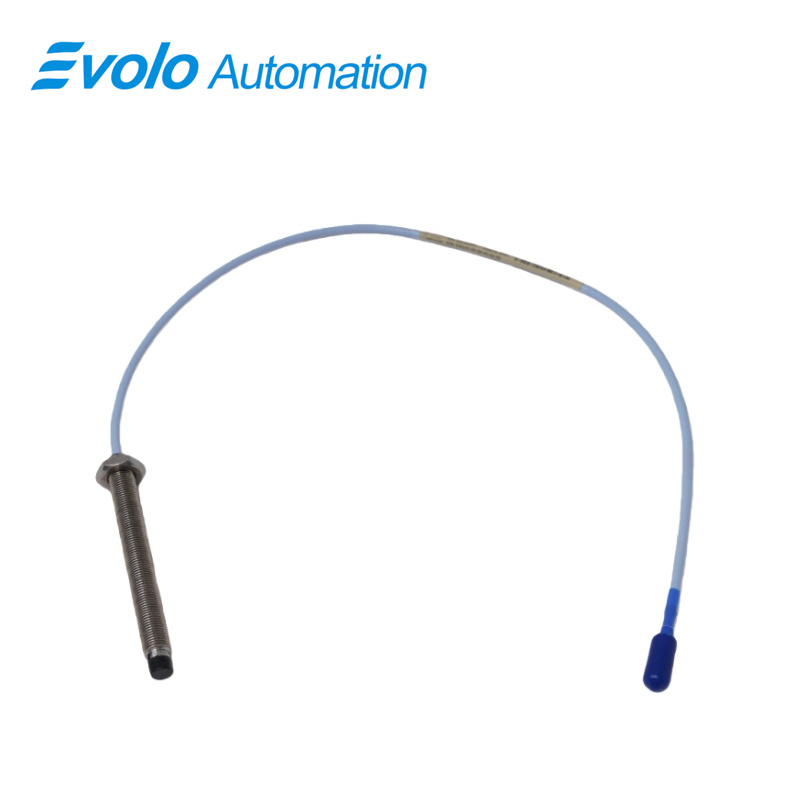

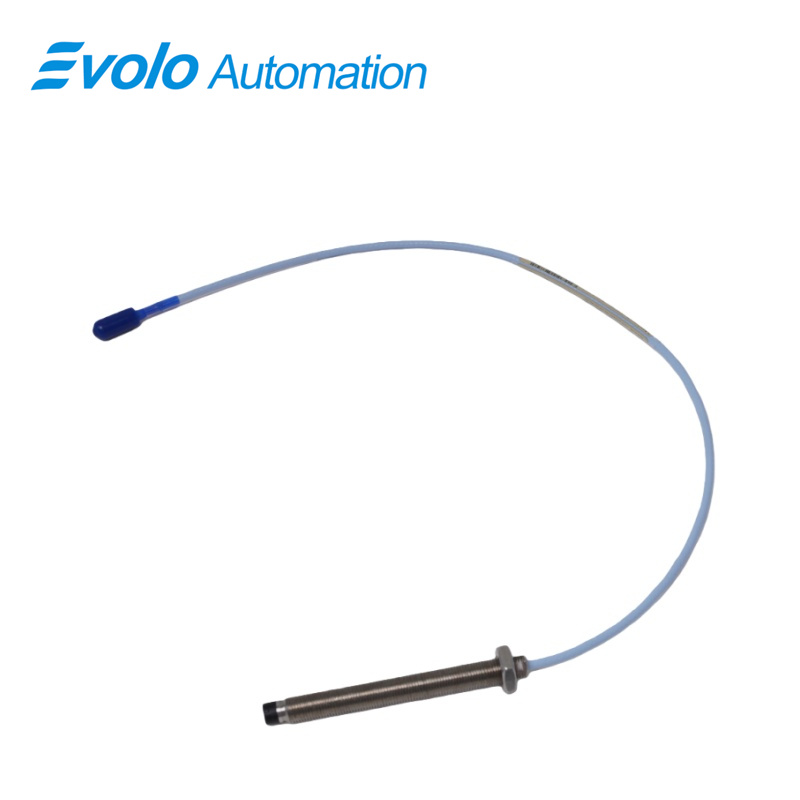

The سنسور نزدیکی 330103-00-09-10-02-00 سری 3300 XL، قطر ۸ میلیمتر یک ولتاژ متناسب با فاصله بین نوک سنسور و سطح هادی هدف تولید میکند و دادههای استاتیک (موقعیت) و دینامیک (ارتعاش) را ثبت مینماید. با طول کلی پوشش ۹۰ میلیمتر، ر thread پیچ M10x1 و حداکثر عمق درگیری پیچ ۱۵ میلیمتر، این 330103-00-09-10-02-00سنسور در سیستمهای نظارت خودکار برای بازخورد بلادرنگ ادغام میشود. کابل استاندارد به طول ۱٫۰ متر دارای اتصالدهنده کوچک کواکسیال نوع ClickLoc و ظرفیت ۶۹٫۹ پیکوفاراد بر متر است و امکان اتصال در محل را برای سیمهایی با سطح مقطع ۰٫۲ تا ۱٫۵ میلیمتر مربع (معادل ۱۶ تا ۲۴ AWG) فراهم میسازد. این سنسور در محدوده دمایی ۵۲- تا ۱۷۷+ درجه سانتیگراد (۶۲- تا ۳۵۰+ درجه فارنهایت) کار میکند و مقاومت خروجی آن ۵۰ اهم است. سنسور نزدیکی 330103-00-09-10-02-00 سری 3300 XL، قطر ۸ میلیمتر این سنسور سیگنالهای قابل اعتمادی را برای سیستمهای کنترل خودکار از جمله PLCها، DCSها و سایر سیستمها فراهم میکند. دامنه خطی ۲ میلیمتری آن اندازهگیریهای دقیق را در ماشینآلات با یاتاقانهای فیلم مایع تضمین میکند، در حالی که کابلهای اختیاری FluidLoc از نشت مایع جلوگیری کرده و ایمنی عملیات خودکار را بهبود میبخشد. این سنسور امکان سازگاری پسرو با سنسورهای سری ۳۳۰۰ غیر-XL و کابلهای افزایشی را فراهم میکند و بنابراین استقرار انعطافپذیری را در کاربردهای اتوماسیون صنعتی ممکن میسازد.
کاربردها
اندازهگیری ارتعاش شفت در یاتاقانهای فیلم مایع
The سنسور نزدیکی 330103-00-09-10-02-00 سری 3300 XL، قطر ۸ میلیمتر این سنسور جابجاییهای بسیار کوچک محور را در دامنه خطی ۲ میلیمتری تشخیص میدهد و امکان نظارت بلادرنگ بر ارتعاشات را در سیستمهای خودکار برای نگهداری پیشبینانه فراهم میکند.
نظارت بر موقعیت روتور برای کنترل سرعت
با خروجی متناسب با فاصله، سنسور سنسور نزدیکی 330103-00-09-10-02-00 سری 3300 XL، قطر ۸ میلیمتر بازخورد دقیق موقعیت را به PLCها و DCSها ارائه میدهد و امکان انجام تنظیمات خودکار سرعت در پمپها، توربینها و کمپرسورها را فراهم میسازد.
تولید سیگنال مرجع Keyphasor
The سنسور نزدیکی 330103-00-09-10-02-00 سری 3300 XL، قطر ۸ میلیمتر این سنسور سیگنال قابل اعتمادی برای زمانبندی Keyphasor ارائه میکند و امکان همگامسازی جمعآوری دادهها و فعالسازی رویدادها در ماشینآلات دوار را در سیستمهای خودکار فراهم میسازد.
ادغام نظارت از راه دور بر شرایط
با استفاده از کابل هممحور کوچکشدهٔ ClickLoc با طول ۱٫۰ متر، که ظرفیت خازنی آن ۶۹٫۹ پیکوفاراد بر متر است، سنسور نزدیکی 330103-00-09-10-02-00 سری 3300 XL، قطر ۸ میلیمتر این سنسور بهراحتی به کابلهای افزایشی و ماژولهای Proximitor متصل میشود تا تشخیصهای از راه دور خودکار امکانپذیر گردد.
مشخصات
|
دمای کاری و نگهداری: |
-52°C تا +177°C (-62°F تا +350°F) |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
مقاومت خروجی: |
50 Ω |
|
ظرفیت کابل افزایشی: |
69.9 پیکوفاراد بر متر (21.3 پیکوفاراد بر فوت) بهطور معمول |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
مزیت رقابتی
محدودهٔ عملیاتی در دمای بالا
The سنسور نزدیکی 330103-00-09-10-02-00 سری 3300 XL، قطر ۸ میلیمتر این سنسور در دمای بین ۵۲- درجه سانتیگراد تا ۱۷۷+ درجه سانتیگراد کار میکند و اندازهگیریهای خودکار پایدار را در محیطهای صنعتی شدید تضمین مینماید.
افزایش مقاومت کششی با طراحی CableLoc
طراحی اختراعشدهٔ CableLoc این سنسور، مقاومت کششی ۳۳۰ نیوتونی را فراهم میکند و اتصال ایمن سنسور را در سیستمهای خودکار بدون افت سیگنال ممکن میسازد.
گزینهٔ FluidLoc برای جلوگیری از نشت
کابل اختیاری FluidLoc از خروج روغن و سایر مایعات از طریق رابط سنسور جلوگیری میکند و بنابراین وقفههای ناشی از نگهداری را کاهش داده و قابلیت اطمینان سیستمهای خودکار را بهبود میبخشد.
سازگاری پشتسرهم با اجزای سری ۳۳۰۰
The سنسور نزدیکی 330103-00-09-10-02-00 سری 3300 XL، قطر ۸ میلیمتر این سنسور از جابهجاییپذیری با سنسورها و کابلهای سری ۳۳۰۰ (غیر از مدل XL) پشتیبانی میکند؛ بنابراین سیستمهای خودکار میتوانند بدون نیاز به بازپیکربندی چیدمان، ارتقا یابند.
خروجی ولتاژ مستقیم برای کنترل اتوماسیون
با مقاومت خروجی ۵۰ اهم و حساسیت تغذیه کمتر از ۲ میلیولت بر ولت، سنسور نزدیکی 330103-00-09-10-02-00 سری 3300 XL، قطر ۸ میلیمتر این پروب سیگنالهای پایداری را برای ادغام در سیستمهای PLC، DCS یا SCADA فراهم میکند.
