بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330881-16-00-395-06-02 |
کمترین مقدار سفارش: |
1 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه پروب و تأییدیهها: |
پروب 8 میلیمتر 3300 XL بدون تأییدیه |
|
گزینه آداپتور فاصله (بعد B): |
بدون آداپتور استندآف |
|
گزینه نفوذ پروب (بعد C): |
395 میلیمتر |
|
گزینه فیتینگها (ارسال به صورت ست): |
یک عدد فیتینگ 3/4-14 NPT، یک عدد کاهنده 3/4-14 NPT به 1/2-14 NPT از جنس SST و دو عدد پلاگ |
|
گزینه رزوه نصب: |
3/4-14 NPT (الزامی اگر گزینه آداپتور فاصله درخواست شود) |
|
ابعاد: |
36.5x9x9.3cm |
|
وزن: |
1.35 کیلوگرم |
توضیح

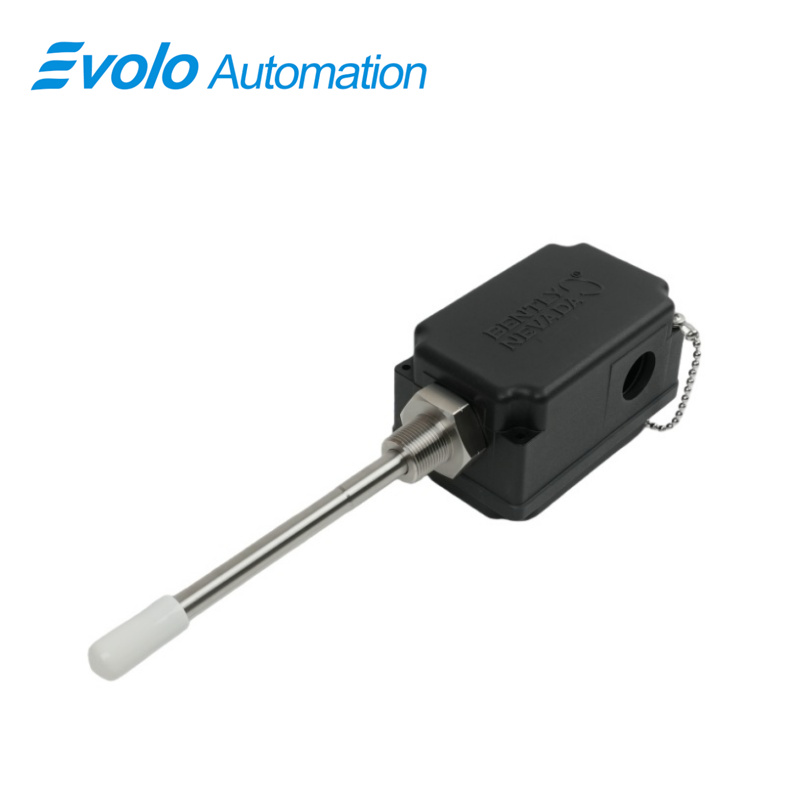

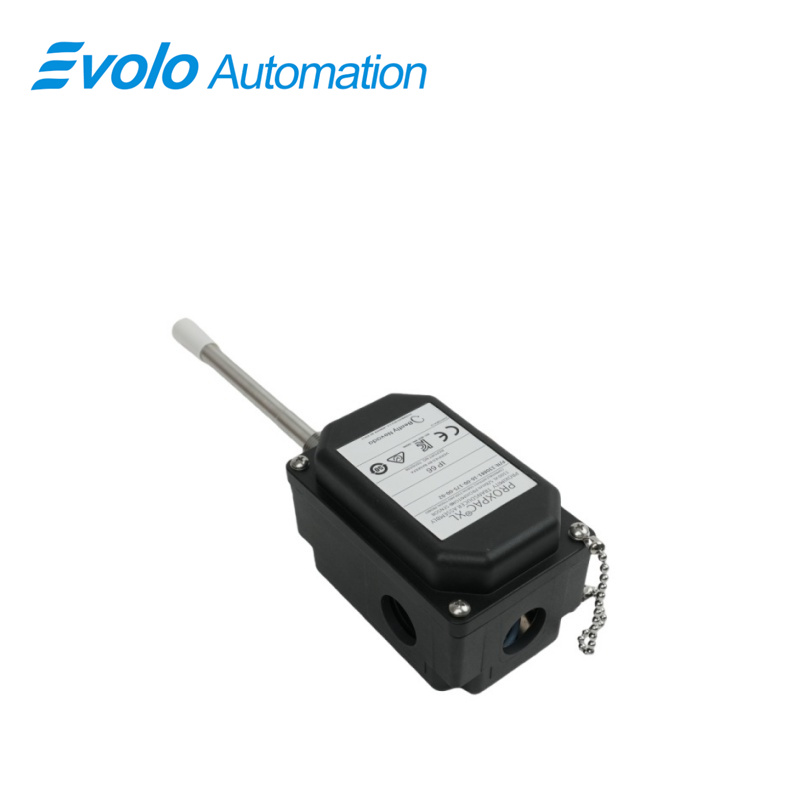

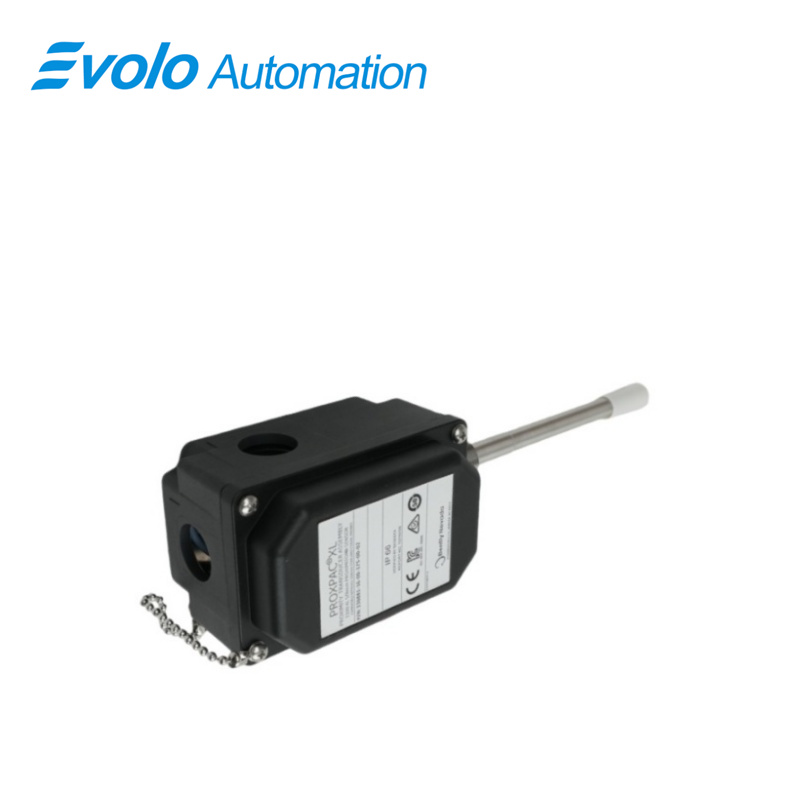

ترانسدیوسر نزدیکی 330881-16-00-395-06-02 PROXPAC XL یک مجموعه سنسور نزدیکی 3300 XL به قطر 8 میلیمتر است که بهطور کامل یکپارچه شده و برای کاربردهای پیشرفته در اتوماسیون صنعتی طراحی شده است. این مجموعه ترانسدیوسر، پ housing محکم PROXPAC را با یک سنسور توکار 3300 XL Proximitor ترکیب میکند و نیاز به کابلهای امتداد و housingهای سنسور جداگانه را حذف میکند و بدین ترتیب نصب را سادهتر کرده و پیچیدگی سیستم را کاهش میدهد. این ترانسدیوسر که برای اندازهگیری دقیق ارتعاش و موقعیت در شفتهایی با قطر بین 50.8 میلیمتر (2 اینچ) تا 76.2 میلیمتر (3 اینچ) طراحی شده، دارای محدوده اندازهگیری خطی 2 میلیمتر (80 میل) و فاصله تنظیم توصیهشده 1.27 میلیمتر (50 میل) است. housing مقاوم آن از جنس پلیفنیلن سولفاید (PPS) تقویتشده با الیاف شیشه و الیاف هادی ساخته شده که دوام عالی، تخلیه الکترواستاتیک مناسب و مقاومت در برابر محیطهای صنعتی سخت را تضمین میکند. این ترانسدیوسر با رتبه IP66 و نوع 4X، بهطور قابل اعتمادی در دمای بین 52- درجه سانتیگراد تا 100+ درجه سانتیگراد (62- درجه فارنهایت تا 212+ درجه فارنهایت) کار میکند و تا دمای 105+ درجه سانتیگراد (221+ درجه فارنهایت) قابل ذخیرهسازی است. سیستم PROXPAC XL با استانداردهای بالای صنعتی در زمینه اتوماسیون سازگار است و مقاومت خروجی ثابت 50 اهم و حساسیت تغذیه بسیار کم (<2 میلیولت تغییر در هر ولت) ارائه میدهد که آن را به گزینهای ایدهآل برای نظارت دقیق در کمپرسورها، توربینها و ماشینآلات فرآیند تبدیل میکند.
کاربردها
نظارت بر ارتعاش محور سرعت بالا
ارتعاشات شعاعی و محوری در ماشینآلات دوار که با سرعت بالا کار میکنند را اندازهگیری میکند و تشخیص زودهنگام عدم تعادل و عدم هممحوری در محورهایی با قطر ۵۰٫۸ تا ۷۶٫۲ میلیمتر را تضمین میکند.
اندازهگیری موقعیت در ماشینآلات حساس
دادههای دقیق موقعیت استاتیکی و دینامیکی محور را برای یاتاقانهای فیلم سیال فراهم میکند و همخطی دقیق و کنترل حرکت را در کمپرسورهای صنعتی امکانپذیر میسازد.
نصب ترانسدیوسرهای خودمختف
نیاز به کابلهای امتداد و جعبههای جداگانه پروکسیمیتور را حذف میکند و امکان نصب در مناطق فشرده یا متراکم با حداقل پیچیدگی سیمکشی را فراهم میآورد.
عملکرد در محیطهای سخت
مقاوم در برابر شرایط سخت، از جمله گرد و غبار، رطوبت و تماس با مواد شیمیایی، به دلیل بدنه PPS با رتبه IP66 و نوع 4X با تقویت الیاف رسانای الکتریکی.
بازخورد اتوماسیون و کنترل صنعتی
خروجی خطی و پایداری را برای سیستمهای اتوماسیون بلادرنگ فراهم میکند و نگهداری پیشبینانه، کنترل فرآیند و تولید سیگنال مرجع کیفازور را تسهیل میسازد.
مشخصات
|
حساسیت تغذیه: |
< 2 میلیولت تغییر در خروجی به ازای هر ولت تغییر در ورودی |
|
مقاومت خروجی: |
50 Ω |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
|
تنظیم فاصله توصیهشده: |
1.27 میلیمتر (50 میلها) |
|
حداقل قطر شفت: |
50.8 میلیمتر (2.0 اینچ) |
|
قطر توصیهشده شفت: |
76.2 میلیمتر (3.0 اینچ) |
|
رتبه حفاظت حفاظ: |
IP66 (تأییدشده توسط گزارش BASEEFA با شماره T07\/0709) |
|
دمای عملیاتی: |
-52°C تا +100°C (-62°F تا +212°F) |
|
دمای ذخیره سازی: |
-52°C تا +105°C (-62°F تا +221°F) |
مزیت رقابتی
طراحی یکپارچه برای نصب سادهشده
سنسور تعبیهشده 3300 XL Proximitor زمان نصب را کاهش میدهد و کابلهای امتداد را حذف میکند و در نتیجه پیچیدگی سیستم و نقاط احتمالی خرابی را کاهش میدهد.
ماده مقاوم پوسته
پوسته PPS تقویتشده با الیاف شیشه و رسانا دوام، پراکنش الکترواستاتیک و قابلیت اطمینان بلندمدت را در محیطهای صنعتی سخت تضمین میکند.
دامنه دمای عملیاتی وسیع
عملکرد از دمای -52°C تا +100°C (-62°F تا +212°F) امکان استقرار در شرایط دمایی شدید را بدون کاهش کیفیت سیگنال فراهم میکند.
دقت بالای اندازهگیری
محدوده خطی 2 میلیمتر (80 میل) همراه با فاصله توصیهشده دقیق 1.27 میلیمتر (50 میل) نظارت دقیق ارتعاش و موقعیت را در محدوده وسیعی از قطر شفتها تضمین میکند.
حفاظت در برابر محیطهای شدید
دارای رتبه IP66 و نوع 4X، که محافظت کامل در برابر گرد و غبار، رطوبت و عناصر خورنده را فراهم میکند و عملکرد ایمن و قابل اعتماد را در ماشینآلات فرآیندی حیاتی پشتیبانی میکند.
