بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام تجاری: |
بنتلی نوادا |
شماره مدل: |
3300/50-02-01-00-00 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه نوع دورسنج |
دورسنج صفر سرعت |
|
گزینه رله هشدار |
با رزین اپوکسی درزبندیشده |
|
گزینه تأیید سازمانها |
لازم نیست |
|
گزینهٔ سد ایمنی |
هیچ |
|
نام محصول |
تاشومتر 3300/50 |
|
عملکرد |
اندازهگیری سرعت چرخش، شتاب و خروجی صفر سرعت محور؛ پذیرش دو ورودی ترانسدیوسر با منطق رأیگیری داخلی؛ ارائهٔ وضعیت هشدار از طریق تماسهای رله |
|
ورودیهای سیگنال |
پذیرش دو سیگنال ترانسدیوسر از پروبهای نزدیکی سریهای بنتلی نوادا ۳۳۰۰، ۷۲۰۰ یا ۳۰۰۰؛ دریافتکنندههای مغناطیسی (برای حالت صفر سرعت توصیه نمیشود) |
|
مقاومت ورودی |
۱۰ کیلو اهم |
|
مصرف برق |
تقریباً ۲٫۵ وات |
|
محدوده مانیتور |
سرعت محور: ۱ تا ۹۹٬۹۹۹ دور در دقیقه؛ شتاب/کاهش سرعت روتور: ۹٬۹۹۹- تا ۹٬۹۹۹ دور در دقیقه در دقیقه؛ صفر سرعت کمتر از ۱۰۰ دور در دقیقه |
|
دقت پردازش سیگنال |
±۱ دور در دقیقه برای سرعت؛ ±۲۰ دور در دقیقه در دقیقه برای شتاب روتور؛ مشخصشده در دمای +۲۵°C (+۷۷°F) |
|
تنظیم خودکار آستانه سنسور |
۱۰ هرتز تا ۱۰ کیلوهرتز (≥۶۰۰ دور در دقیقه برای ۱ رویداد در هر دور) |
|
دوره کاری تنظیم سنسور |
حداقل ۱٪ |
|
محدوده ولتاژ سازگار با ترانسدیوسر (خروجیهای جریان) |
۰ تا +۱۲ ولت مستقیم؛ مقاومت بار ۰–۶۰۰ اهم با گزینه جریان +۴ تا +۲۰ میلیآمپر |
|
خروجیهای ترانسدوسور با بافر |
یک اتصالدهنده هممحور برای هر سنسور روی پنل جلویی؛ محافظتشده در برابر اتصال کوتاه |
|
مماندگی خروجی |
100 Ω |
|
ولتاژ تغذیه ترانسدیوسر |
قابل برنامهریزی توسط کاربر از طریق منبع تغذیه برای -۲۴ ولت مستقیم یا -۱۸ ولت مستقیم؛ محدودیت جریان بهصورت جداگانه برای هر نظارتکننده |
|
ابعاد: |
۵٫۱×۳۲×۲۰٫۵ سانتیمتر |
|
وزن: |
1.18 کیلوگرم |
توضیحات

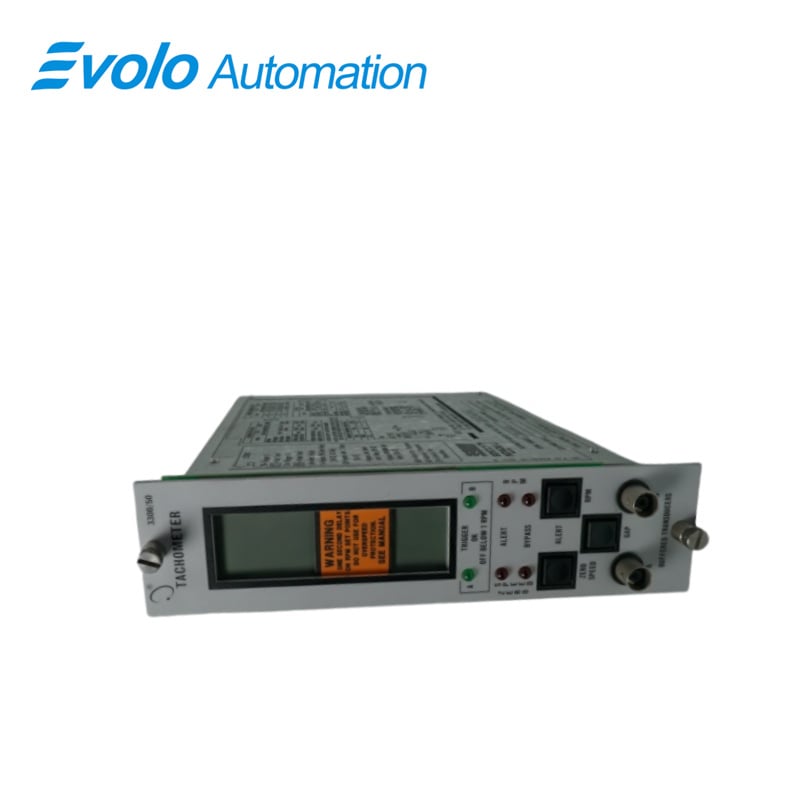

The دورسنج 3300/50-02-01-00-00 بهصورت مداوم سرعت چرخش شفت را از ۱ تا ۹۹٬۹۹۹ دور در دقیقه اندازهگیری میکند، شتاب/کاهش سرعت روتور را از ۹٬۹۹۹- تا ۹٬۹۹۹ دور در دقیقه در دقیقه محاسبه میکند و خروجی صفر سرعت را برای سرعتهای پایینتر از ۱۰۰ دور در دقیقه فراهم میسازد. این دستگاه دورسنج 3300/50-02-01-00-00 ورودی دو سنسور را از پروبهای نزدیکی سریهای بنتلی نوادا ۳۳۰۰، ۷۲۰۰ یا ۳۰۰۰ میپذیرد و از منطق رأیگیری داخلی برای کاهش خواندنهای نادرست در صورت خرابی یکی از سنسورها استفاده میکند. مصرف توان اسمی ۲٫۵ وات، امپدانس ورودی ۱۰ کیلو اهم و خروجیهای بافرشده برای هر سنسور با امپدانس ۱۰۰ اهم و محافظت در برابر اتصال کوتاه هستند. خروجیهای ولتاژی/جریانی (۰ تا +۱۲ ولت مستقیم، +۴ تا +۲۰ میلیآمپر) امکان اتصال مستقیم به سیستمهای اتوماسیون و کنترل را فراهم میکنند. دقت شرطدهی سیگنال ±۱ دور در دقیقه برای سرعت و ±۲۰ دور در دقیقه در دقیقه برای شتاب روتور در دمای +۲۵ درجه سلسیوس است. محدوده کاری ۰ تا +۶۵ درجه سلسیوس، محدوده نگهداری از −۴۰ تا +۸۵ درجه سلسیوس و رطوبت نسبی حداکثر ۹۵٪ است. دورسنج 3300/50-02-01-00-00 دارای نشانگرهای LED سبز برای وضعیت OK، نشانگرهای LED قرمز برای شرایط خروج اولیه (first-out) و نشانگر LED دورزنی (Bypass) است که امکان نظارت خودکار دقیق و تشخیص زودهنگام انحرافات سرعت چرخشی را در سیستمهای صنعتی فراهم میکند.
کاربردها
نظارت بر شفت توربینهای پرسرعت
The دورسنج 3300/50-02-01-00-00 سرعت شفت را در محدوده ۱ تا ۹۹٬۹۹۹ دور در دقیقه اندازهگیری میکند و سیگنالهای ولتاژی یا جریانی بلادرنگ را به سیستمهای کنترل خودکار ارسال میکند تا کنترل دقیق سرعت توربینها و ژنراتورها امکانپذیر شود.
پایش شتاب روتور برای محافظت خودکار
با دقت پردازش سیگنال ±۲۰ دور در دقیقه در دقیقه، دورسنج 3300/50-02-01-00-00 شتاب و کاهش سرعت روتور را تشخیص میدهد و در کمپرسورها، پمپها و تجهیزات چرخان پرسرعت، هشدارهای خودکار یا قفلهای ایمنی را فعال میسازد.
فعالسازی تشخیص سرعت صفر و قفلهای ایمنی
The دورسنج 3300/50-02-01-00-00 خروجی سرعت صفر را در سرعتهای پایینتر از ۱۰۰ دور در دقیقه ارائه میدهد و دنبالههای خودکار راهاندازی/توقف یا قفلهای ایمنی در ماشینآلات صنعتی بزرگ را فعال میسازد.
ادغام ورودیهای دو حسگر برای رأیگیری خودکار
دو سیگنال حسگر را میپذیرد، دورسنج 3300/50-02-01-00-00 از منطق رأیگیری داخلی برای کاهش خواندنهای نادرست سرعت استفاده میکند و قابلیت اطمینان سیستمهای نظارت خودکار را افزایش میدهد.
مشخصات
|
دماي عملکرد |
۰°س تا +۶۵°س (+۳۲°ف تا +۱۵۰°ف) |
|
دماي ذخیره سازی |
-40°C تا +85°C (-40°F تا +185°F) |
|
رطوبت نسبی |
تا ۹۵ درصد، بدون ایجاد شبنم |
|
نیاز فضایی در رک |
یک موقعیت رک (به جز موقعیتهای ۱ و ۲ که برای منبع تغذیه و نظارتکننده سیستم اختصاص داده شدهاند) |
|
نشانگرهای LED وضعیت OK |
یک LED سبز برای هر ترانسدیوسر؛ خاموش = سرعت کمتر از ۱ دور در دقیقه یا بیشتر از ۹۹٬۹۹۹ دور در دقیقه؛ چشمکزن با فرکانس ۵ هرتز = کدهای خطای ذخیرهشده؛ LED قرمز Bypass روشن در صورت دور زدن نظارتکننده |
|
نمایشگرهای LED هشدار |
دو LED قرمز برای هر کانال بهمنظور هشدار ۱ و هشدار ۲؛ چشمکزن = اولین خروجی؛ این سیگنالها از طریق اتوبوس هشدار اولین خروجی رک ارسال میشوند |
|
نشانگرهای LED وضعیت Bypass |
یک LED قرمز نشاندهنده عملکردهای دور زدن هشدار ۲ و دور زدن رک/نظارتکننده است |
مزیت رقابتی
اندازهگیری با دقت بالا برای کنترل خودکار
The دورسنج 3300/50-02-01-00-00 دقت سرعت ±۱ دور در دقیقه و دقت شتاب ±۲۰ دور در دقیقه در دمای +۲۵°C را تأمین میکند و نظارت و کنترل دقیق ماشینآلات پرسرعت را در سیستمهای خودکار فراهم میسازد.
خروجیهای بافرشده با حفاظت در برابر اتصال کوتاه
The دورسنج 3300/50-02-01-00-00 خروجیهای بافرشدهٔ محوری جلویی و ترمینال عقبی با امپدانس ۱۰۰ اُهم را ارائه میدهد که اتصال ایمن به PLCها، سیستمهای DCS یا سایر سیستمهای اتوماسیون را تضمین میکند.
طراحی کممصرف برای ادغام در رک
با مصرف نامی تنها ۲٫۵ وات، دورسنج 3300/50-02-01-00-00 میتوان آن را در کنار چندین نظارتکنندهٔ سیستم ۳۳۰۰ نصب کرد بدون اینکه محدودیتهای توان رک تجاوز شود.
نمایشگرهای LED برای بازخورد سیستمهای خودکار
LEDهای سبز OK، قرمز Alert و Bypass روی دورسنج 3300/50-02-01-00-00 بازخورد بصری فوری را برای ادغام با سیستمهای اتوماسیون صنعتی و سیستمهای هشدار فراهم میکنند.
