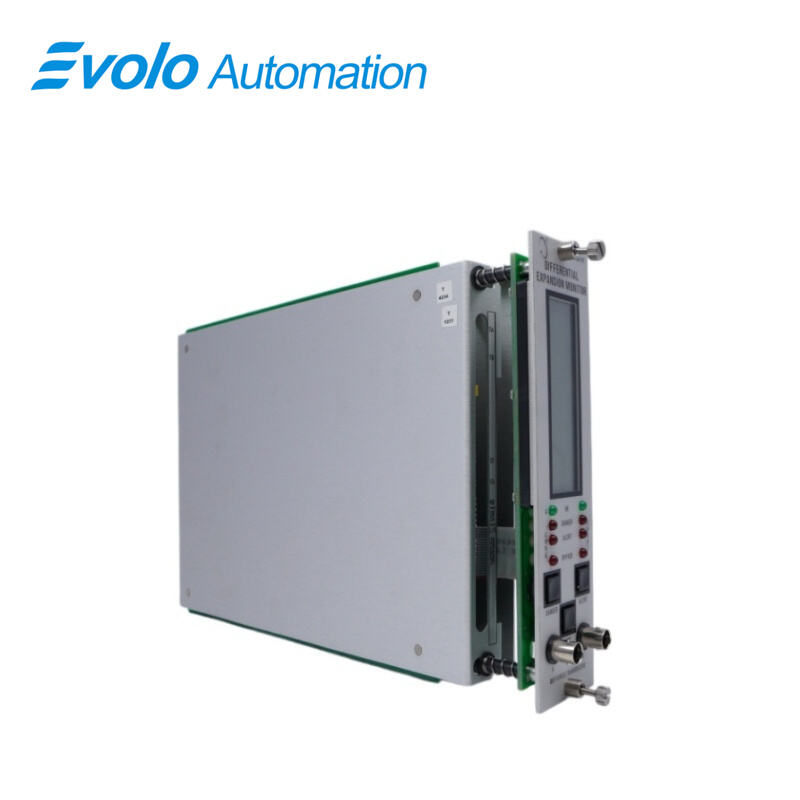

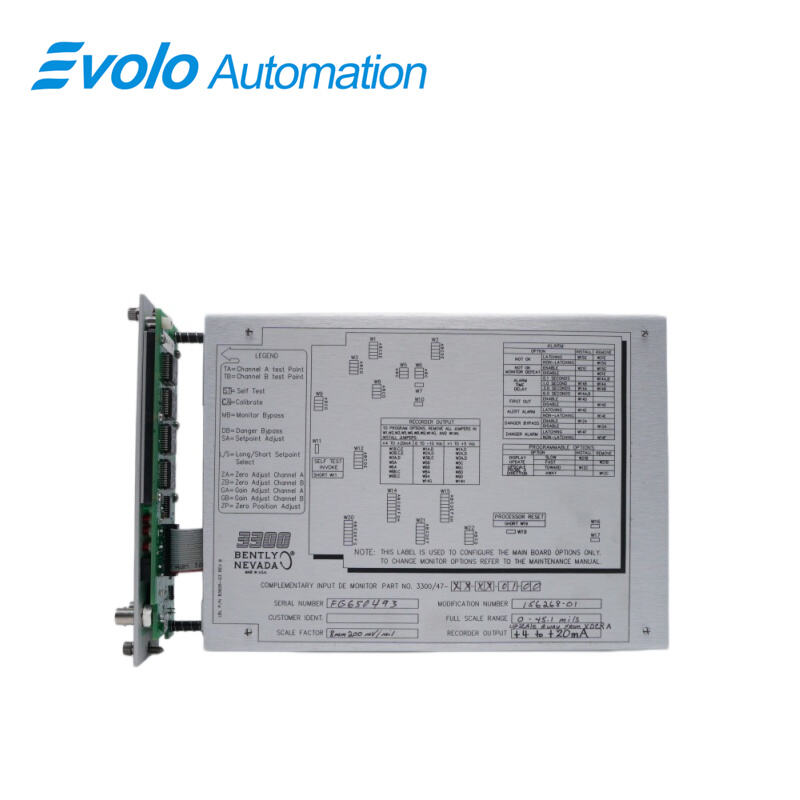

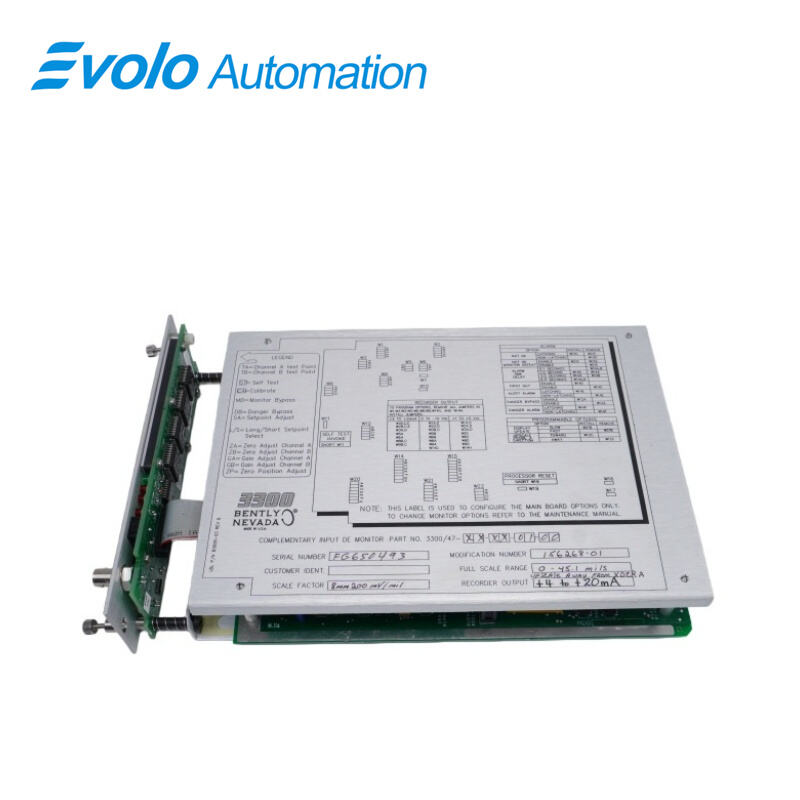

مانیتور گسترش دیفرانسیلی تکمیلی 3300/47

مرور کلی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	بنتلی نوادا
شماره مدل:	3300/47
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

توضیحات

The مانیتور گسترش دیفرانسیلی تکمیلی 3300/47 برای اندازه‌گیری انبساط تفاضلی در ماشین‌آلات بزرگ با استفاده از دو پروب نزدیکی در آرایشی مکمل، که یک کانال را با دامنه‌ای تا دو برابر دامنه خطی یک ترانسدیوسر تکی فراهم می‌کند. مانیتور گسترش دیفرانسیلی تکمیلی 3300/47 دو سیگنال ترانسدیوسر را با امپدانس ورودی ۱۰ کیلو اهم می‌پذیرد و ضرایب مقیاس‌گذاری قابل انتخاب با جامپر عبارتند از: ۱۰۰ میلی‌ولت در میل، ۲۰ میلی‌ولت در میل یا ۱۰ میلی‌ولت در میل. دقت شرایط‌دهی سیگنال معمولاً ±۰/۳۳٪ و حداکثر ±۱٪ در دمای ۲۵ درجه سلسیوس است.

The مانیتور گسترش دیفرانسیلی تکمیلی 3300/47 سیگنال‌های ولتاژ (۰ تا +۱۲ ولت مستقیم) و جریان (+۴ تا +۲۰ میلی‌آمپر) را با امپدانس ۱۰۰ اهم خروجی می‌دهد و خروجی‌های بافرشده از طریق کانکتورهای کواکسیال جلو و ترمینال‌های عقب با محافظت در برابر اتصال کوتاه فراهم می‌شوند. نمایشگر ال‌سی‌دی نواری عمودی ۸۳ میلی‌متری غیرچندکاناله، هم بزرگی و هم جهت گسترش تفاضلی را در محدوده ±۱٫۶٪ از مقیاس کامل نشان می‌دهد. چهار نقطه تنظیم آلارم قابل تنظیم دیجیتالی (دو مورد بالاتر و دو مورد پایین‌تر از حد مجاز) و نشانگرهای LED برای وضعیت‌های OK (مناسب)، Alert (هشدار)، Danger (خطر) و Bypass (دور زدن) امکان نظارت خودکار را فراهم می‌کنند. دمای کاری از ۰ درجه سانتی‌گراد تا +۶۵ درجه سانتی‌گراد، دمای نگهداری از ۴۰- درجه سانتی‌گراد تا +۸۵ درجه سانتی‌گراد و مصرف توان اسمی ۱٫۵ وات است. این مانیتور گسترش دیفرانسیلی تکمیلی 3300/47 برای نظارت خودکار بر گسترش تفاضلی در توربین‌ها، ژنراتورها و سایر ماشین‌آلات چرخان بزرگ ایده‌آل است.

کاربردها

نظارت بر گسترش حلقه‌ای توربین‌های بزرگ با محدوده گسترش‌یافته
The مانیتور گسترش دیفرانسیلی تکمیلی 3300/47 از دو حسگر نزدیکی مکمل برای نظارت بر انبساط حلقه روتور تا ۵۰ میلی‌متر استفاده می‌کند که این مقدار از محدودهٔ یک حسگر تکی فراتر می‌رود و امکان تشخیص دقیق و خودکار حرکت محوری بحرانی را فراهم می‌سازد.

فعال‌سازی خودکار سیگنال‌دهی هشدار در صورت انبساط بیش‌ازحد یا کم‌تر از حد
با استفاده از چهار نقطهٔ تنظیم‌شوندهٔ دیجیتالی برای هشدار، مانیتور گسترش دیفرانسیلی تکمیلی 3300/47 هشدارهای «اخطار» و «خطر» را مستقیماً به سیستم‌های PLC یا DCS ارسال می‌کند زمانی که انبساط از ±۱٫۶٪ مقیاس کامل فراتر رود و اقدامات محافظتی خودکار را پشتیبانی می‌کند.

ارسال داده‌های انبساط به‌صورت بلادرنگ به سیستم‌های کنترل
The مانیتور گسترش دیفرانسیلی تکمیلی 3300/47 خروجی‌های ولتاژی (۰ تا +۱۲ ولت DC) و جریانی (+۴ تا +۲۰ میلی‌آمپر) با امپدانس ۱۰۰ اهم را ارائه می‌دهد و داده‌های با دقت بالا را برای سیستم‌های نظارتی و کنترلی خودکار تأمین می‌کند.

حفظ اندازه‌گیری مداوم با قابلیت جابه‌جایی انعطاف‌پذیر حسگرها
با چیدمان مکمل دو حسگر، مانیتور گسترش دیفرانسیلی تکمیلی 3300/47 اطمینان حاصل می‌شود که هنگامی که حلقه در جهتی فراتر از محدودهٔ یکی از حسگرها حرکت می‌کند، حسگر دیگر همچنان در محدودهٔ کاری خود باقی می‌ماند و نظارت بدون وقفه را تا ۵۰ میلی‌متر حفظ می‌کند.

مشخصات

مزیت رقابتی

پایش دو محدوده با ترانسدیوسرهای استاندارد
The مانیتور گسترش دیفرانسیلی تکمیلی 3300/47 با استفاده از دو پروب نزدیکی ۱۰ کیلو اهم، اندازه‌گیری تا ۵۰ میلی‌متر را محقق می‌سازد و بدون نیاز به سخت‌افزار اضافی، محدوده مؤثر یک ترانسدیوسر تکی را دو برابر می‌کند.

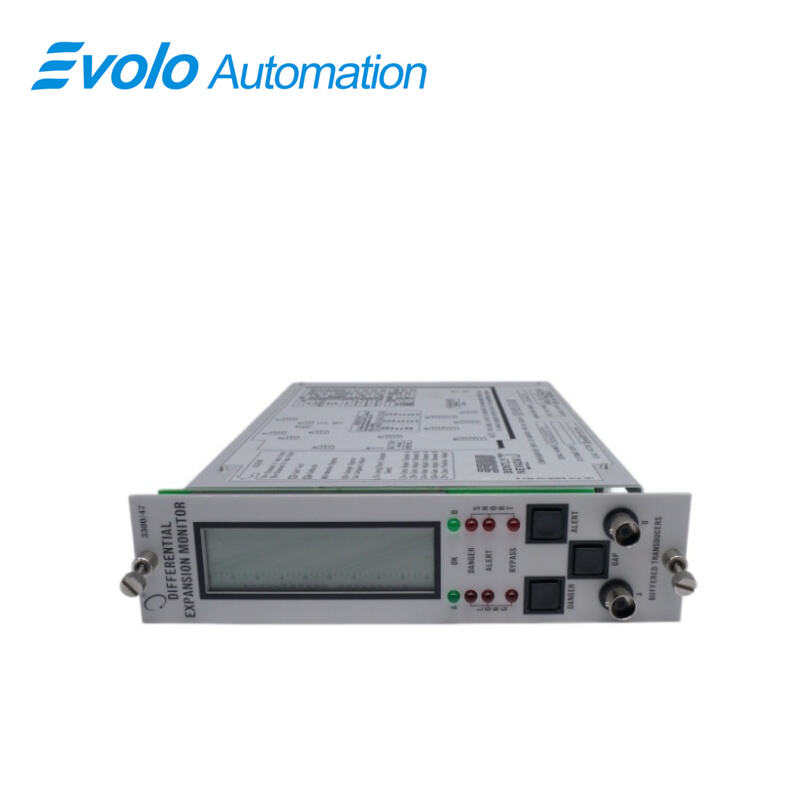

صفحه نمایش ال‌سی‌دی با وضوح بالا برای نمایش دامنه و جهت
The مانیتور گسترش دیفرانسیلی تکمیلی 3300/47 دامنه و جهت گسترش تفاضلی را روی صفحه نمایش ال‌سی‌دی نواری عمودی با ارتفاع ۸۳ میلی‌متر نمایش می‌دهد که دارای وضوح ±۱٫۶٪ از محدوده کامل است و برای پایش خودکار دقیق مناسب است.

خروجی‌های بافرشده برای ادغام ایمن در سیستم‌های اتوماسیون
خروجی‌های بافرشده جلویی کواکسیال و عقبی ترمینالی با امپدانس ۱۰۰ اُهم روی مانیتور گسترش دیفرانسیلی تکمیلی 3300/47 حفاظت در برابر اتصال کوتاه را فراهم می‌کنند و اتصال ایمن به سیستم‌های کنترل و جمع‌آوری داده‌ها را ممکن می‌سازند.

کارکرد کم‌مصرف برای نصب متراکم در رک‌ها
با مصرف توان اسمی تنها ۱٫۵ وات، این دستگاه مانیتور گسترش دیفرانسیلی تکمیلی 3300/47 می‌تواند در رک‌های اتوماسیون همراه با چندین واحد دیگر نصب شود بدون اینکه محدودیت‌های توان تجاوز شود و پایش مستمر ماشین‌آلات بزرگ را پشتیبانی می‌کند.
