3300/47 Tamamlayıcı Girişli Differensial Genişlənmə Monitoru, Çin 3300/47 Tamamlayıcı Girişli Differensial Genişlənmə Monitoru İstehsalçıları, Təchizatçıları, Zavodu

Ümumi baxış

Əsas Yer:	ABŞ
Marka adı:	Bently Nevada
Model nömrəsi:	3300/47
Qablaşdırma Detalları:	Orijinal yeni Fabrika Qutusu
İstedak Vaxtı:	5-7 gün
Ödəmə şərtləri:	T/T
Təchizat qabiliyi:	Anbarda

Qısa Məlumat

Məhsulun adı	3300/47 Tamamlayıcı Girişli Differensial Genişlənmə Monitoru
Funksiya	İki yaxınlıq probundan istifadə edərək differensial genişlənməni ölçür; qiymət və istiqaməti LCD ekranda göstərir; tək çeviriciyin xətti diapazonunun iki qatına qədər monitorinq diapazonuna imkan verir
Siqnal Girişləri	İki yaxınlıq probu sensor siqnalını qəbul edir
Giriş impülsu	10 kΩ
Siqnal Ölçüsü Əmsalı	Jumpervla seçilməli: 100 mV/mil (4 V/mm), 20 mV/mil (0,787 V/mm) və ya 10 mV/mil (3,92 V/mm)
Enerji sömrəsi	Nominal 1,5 Vt
Siqnal Emalı Dəqiqliyi	±0,33% tipik, +25°C (+77°F) temperaturda maksimum ±1%
Çıxış Impedansı (Gərginlik Çıxışları)	100 Ω; minimum yükləmə müqaviməti 10 kΩ
Gərginlik Uyğunluğu (Cərəyan Çıxışları)	0-dan +12 Vdc-yə qədər; +4-dən +20 mA variantında yükləmə müqaviməti 0–600 Ω
Buferlənmiş Sensor Çıxışları	Hər bir sensor üçün bir koaksial konektor (ön tərəf) və hər bir kanal üçün bir terminal (arxa tərəf); qısa qapanmaya qarşı müdafiə olunmuşdur
Buferlənmiş Çıxış İmpedansı	100 Ω
İşləm temperaturu	0°C-dən +65°C-ə qədər (+32°F-dən +150°F-ə qədər)
Saxlama temperaturu	-40°C-dən +85°C-ə (-40°F-dən +185°F-ə) qədər
Nisbət Rütubəti	95%-ə qədər, kondensasiya olmamaqla
Ölçü:	5,1 sm x 20,3 sm x 33,0 sm
Çəki:	1.1 kq

Təsvir

The 3300/47 Tamamlayıcı Girişli Differensial Genişlənmə Monitoru i̇ki yaxınlıq probundan istifadə edərək böyük maşınların diferensial genişlənməsini ölçür; problar tamamlayıcı düzülüşdə yerləşdirilir və tək sensorun xətti ölçüsünün iki dəfəsi qədər ölçüsünü təmin edən bir kanal verir. 3300/47 Tamamlayıcı Girişli Differensial Genişlənmə Monitoru 10 kΩ giriş impendansı olan iki sensor siqnalını qəbul edir və keçidli seçilə bilən miqyas əmsalları 100 mV/mil, 20 mV/mil və ya 10 mV/mil-dir. Siqnal emalı dəqiqliyi tipik olaraq ±0,33 %, maksimum olaraq isə 25°C-də ±1 % təşkil edir.

The 3300/47 Tamamlayıcı Girişli Differensial Genişlənmə Monitoru giriş gərginliyi (0–+12 Vdc) və cərəyan (+4–+20 mA) siqnallarını 100 Ω impendansla çıxarır; həmçinin qısa qapanmaya qarşı müdafiə olunmuş ön koaksial konektorlar və arxa terminallar vasitəsilə buferlənmiş çıxışlar təmin edir. Qarışıq olmayan 83 mm şaquli barqraf LCD ekran diferensial genişlənmənin həm qiymətini, həm də istiqamətini ±1,6 % tam miqyas dəqiqliyi ilə göstərir. Dörd rəqəmsal olaraq ayarlanabilən alarm nöqtəsi (iki üst, iki alt), eləcə də OK, Xəbərdarlıq, Təhlükə və Keçid üçün LED göstəriciləri avtomatlaşdırılmış monitorinqə imkan verir. İş temperaturu 0°C–+65°C, saxlama temperaturu –40°C–+85°C, nominal enerji istehlakı isə 1,5 Vt-dir. 3300/47 Tamamlayıcı Girişli Differensial Genişlənmə Monitoru turbinalarda, generatorlarda və digər böyük fırlanan maşınlarda avtomatlaşdırılmış diferensial genişlənmə monitorinqi üçün idealdir.

Tətbiqlər

Uzadılmış diapazonla böyük turbin yuvasının genişlənməsini izləyin
The 3300/47 Tamamlayıcı Girişli Differensial Genişlənmə Monitoru rotor yuvasının 50 mm-ə qədər genişlənməsini izləmək üçün iki tamamlayıcı yaxınlıq sensorundan istifadə edir; bu, tək bir sensorun ölçmə diapazonunu aşır və kritik oxlu hərəkətin dəqiq avtomatlaşdırılmış aşkarlanmasına imkan verir.

Genişlənmənin çox və ya az olması halında siqnalın avtomatlaşdırılması
Dörd rəqəmsal olaraq ayarlanabilən siqnal nöqtəsindən istifadə edərək, 3300/47 Tamamlayıcı Girişli Differensial Genişlənmə Monitoru genişlənmə tam miqyaslı göstəricinin ±1,6%-ni keçdikdə Siqnal və Təhlükə siqnallarını birbaşa PLC və ya DCS sistemlərinə ötürür; bu, avtomatlaşdırılmış qoruyucu tədbirlərin həyata keçirilməsini dəstəkləyir.

Gerçek zamanlı genişlənmə məlumatlarını idarəetmə sistemlərinə ötürmək
The 3300/47 Tamamlayıcı Girişli Differensial Genişlənmə Monitoru yüksək dəqiqlikli məlumatların avtomatlaşdırılmış monitorinq və idarəetmə sistemləri üçün təmin edilməsini təmin edən gərginlik çıxışları (0–+12 Vdc) və cərəyan çıxışları (+4–+20 mA) ilə 100 Ω impendans təqdim edir.

Esnek sensor yerləşdirilməsi ilə davamlı ölçü aparılması
Iki sensoru tamamlayıcı şəkildə yerləşdirərək, 3300/47 Tamamlayıcı Girişli Differensial Genişlənmə Monitoru yuva başqa bir sensorun ölçmə diapazonunu keçdikdə hələ də ölçmə diapazonunda qalan bir sensorun işləməsini təmin edir və beləliklə, 50 mm-ə qədər davamlı monitorinqi saxlayır.

Spesifikasiyalar

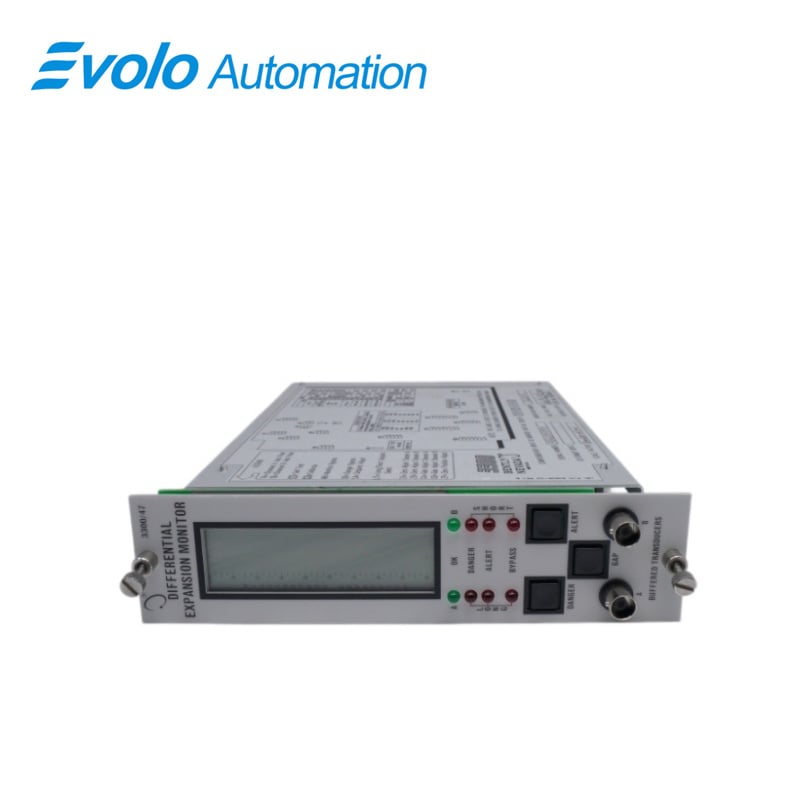

Göstərəc növü	Qeyri-multipleks vertikal barqraf LCD; hər kanalda 63 fərdi segment; orta miqyas Probun aralığını göstərir; xəta kodlarını və TƏNZİMLƏMƏ rejimini göstərir
Göstərici düzəliyi	Monitorun tam miqyasının ±1,6% daxilində
Ekran ölçüsü	83 mm (3,2 düym), vertikal ölçüsü
LED Göstəriciləri OK	Hər kanal üçün bir sabit yaşıl LED; SÖNDÜRÜLMÜŞ = YAXŞI DEYİL və ya kanal ötürülüb; 1 Hz tezliyində yanma = sensor əvvəlcə YAXŞI DEYİL idi, indi isə YAXŞIDIR; 5 Hz tezliyində yanma = saxlanılan xəta kodları
LED Göstəriciləri Alarm	Hər kanal üçün Xəbərdarlıq və Təhlükə üçün iki qırmızı LED; yanma = İlk çıxan
LED Göstəriciləri Keçid Rejimi	Qırmızı LED Rəfk/kanalın Ötürülmə statusunu göstərir
Siyahı alarm nöqtələri	Dörd rəqəmsal olaraq tənzimlənə bilən nöqtə: iki yuxarı və iki aşağı xəbərdarlıq

Rəqabət Üstünlüyü

Standart transdüserlərlə iki diapazonlu monitorinq
The 3300/47 Tamamlayıcı Girişli Differensial Genişlənmə Monitoru i̇ki 10 kΩ yaxınlıq probundan istifadə edərək 50 mm-ə qədər ölçmə əldə edir; bu da əlavə avadanlıq tələb etmədən tək transdüserin effektiv diapazonunu iki dəfə artırır.

Həcm və istiqamət üçün yüksək həll olunma qabiliyyətli LCD ekran
The 3300/47 Tamamlayıcı Girişli Differensial Genişlənmə Monitoru fərq genişlənməsinin həcmi və istiqamətini ±1,6% tam miqyas həll olunma qabiliyyəti ilə 83 mm şaquli barqraf LCD ekranda göstərir; bu da dəqiq avtomatlaşdırılmış monitorinqi təmin edir.

Təhlükəsiz avtomatlaşdırma inteqrasiyası üçün tamponlaşdırılmış çıxışlar
Ön koaksial və arxa terminallı tamponlaşdırılmış çıxışlar, 100 Ω impendansla 3300/47 Tamamlayıcı Girişli Differensial Genişlənmə Monitoru qısa qapanma qorunması təmin edir və idarəetmə və məlumat toplama sistemlərinə təhlükəsiz qoşulmağa imkan verir.

Sıx stendlərdə quraşdırma üçün aşağı enerji istehlakı
Yalnız 1,5 Vt nominal enerji istehlakı ilə 3300/47 Tamamlayıcı Girişli Differensial Genişlənmə Monitoru avtomatlaşdırma stendlərinə bir neçə vahid birlikdə quraşdırıla bilər və enerji limitlərini aşmadan böyük maşınların davamlı monitorinqini təmin edə bilər.
