بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
31000-16-05-00-037-03-02 |
کمترین مقدار سفارش: |
1 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
سنسور با کانکتور: |
پروب 3300 XL 8 میلیمتر |
|
طول کابل سنسور: |
0.5 متر (20 اینچ) |
|
طول آداپتور استندآف (ابعاد گزینه C): |
حالت پوشش پروب وجود ندارد |
|
گزینه نفوذ پروب (ابعاد گزینه D): |
3.7 اینچ (94 میلیمتر) |
|
لوازم جانبی: |
دو پلاگ، یک فیتینگ 3/4-14 NPT، یک کاهنده فولاد ضد زنگ 3/4-14 به 1/2-14 NPT، یک گیره نگهدارنده کابل با واشرهای لاستیکی برای اندازههای کابل زیر: • 1/8 تا 3/16 اینچ • 1/4 تا 5/16 اینچ • 5/16 تا 3/8 اینچ |
|
گزینه رزوه نصب: |
اتصال 3/4-14 NPT (در صورت سفارش آداپتور فاصله، الزامی است). |
|
ابعاد: |
32.02x9.14x9.14 سانتیمتر |
|
وزن: |
۱.۲ کیلوگرم |
توضیح

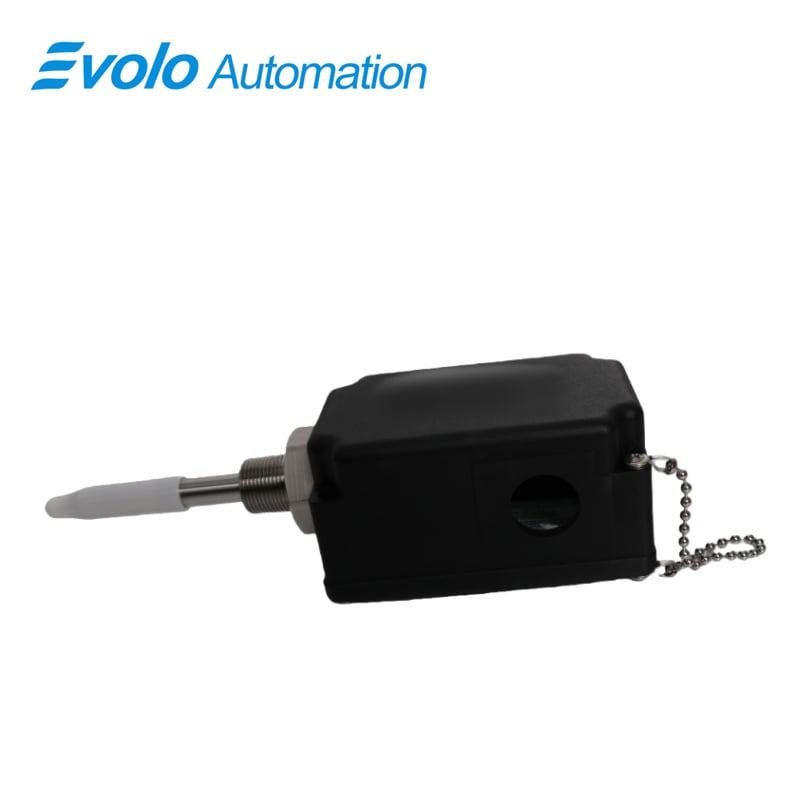

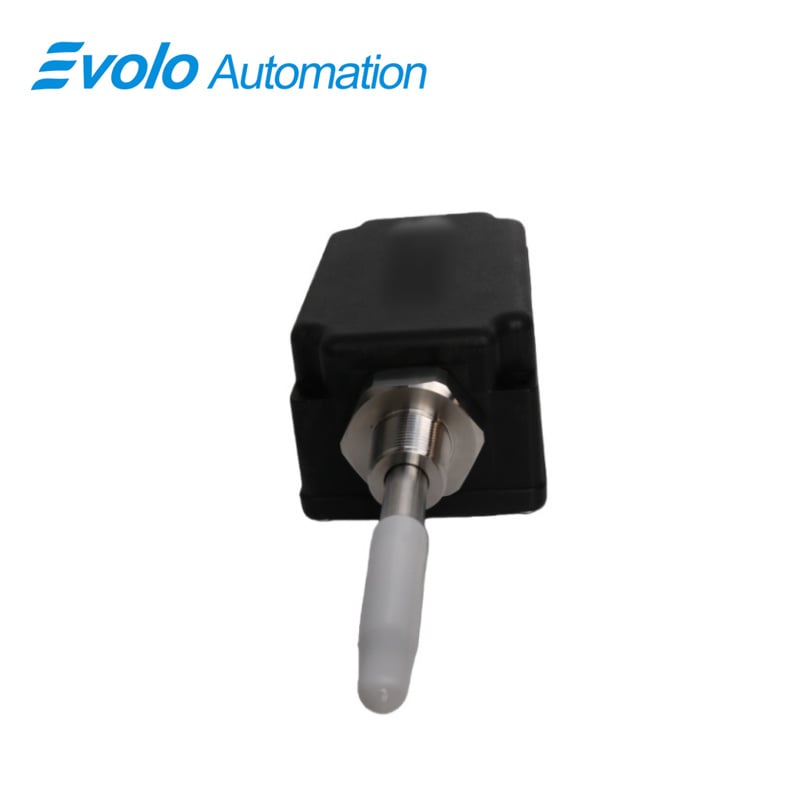

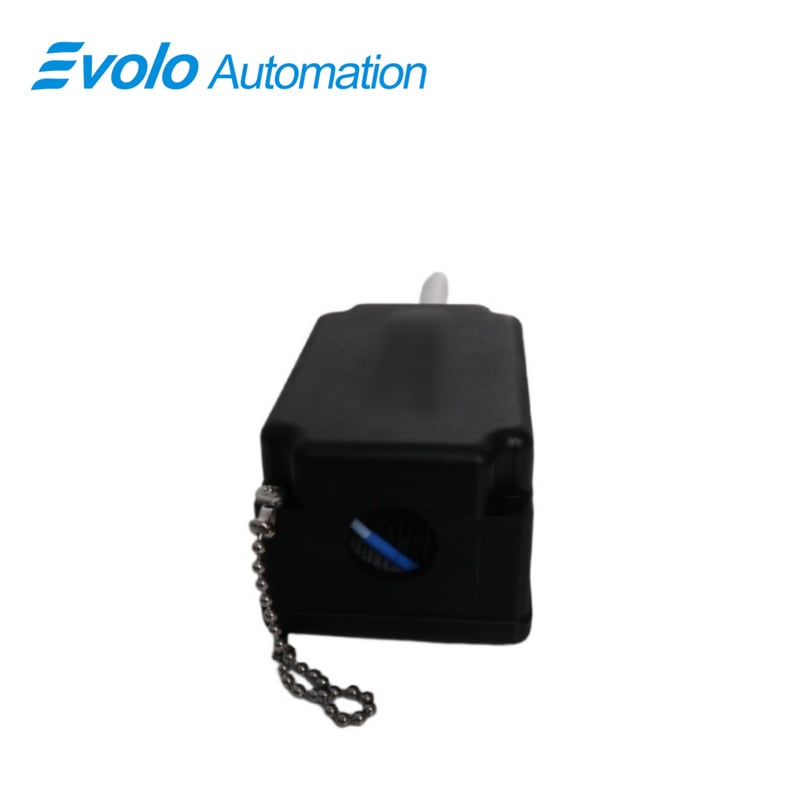

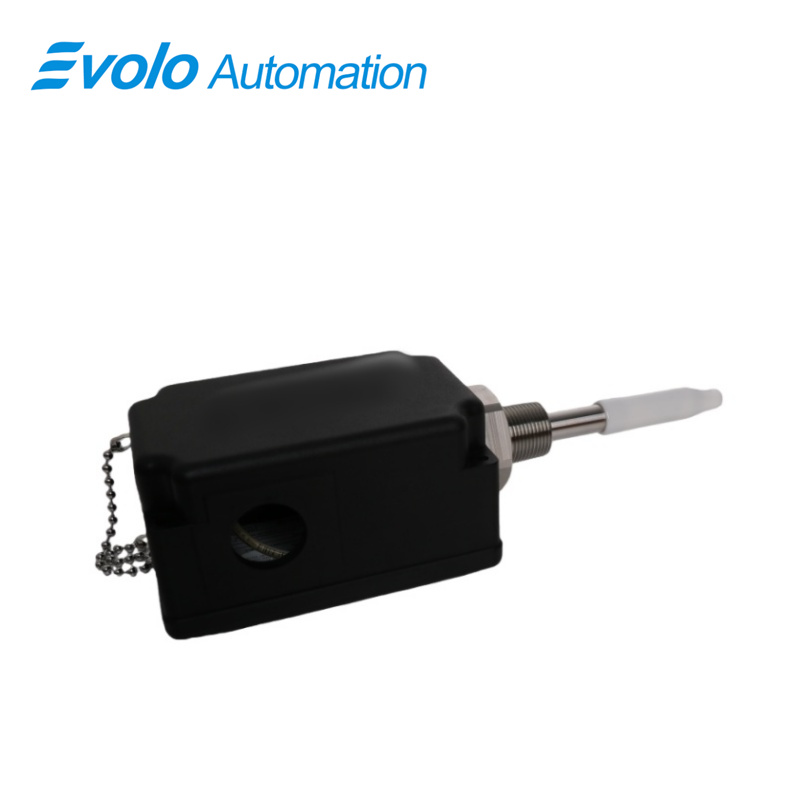

مجمع محفظه سنسور نزدیکی 31000-16-05-00-037-03-02 برای سیستمهای اتوماسیون صنعتی که نیازمند نظارت دقیق بر ارتعاش و موقعیت هستند، طراحی شده است. این مجمع که برای جایگذاری سنسور نزدیکی 3300 XL با قطر 8 میلیمتر طراحی شده، تثبیت قابل اعتماد سنسور را از طریق بدنه ماشین فراهم کرده و محافظت مستحکم و نگهداری آسان را ممکن میسازد. محفظه از جنس پلاستیک ترموپلاستیک پلیفنیلن سولفید (PPS) تقویت شده با الیاف شیشه و الیاف هادی برای مقاومت عالی در برابر خوردگی تشکیل شده است، در حالی که قطعات فولاد ضدزنگ AISI 303/304 و واشرهای نئوپرنی دوام طولانیمدت را در محیطهای سخت تضمین میکنند. این مجموعه قادر به پشتیبانی از کابل سنسور به طول 0.5 متر (20 اینچ)، رزوه نصب 3/4-14 NPT و اتصالات متعدد است که امکان پیکربندی انعطافپذیر لولههای حفاظ و کابل را فراهم میکند. این محفظه دارای گواهی نوع 4X از CSA بوده و تست شده است که در دمای بین -39°C تا 115°C، دو ضربه 4 ژولی را تحمل کند؛ بنابراین اطمینان عملکرد در شرایط شدید را تضمین میکند. با قابلیت تنظیم عمق نفوذ سنسور تا حداکثر 3.7 اینچ (94 میلیمتر) و سازگاری با کابلهای امتداد استاندارد، این مجمع اجازه تعویض سریع سنسور و تنظیم فاصله را بدون نیاز به تجزیه ماشینآلات فراهم میکند. این محصول کاملاً مطابق با استاندارد API 670 است و زمانی که با ترانسدیوسرهای تأیید شده و موانع جرقهگیر (I.S.) استفاده شود، برای مناطق خطرناک ذاتاً ایمن مناسب است و راهحلی ضروری برای نظارت و کنترل اتوماتیک در محیطهای صنعتی محسوب میشود.
کاربردها
کاربرد ۱: نظارت بر ارتعاش شعاعی
مجموعه پوسته امکان نصب دقیق سوندهای نزدیکی 3300 XL را برای ترانسدوسرهای شعاعی فراهم میکند و اجازه میدهد ارتعاش ماشینهای دوار در توربینها، پمپها و کمپرسورها بهطور مداوم نظارت شوند. محافظ قوی نوع 4X عملکرد پایدار را در شرایط سخت تضمین میکند.
کاربرد ۲: تشخیص سیگنال کیفیزور
در سیستمهای اتوماتیک برای تشخیص سرعت و فاز، این مجموعه با حفظ موقعیت پایدار سوند و تراز کابل، اندازهگیری دقیق کیفیزور را تضمین میکند که برای نگهداری پیشبینانه ماشینهای سرعت بالا حیاتی است.
کاربرد ۳: مناطق خطرناک ذاتاً ایمن
هنگامی که با موانع تایید شده I.S. و ترانسدوسرها ت kếtیه میشود، این مجموعه عملکرد ایمن را در محلهای خطرناک کلاس I تقسیم ۱ و منطقه ۱ پشتیبانی میکند و اجازه میدهد سوندهای نزدیکی بهطور قابل اعتمادی در محیطهای قابل اشتعال یا انفجاری کار کنند.
کاربرد ۴: تعمیر و نگهداری و جایگزینی سریع
این مونتاژ امکان دسترسی خارجی به پروب 3300 XL و کابل افزایش دهنده را فراهم میکند و اجازه تنظیم سریع فاصله یا تعویض پروب بدون نیاز به بازکردن ماشینآلات را میدهد که این امر زمان توقف در خطوط تولید خودکار را بهطور قابل توجهی کاهش میدهد.
کاربرد 5: نصبهای صنعتی مقاوم در برابر خوردگی
با بدنه PPS و غلافهای فولاد ضدزنگ، این مونتاژ در برابر مواد شیمیایی، رطوبت بالا و دماهای حدی مقاوم است و آن را به گزینهای ایدهآل برای کارخانههای شیمیایی، پالایشگاهها و پلتفرمهای فراساحلی که قابلیت اطمینان بلندمدت حیاتی است، تبدیل میکند.
مشخصات
|
ردهبندی حفاظت: |
رتبهبندی نوع 4X تأییدشده توسط انجمن استانداردهای کانادا (CSA) |
|
ماده ساختمانی جعبه: |
پلیفنیلن سولفاید (PPS) تقویتشده با شیشه، پلاستیک حرارتی حاوی الیاف هادی |
|
جنس غلاف و زنجیر نگهدارنده: |
فولاد ضدزنگ AISI 304 |
|
غلاف خارجی و پیچهای خارجی: |
فولاد ضدزنگ AISI 303 |
|
جنس O-Ring: |
نئوپرن |
|
گشتاور توصیهشده (مهره نگهدارنده): |
29.4 N·m (260 in·lb) |
|
استحکام پوسته (متوسط): |
سوکت خارجی روی یک دستگاه آزمون با محور موازی با سطح افقی نصب شد و پوسته از طریق سوراخ انتهایی به سوکت خارجی متصل گردید |
|
استحکام ضربهای پوسته: |
توسط BASEEFA گواهی شده است که میتواند در برابر دو ضربه جداگانه ۴ ژولی (۳٫۰ فوت-پوند) در دمای ۳۹- درجه سانتیگراد (-38 درجه فارنهایت) و 115 درجه سانتیگراد (239 درجه فارنهایت) مقاومت کند |
مزیت رقابتی
مزیت 1: استحکام ساختاری بالا
با گواهی BASEEFA برای تحمل دو ضربه جداگانه 4 ژولی در دمای -39°C و 115°C، بدنه از پروب نزدیکی 3300 XL در برابر ضربه مکانیکی محافظت میکند و عملکرد بهتری نسبت به بدنههای ترموپلاستیک استاندارد دارد.
مزیت 2: مقاومت در برابر خوردگی و مواد شیمیایی
ترکیب پلیمرهای ترموپلاستیک PPS و قطعات فولاد ضدزنگ AISI 303/304 مقاومت عالی در برابر خوردگی شیمیایی را فراهم میکند و عمر سیستمهای اتوماسیون را در محیطهای صنعتی پرخاشگر افزایش میدهد.
مزیت 3: پیکربندی انعطافپذیر کابل و کانال
با مجهز بودن به اندازههای مختلف پلاگ، اتصالات NPT و گزینههای دریچه، این مجموعه از کابلهایی با قطر 1/8 تا 3/8 اینچ پشتیبانی میکند و امکان یکپارچهسازی همهجانبه در سیستمهای کنترل اتوماتیک متنوع را فراهم میآورد.
مزیت 4: انطباق با استانداردهای صنعتی
این مجموعه کاملاً مطابق با استانداردهای API 670 و CSA نوع 4X است و نیازمندیهای سختگیرانه اتوماسیون و ایمنی صنعتی را برآورده میکند و قابلیت اطمینان را در عملیات استاندارد و خطرناک تضمین میکند.
مزیت 5: کارایی در نگهداری
دسترسی خارجی به پروب و کابل امتدادی امکان تنظیم و تعویض سریع فاصله را فراهم میکند و زمان توقف ماشینآلات حیاتی اتوماتیک را به حداقل میرساند و هزینههای عملیاتی را کاهش میدهد.
