بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
190501-01-00-01 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه سختافزار نصب: |
مفتول 3/8 اینچ 24 به 3/8 اینچ 24 |
|
گزینه اتصاد: |
رابطه اتصاد MIL-C-5015 |
|
گزینه تأییدیه موسسه: |
CSA/NRTL/C (کلاس I، تقسیم 1)، ATEX/IECEx/CSA (کلاس I، منطقه 0/1) |
|
ابعاد: |
9.2x3.6x3cm |
|
وزن: |
0.3KG |
توضیح

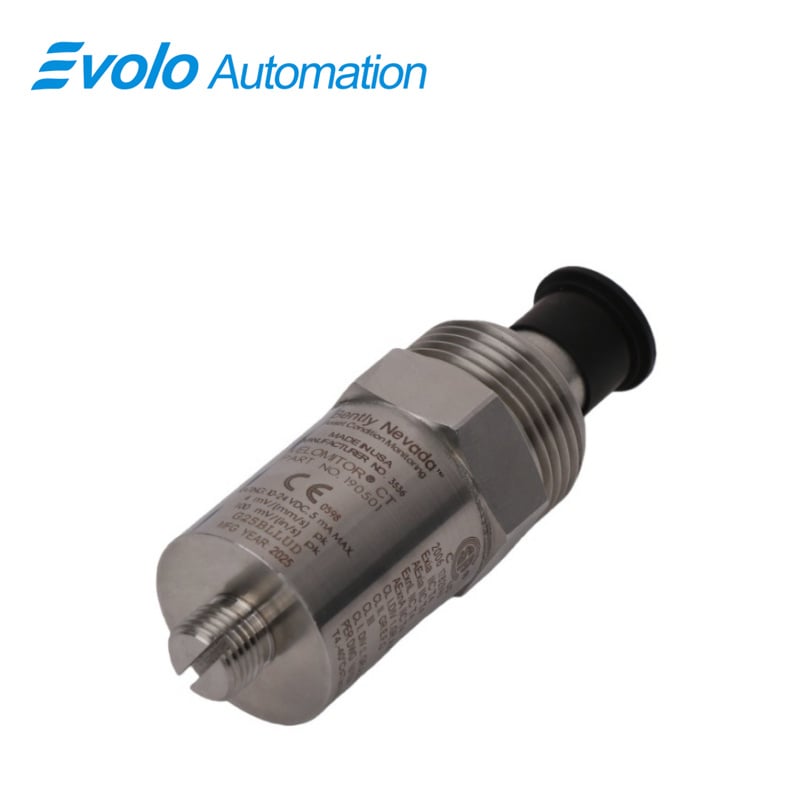

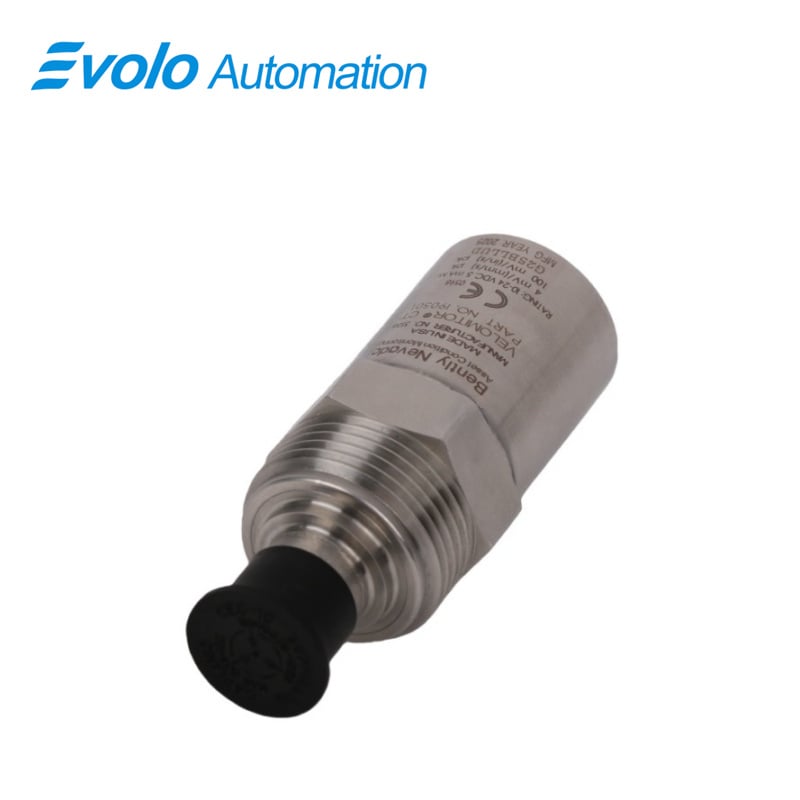

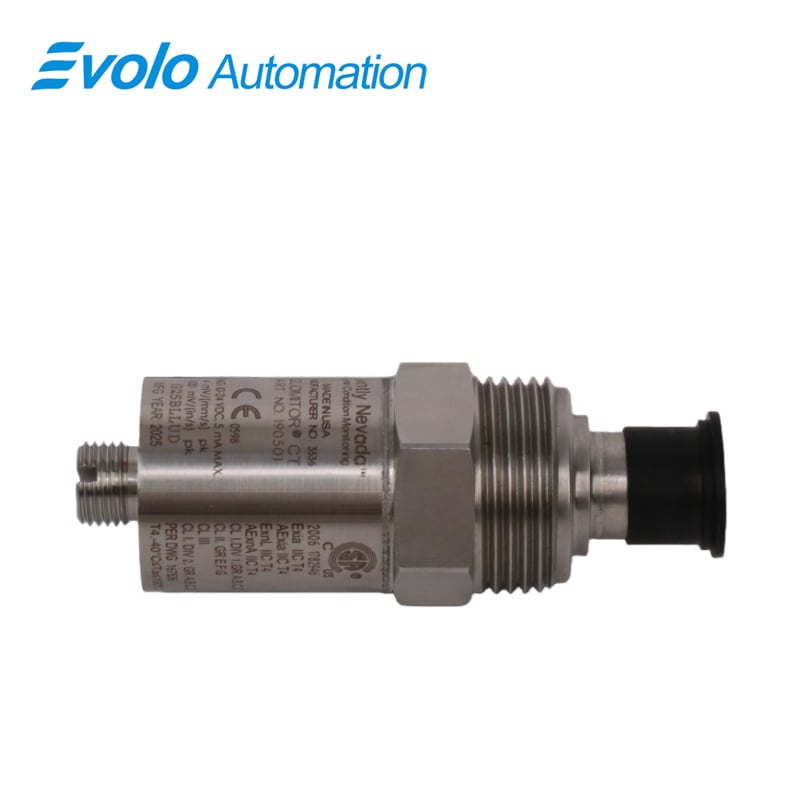

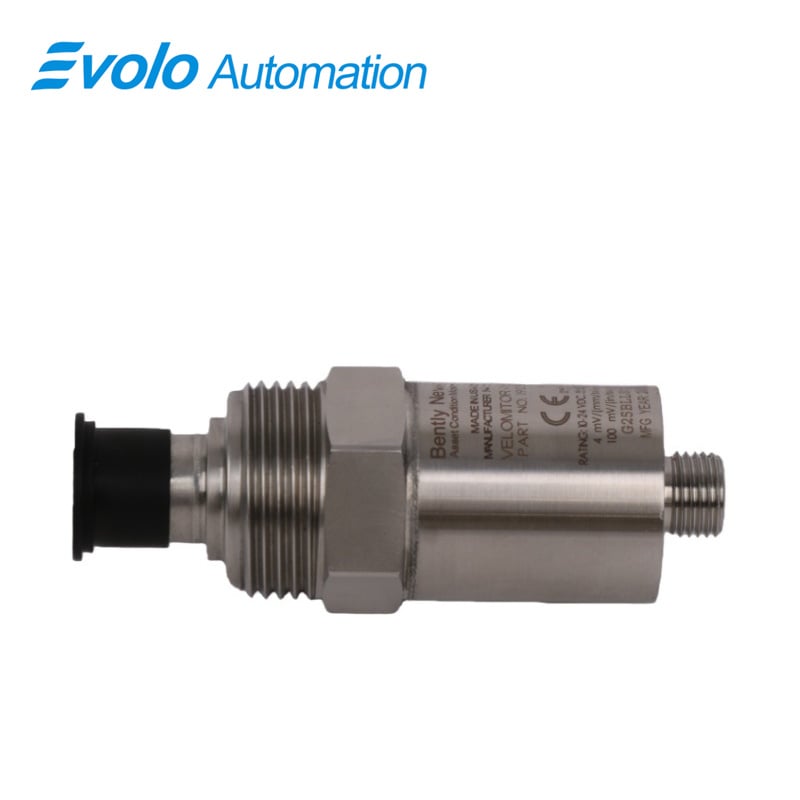

190501-01-00-01ترانسدیوسر سرعت ولومیتور CT حسگری دقیق با فرکانس پایین است که برای نظارت خودکار بر ارتعاش ماشینآلات طراحی شده است. این حسگر دارای حساسیت ۳٫۹۴ میلیولت بر میلیمتر بر ثانیه (۱۰۰ میلیولت بر اینچ بر ثانیه) با دقت ±۵٪ و پاسخ فرکانسی در محدودهٔ ۳٫۰ هرتز تا ۹۰۰ هرتز (۱۸۰ تا ۵۴۰۰۰ دور در دقیقه) با دقت ±۱ دسیبل است. 190501-01-00-01بهطور دقیق ارتعاشات پوسته را در برجهای خنککننده و مجموعههای فن مبدل حرارتی با تهویه هوایی که معمولاً در محدوده ۱۰۰ تا ۳۰۰ دور بر دقیقه کار میکنند، ثبت میکند. این ترانسدیوسر بدنهای از جنس فولاد ضدزنگ ۳۱۶L دارد و از اتصالدهنده بالایی دوپینهای استاندارد MIL-C-5015 بهره میبرد و نصب آن روی سطحی به قطر ۳۳ میلیمتر (۱٫۳ اینچ) با گشتاور ۴٫۵ نیوتونمتر ±۰٫۶ نیوتونمتر امکانپذیر است. این ترانسدیوسر در محدوده دمایی ۴۰- تا ۸۵+ درجه سانتیگراد (۴۰- تا ۱۸۵+ درجه فارنهایت) عمل میکند و میتواند ضربهای با شدت ۵۰۰۰ g pk و رطوبت اشباع کامل (۱۰۰٪) را تحمل کند. 190501-01-00-01بهصورت یکپارچه با PLCها و سیستمهای نظارت بر وضعیت (Condition Monitoring Systems) همکاری میکند و دادههای قابل اعتماد سرعت را برای تحلیل خودکار ارتعاشات، تأیید سرعت فن و نگهداری پیشبینانه تجهیزات صنعتی خنککننده و تهویه هوا فراهم میسازد.
کاربردها
کاربرد – نظارت بر ارتعاشات فن
190501-01-00-01سرعت ارتعاش را روی فنهای برج خنککننده و مبدلهای حرارتی با تهویه هوایی که در محدوده ۱۰۰ تا ۳۰۰ دور بر دقیقه کار میکنند، اندازهگیری میکند. با پاسخ فرکانسی ۳٫۰ هرتز تا ۹۰۰ هرتز و حساسیت ۳٫۹۴ میلیولت بر میلیمتر بر ثانیه ±۵٪، این دستگاه سیگنالهای ارتعاشی با فرکانس پایین را ثبت میکند تا نظارت خودکار بر وضعیت تجهیزات امکانپذیر شده و عملکرد فنها مطابق با مشخصات عملیاتی تضمین گردد.
کاربرد – تشخیص عیب موتور و کاهشدهنده سرعت
این ترانسدیوسر دامنههای ارتعاشی تولیدشده توسط موتورهای فن و کاهشدهندههای سرعت را تشخیص میدهد. 190501-01-00-01خروجی دقیق ۴–۲۰ میلیآمپر یا خروجی سازگون با PLC ارائه میکند و امکان انجام نگهداری پیشبینانه بر روی تجهیزات دوار را فراهم میسازد؛ بهگونهای که مشکلات مکانیکی در مراحل اولیه و پیش از وقوع خرابی شناسایی میشوند.
کاربرد – ادغام خودکار در فرآیند
190501-01-00-01این ترانسدیوسر بهصورت مستقیم از طریق اتصالدهنده MIL-C-5015 دو پینه با PLCها و سیستمهای SCADA ادغام میشود. محدوده کاری آن از ۴۰- درجه سانتیگراد تا ۸۵+ درجه سانتیگراد است که امکان نصب آن را در شرایط محیطی شدید بدون نیاز به پیکربندی اضافی فراهم میسازد و نظارت خودکار و مداوم بر فنهای صنعتی و مبدلهای حرارتی را پشتیبانی میکند.
مشخصات
|
حساسیت: |
3.94 mV/mm/s (100 mV/in/s) ±5% |
|
پاسخ فرکانس: |
3.0 Hz تا 900 Hz (180 تا 54,000 cpm) ±1.0 dB یا 1.5 Hz تا 1.0 kHz (90 تا 60,000 cpm) ±3.0 dB |
|
حساسیت دمایی: |
-8٪ تا +5٪ معمولی در محدوده دمای کاری |
|
جنس پوسته: |
316L استیل ضد زنگ |
|
اتصال: |
میل-سی-5015 فولاد ضدزنگ دو پین 316L، بالایی |
|
گشتاور نصب ： |
4.5 نیوتنمتر ± 0.6 نیوتنمتر (40 اینچ-پوند-نیرو ± 5 اینچ-پوند-نیرو) |
|
زاویه نصب ： |
هر جهتی |
|
سطح نصب ： |
قطر 33 میلیمتر (قطر 1.3 اینچ) |
|
دمای عملیاتی: |
-40°C تا +85°C (-40°F تا +185°F) |
|
دمای ذخیره سازی: |
از -40 درجه سانتیگراد تا +100 درجه سانتیگراد (از -40 درجه فارنهایت تا +212 درجه فارنهایت) |
|
محدودیت ضربه: |
حداکثر 5000 گرم pk |
|
محدودیت رطوبت: |
100% تراکمی، غوطهور نشده |
مزیت رقابتی
مزیت رقابتی – مقاومت بالا در برابر ضربه و رطوبت
طراحی پوسته و سنسور از جنس فولاد ضدزنگ ۳۱۶L امکان میدهد 190501-01-00-01در شرایط ضربهای با شتاب ۵۰۰۰ g pk و رطوبت اشباعشده ۱۰۰٪ تحمل کند و جمعآوری قابلاطمینان دادهها را در محیطهای صنعتی سختگیرانه تضمین نماید.
مزیت رقابتی – گزینههای انعطافپذیر نصب
190501-01-00-01نصب روی سطحی با قطر ۳۳ میلیمتر را با گشتاور ۴٫۵ N·m در هر جهتی پشتیبانی میکند؛ بنابراین نصب را سریع و سازگار با فضاهای محدود روی ماشینآلات دوار میسازد.
مزیت رقابتی – اندازهگیری دقیق ارتعاشات با فرکانس پایین
با پاسخ فرکانسی تا ۳ هرتز و حساسیت کم به تغییرات دما (از ۸-٪ تا ۵+٪)، 190501-01-00-01اندازهگیریهای دقیق ارتعاشات با فرکانس پایین را فراهم میکند که برای تشخیص زودهنگام عیوب و تشخیص خودکار فرآیندها ضروری است.
