بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
190501-00-00-CN |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه سختافزار نصب: |
بدون پیچ |
|
گزینه اتصاد: |
رابطه اتصاد MIL-C-5015 |
|
گزینه تأییدیه موسسه: |
CSA/NRTL/C (کلاس I، تقسیم 1)، ATEX/IECEx/CSA (کلاس I، منطقه 0/1) |
|
ابعاد: |
۸٫۳×۳٫۵×۳٫۲ سانتیمتر |
|
وزن: |
0.3KG |
توضیح

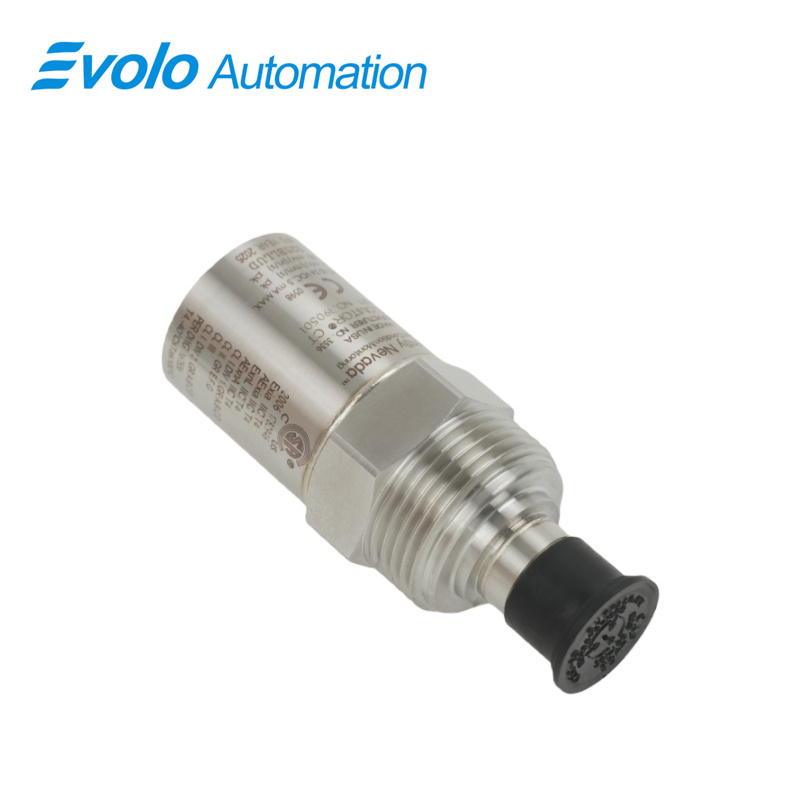

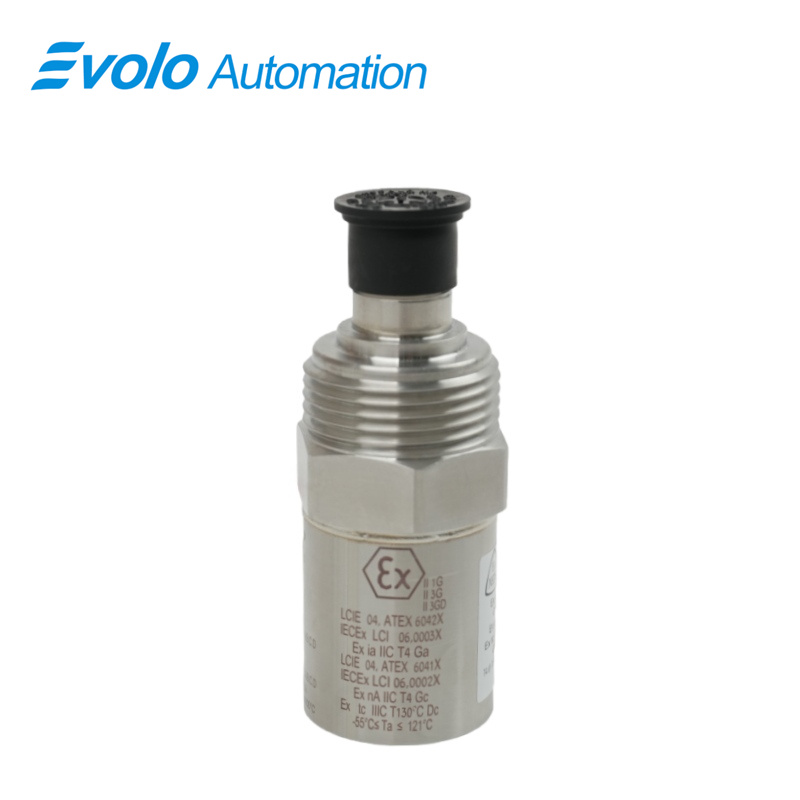

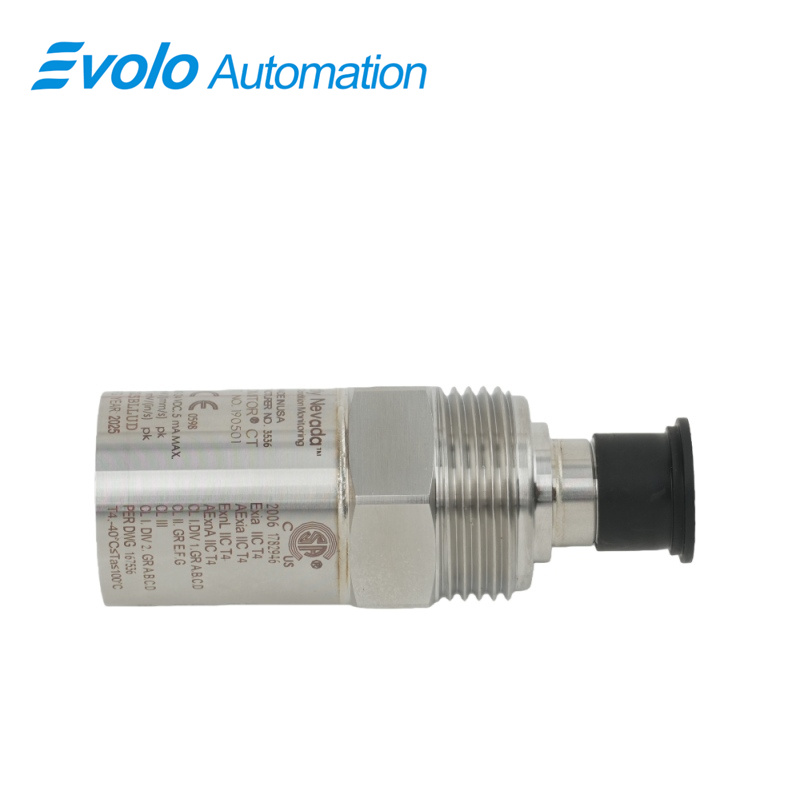

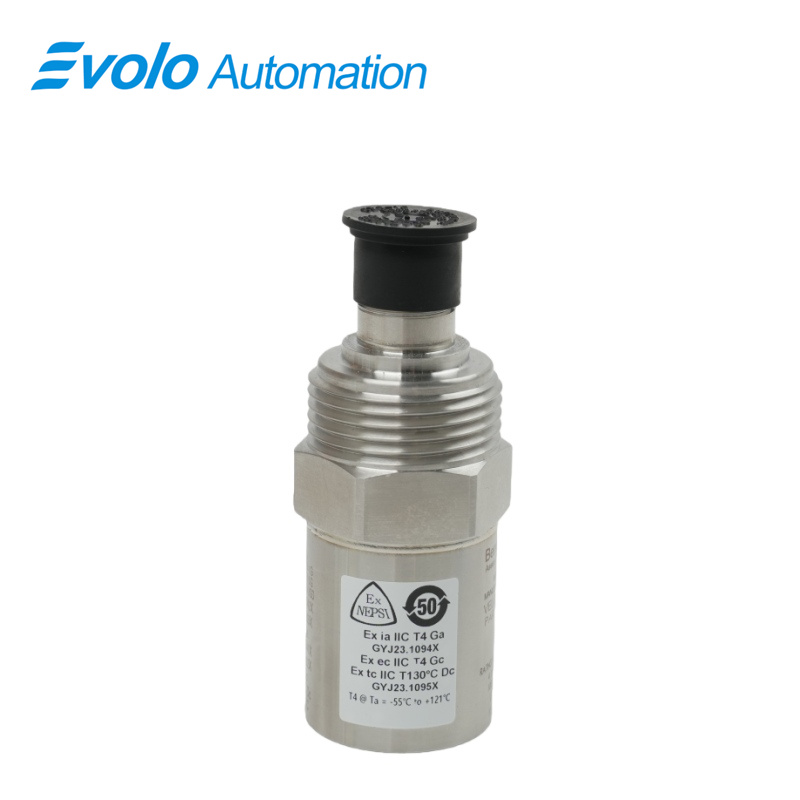

این 190501-00-00-CN ولومیتور CT ترانسدیوسر سرعت برای اندازهگیری ارتعاش پوسته در فرکانس پایین روی فنهای برج خنککننده و مبدلهای حرارتی خنکشونده با هوا که در محدوده سرعت ۹۰ تا ۳۰۰ دور در دقیقه کار میکنند، به کار میرود. این ترانسدیوسر 190501-00-00-CN حساسیت ۳٫۹۴ میلیولت بر میلیمتر بر ثانیه و پاسخ فرکانسی ۳٫۰ هرتز تا ۹۰۰ هرتز را فراهم میکند و دامنه دمایی کاری آن از ۴۰- درجه سانتیگراد تا ۸۵+ درجه سانتیگراد است. پوسته فولاد ضدزنگ ۳۱۶L و اتصالدهنده دوپینهای استاندارد MIL-C-5015، نصب امن را تضمین میکند و گشتاور بستن ۴٫۵ نیوتنمتر و نصب در هر جهتی روی سطحی به قطر ۳۳ میلیمتر را پشتیبانی میکند. ولومیتر CT مدل ۱۹۰۵۰۱-۰۰-۰۰-CN میتواند ضربهای با شدت ۵۰۰۰ g و رطوبت اشباع ۱۰۰٪ را تحمل کند و دادههای دقیق سرعت ارتعاش را به سیستمهای PLC، DCS یا SCADA ارسال کند تا نظارت و کنترل خودکار فنها امکانپذیر شود. پاسخ فرکانسی پایین آن اجازه میدهد تا 190501-00-00-CN تشخیص دامنههای ارتعاشی موتور فن و کاهنده سرعت را برای نگهداری خودکار و بهینهسازی فرآیند انجام دهد.
کاربردها
اندازهگیری ارتعاش فن برج خنککننده با استفاده از مدل ۱۹۰۵۰۱-۰۰-۰۰-CN
نصب کنید ولومیتر CT مدل ۱۹۰۵۰۱-۰۰-۰۰-CN روی فنهای برج خنککننده برای نظارت بر سرعت ارتعاش در محدوده ۹۰ تا ۳۰۰ دور بر دقیقه استفاده میشود. 190501-00-00-CN خروجی ۳٫۹۴ میلیولت بر میلیمتر بر ثانیه و پاسخ فرکانسی ۳٫۰ هرتز تا ۹۰۰ هرتز را برای جمعآوری خودکار دادهها توسط سیستمهای کنترل منطقی قابل برنامهریزی (PLC) یا سیستمهای نظارت و کنترل اتوماتیک (SCADA) فراهم میکند.
پایش شمعهای مبدل حرارتی خنکشونده با هوا با استفاده از مدل ۱۹۰۵۰۱-۰۰-۰۰-CN
این 190501-00-00-CN دامنه ارتعاشات موتور شمع و کاهنده سرعت را اندازهگیری میکند و امکان تحلیل دقیق خودکار ارتعاشات فرکانس پایین را برای برنامهریزی نگهداری فراهم میسازد.
ادغام دادههای ارتعاشی در سیستمهای PLC یا SCADA با استفاده از مدل ۱۹۰۵۰۱-۰۰-۰۰-CN
این ولومیتر CT مدل ۱۹۰۵۰۱-۰۰-۰۰-CN از طریق رابط ۲ پینی MIL-C-5015 متصل میشود و سیگنالهای سازگونده با استاندارد ۴–۲۰ میلیآمپر را برای سیستمهای کنترل خودکار ارائه میدهد.
برنامهریزی نگهداری پیشبینانه با استفاده از مدل ۱۹۰۵۰۱-۰۰-۰۰-CN
استفاده از 190501-00-00-CN ، اپراتورها میتوانند دادههای ارتعاشی قابل تکرار را در شرایط کاری دمایی از ۴۰- درجه سانتیگراد تا ۸۵+ درجه سانتیگراد و رطوبت اشباع ۱۰۰٪ جمعآوری کنند و این امر امکان برنامهریزی خودکار نگهداری را فراهم میسازد.
مشخصات
|
حساسیت: |
3.94 mV/mm/s (100 mV/in/s) ±5% |
|
پاسخ فرکانس: |
3.0 Hz تا 900 Hz (180 تا 54,000 cpm) ±1.0 dB یا 1.5 Hz تا 1.0 kHz (90 تا 60,000 cpm) ±3.0 dB |
|
حساسیت دمایی: |
-8٪ تا +5٪ معمولی در محدوده دمای کاری |
|
جنس پوسته: |
316L استیل ضد زنگ |
|
اتصال: |
میل-سی-5015 فولاد ضدزنگ دو پین 316L، بالایی |
|
گشتاور نصب ： |
4.5 نیوتنمتر ± 0.6 نیوتنمتر (40 اینچ-پوند-نیرو ± 5 اینچ-پوند-نیرو) |
|
زاویه نصب ： |
هر جهتی |
|
سطح نصب ： |
قطر 33 میلیمتر (قطر 1.3 اینچ) |
|
دمای عملیاتی: |
-40°C تا +85°C (-40°F تا +185°F) |
|
دمای ذخیره سازی: |
از -40 درجه سانتیگراد تا +100 درجه سانتیگراد (از -40 درجه فارنهایت تا +212 درجه فارنهایت) |
|
محدودیت ضربه: |
حداکثر 5000 گرم pk |
|
محدودیت رطوبت: |
100% تراکمی، غوطهور نشده |
مزیت رقابتی
ادغام سریع با سیستمهای اتوماسیون با استفاده از مدل ۱۹۰۵۰۱-۰۰-۰۰-CN
این ولومیتر CT مدل ۱۹۰۵۰۱-۰۰-۰۰-CN از کانکتورهای استاندارد MIL-C-5015 و گشتاور بستن ۴٫۵ نیوتنمتر پشتیبانی میکند که نصب سریع آن را روی مجموعههای شمع و اتصال به سیستمهای PLC یا SCADA امکانپذیر میسازد.
کارکرد در محیطهای سخت شمعها با استفاده از مدل ۱۹۰۵۰۱-۰۰-۰۰-CN
این 190501-00-00-CN دارای پوششی از جنس فولاد ضدزنگ 316L است، میتواند در دمای بین ۴۰- تا ۸۵+ درجه سانتیگراد کار کند و در برابر رطوبت کامل اشباعشده مقاومت داشته باشد؛ بنابراین برای استفاده در محیطهای بیرونی و مکانهای با رطوبت بالا مناسب است.
اندازهگیری دقیق فرکانس پایین با مدل 190501-00-00-CN
با پاسخ فرکانسی ۳٫۰ هرتز تا ۹۰۰ هرتز و حساسیت ۳٫۹۴ میلیولت/میلیمتر/ثانیه، 190501-00-00-CN اندازهگیریهای دقیق سرعت را برای تحلیل ارتعاشات خودکار فراهم میکند.
نصب انعطافپذیر روی پوستههای فن با استفاده از مدل 190501-00-00-CN
این ولومیتر CT مدل ۱۹۰۵۰۱-۰۰-۰۰-CN روی سطوحی با قطر ۳۳ میلیمتر و در هر جهتی نصب میشود که نصب آن را در هندسههای مختلف فن سادهتر میکند.
