بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
330101-00-76-20-02-05 |
کمترین مقدار سفارش: |
1 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه طول بدون رزوه (حداقل طول بدون رزوه): |
0.0 اینچ |
|
گزینه طول کلی پوسته (حداقل طول پوسته): |
7.6 اینچ |
|
گزینه طول کل: |
2.0 متر (6.6 فوت) |
|
گزینه کانکتور و نوع کابل: |
اتصالدهنده کواکسیال مینیاتوری ClickLoc، کابل استاندارد |
|
گزینه تأییدیه موسسه: |
تأییدیههای CSA، ATEX، IECEx |
|
رشته پیچ بدنه پروب: |
رشته 3/8-24 UNF |
|
حداکثر طول درگیری رشته پیچ: |
0.563 in |
|
ابعاد: |
57.8x1.2x1.2 سانتیمتر |
|
وزن: |
0.1کگ |
توضیح

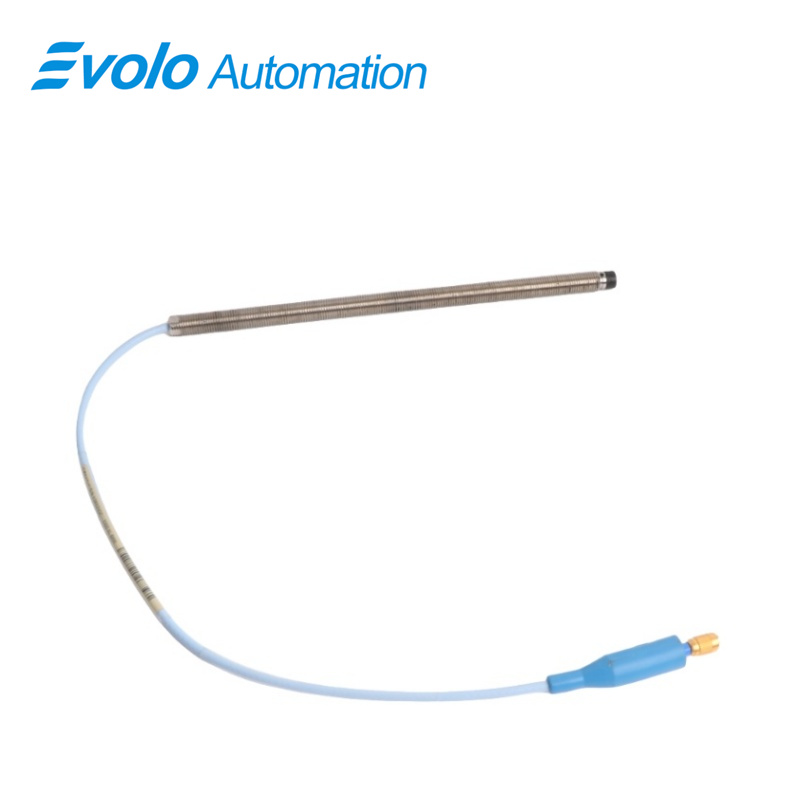

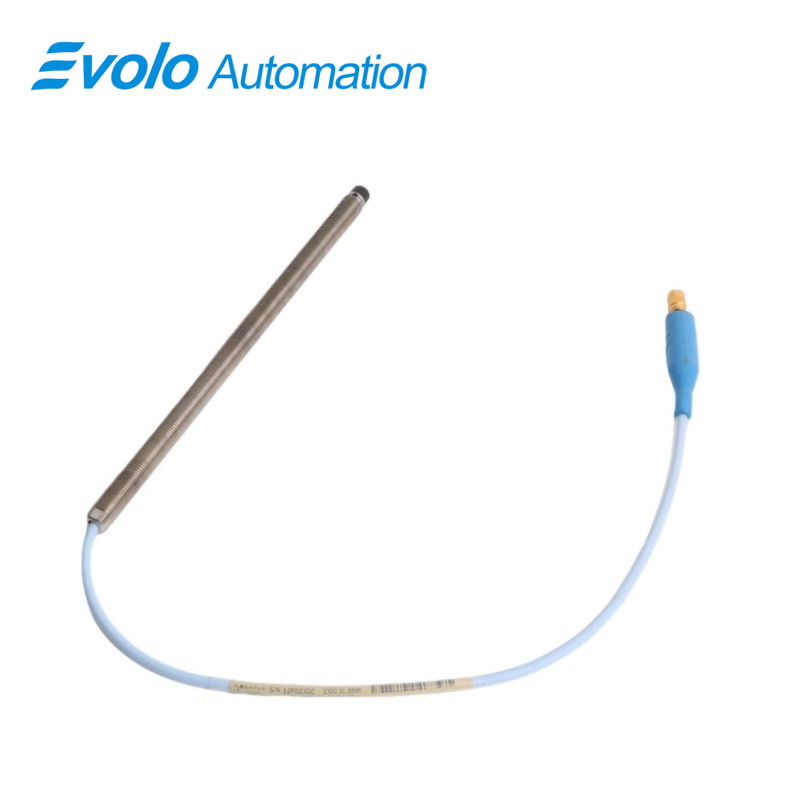

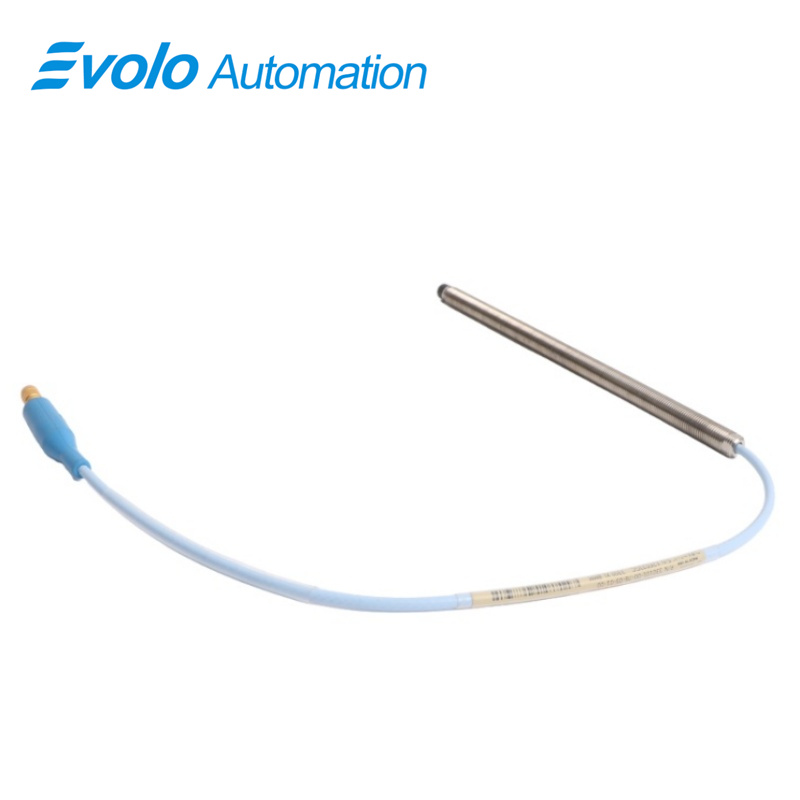

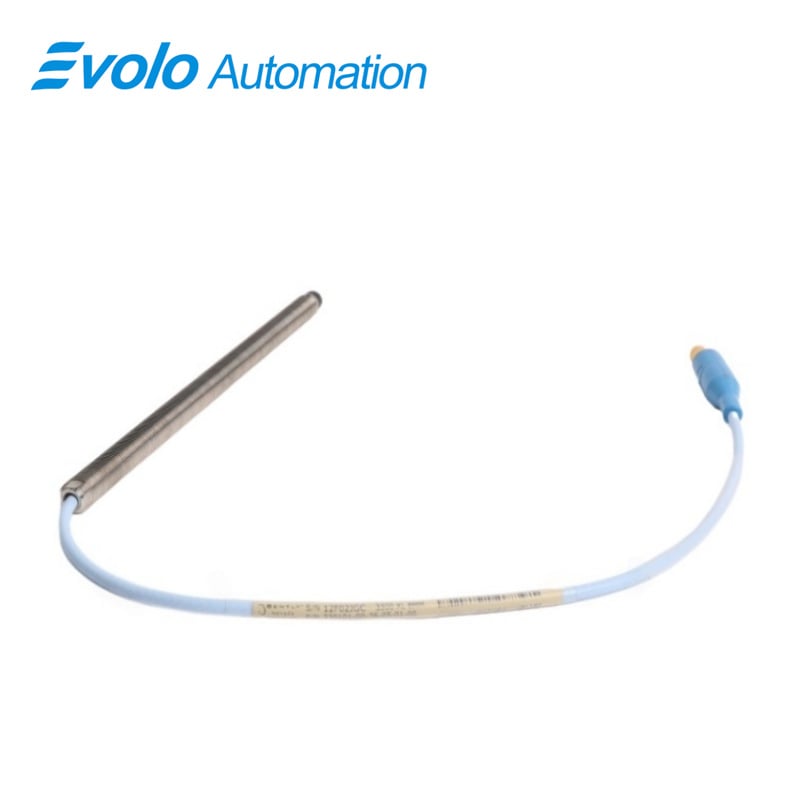

حسگر نزدیکی 330101-00-76-20-02-05 3300 XL 8 میلیمتر، یک حسگر القایی با عملکرد بالا است که برای سیستمهای اتوماسیون صنعتی طراحی شده است و نیازمند نظارت دقیق بر لرزش، موقعیت و جابجایی محور دارد. این حسگر نزدیکی 3300 XL 8 میلیمتر که برای ادغام با سیستم ترانسدیوسر نزدیکی 3300 XL طراحی شده است، خروجی ولتاژی تولید میکند که بهطور دقیقی متناسب با فاصله بین نوک حسگر و سطح هدف رسانا است و امکان اندازهگیری موقعیت ایستا و تحلیل لرزش پویا در ماشینآلات اتوماتیک را فراهم میکند.
با داشتن محدوده خطی 2 میلیمتر، مقاومت خروجی 50 اهم و حساسیت تغذیه کمتر از 2 میلیولت بر ولت، سنسور نزدیکی 330101-00-76-20-02-05 عملکردی با ثبات بالا و قابلیت تکرارپذیری عالی در محیطهای اتوماسیون مستمر فراهم میکند. این سنسور دارای پوسته رزوهدار 3/8-24 UNF، حداقل طول پوسته 7.6 اینچ و کابل استاندارد 2.0 متری با اتصالدهنده کواکسیال کوچک ClickLoc است که نصب انعطافپذیر آن را در چیدمان تجهیزات فشرده پشتیبانی میکند. محدوده وسیع دمایی کاری و نگهداری از -52°C تا +177°C امکان عملکرد قابل اطمینان این سنسور را در شرایط سخت اتوماسیون صنعتی مانند توربینها، کمپرسورها، پمپها و موتورها فراهم میآورد.
حسوم ۳۳۰۰ XL با قطر ۸ میلیمتر که دارای مجوزهای CSA، ATEX و IECEx است، برای کاربردهای اتوماسیون در مناطق پرخطر در صنایع نفت، گاز، پتروشیمی و تولید انرژی مناسب است. قابلیت کامل تعویض و استفاده متقابل با کابلهای امتداد ۳۳۰۰ XL و سنسورهای Proximitor، نیاز به تطبیق جداگانه اجزا را حذف میکند، زمان راهاندازی و هزینههای چرخه عمر را کاهش میدهد و در عین حال با الزامات API 670 در زمینه پیکربندی مکانیکی، دقت و پایداری دما را حفظ میکند.
کاربردها
کاربرد ۱: پایش ارتعاش توربین بخار و گاز
حسوم نزدیکی ۳۳۰۱۰۱-۰۰-۷۶-۲۰-۰۲-۰۵ در محدوده خطی ۲ میلیمتر، ارتعاش شفت را اندازهگیری میکند و دادههای دقیق ارتعاش بهصورت واقعی را برای سیستمهای اتوماسیون توربین فراهم میآورد. این امر باعث تشخیص زودهنگام خرابی و کاهش توقفهای ناگهانی میشود.
کاربرد 2: اندازهگیری موقعیت محوری در کمپرسور
در کمپرسورهای گریز از مرکز و محوری، سوند نزدیکی 3300 XL 8 میلیمتری بازخورد دقیق جابجایی محوری را فراهم میکند. حساسیت تغذیهی 2 میلیولت بر ولت به دقت موقعیت تراست کمک میکند و منطق محافظت و خاموشکردن خودکار را بهبود میبخشد.
کاربرد 3: نظارت بر وضعیت موتورهای پرسرعت
برای موتورهای حیاتی، سوند نزدیکی حرکت و ارتعاش شفت را تحت بارهای متغیر نظارت میکند. مقاومت خروجی 50 اهم انتقال پایدار سیگنال به سیستمهای نظارت بر وضعیت و کنترل را تضمین میکند.
کاربرد 4: کنترل جابجایی شفت پمپ
در پمپهای فرآیندی پالایشگاهی و شیمیایی، سوند اندازهگیری مداوم جابجایی شفت را فراهم میکند. دامنه دمایی -52°C تا +177°C عملکرد پایدار را در محیطهای داغ مانند روغن داغ و محیطهای فرآیندی تهاجمی تضمین میکند.
کاربرد 5: سیستمهای اتوماسیون در مناطق خطرناک
با گواهیهای ATEX و IECEx، سوند نزدیکی 330101-00-76-20-02-05 برای نظارت بر ارتعاش و موقعیت در محیطهای انفجاری ایدهآل است و طراحی سیستمهای اتوماسیون ایمن و مطابق با استانداردها را پشتیبانی میکند.
مشخصات
|
دمای کاری و نگهداری: |
-52°C تا +177°C (-62°F تا +350°F) |
|
حساسیت تغذیه: |
تغییر کمتر از 2 میلیولت در ولتاژ خروجی به ازای هر ولت تغییر در ولتاژ ورودی |
|
مقاومت خروجی: |
50 Ω |
|
ظرفیت کابل افزایشی: |
69.9 پیکوفاراد بر متر (21.3 پیکوفاراد بر فوت) بهطور معمول |
|
سیمکشی در محل: |
0.2 تا 1.5 میلیمتر مربع (16 تا 24 AWG) |
|
محدوده خطی: |
2 میلیمتر (80 میلیاینچ) |
مزیت رقابتی
مزیت رقابتی 1: دقت و پایداری بالای اندازهگیری
ترکیب محدوده خطی 2 میلیمتری و حساسیت تامین ولتاژ کمتر از 2 میلیولت بر ولت، باعث کاهش دِریفت و خطای اندازهگیری شده و دقت بلندمدت را در سیستمهای نظارت خودکار تضمین میکند.
مزیت رقابتی 2: محدوده عملیاتی گسترده محیطی
دامنه دمایی کاری از 52- درجه سانتیگراد تا 177+ درجه سانتیگراد، امکان استفاده در کاربردهای متنوع اتوماسیون را فراهم میکند، از شرایط راهاندازی سرد تا تجهیزات دوار با دمای بالا.
مزیت رقابتی 3: طراحی مکانیکی مقاوم
پوسته سوند با رزوه 3/8-24 UNF و اتصالدهنده ClickLoc، نصب محکم و مقاومت بالایی در برابر ارتعاش فراهم میکند و خطر خرابی مکانیکی در ماشینآلات خودکار را کاهش میدهد.
مزیت رقابتی 4: قابلیت تعویض و سازگاری سیستم
سازگاری کامل با سوندهای 3300 XL، کابلهای امتداد و سنسورهای Proximitor، نیاز به کالیبراسیون روی بنچ را حذف میکند و زمان نصب و هزینههای کلی پروژههای اتوماسیون را کاهش میدهد.
مزیت رقابتی 5: انطباق جهانی برای اتوماسیون صنعتی
موافقتهای CSA، ATEX و IECEx تضمین میکنند که سوند نزدیکی 8 میلیمتری 3300 XL بتواند در سراسر جهان استفاده شود و انطباق مقرراتی را برای استقرارهای چندملیتی اتوماسیون صنعتی ساده میسازد.
