بررسی اجمالی
محل اصل: |
ایالات متحده آمریکا |
نام برند: |
بنتلی نوادا |
شماره مدل: |
190501-00-00-04 |
جزئیات بستهبندی: |
نو اصلی، دربستهبندی کارخانه |
زمان تحویل: |
5 تا 7 روز |
شرایط پرداخت: |
T/T |
توانایی تأمین: |
در انبار |
جزئیات سریع
|
گزینه سختافزار نصب: |
بدون پیچ |
|
گزینه اتصاد: |
رابطه اتصاد MIL-C-5015 |
|
گزینه تأییدیه موسسه: |
CSA/NRTL/C (کلاس I، تقسیم 1)، ATEX/IECEx/CSA (کلاس I، منطقه 0/1) |
|
ابعاد: |
۸٫۳×۳٫۵×۳٫۲ سانتیمتر |
|
وزن: |
0.3KG |
توضیح

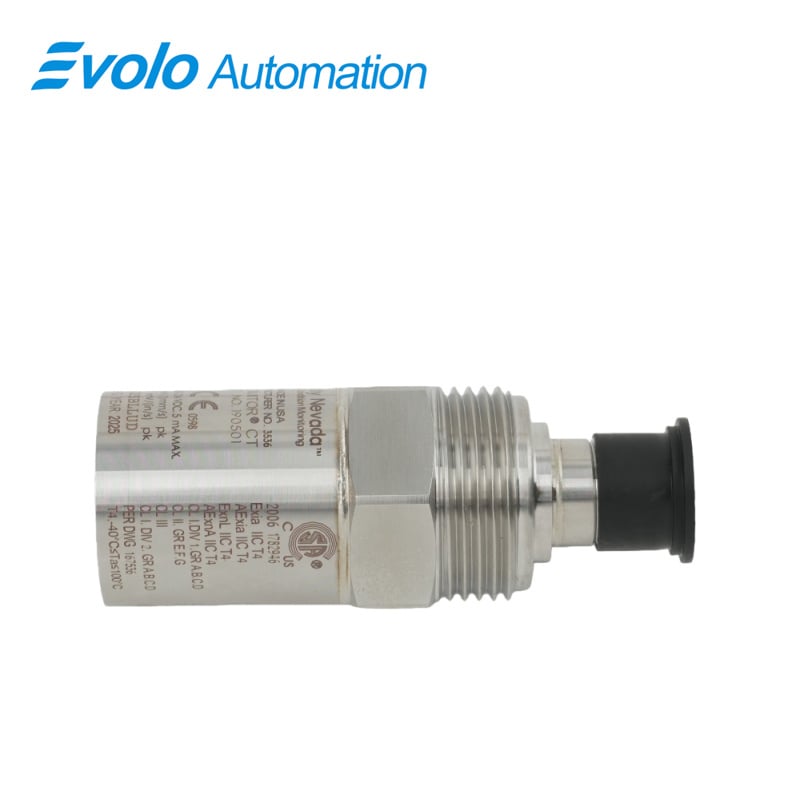

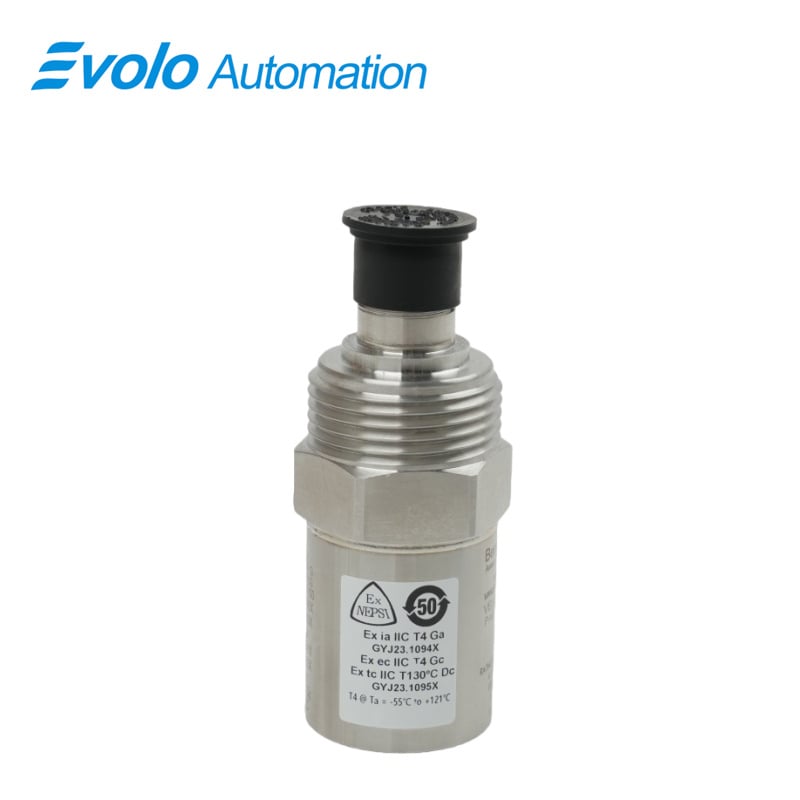

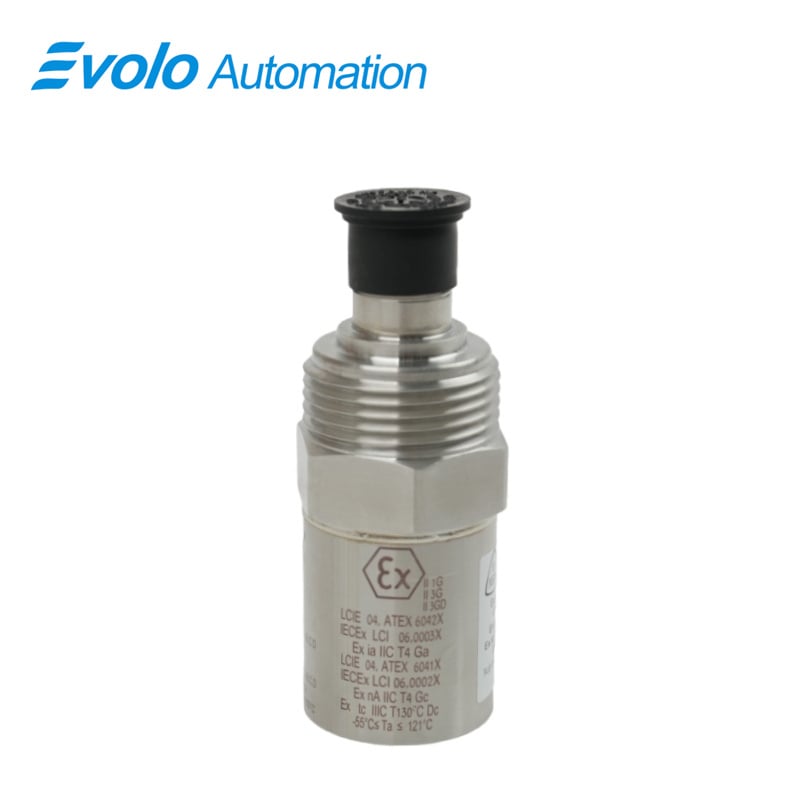

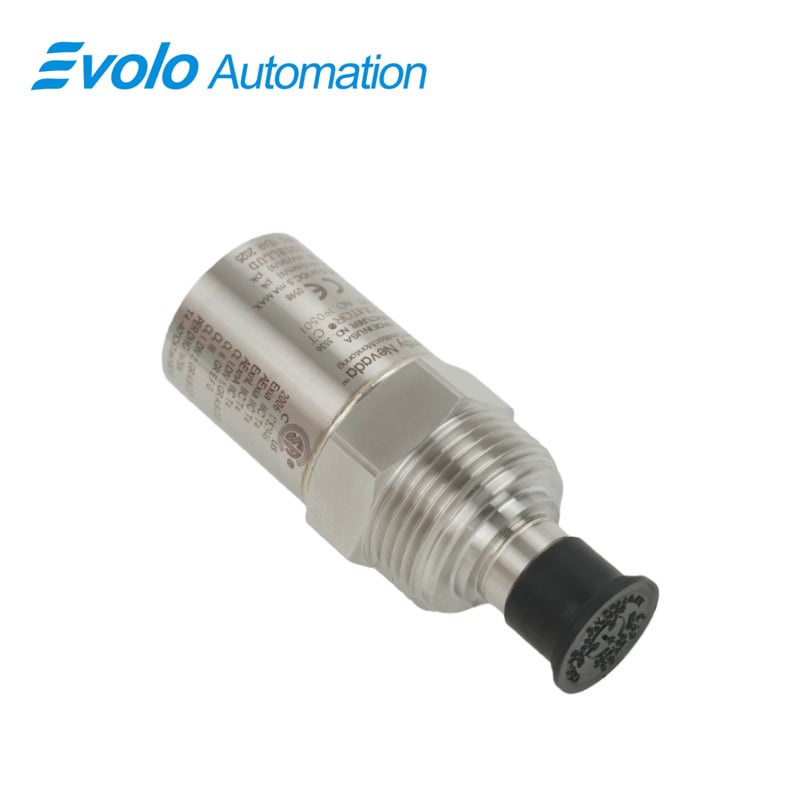

این ترانسدیوسر سرعت ولومیتور CT، مدل ۱۹۰۵۰۱-۰۰-۰۰-۰۴ یک سنسور سرعت کمفرکانس است که برای نظارت خودکار بر لرزش در فنهای برجهای خنککننده و مبدلهای حرارتی خنکشونده با هوا طراحی شده است. این ترانسدیوسر ترانسدیوسر سرعت ولومیتور CT، مدل ۱۹۰۵۰۱-۰۰-۰۰-۰۴ دارای حساسیت ۳٫۹۴ میلیولت بر میلیمتر بر ثانیه، پاسخ فرکانسی ۳ هرتز تا ۹۰۰ هرتز و پوشش بدنه از جنس فولاد ضدزنگ ۳۱۶L با اتصالدهندهٔ دوپینهای استاندارد MIL-C-۵۰۱۵ است. این ترانسدیوسر در محدودهٔ دمایی ۴۰- تا ۸۵+ درجهٔ سانتیگراد کار میکند و ترانسدیوسر سرعت ولومیتور CT، مدل ۱۹۰۵۰۱-۰۰-۰۰-۰۴ لرزش پوستهٔ فن و فرکانسهای تولیدشده توسط موتور را تا ۳۰۰ دور در دقیقه اندازهگیری میکند. با مقاومت در برابر ضربهٔ ۵۰۰۰ g و تحمل کامل رطوبت اشباع (۱۰۰٪)، این ترانسدیوسر بهصورت مستقیم در سیستمهای نظارت خودکار ادغام میشود و دادههای سرعت لرزش را در زمان واقعی ارائه میدهد تا از آن در نگهداری پیشبینانه و کنترل عملکرد فن استفاده شود.
کاربردها
اندازهگیری ارتعاش پوسته فن در برجهای خنککننده
این ترانسدیوسر سرعت ولومیتور CT، مدل ۱۹۰۵۰۱-۰۰-۰۰-۰۴ سرعت ارتعاش پوسته فن را در محدوده ۱۰۰ تا ۳۰۰ دور بر دقیقه اندازهگیری میکند و دادههای لحظهای را به سیستمهای نظارت خودکار ارسال مینماید و تشخیص فوری عملکرد غیرطبیی فن را امکانپذیر میسازد.
نظارت بر فنهای مبدل حرارتی خنکشونده با هوا
استفاده از ترانسدیوسر سرعت ولومیتور CT، مدل ۱۹۰۵۰۱-۰۰-۰۰-۰۴ سیستمهای خودکار میتوانند دامنه ارتعاش فنها را که توسط عملکرد موتور و کاهنده سرعت ایجاد میشود، ردیابی کنند و این امر از نگهداری پیشبینانه و بهینهسازی عملکرد حمایت میکند.
ادغام با سیستمهای کنترل خودکار فن
این ترانسدیوسر سرعت ولومیتور CT، مدل ۱۹۰۵۰۱-۰۰-۰۰-۰۴ سیگنالی با مقدار ۳٫۹۴ میلیولت بر میلیمتر بر ثانیه را از طریق اتصال MIL-C-5015 خروجی میدهد و مستقیماً به کنترلکنندههای اتوماسیون صنعتی ارسال میشود تا در صورت عبور از آستانههای ارتعاش، سرعت فن تنظیم یا تجهیزات خاموش شوند.
تشخیص عدم تعادل موتور در تجهیزات دوار
این ترانسدیوسر سرعت ولومیتور CT، مدل ۱۹۰۵۰۱-۰۰-۰۰-۰۴ ارتعاشات کمفرکانس ناشی از عدم تعادل موتور را اندازهگیری میکند و امکان انجام اقدامات اصلاحی خودکار را پیش از وقوع آسیب مکانیکی فراهم میسازد.
مشخصات
|
حساسیت: |
3.94 mV/mm/s (100 mV/in/s) ±5% |
|
پاسخ فرکانس: |
3.0 Hz تا 900 Hz (180 تا 54,000 cpm) ±1.0 dB یا 1.5 Hz تا 1.0 kHz (90 تا 60,000 cpm) ±3.0 dB |
|
حساسیت دمایی: |
-8٪ تا +5٪ معمولی در محدوده دمای کاری |
|
جنس پوسته: |
316L استیل ضد زنگ |
|
اتصال: |
میل-سی-5015 فولاد ضدزنگ دو پین 316L، بالایی |
|
گشتاور نصب ： |
4.5 نیوتنمتر ± 0.6 نیوتنمتر (40 اینچ-پوند-نیرو ± 5 اینچ-پوند-نیرو) |
|
زاویه نصب ： |
هر جهتی |
|
سطح نصب ： |
قطر 33 میلیمتر (قطر 1.3 اینچ) |
|
دمای عملیاتی: |
-40°C تا +85°C (-40°F تا +185°F) |
|
دمای ذخیره سازی: |
از -40 درجه سانتیگراد تا +100 درجه سانتیگراد (از -40 درجه فارنهایت تا +212 درجه فارنهایت) |
|
محدودیت ضربه: |
حداکثر 5000 گرم pk |
|
محدودیت رطوبت: |
100% تراکمی، غوطهور نشده |
مزیت رقابتی
اندازهگیری سرعت با دقت بالا
این ترانسدیوسر سرعت ولومیتور CT، مدل ۱۹۰۵۰۱-۰۰-۰۰-۰۴ خروجی دقیق ۳٫۹۴ میلیولت بر میلیمتر بر ثانیه و پاسخ فرکانسی ۳ هرتز تا ۹۰۰ هرتز ارائه میدهد و ارتعاشات کمفرکانس فن و موتور را برای کنترل اتوماسیون ثبت میکند.
ساختار بادوام برای محیطهای صنعتی
پوسته فولاد ضدزنگ ۳۱۶L ترانسدیوسر سرعت ولومیتور CT، مدل ۱۹۰۵۰۱-۰۰-۰۰-۰۴ تحمّل دمای ۴۰- تا ۸۵+ درجه سانتیگراد، ضربههای ۵۰۰۰ g و رطوبت کامل اشباعشده را دارد و عملکرد قابلاطمینان را در تنظیمات نظارت اتوماتیک تضمین میکند.
نصب و اتصال آسان
با سطح نصب ۳۳ میلیمتری، نصب با رزوه ۳/۴-۱۴ NPT یا کنترل گشتاور، و اتصالدهنده MIL-C-5015 دوپینهای، ترانسدیوسر سرعت ولومیتور CT، مدل ۱۹۰۵۰۱-۰۰-۰۰-۰۴ یکپارچهسازی را در سیستمهای اتوماتیک موجود سادهتر میکند.
