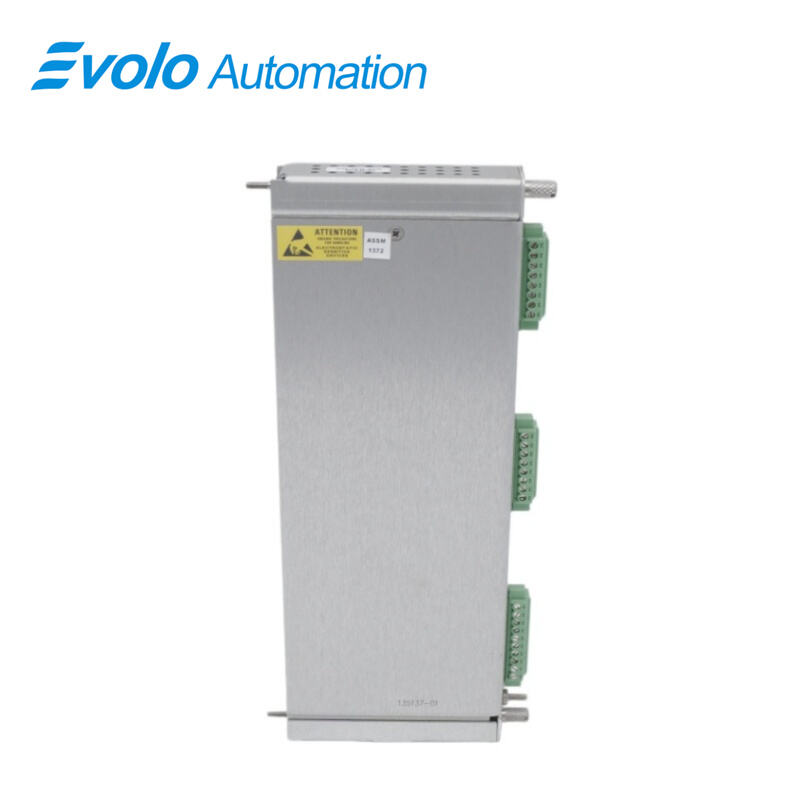

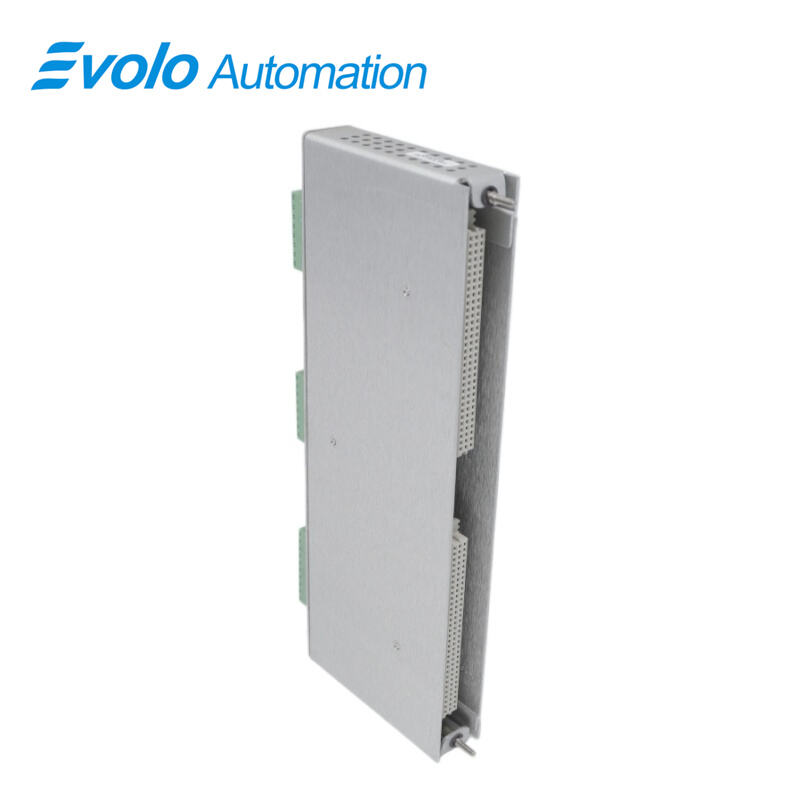

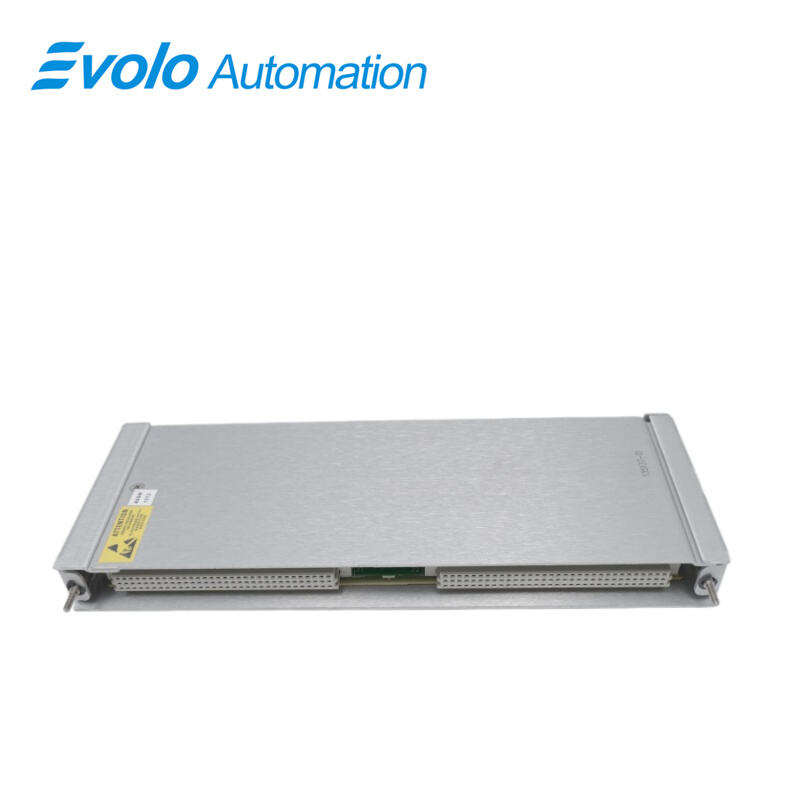

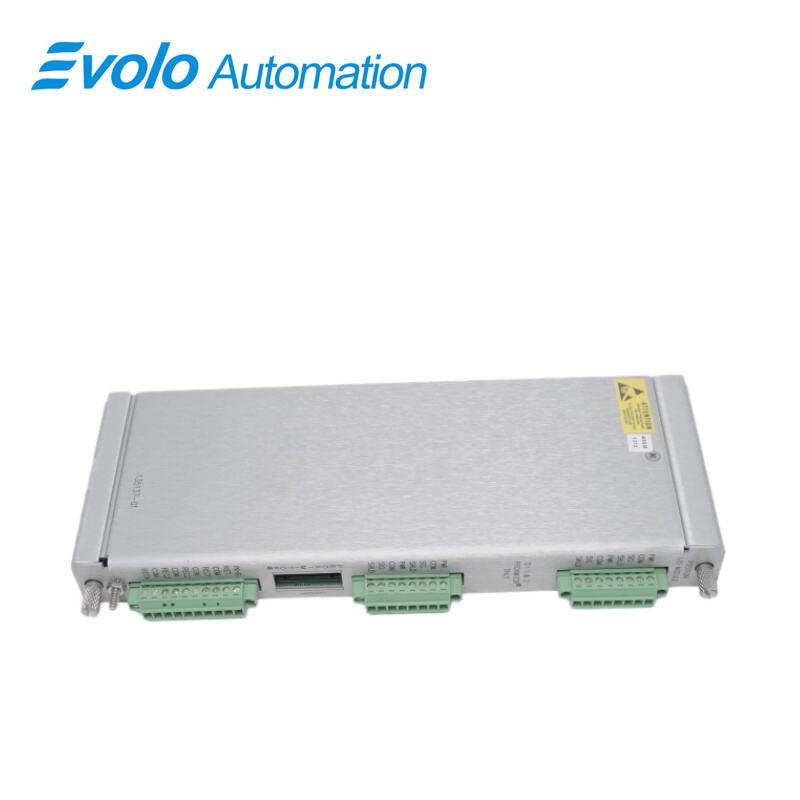

ماژول موقعیت ورودی/خروجی ۱۳۵۱۳۷-۰۱، تولیدکنندگان، تأمین‌کنندگان و کارخانه ماژول موقعیت ورودی/خروجی ۱۳۵۱۳۷-۰۱ در چین

بررسی اجمالی

محل اصل:	ایالات متحده آمریکا
نام تجاری:	بنتلی نوادا
شماره مدل:	135137-01
جزئیات بسته‌بندی:	نو اصلی، دربسته‌بندی کارخانه
زمان تحویل:	5 تا 7 روز
شرایط پرداخت:	T/T
توانایی تأمین:	در انبار

جزئیات سریع

نیازهای فضای رک	یک شیار عقبی با ارتفاع کامل
دماي عملکرد	از ۳۰- درجه سانتی‌گراد تا ۶۵+ درجه سانتی‌گراد (از ۲۲- درجه فارنهایت تا ۱۵۰+ درجه فارنهایت)
دماي ذخیره سازی	-40°C تا +85°C (-40°F تا +185°F)
رطوبت	95% غیر مخلوط شونده
سیگنال	پذیرش ۱ تا ۴ ورودی سیگنال
مصرف برق	۷٫۷ وات (مقدار معمولی)، با استفاده از ماژول موقعیت ورودی/خروجی
مقاومت ورودی	۱ مگااهم (ورودی‌های DC LVDT)، ۱۰ کیلو اهم (ورودی‌های Proximitor یا RPT)، ۱۳۷ کیلو اهم (ورودی‌های AC LVDT)، ۲۰۰ کیلو اهم (ورودی‌های پتانسیومتر چرخشی)
حساسیت به نیروی هل‌دهنده (ترست)	۳٫۹۴ میلی‌ولت بر میکرومتر (۱۰۰ میلی‌ولت بر میل) یا ۷٫۸۷ میلی‌ولت بر میکرومتر (۲۰۰ میلی‌ولت بر میل)
ابعاد:	۲٫۵×۱۱٫۲×۲۴٫۲ سانتی‌متر
وزن:	۰.۴ کیلوگرم

توضیحات

The 135137-01ماژول موقعیت ورودی/خروجی یک نظارت‌گر چهار کاناله است که برای اتوماسیون صنعتی و کنترل ماشین‌آلات طراحی شده است. این ماژول 135137-01ورودی‌های ۱ تا ۴ را از ترانسدیوسرهای نزدیکی، LVDTهای جریان مستقیم یا متناوب، پتانسیومترهای چرخشی یا RPTها می‌پذیرد؛ امپدانس ورودی در محدوده‌ی ۱ مگااهم برای LVDTهای جریان مستقیم تا ۲۰۰ کیلوامپدنس برای پتانسیومترهای چرخشی متغیر است. حساسیت به نیروی هل (Thrust) برابر با ۳٫۹۴ یا ۷٫۸۷ میلی‌ولت بر میکرومتر و حساسیت به انبساط دیفرانسیلی بسته به انتخاب مقیاس کامل، در محدوده‌ی ۰٫۳۹۴ تا ۷٫۸۷۴ ولت بر میلی‌متر قرار دارد.

The 135137-01در یک شیار عقبی با ارتفاع کامل در دمای ۳۰- درجه سانتی‌گراد تا ۶۵+ درجه سانتی‌گراد کار می‌کند و در دمای ۴۰- تا ۸۵+ درجه سانتی‌گراد قابل نگهداری است و از رطوبت غیرمتراکم تا ۹۵٪ پشتیبانی می‌کند. مصرف توان معمولاً ۷٫۷ وات است. نقاط تنظیم هشدار برای نیروی هل، انبساط دیفرانسیلی و موقعیت شیر از طریق نرم‌افزار پیکربندی رک ۳۵۰۰ قابل برنامه‌ریزی هستند و دقت آن‌ها در حد ۰٫۱۳٪ از مقدار مورد نظر است. پاسخ فرکانسی فیلترهای مستقیم و فاصله‌ای به ترتیب در فرکانس ۱٫۲ هرتز و ۰٫۴۱ هرتز برابر با ۳- دسی‌بل است.

در سیستم‌های اتوماسیون، 135137-01نظارت بلادرنگ بر موقعیت محوری، موقعیت شیر و گسترش تفاضلی را فراهم می‌کند و داده‌های قابل اقدامی را برای حفاظت و کنترل توربین‌ها، کمپرسورها و ماشین‌آلات فرآیندی ارائه می‌دهد.

کاربردها

نظارت بر موقعیت محوری (فشاری) در ماشین‌آلات دوار

The 135137-01ورودی‌های ترانسدیوسر نزدیکی یا LVDT مستقیم (DC) را در تعداد ۱ تا ۴ قبول می‌کند و حساسیت فشاری آن ۳٫۹۴ یا ۷٫۸۷ میلی‌ولت بر میکرومتر است. مهندسان از 135137-01برای ردیابی جابجایی محوری در توربین‌ها و کمپرسورها استفاده می‌کنند؛ پاسخ فرکانسی فیلتر مستقیم در نقطه ۳- دسی‌بل برابر با ۱٫۲ هرتز است تا اندازه‌گیری دقیق امکان‌پذیر شود.

اندازه‌گیری گسترش تفاضلی در طول شفت‌ها یا پوسته‌ها

The 135137-01گسترش تفاضلی را با حساسیتی بین ۰٫۳۹۴ تا ۷٫۸۷۴ ولت بر میلی‌متر (بسته به محدوده کامل مقیاس) اندازه‌گیری می‌کند. پاسخ فرکانسی فیلتر شکاف در نقطه ۳- دسی‌بل برابر با ۰٫۴۱ هرتز امکان نظارت بر روندهای آهسته گسترش و پیشگیری از تداخل مکانیکی را فراهم می‌سازد.

ردیابی موقعیت شیر در سیستم‌های کنترل خودکار

با استفاده از ورودی‌های LVDT AC یا پتانسیومتر چرخشی، 135137-01مانیتورینگ حرکت شیر را با دقت ±۰٫۳۳٪ از محدوده کامل انجام می‌دهد. این ماژول داده‌ها را به سیستم اتوماسیون برای کنترل شیر، تولید هشدار و ثبت عملیاتی ارسال می‌کند.

پشتیبانی از مانیتورینگ گسترش تدریجی و گسترش تفاضلی مکمل

The 135137-01قابلیت پیکربندی توابع گسترش تفاضلی تدریجی تک یا دوگانه استاندارد یا غیراستاندارد را دارد که امکان ردیابی بلادرنگ گسترش پوسته یا محور را برای حفاظت از ماشین‌آلات و بهینه‌سازی فرآیند فراهم می‌کند.

مشخصات

حساسیت گسترش تفاضلی	۰٫۳۹۴ میلی‌ولت/میکرومتر (۱۰ میلی‌ولت/میل) یا ۰٫۷۸۷ میلی‌ولت/میکرومتر (۲۰ میلی‌ولت/میل)
حساسیت گسترش تفاضلی تدریجی	۰٫۳۹۴ ولت/میلی‌متر (۱۰ میلی‌ولت/میل)، ۰٫۷۸۷ ولت/میلی‌متر (۲۰ میلی‌ولت/میل)، ۳٫۹۳۷ ولت/میلی‌متر (۱۰۰ میلی‌ولت/میل) یا ۷٫۸۷۴ ولت/میلی‌متر (۲۰۰ میلی‌ولت/میل)
فشار محوری و گسترش تفاضلی （دقت ）	در محدوده ±۰٫۳۳٪ از مقیاس کامل (معمولاً حداکثر ±۱٪)
فشار محوری و گسترش تفاضلی （پاسخ فرکانسی فیلتر مستقیم ）	۳- دسی‌بل در ۱٫۲ هرتز
فشار محوری و گسترش تفاضلی （پاسخ فرکانسی فیلتر شکاف ）	۳- دسی‌بل در ۰٫۴۱ هرتز
مقادیر تنظیم‌شده هشدار	از نرم‌افزار پیکربندی رک ۳۵۰۰ برای تنظیم سطوح هشدار و خطر برای مقادیر مستقیم اندازه‌گیری‌شده توسط مانیتور استفاده کنید. سطوح هشدار قابل تنظیم از ۰ تا ۱۰۰٪ از محدوده کامل برای هر مقدار اندازه‌گیری‌شده هستند. با این حال، هنگامی که محدوده کامل از محدوده ترانسدیوسر فراتر رود، محدوده ترانسدیوسر محدودیت‌کننده مقدار تنظیم‌شده خواهد بود.
دقت نقطه‌های تنظیم هشدار	در محدودهٔ ۰٫۱۳٪ مقدار مورد نظر

دقت موقعیت شیر	در محدوده ±۰٫۳۳٪ از مقیاس کامل (معمولاً حداکثر ±۱٪)
موقعیت شیر (پاسخ فرکانسی فیلتر مستقیم)	۳- دسی‌بل در ۱٫۲ هرتز
موقعیت شیر (پاسخ فرکانسی فیلتر شکاف)	۳- دسی‌بل در ۰٫۴۱ هرتز

مزیت رقابتی

پشتیبانی از سیگنال ورودی گسترده برای چندین ترانسدیوسر

The 135137-01قابلیت پذیرش ترانسدیوسرهای نزدیکی، LVDTهای جریان مستقیم و جریان متناوب، RPTها و پتانسیومترهای چرخشی. امپدانس ورودی در محدودهٔ ۱ مگااهم تا ۲۰۰ کیلواهم متغیر است که امکان ادغام با انواع مختلف سنسورهای موقعیت صنعتی را فراهم می‌کند.

تنظیم دقیق نقاط هشدار و اندازه‌گیری

The 135137-01دقت تنظیم نقطهٔ هشدار را در حد ۰٫۱۳٪ از محدودهٔ کامل (Full Scale) و دقت اندازه‌گیری برای موقعیت تراست، انبساط تفاضلی و موقعیت شیر را در حد ±۰٫۳۳٪ (معمولی) و حداکثر ±۱٪ فراهم می‌کند. این امر اطمینان از فعال‌سازی قابل اعتماد اقدامات ایمنی خودکار را تضمین می‌نماید.

ادغام در شیار تمام‌ارتفاع با مصرف توان پایین

The 135137-01در یک شیار عقب تمام‌ارتفاع نصب می‌شود و تنها ۷٫۷ وات توان (معمولی) مصرف می‌کند؛ بنابراین امکان نصب چندین ماژول در یک رک ۳۵۰۰ بدون تجاوز از محدودیت‌های توان یا فضای موجود فراهم می‌گردد.

قابل برنامه‌ریزی از طریق نرم‌افزار پیکربندی رک ۳۵۰۰

مهندسان می‌توانند محدوده‌های کامل (Full-Scale) را تنظیم کرده و متغیرهای اندازه‌گیری‌شده مانند موقعیت محوری، انبساط تفاضلی و موقعیت شیر را بدون نیاز به کالیبراسیون در محل پیکربندی کنند. 135137-01زمان نصب و پیکربندی در سیستم‌های اتوماسیون را کاهش می‌دهد.

پاسخ فرکانسی متناسب با نظارت مکانیکی

پاسخ‌های فرکانسی فیلتر مستقیم و فیلتر شکاف به ترتیب با مقدار −۳ دسی‌بل در ۱٫۲ هرتز و ۰٫۴۱ هرتز امکان 135137-01ثبت همزمان حرکات محوری سریع و گسترش تفاضلی آهسته را فراهم می‌کنند و داده‌های قابل اقدامی را برای کنترل بلادرنگ ماشین‌آلات ارائه می‌دهند.
