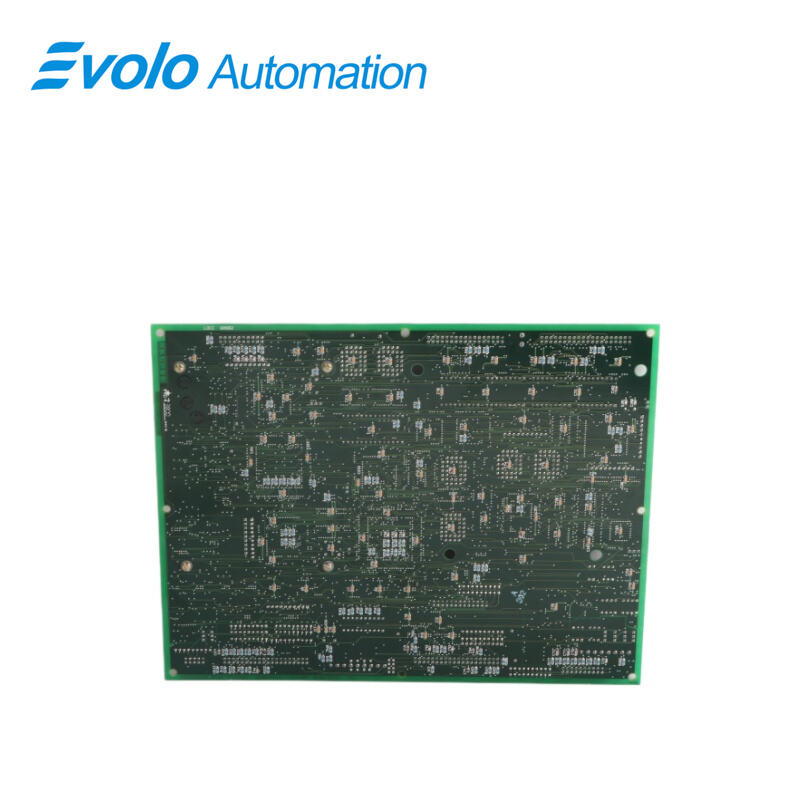

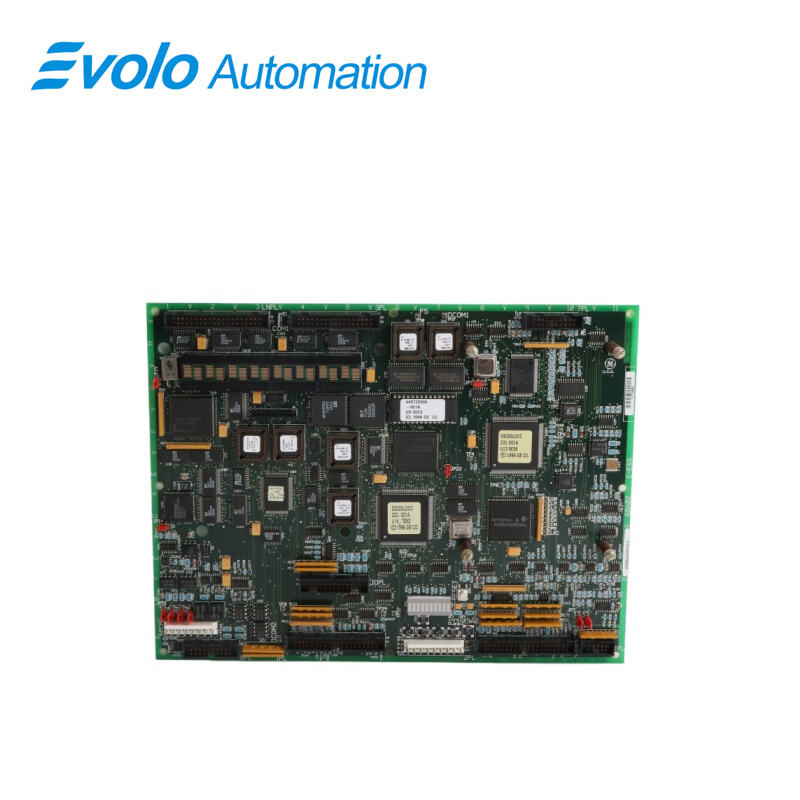

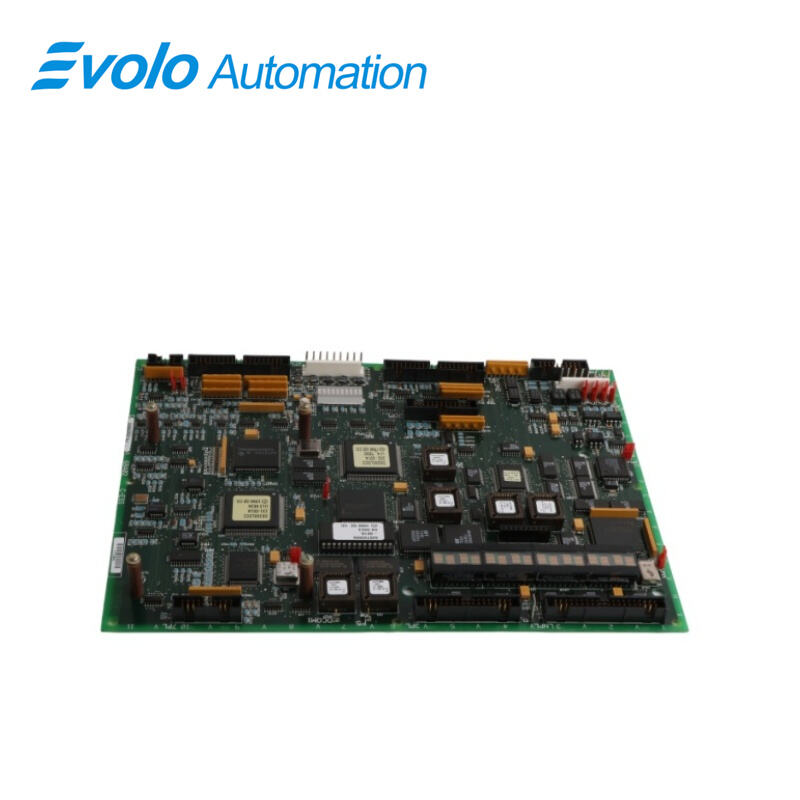

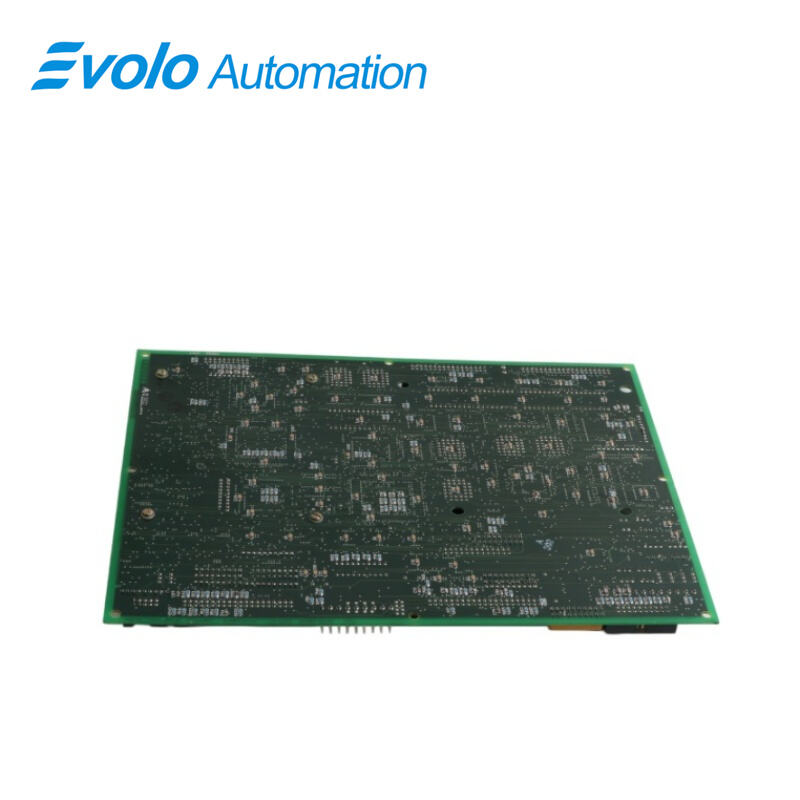

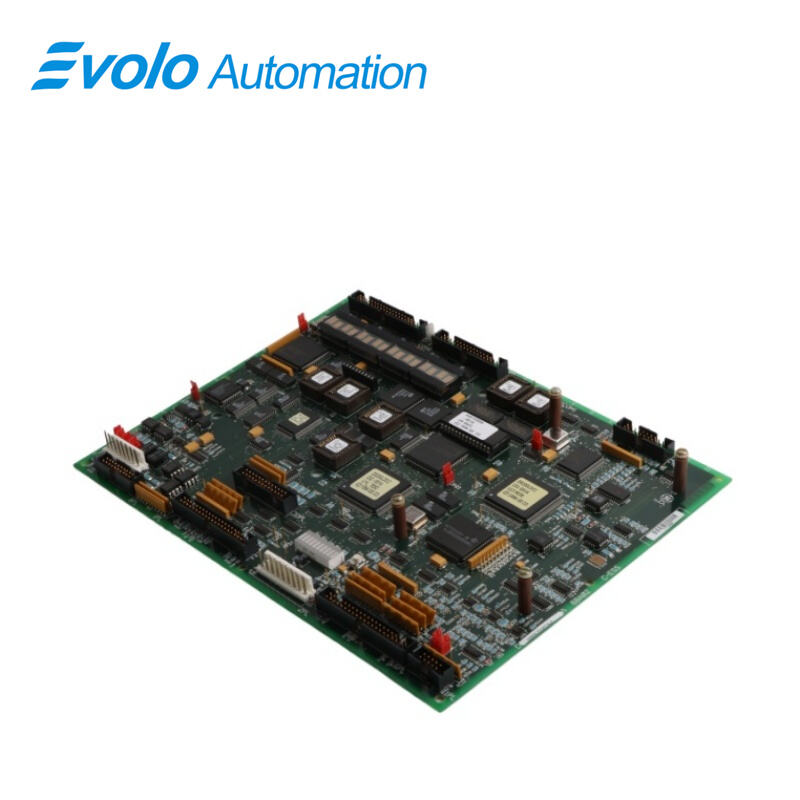

Tarjeta de comunicaciones LAN DS200LDCCH1AKA

Resumen

Lugar de origen:	Estados Unidos
Nombre de la marca:	El sector de la energía
Número de modelo:	DS200LDCCH1AKA
Detalles del embalaje:	Nuevo original, sellado de fábrica
Plazo de entrega:	5-7 días
Condiciones de pago:	T/T
Capacidad de suministro:	En stock

Detalles rápidos

Descripción

La DS200LDCCH1AKA es una tarjeta de control de accionamiento y de comunicaciones en red de área local (LAN) desarrollada por General Electric. Fue diseñada para la serie de tarjetas de accionamiento Mark V del Sistema de Control de Turbogeneradores de GE. Esta tarjeta es compatible con los excitadores y accionamientos GE DIRECTO-MATIC 2000.

Los microprocesadores integrados ofrecen diversas capacidades de interfaz, incluidas las comunicaciones LAN, reinicios del accionamiento, procesamiento del motor y del accionamiento, y la interfaz con el operador.

La serie Mark V también es una de las últimas series de productos Mark de General Electric que incorpora su tecnología patentada de sistema de control Speedtronic.

La DS200LDCCH1AKA no es el producto original para su funcionalidad específica dentro de la serie Mark V; la tarjeta principal DS200LDCCH1 carece de sus tres revisiones significativas del producto.

Aplicación

Centrales eléctricas de gran potencia: En instalaciones de generación de energía basadas en grandes turbinas de gas, como las series GE Frame 7 o Frame 9, esta tarjeta gestiona comunicaciones complejas en redes locales (LAN), garantizando la sincronización de datos entre el procesador de control y los sensores y actuadores distribuidos por toda la planta.

Plantas de procesamiento de petróleo y gas: Se utiliza para controlar turbinas que accionan grandes compresores o grupos de bombas; en estas plantas, la arquitectura de «redundancia triple (TMR)» del sistema depende de tarjetas de comunicación como esta para mantener un intercambio de datos ininterrumpido.

Instalaciones industriales pesadas: En centrales eléctricas independientes o en escenarios de accionamiento de maquinaria pesada, esta tarjeta contribuye a optimizar el control de turbinas, reducir tiempos de inactividad y mejorar la eficiencia productiva.

Consejos sobre hardware

Cuatro microprocesadores están integrados en la tarjeta para gestionar las configuraciones de entrada/salida (E/S) y control de accionamiento:

Procesador de control LAN (LCP): Acepta y convierte cinco sistemas de bus diferentes.

Procesador de control de conducción (DCP): Controla los dispositivos periféricos de entrada/salida (E/S) (por ejemplo, temporizadores, codificadores) y convierte las señales analógicas/digitales de entrada/salida.

Procesador de control de motor (MCP): Procesa las comunicaciones de entrada/salida (E/S) y los circuitos de control de motor.

Procesador co-motor (CMP): Proporciona potencia de procesamiento adicional si la potencia del MCP es insuficiente.

Se incorpora un teclado alfanumérico para facilitar el acceso a los diagnósticos y ajustes del sistema integrado.

La placa incluye numerosos componentes limitadores de tensión (condensadores, resistencias, circuitos integrados), cada uno con una etiqueta de nomenclatura impresa en fábrica.

La placa de circuito impreso (PCB) base está protegida mediante un recubrimiento superficial especial tipo conformado.

Para fines de diagnóstico, la placa dispone de varios puntos de prueba de diagnóstico y un único botón de REINICIO.

Incorpora una pantalla LED de teclado comunicativa menos común y varios LEDs de gráfico de barras DN1.

Las PROM (Memoria de solo lectura programable) almacenan el software integrado:

Seis componentes PROM flash almacenan los datos de configuración.

La EEPROM contiene parámetros ajustables en campo.

Las opciones de reinicio incluyen:

Un botón pulsador RESET presionable para fallos funcionales fatales.

Reinicios suaves logrables mediante modificación de la programación o mediante la tecla de reinicio del módulo programador de la serie Mark V.

Existe una conexión tipo estaca disponible para reforzar la tarjeta de interfaz LAN en entornos con alto nivel de ruido.

Instalación

Revise los parámetros de instalación proporcionados antes de retirar el dispositivo de su embalaje de transporte. Una guía completa de cableado e instalación está disponible en el manual y la hoja de datos correspondientes a la serie.

Preguntas frecuentes

P: ¿Qué manual se utiliza con la DS200LDCCH1AKA?
R: El manual utilizado con la DS200LDCCH1AKA es el manual GEH-100216. Se trata del Manual de tarjeta de control de accionamiento/comunicaciones LAN de GE Motors and Industrial Systems, que ofrece orientación sobre instalación, funcionamiento, mantenimiento e información general, aunque no abarca todos los detalles específicos de la tarjeta.

P: ¿Dónde almacena la DS200LDCCH1AKA su software integrado?
A: El DS200LDCCH1AKA almacena el software integrado en chips de memoria, concretamente seis PROM flash: U6, U7, U11, U12, U22 y U23. Estas PROM contienen los datos de configuración y el firmware necesarios para su funcionamiento.

P: ¿Cómo controla el DS200LDCCH1AKA la comunicación LAN?
A: El DS200LDCCH1AKA controla la comunicación LAN mediante su Procesador de Control LAN (LCP). El LCP gestiona las funciones de comunicación y proporciona circuitos de entrada tanto aislados como no aislados.
