Komunikační karta DS200LDCCH1AKA pro síť LAN

Přehled

Místo původu:	USA
Název značky:	Ge
Typ modelu:	DS200LDCCH1AKA
Podrobnosti o obalu:	Originální nový, továrně zalepený
Dodací doba:	5-7 dní
Podmínky platby:	T/T
Dodací schopnost:	Skladem

Rychlý detail

Popis

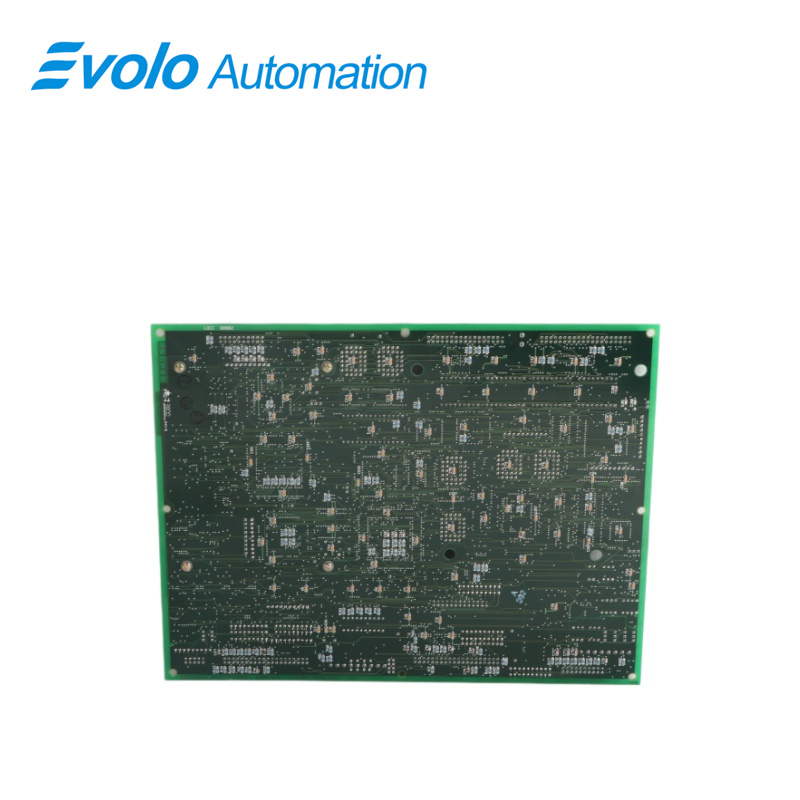

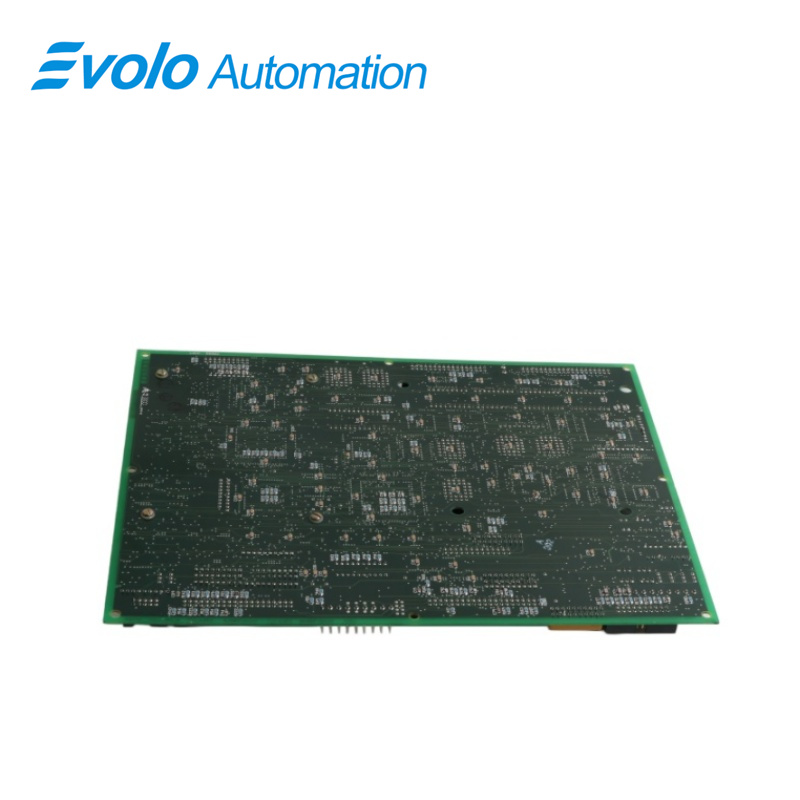

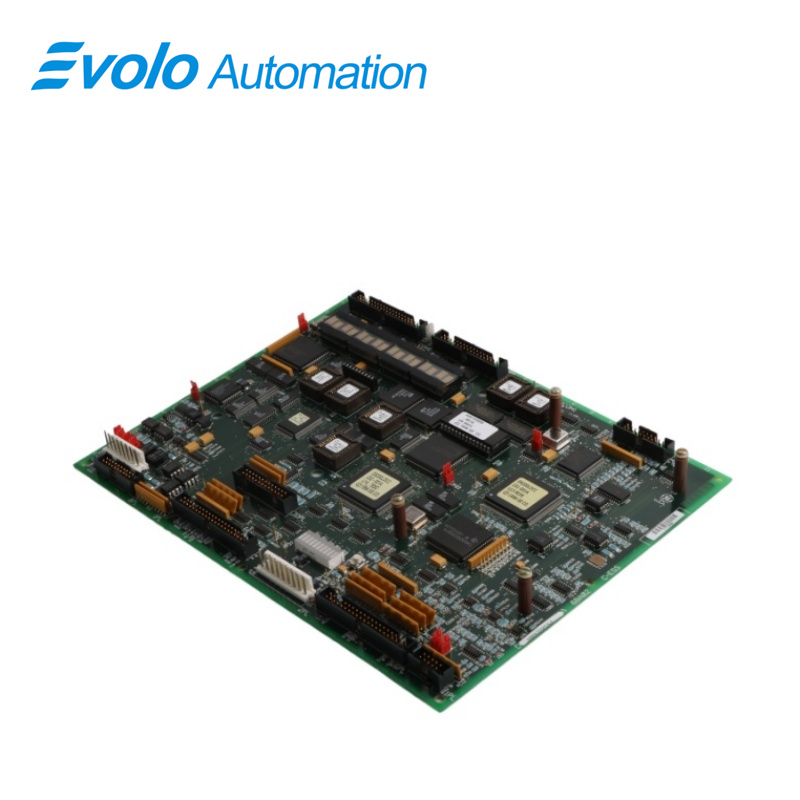

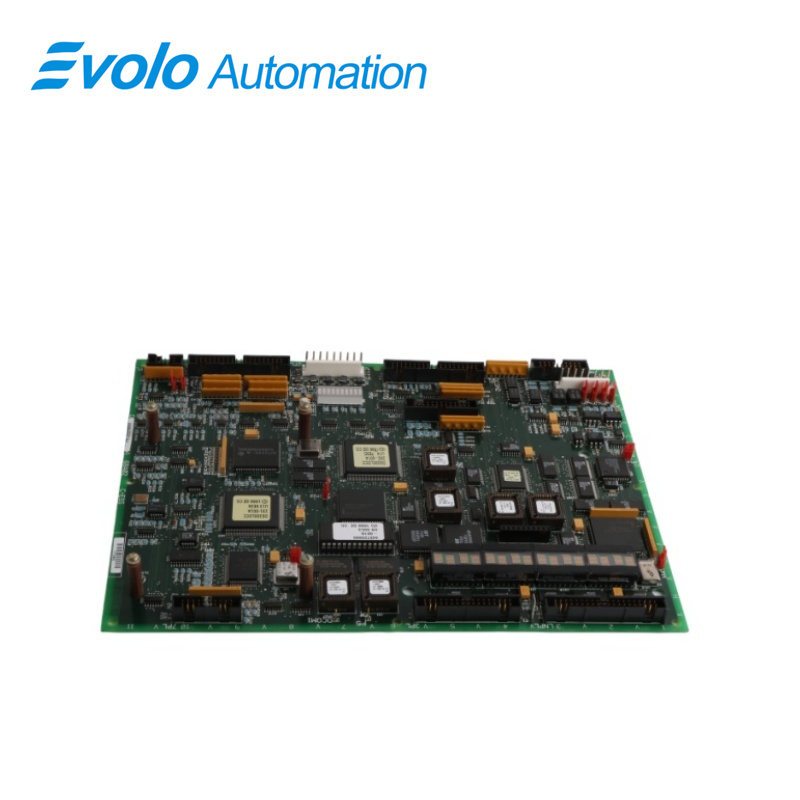

DS200LDCCH1AKA je řídicí deska pohonu a deska komunikace v místní síti (LAN), vyvinutá společností General Electric. Byla navržena pro řadu řídicích desek pohonů systému řízení turbín Mark V od společnosti GE. Tato deska je kompatibilní s budicími zařízeními a pohony GE DIRECTO-MATIC 2000.

Onboard mikroprocesory poskytují různé možnosti rozhraní, včetně komunikace přes LAN, resetování pohonů, zpracování motoru a pohonu a uživatelského rozhraní.

Řada Mark V je také jednou z posledních řad produktů společnosti General Electric Mark, která integruje jejich patentovanou technologii řídicího systému Speedtronic.

Deska DS200LDCCH1AKA není původním produktem pro danou konkrétní funkci v rámci řady Mark V; nadřazená deska DS200LDCCH1 postrádá tři významné revize tohoto produktu.

Aplikace

Velké elektrárny: V zařízeních pro výrobu elektrické energie založených na velkých plynových turbínách, jako jsou např. řady GE Frame 7 nebo Frame 9, tato deska zajišťuje složitou komunikaci v místní síti (LAN) a umožňuje synchronizaci dat mezi řídicím procesorem a čidly a akčními členy rozmístěnými po celé elektrárně.

Rafinerie a zpracovatelské závody pro ropu a plyn: Používá se k řízení turbín pohánějících velké kompresory nebo čerpadlové soustavy; v těchto závodech spoléhá architektura systému s tzv. trojnásobnou redundancí (TMR) na takové komunikační desky, aby byla zajištěna bezproblémová výměna dat.

Těžké průmyslové provozy: V samostatných elektrárnách nebo u pohonů velkých strojů tato deska pomáhá optimalizovat řízení turbín, snižovat prostoj a zvyšovat výrobní účinnost.

Tipy pro hardware

Na desku je integrováno čtyři mikroprocesory pro pokrytí nastavení vstupně-výstupních obvodů (I/O) a řízení pohonů:

Procesor pro řízení přes LAN (LCP): Přijímá a převádí pět různých sběrnicových systémů.

Procesor pro řízení pohonu (DCP): Řídí periferní vstupně-výstupní zařízení (např. časovače, enkodéry) a převádí analogové a digitální vstupně-výstupní signály.

Procesor pro řízení motoru (MCP): Zpracovává komunikaci přes vstupně-výstupní obvody (I/O) a obvody řízení motoru.

Spolupracující procesor pro motor (CMP): Poskytuje dodatečný výpočetní výkon v případě nedostatečného výkonu MCP.

Pro snadný přístup k diagnostice a nastavením systému na desce je připojen alfanumerický klávesový panel.

Deska obsahuje množství komponent pro omezení napětí (kondenzátory, rezistory, integrované obvody), každý s továrně tištěnou nápisovou štítkovou označkou.

Základní tištěná spojovací deska (PCB) je chráněna speciálním konformním povrchovým povlakem.

Pro diagnostiku má deska několik diagnostických testovacích bodů a jediné tlačítko RESET.

Má méně běžný komunikační LED klávesnicový displej a několik LED indikátorů ve formě sloupcového grafu DN1.

PROM (programovatelná paměť pouze pro čtení) ukládají software na palubě:

Šest komponent flash PROM ukládá konfigurační data.

EEPROM obsahuje parametry nastavitelné v provozu.

Možnosti resetu zahrnují:

Tlačítko RESET, které lze stisknout při fatálních funkčních poruchách.

Softwarový reset, který lze provést změnou programování nebo pomocí klávesy reset na programovacím modulu řady Mark V.

Pro zpevnění rozhraní LAN v prostředích s vysokou úrovní rušení je k dispozici stabové připojení.

Instalace

Před vyjmutím zařízení ze zásilkového obalu si přečtěte poskytnuté parametry instalace. Úplný průvodce zapojením a instalací je uveden v příslušné sériové příručce a technickém listu.

Nejčastější dotazy

Otázka: Jaký manuál se používá s DS200LDCCH1AKA?
Odpověď: Manuál používaný s DS200LDCCH1AKA je manuál GEH-100216. Jedná se o manuál řídicí / komunikační desky GE Motors and Industrial Systems pro pohony a síť LAN, který poskytuje pokyny k instalaci, provozu, údržbě a obecné informace, i když nezahrnuje každý detail týkající se desky.

Otázka: Kde DS200LDCCH1AKA ukládá software v palubní paměti?
Odpověď: DS200LDCCH1AKA ukládá software v palubní paměti v paměťových čipech, konkrétně v šesti flash PROM: U6, U7, U11, U12, U22 a U23. Tyto PROM obsahují konfigurační data a firmware nutné pro provoz.

Otázka: Jak DS200LDCCH1AKA řídí komunikaci přes síť LAN?
Odpověď: DS200LDCCH1AKA řídí komunikaci přes síť LAN prostřednictvím procesoru řízení LAN (LCP). LCP spravuje funkce komunikace a poskytuje jak izolované, tak neizolované vstupní obvody.
