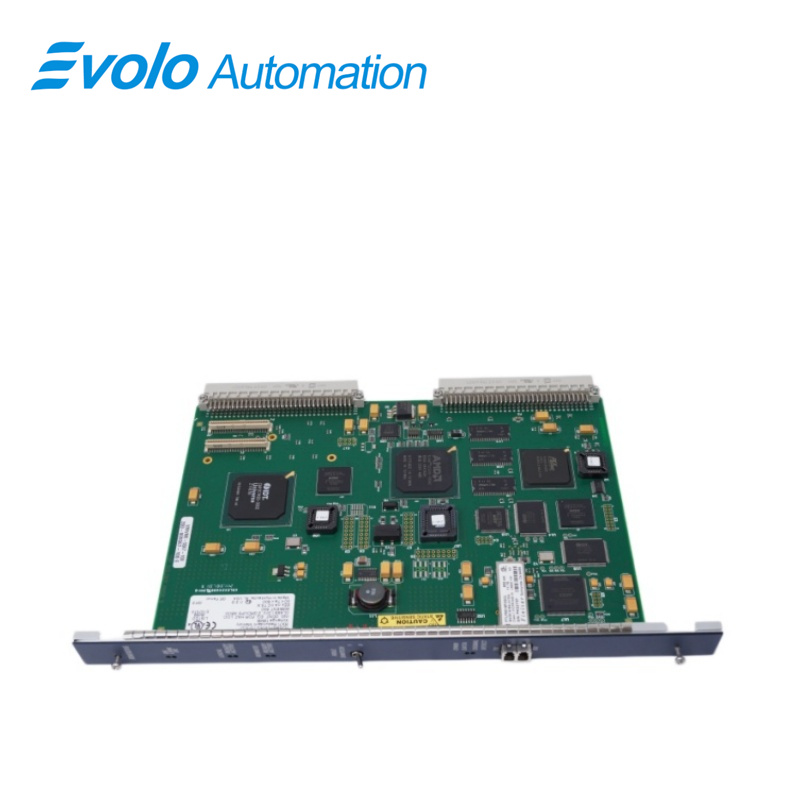

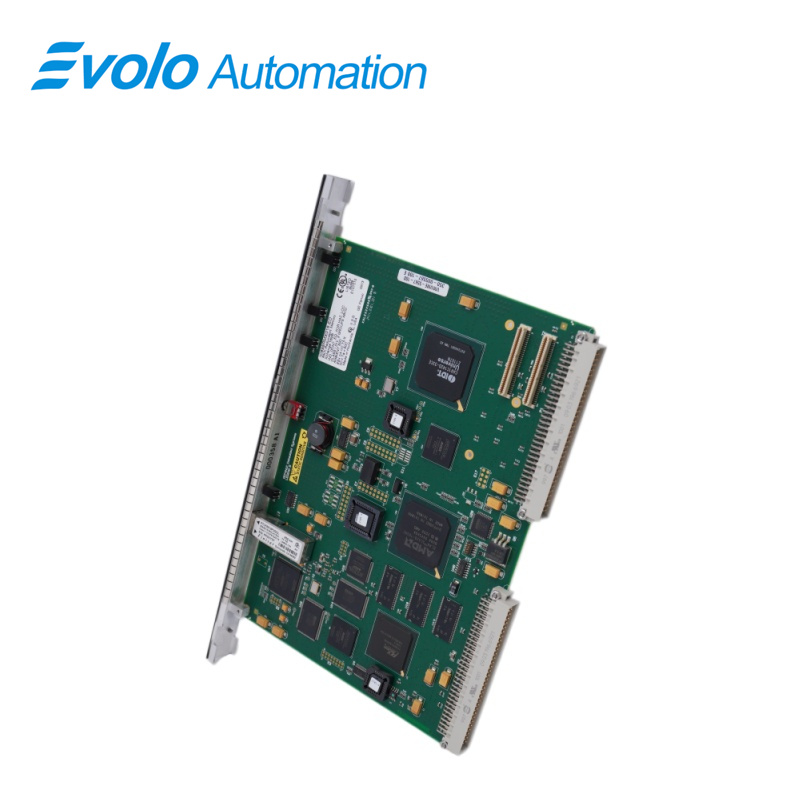

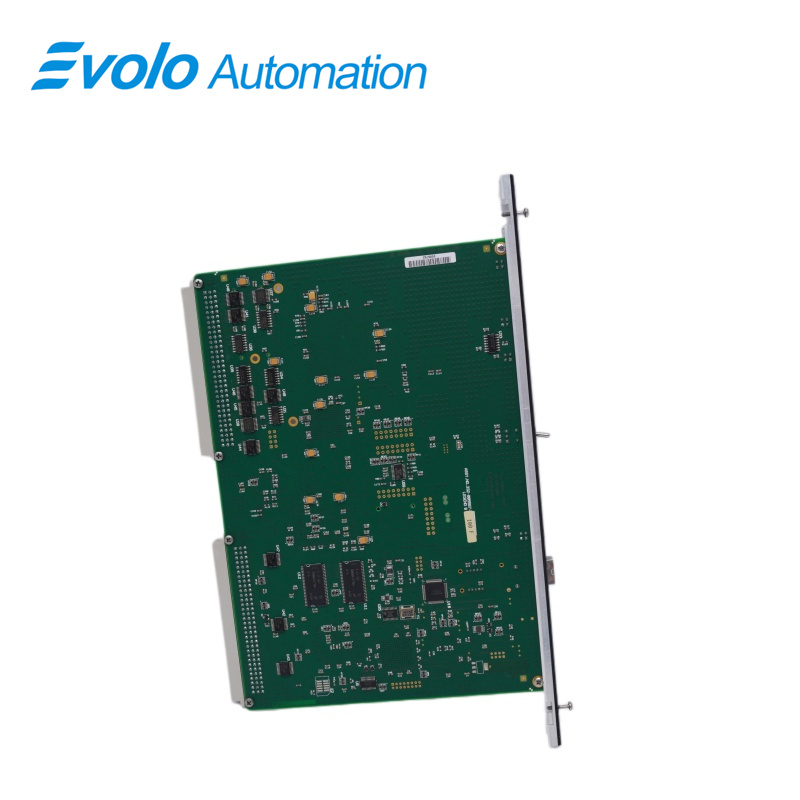

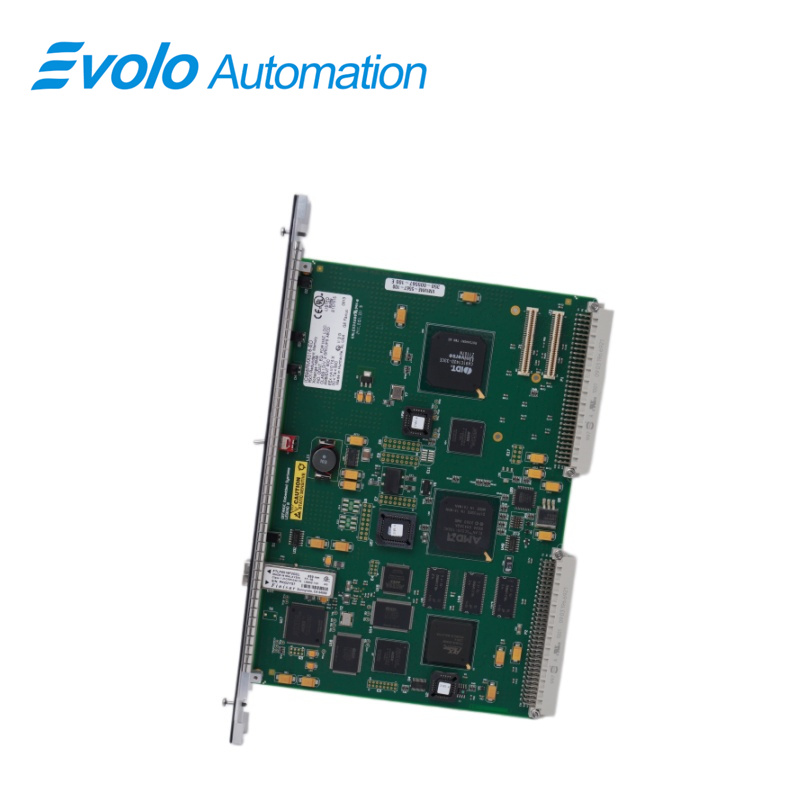

Μονάδα Ανταλλαγής Μνήμης Αντιστάθμισης (RMX) IC698RMX016

Επισκόπηση

Τόπος Προέλευσης:	ΗΠΑ
Επωνυμία:	Γε
Αριθμός Μοντέλου:	IC698RMX016
Λεπτομέρειες Πακέτων:	Αυθεντικό καινούριο, σφραγισμένο από το εργοστάσιο
Χρόνος παράδοσης:	5-7 Ημέρες
Όροι Πληρωμής:	T/T
Δυνατότητα Εφοδιασμού:	Σε απόθεμα

Προδιαγραφές

Περιγραφή

Το μονάδα IC698RMX016 Redundancy Memory Xchange (RMX) λειτουργεί ως κόμβος σε ένα δίκτυο ανακλαστικής μνήμης ή ως αφιερωμένη σύνδεση μεταξύ CPU σε ένα εναλλακτικό σύστημα RX7i. Όταν η μονάδα RMX δεν χρησιμοποιείται ως σύνδεση σε ένα σύστημα εναλλακτικής λειτουργίας, είναι λειτουργικά ταυτόσημη με τη μονάδα IC698CMX016. Κάθε κόμβος στο δίκτυο μπορεί να είναι οποιαδήποτε συσκευή ανακλαστικής μνήμης συμβατή με την οικογένεια 5565. Κάθε φορά που δεδομένα γράφονται σε έναν κόμβο, όλοι οι κόμβοι του δικτύου ενημερώνονται αυτόματα με τα νέα δεδομένα. Όταν χρησιμοποιείται ως κόμβος σε ένα δίκτυο ανακλαστικής μνήμης, η μονάδα RMX παρέχει προσδιορίσιμη κοινή χρήση δεδομένων μεταξύ PLC και άλλων υπολογιστικών συσκευών σε ένα υψηλής ταχύτητας δίκτυο οπτικών ινών. Ένα δίκτυο ανακλαστικής μνήμης μπορεί να περιλαμβάνει μέχρι 256 κόμβους.

Εφαρμογές

Πυρηνικά και μεγάλα θερμικά εργοστάσια: Διασφάλιση εναλλαγής σε επίπεδο μικροδευτερολέπτων των συστημάτων προστασίας του γεννήτορα και των ελέγχων της τουρμπίνας σε περίπτωση αποτυχίας της κύριας μονάδας.

Εργοστάσια επεξεργασίας πετρελαίου και αερίου: Χρησιμοποιούνται για συστήματα έκτακτης διακοπής λειτουργίας (ESD) σε κρίσιμους ελέγχους θερμοκρασίας αντιδραστήρων και σε αγωγούς υψηλής πίεσης.

Μεγάλα χαλυβουργεία: Διασφαλίζουν την πλεονασματικότητα των ελεγκτών για αδιάλειπτες διαδικασίες, όπως τα συστήματα ψύξης υψικάμινων και οι γραμμές συνεχούς χύτευσης.

Εργοστάσια κατασκευής ημιαγωγών και μικροεπεξεργαστών: Αποτρέπουν αποτυχίες ελέγχου που θα μπορούσαν να οδηγήσουν στην απόρριψη ολόκληρων παρτίδων ακριβών πλακιδίων, διατηρώντας ένα σταθερό περιβάλλον παραγωγής.

Χαρακτηριστικά

Μοναδικής υποδοχής μορφής PACSystems RX7i.

16 Mbytes ανακλαστικής μνήμης με έλεγχο ισοτιμίας.

Διαμόρφωση λογισμικού όλων των παραμέτρων κόμβου (δεν απαιτούνται ρυθμίσεις με jumpers ή διακόπτες).

Υψηλής ταχύτητας, εύκολο στη χρήση οπτικό ίνα δικτύου 2,12 Gbaud.

Δεν απαιτείται επεξεργασία από την CPU του RX7i για τη λειτουργία του δικτύου.

Συμβατό με δίκτυο με την οικογένεια συσκευών ανακλαστικής μνήμης VMIC 5565.

Σύνδεση με πολύτροπη οπτική ίνα μέχρι 300 m / 984,25 ft.

Δυναμικά μεγέθη πακέτων από 4 έως 64 byte, ελεγχόμενα από τον μονάδα Memory Xchange.

Μέγιστος ρυθμός μεταφοράς δικτύου 43 Mbyte/s (πακέτα 4 byte) έως 174 Mbyte/s (πακέτα 64 byte).

Προγραμματιζόμενη έξοδος διακοπής VMEbus.

Τέσσερις γενικού σκοπού διακοπές δικτύου, με 32 bit δεδομένων η καθεμία.

Ανίχνευση σφαλμάτων δικτύου.

Έως 256 κόμβοι ανά δίκτυο.

Λειτουργία εναλλασσόμενης μεταφοράς (redundant transfer mode). Αυτή η προαιρετική λειτουργία μειώνει την πιθανότητα απώλειας ενός πακέτου δεδομένων από το δίκτυο.

Ρυθμιζόμενη μετατόπιση μνήμης δικτύου, η οποία σας επιτρέπει να αναθέτετε κόμβους ενός δικτύου σε ομάδες, βάσει του τμήματος των 16 MB στο χώρο διευθύνσεων του δικτύου που χρησιμοποιούν.

Εγκατάσταση

Βεβαιωθείτε ότι διαθέτετε τα αντικείμενα που αναφέρονται παρακάτω προτού ξεκινήσετε.

1 Μονάδα Κεντρικής Μονάδας Επεξεργασίας PACSystems RX7i με firmware έκδοσης 2.00 ή υψηλότερης

2 Καλάθια CPU PACSystems Rx7i με τροφοδοτικό.

3 Λογισμικό προγραμματισμού: Machine Edition – Logic Developer PLC, έκδοση 4.5 ή νεότερη (και 4 υπολογιστές συμβατοί με PC).

5 Καλώδια. Για λεπτομέρειες, ανατρέξτε στο εγχειρίδιο χρήστη «Οπτικά Ινικά Καλώδια και Συνδέσμους» των Μονάδων Μνήμης Xchange PACSystems RX7i, GFK-2300.

Συχνές Ερωτήσεις

Ε: Τι είναι το IC698RMX016;
Α: Το IC698RMX016 είναι ένα Μονάδα Ανταλλαγής Μνήμης Εφεδρείας (Redundancy Memory Xchange) από τη σειρά GE Fanuc RX7i.

Ε: Τι παρέχει το IC698RMX016;
Α: Αυτή η μονάδα λειτουργεί ως κόμβος σε ένα δίκτυο ανακλαστικής μνήμης (reflective memory network) ή ως αφιερωμένη σύνδεση μεταξύ των CPU σε ένα εφεδρευόμενο σύστημα RX7i.

Ε: Τι είναι η τεχνολογία ανακλαστικής μνήμης / ένα δίκτυο ανακλαστικής μνήμης;
Α: Ένα δίκτυο ανακλαστικής μνήμης μπορεί να περιλαμβάνει έως και 256 κόμβους. Κάθε κόμβος μπορεί να είναι οποιαδήποτε συσκευή ανακλαστικής μνήμης συμβατή με την οικογένεια 5565. Έτσι, όταν δεδομένα γράφονται σε έναν κόμβο, όλοι οι κόμβοι του δικτύου ενημερώνονται αυτόματα με τα νέα δεδομένα.

Ε: Πώς συνδέονται οι κόμβοι σε ένα δίκτυο ανακλαστικής μνήμης;
Α: Κάθε κόμβος συνδέεται σε μια διαδοχική (daisy-chained) δακτύλιο ενώσεων χρησιμοποιώντας οπτικές ίνες. Ο πομπός του πρώτου κόμβου συνδέεται με τον δέκτη του δεύτερου κόμβου. Ο πομπός του δεύτερου κόμβου συνδέεται με τον δέκτη του τρίτου κόμβου, και ούτω καθεξής, μέχρις ότου ο δακτύλιος ολοκληρωθεί εκ νέου στον δέκτη του πρώτου κόμβου.

Ε: Όταν χρησιμοποιείται ως κόμβος, τι κάνει η IC698RMX016;
Α: Όταν χρησιμοποιείται ως κόμβος σε ένα δίκτυο ανακλαστικής μνήμης (reflective memory network), το μόντουλ RMX παρέχει προσδιορίσιμη κοινή χρήση δεδομένων μεταξύ PLC και άλλων υπολογιστικών συσκευών σε ένα υψηλής ταχύτητας δίκτυο οπτικών ινών.
