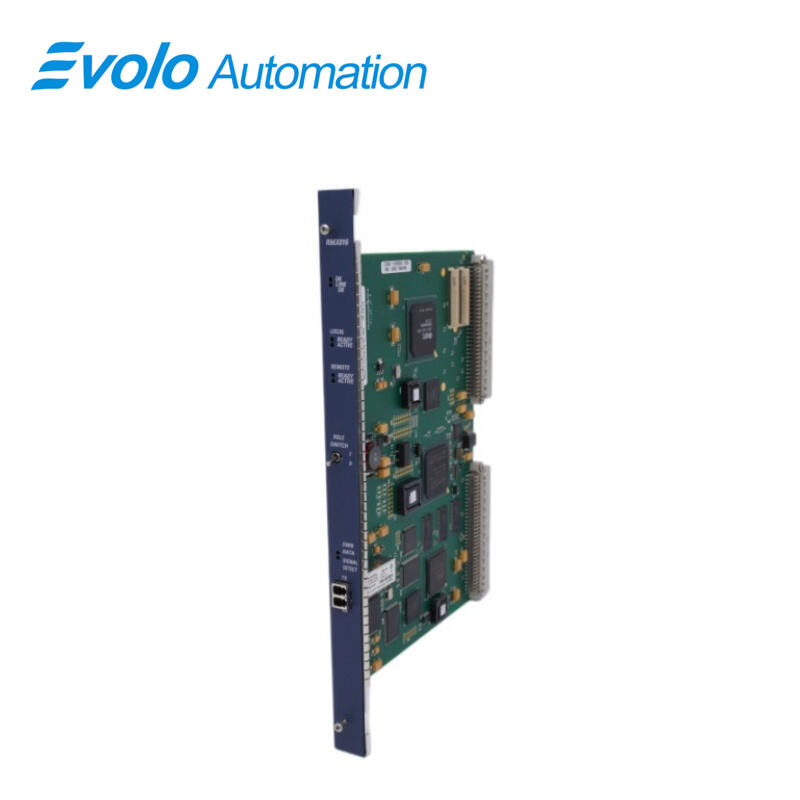

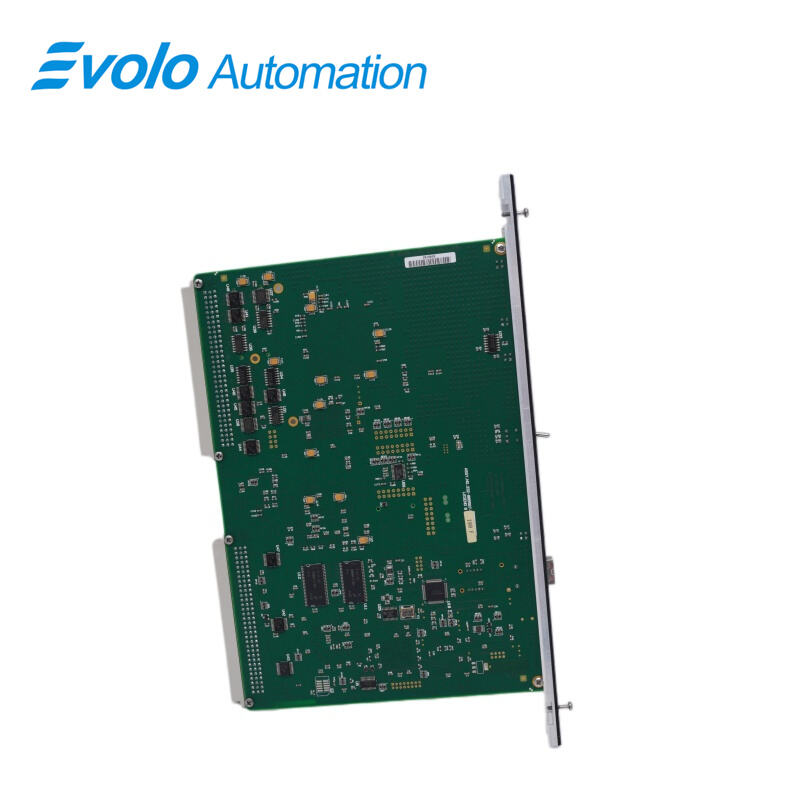

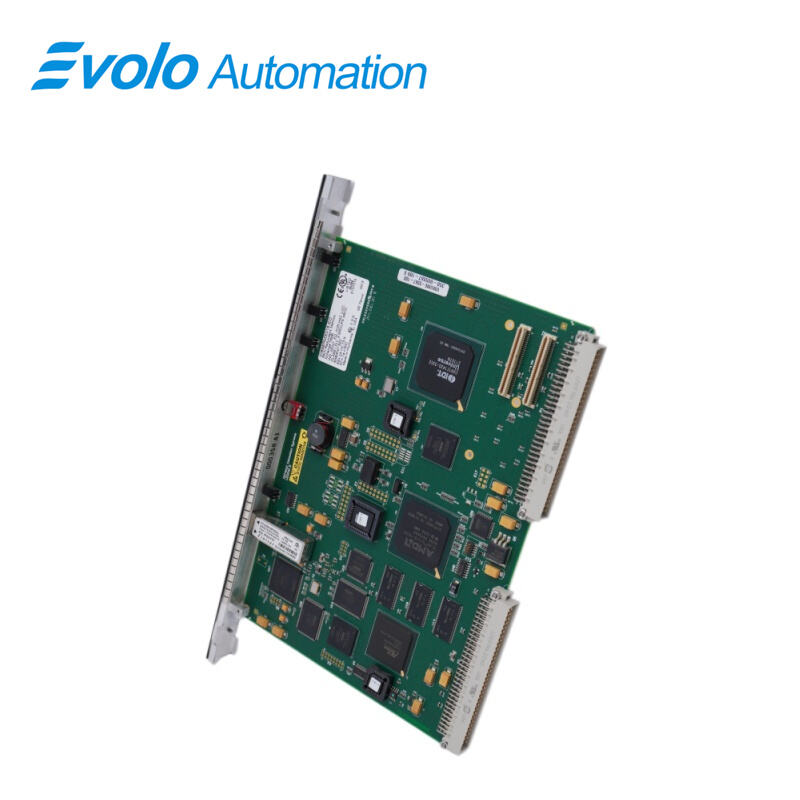

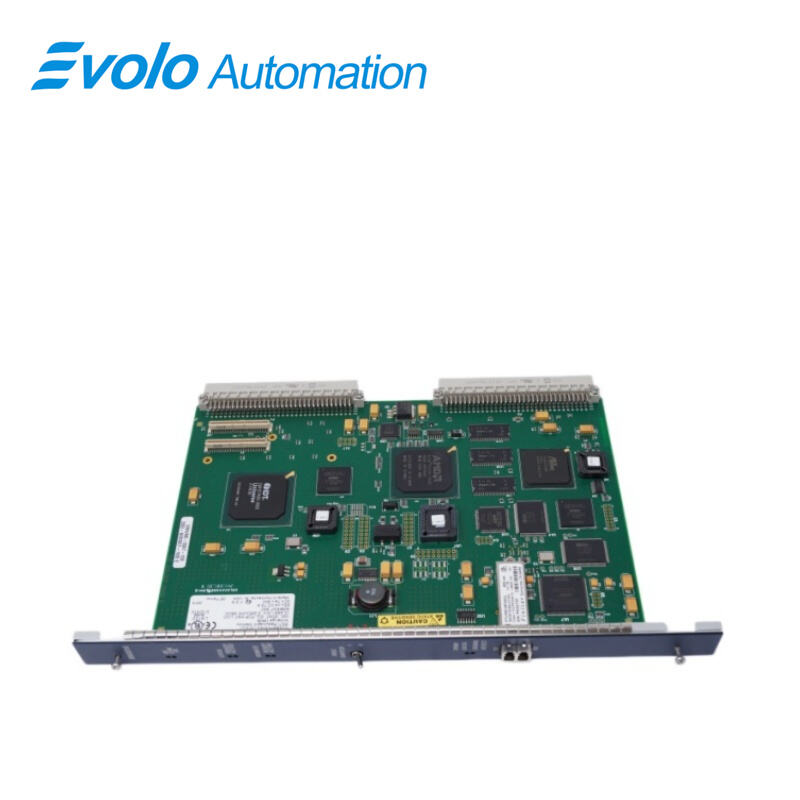

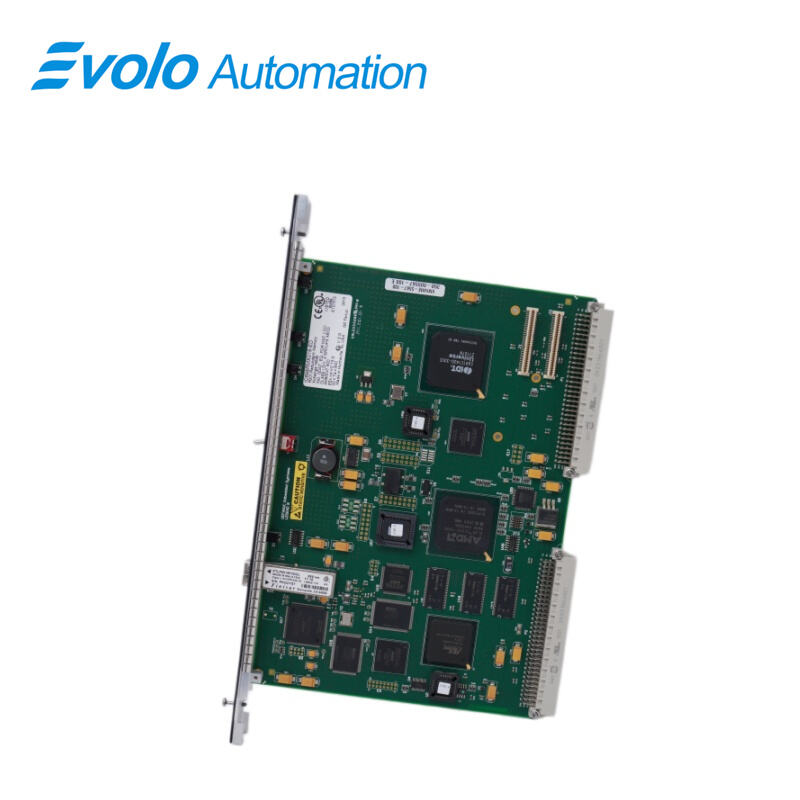

IC698RMX016 Redundanshukommelsesudvekslingsmodul (RMX)

Oversigt

Oprindelsessted:	USA
Mærkenavn:	GE
Modelnummer:	IC698RMX016
Indpakning:	Original ny, fabrikssigel
Leveringstid:	5-7 Dage
Betalingsbetingelser:	T/T
Leveringsevne:	På lager

Specifikationer

Beskrivelse

IC698RMX016-modulen Redundancy Memory Xchange (RMX) fungerer som en node i et reflektivt hukommelsesnetværk eller som en dedikeret forbindelse mellem CPU’er i et redundant RX7i-system. Når RMX-modulen ikke bruges som en forbindelse i et redundanssystem, er den funktionelt identisk med IC698CMX016-modulen. Hver node i netværket kan være enhver reflektiv hukommelsesenhed, der er kompatibel med 5565-familien. Når data skrives til én node, opdateres alle noder i netværket automatisk med de nye data. Når den bruges som en node i et reflektivt hukommelsesnetværk, giver RMX-modulen deterministisk deling af data mellem PLC’er og andre beregningsenheder på et højhastigheds fiber-optisk netværk. Et reflektivt hukommelsesnetværk kan indeholde op til 256 noder.

Anvendelser

Kernekraftværker og store termiske kraftværker: Sikrer mikrosekund-niveauets omstilling af generatorbeskyttelsessystemer og turbinstyring ved fejl på hovedenheden.

Olie- og gasraffinaderier: Bruges til nødstop-systemer (ESD) i kritisk reaktortemperaturregulering og højdtryksrørledninger.

Store stålproduktionsanlæg: Sikrer redundans i kontrollerne for uafbrudte processer såsom blastovnskølesystemer og kontinuerlige støbningssystemer.

Halvleder- og chipproduktionsanlæg: Forhindrer kontrolfejl, der kan føre til at hele partier af dyrere wafer skal kasseres, og sikrer en stabil produktionsmiljø.

Funktioner

PACSystems RX7i enkelt-slot-formfaktor.

16 MB reflektiv hukommelse med paritet.

Softwarekonfiguration af alle nodeparametre (ingen jumper- eller switch-indstillinger kræves).

Højhastigheds, nem-at-bruge 2,12 Gbaud fiber-optisk netværk.

Ingen RX7i-CPU-bearbejdning kræves for at køre netværket.

Netværkskompatibel med VMIC 5565-seriens reflektive hukommelsesenheder.

Forbindelse med multimodefiber op til 300 m / 984,25 ft.

Dynamiske pakkestørrelser fra 4 til 64 byte, styret af Memory Xchange-modulen.

Maksimal netværksoverførselshastighed på 43 Mbyte/s (pakker på 4 byte) til 174 Mbyte/s (pakker på 64 byte).

Programmerbar VMEbus-interruptudgang.

Fire almindelige netværksinterrupt med 32 bit data hver.

Netværksfejldetektering.

Op til 256 noder pr. netværk.

Redundant overførselsmodus. Denne valgfrie tilstand reducerer risikoen for, at en datapakke bliver tabt fra netværket.

Konfigurerbar netværkshukommelsesoffset, der giver dig mulighed for at tildele noder i et netværk til grupper i henhold til det 16 MB-segment i netværksadresserummet, som de bruger.

Montering

Sørg for, at du har de følgende genstande klar, inden du går i gang.

1 PACSystems RX7i CPU med firmwareversion 2.00 eller nyere

2 A PACSystems Rx7i CPU-rack med strømforsyning.

3 Programmeringssoftware: Machine Edition – Logic Developer PLC, version 4.5 eller nyere (og 4 PC-kompatible computere).

5 Kabler. For detaljer se "Fiber-optiske kabler og stik" i brugervejledningen til PACSystems RX7i Memory Xchange-moduler, GFK-2300.

Ofte stillede spørgsmål

Q: Hvad er en IC698RMX016?
A: IC698RMX016 er en Redundancy Memory Xchange-modul fra GE Fanuc RX7i-serien.

Q: Hvad leverer IC698RMX016?
A: Denne modul fungerer som en node på et reflektivt hukommelsesnetværk eller som en dedikeret forbindelse mellem CPU’er i et redundant RX7i-system.

Q: Hvad er reflektiv hukommelsesteknologi/et reflektivt hukommelsesnetværk?
A: Et reflektivt hukommelsesnetværk kan indeholde op til 256 noder. Hver node kan være enhver reflektiv hukommelsesenhed, der er kompatibel med 5565-familien. Når data skrives til én node, opdateres alle noder på netværket automatisk med de nye data.

Q: Hvordan er noderne i et reflektivt hukommelsesnetværk forbundet?
A: Hver node er forbundet i en kædeformet sløjfe ved hjælp af glasfibrekabler. Senderen på den første node er forbundet til modtageren på den anden node. Senderen på den anden node er forbundet til modtageren på den tredje node, og så videre, indtil sløjfen er lukket ved at forbinde tilbage til modtageren på den første node.

Q: Hvad gør IC698RMX016, når den bruges som en node?
A: Når den bruges som en node på et reflektivt hukommelsesnetværk, giver RMX-modulet deterministisk deling af data mellem PLC’er og andre beregningsenheder på et højhastigheds glasfibernettværk.
